서론
noctaCRDT 리팩토링
기존에 만든 noctaCRDT라이브러리는 localInsert나 사용해야하는 메서드에 따라 그 함수 내부가 아닌 외부에서 설정을 바꿔야하는 경우가 많았습니다.
이를 방지하기 위해 noctaCRDT자체적으로 캐럿을 자동으로 관리할 수 있도록 라이브러리화를 좀더 체계적으로 진행하고 자 했습니다.
문제
현재는 Editor내에 CRDT를 생성하고 중첩적인 구조로 각 블록별, 문자별로 클래스 덩어리를 만들며 해당하는 연산이 일어날때마다 직접 그 블럭과 텍스트에 입력 처리를 해주는 연산이 일어나고 있습니다.

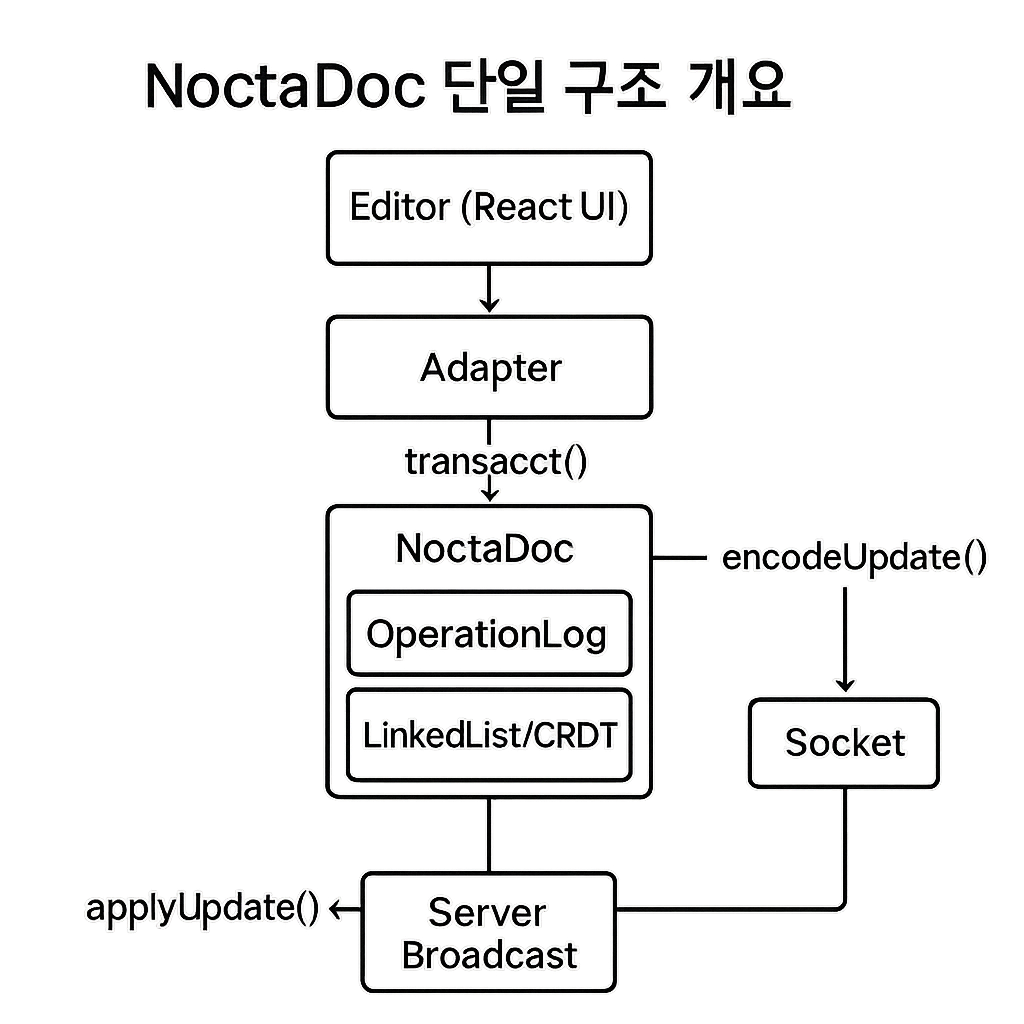

nocta-doc/
├─ package.json
├─ tsconfig.json
└─ src/
├─ core/ # CRDT 핵심 로직
│ ├─ NoctaDoc.ts # public 진입점
│ ├─ OperationLog.ts # encode/update, stateVector
│ ├─ LinkedList.ts # 공용 연결리스트
│ └─ Id.ts # Lamport·Client ID
│
├─ model/ # 도메인 모델
│ ├─ Block.ts
│ ├─ Char.ts
│ └─ Types.ts
│
├─ ops/ # 직렬화 대상 Operation 정의
│ ├─ InsertOp.ts
│ ├─ DeleteOp.ts
│ └─ index.ts
│
├─ codec/ # VarInt·CBOR 등 인코딩 헬퍼
│ ├─ Encoder.ts
│ └─ Decoder.ts
│
├─ util/ # assert, helper, iterator
│ └─ invariant.ts
│
└─ index.ts # `export *` 모음
→ 위 구조는 외부 라이브러리 사용성을 극대화한 구조임.
→ 좀더 React나 실제 라이브러리에서 쓰기 쉬운 형태로 구조화와 분리가 필요함
폴더 구조
nocta-doc/
├── core/ # CRDT 핵심 클래스들
│ ├── NoctaDoc.ts # 중앙 API, Editor는 이것만 알면 됨
│ ├── Adapter.ts # Editor와 NoctaDoc을 연결하는 중간계층
│ ├── CaretManager.ts # 캐럿 위치 상태 추적 및 변경
│ └── StateVector.ts # 버전벡터 관리 (CRDT 충돌 해결)
├── crdt/ # CRDT 내부 자료구조
│ ├── BlockCRDT.ts # 블록 수준 CRDT (e.g. reorder, checkbox toggle)
│ ├── CharCRDT.ts # 문자 수준 CRDT (e.g. insert, delete)
│ ├── LinkedList.ts # Char/Block용 공통 연결 리스트
│ ├── Node.ts # CharNode, BlockNode 등
│ └── Id.ts # Lamport clock + clientId 구조
├── model/ # 도메인 모델
│ ├── Block.ts # Block 모델 정의
│ ├── Char.ts # Char 모델 정의
│ └── Types.ts # 공통 인터페이스, enum 등
├── sync/ # 네트워크 동기화 관련
│ ├── Encoder.ts # encodeUpdate
│ ├── Decoder.ts # applyUpdate
│ └── OperationLog.ts # insert, delete 등의 로그 저장
├── store/ # 내부 상태 저장소
│ ├── EditorState.ts # 전체 문서 상태
│ ├── BlockState.ts # Block들의 Map
│ └── CharState.ts # Char들의 Map
├── utils/ # 유틸 함수들
│ ├── PositionUtils.ts # caret offset 계산 등
│ └── MergeUtils.ts # CRDT 병합 함수
└── index.ts # NoctaDoc의 진입점 (Adapter + Doc)목표 사용성
클라이언트 기준
import { NoctaDoc } from "noctaDoc";
const doc = new NoctaDoc(clientId);
doc.insertChar(blockId, index, "안녕");
doc.deleteBlock(blockId);
// uuid + clock 기본 구조

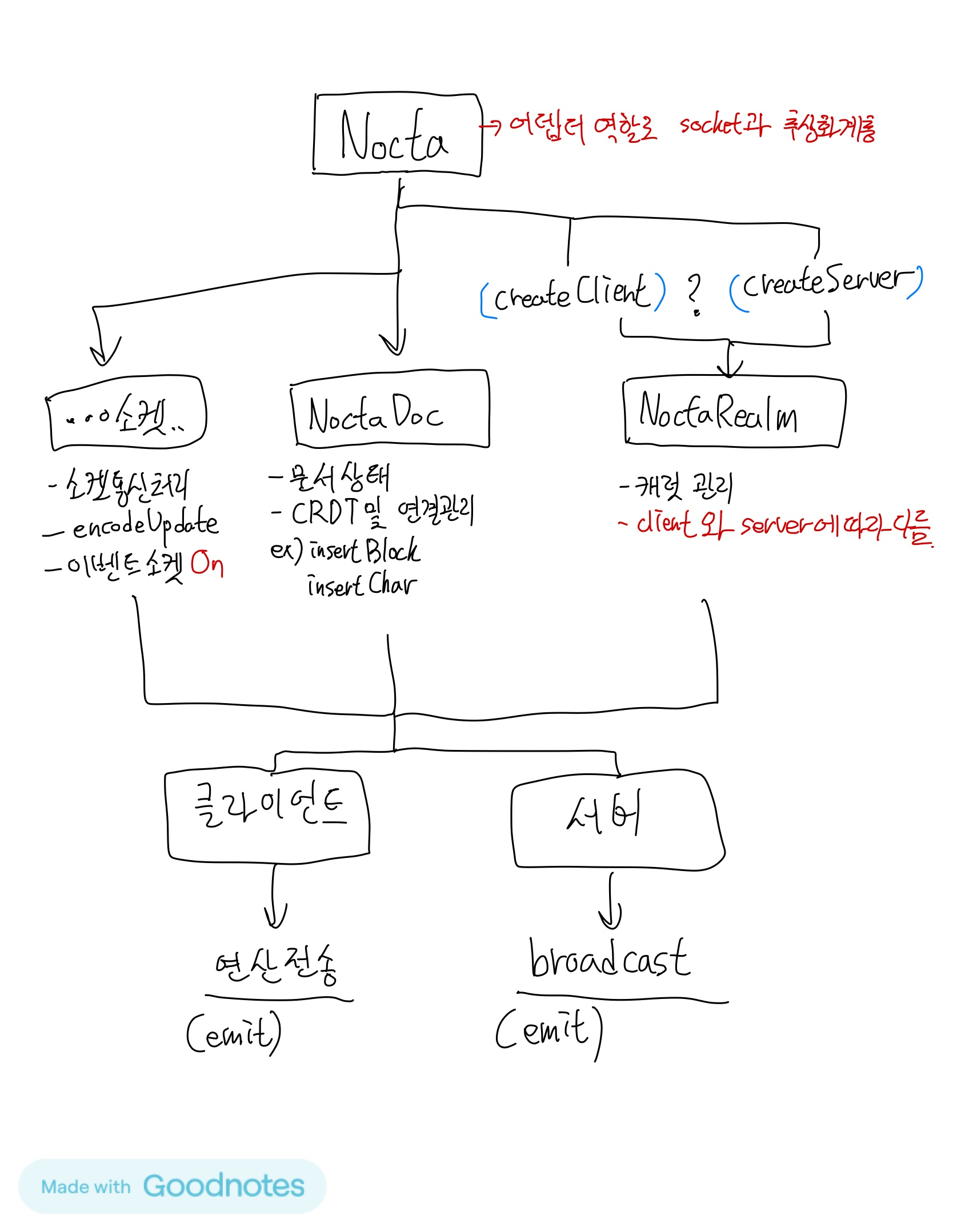

Nocta
- 어뎁터 역할로 nocta라이브러리의 추상화 계층
- 기타 소켓연결 관리
NoctaDoc(녹타독)
- CRDT및 문서 기본 구조화와 CRDT관련
NoctaRealm(녹타 렐름)
ClientNoctaRealm, ServerNoctaRealm 으로 분기된다.
- y.js로 치면, awarness 시스템
- 동기화와 캐럿상태를 관리한다
- 현재 client를 서버에서 부여한 정수를 사용하지 않고
uuid를 부여받는다 고려하여string을 쓰고있다. - blockCRDT → charCRDT → node → nodeId의 중첩 구조를 탈피하려고 했다.
- blockCRDT와 charCRDT만두고, char에는 (blockId,prevId,nextId,value,style..) 로 관리해서 Map 저장공간에서 관리하는 형태였다. 그러면 불필요한 class생성도 줄일 수 있지 않을까 했다.
- 리액트 렌더링 최적화 (React.memo)에서 이를 감지할 수 있는 방법이 있나 싶었다.
- 만약 연결관계가 바뀌면, 클래스 내부에는 연결되어있는 부분이 쉽게 바뀐다. (prev, next만 연결)
- 하지만 다시 렌더링 한다고하면? 모~든 char가 연결된 부분을 다 찾아서 다시 렌더링을 쏴줘야한다.
- 이 결과 값들을 react.memo로 각 블럭별로 분기 처리를해야한다. (block1은 “asd”, block2는 “sdg” ..)
| 측면 | Block 내부 CharCRDT | CharCRDT에서 blockId 분기 |
|---|---|---|
| 구성 | 블록 독립적 상태 보유 | 중앙 집중적 상태 |
| 확장성 | rich block 관리에 유리 | 전체 구조가 단순 |
| 렌더링 | 블록 단위 리렌더링 쉬움 | 효율적이지만 분기 처리 필요 |
| 상태 동기화 | 블록 단위 직렬화 가능 | 전체 상태 직렬화 편함 |
| 중첩 깊이 | 깊음 | 얕음 |
만약에 block의 속성을 바꾼다면?
특정 글자를 드래그해서 리치텍스트를 적용한다면, CharNode?
blockCRDT - block(3번째)
charCRDT - char(3번쨰 블록의 2번째 글)
head: “a”-”b”-”c”(2번째블록), “e”-”f” (3번쨰블록)
실제 y.doc은 어떻게 쓰나?
- 똑같이 중첩 구조로 쓰고 있다.
Y.Doc
└── blocks (Y.Array)
├─ Block 0 (Y.Map)
│ ├─ type: "paragraph"
│ └─ chars: Y.Text ("Hello world")
├─ Block 1 (Y.Map)
│ └─ ...Y.Doc
└── blocks (Y.Array)
├─ Block 0 (Y.Map)
│ Y.Text ("Hello world","현훈","주호")얘네들은 이름을 따로 나눠놨다.
Y.Array
문서의 block들을 저장하는 리스트
Y.Map
각 block을 표현. type, 속성 등 보관
Y.Text
실제 텍스트 데이터 (CRDT 문자 삽입/삭제 전용)그래서 우리는?
-
그대로 중첩 구조로 가지만,
linkedlist등의 불필요한 클래스는 제거 한다. -
NoctaDoc
- BlockNode
- CharNode
- BlockNode
-
block을 제거하면 CharCRDT에서도 해당 blockId 다 날려야 해서 묶여 있음- 이부분은
tombstone처리로 인해 큰 문제가 안될 수도 있다.
- 이부분은
물론 우리도 한줄로 쭉 작성하고, block을 그냥 구분자 느낌으로 줄 수 있지만, 기존 구조가 이미 block 단위 리치 편집기로 쓰고있기 때문에 중첩구조는 그대로 가져가기로 하였다.
Operation 구조 재설정
export interface InsertOperation {
type: "insert";
node: Block | Char;
}- 기존구조는 해당 타입 체킹을 받는 곳에서 해야한다
- 명확하게 blockCRDT와 charCRDT를 분리하기로 했으므로, operation도 따로 분리하기로했다.
Realm의 역할
✅ 캐럿 관리 흐름 예시
1. 클라이언트에서 캐럿 변경 감지
editor.addEventListener("selectionchange", () => {
const caret = getCaretPosition();
nocta.realm.setCaret(blockId, charId); // ← 커서 위치 업데이트
});2. ClientNoctaRealm에서 서버로 전송
setCaret(blockId: string, charId: string) {
this.socket.emit("caret", { blockId, charId });
}3. 서버(ServerNoctaRealm)에서 다른 유저들에게 전파
this.socket.on("caret", (payload) => {
// 저장하거나, 그대로 브로드캐스트
this.socket.broadcast.emit("caret", { clientId, ...payload });
});4. 다른 클라이언트에서 수신
this.socket.on("caret", ({ clientId, blockId, charId }) => {
// 해당 유저의 캐럿을 화면에 표시
renderRemoteCaret(clientId, blockId, charId);
});- NoctaRealm은 소켓 통신 + 유저 상태를 담당
- 커서 위치는 NoctaDoc이 아닌 NoctaRealm이 추적하고 broadcast
- 필요 시 내부적으로 clientAwareness: Map<clientId, caretState> 같은 구조로 관리
동작 테스트 컴포넌트
import { Nocta } from "@noctaDoc";
import { useRef, useEffect } from "react";
const socket = {
on: () => {},
emit: () => {},
};
const client = Nocta.createClient({ socket, clientId: "client-123" });
export const TestEditor = () => {
const editorRef = useRef<HTMLDivElement>(null);
const prevText = useRef("");
useEffect(() => {
// 처음 렌더링 시 block-1 생성
client.insertBlock(null, "block-1", "paragraph");
}, []);
const handleInput = () => {
const blockId = "block-1";
const newText = editorRef.current?.innerText || "";
const oldText = prevText.current;
if (newText.length > oldText.length) {
// 입력 발생
const addedChar = newText.slice(oldText.length); // 단일 문자만 가정
client.insertChar(blockId, oldText.length, addedChar);
} else if (newText.length < oldText.length) {
// 삭제 발생
client.deleteChar(blockId, oldText.length - 1);
}
console.log(client.getText("block-1"));
prevText.current = newText;
};
return (
<div>
<h2>TestEditor</h2>
<div
ref={editorRef}
contentEditable
onInput={handleInput}
style={{
border: "1px solid black",
padding: "8px",
minHeight: "100px",
fontSize: "16px",
}}
/>
</div>
);
};
- 삭제, 삽입연산은 일단 테스트 컴포넌트에서 판단해서 삽입 삭제 연산이 일어나게 했다.

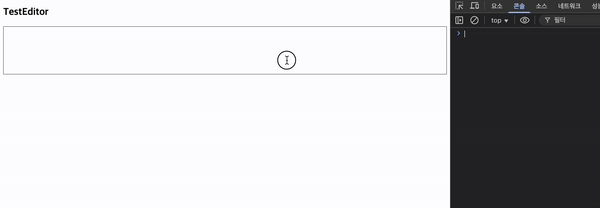

간단한 동작 테스트 성공!
Github PR:
https://github.com/boostcampwm-2024/refactor-web33-Nocta/pull/48
