ERD
- Entity Relationship Diagram
- 데이터베이스를 구축할 때 가장 기초적인 뼈대 역할
- 릴레이션 간의 관계들을 정의한 것
- 서비스를 구축한다면 가장 먼저 신경 써야 할 부분
-> 이 부분을 신경 쓰지 않고 서비스를 구축한다면, 단단하지 않은 골조로 건물을 짓는 것이나 다름없음
ERD의 중요성
- ERD는 시스템의 요구 사항을 기반으로 작성되며, 이 ERD를 기반으로 데이터베이스를 구축
- 데이터베이스를 구축한 이후에도, 디버깅 또는 비즈니스 프로세스 재설계가 필요한 경우에 설계도 역할을 담당
- ERD는 관계형 구조로 표현할 수 있는 데이터를 구성하는 데 유용할 수 있지만, 비정형 데이터를 충분히 표현할 수 없다는 단점
- 비정형 데이터 : 비구조화 데이터를 말하며, 미리 정의된 데이터 모델이 없거나 미리 정의된 방식으로 정리되지 않은 정보
예제로 배우는 ERD
(정답 ERD의 테이블 필드, 타입은 생략)

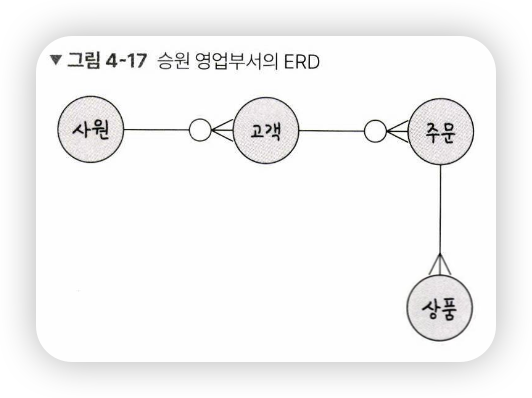

승원 영업부서의 ERD
- 요구 사항
- 영업사원은 0~n명의 고객을 관리한다.
- 고객은 0~n개의 주문을 넣을 수 있다.
- 주문에는 1~n개의 상품이 들어간다.
- 정답

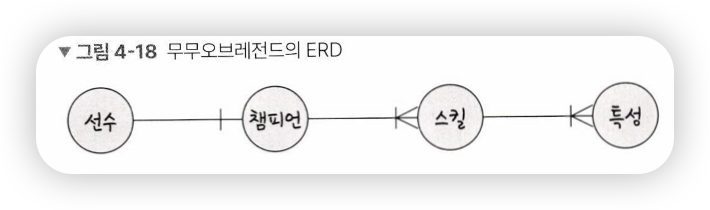

무오브레전드의 ERD
- 요구 사항
- 선수들은 1명의 챔피언을 고를 수 있다.
- 챔피언은 한 개 이상의 스킬을 갖는다.
- 스킬은 한 개 이상의 특성을 갖는다.
- 정답
정규화 과정
- 릴레이션 간의 잘못된 종속 관계로 인해 데이터베이스 이상 현상이 일어나서 이를 해결하거나, 저장 공간을 효율적으로 사용하기 위해 릴레이션을 여러 개로 분리 하는 과정
- 데이터베이스 이상 현상 : 회원이 한 개의 등급을 가져야 하는데 세 개의 등급을 갖거나 삭제할 때 필요한 데이터가 같이 삭제되고, 데이터를 삽입해야 하는데 하나의 필드 값이 NULL이 되면 안 되어서 삽입하기 어려운 현상
- 정규형 원칙을 기반으로 정규형을 만들어가는 과정
- 정규화된 정도는 정규형(NF, Normal Form)으로 표현
- 기본 정규형인 제1정규형, 제2정규형. 제3 정규형, 보이스/코드 정규형이 있고 고급 정규형인 제4정규형, 제5정규형이 있음
정규형 원칙
- 같은 의미를 표현하는 릴레이션이지만
-> 좀 더 좋은 구조로 만들어야 하고
-> 자료의 중복성은 감소해야 하고
-> 독립적인 관계는 별개의 릴레이션으로 표현해야 하며
-> 각각의 릴레이션은 독립적인 표현이 가능해야 하는 것
제1정규형
- 릴레이션의 모든 도메인이 더 이상 분해될 수 없는 원자 값만으로 구성되어야 함
- 릴레이션의 속성 값 중에서 한 개의 기본기에 대해, 두 개 이상의 값을 가지는 반복 집합이 있어서는 안 됨
-> 만약에 반복 집합이 있다면 제거해야 함

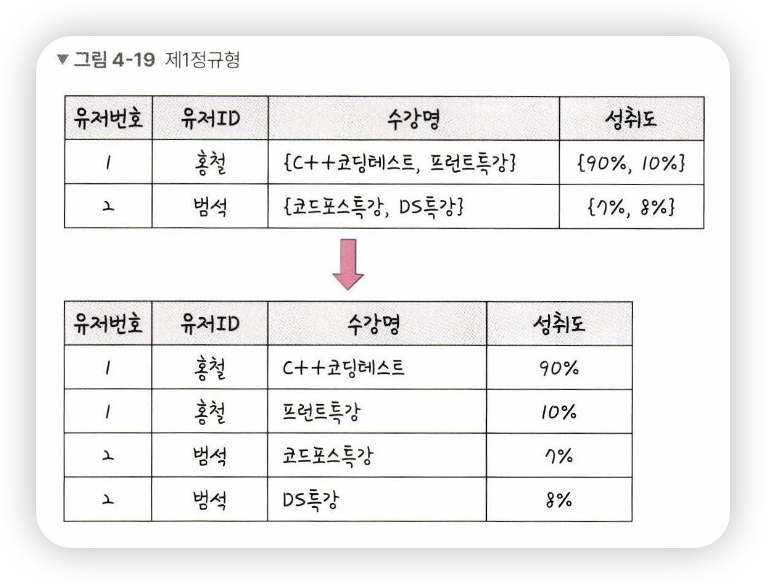

- 그림처럼 홍철이란 ID에 수강명이 {C++코딩테스트, 프린트특강}이 있었는데 이것을 나눠서 반복 집합을 제거하는 것을 볼 수 있음
제2정규형
- 릴레이션이 제1 정규형이며 부분 함수의 종속성을 제거한 형태를
- 부분 함수의 종속성 제거 : 기본키가 아닌 모든 속성이 기본키에 완전 함수 종속적인 것

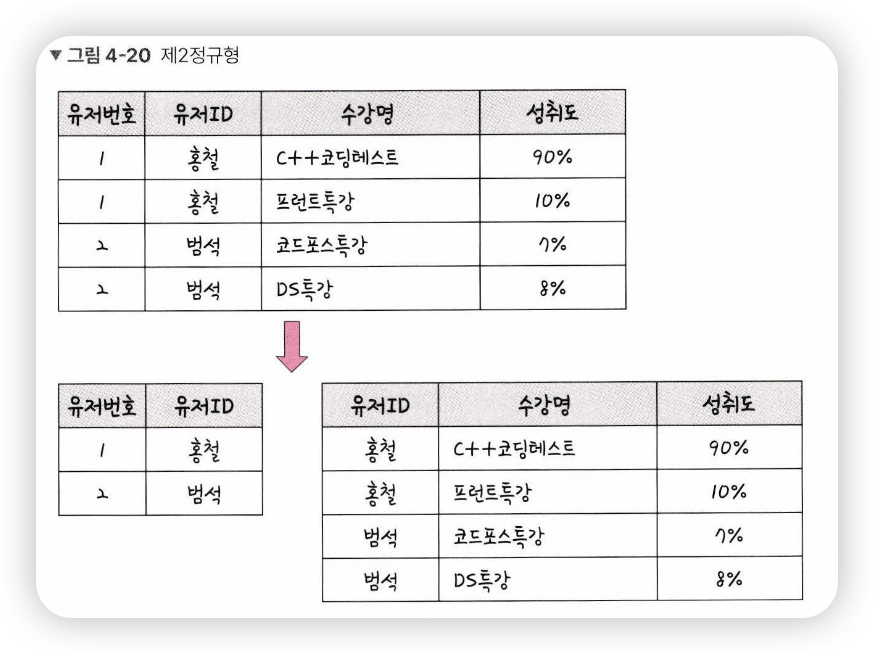

- 그림을 보면 기본키인 {유저ID, 수강명}과 완전 종속된 유저번호 릴레이션과 '{유저 ID, 수강명}에 따른 성취도' 릴레이션으로 분리된 것을 볼 수 있음
-> 이때 주의할 점은 릴레이션을 분해할 때 동등한 릴레이션으로 분해해야 하고, 정보 손실 이 발생하지 않는 무손실 분해로 분해되어야 한다는 것
제3정규형
- 제2정규형이고 기본키가 아닌 모든 속성이 이행적 함수 종속(transitive FD)을 만족하지 않는 상태를

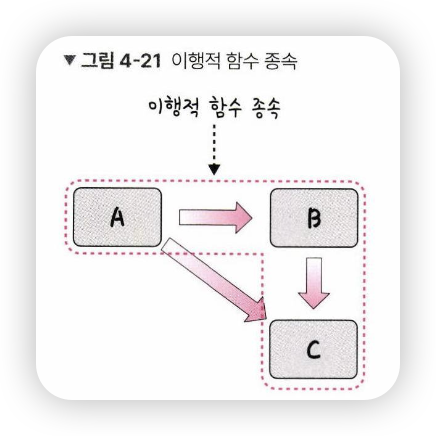

이행적 함수 종속
- A->B와 B->C가 존재하면 논리적으로 A->C가 성립하는데, 이 때 집합 C가 집합 A에 이행적으로 함수 종속이 되었다고 함

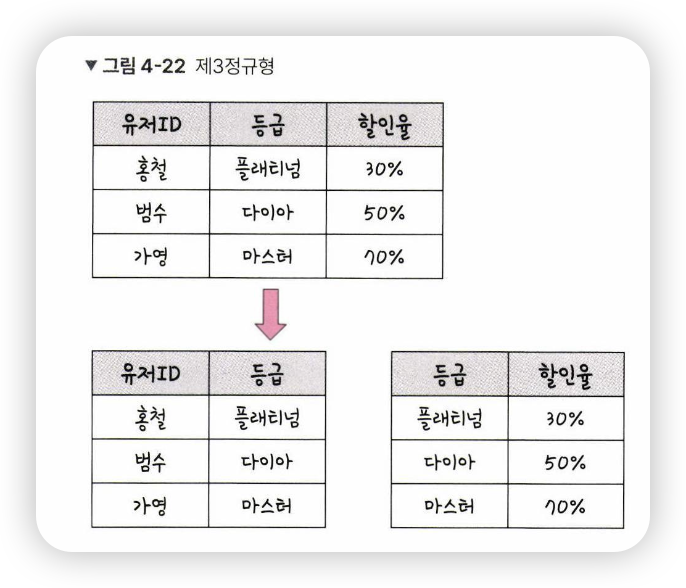

- 예를 들어 무무쇼핑몰이 있을 때, 유저ID와 등급, 할인율이 정해져 있는 테이블을 위 그림과 같이 분해하는 것을 말함
보이스/코드 정규형(BCNF)
- 제3정규형이고, 결정자가 후보키가 아닌 함수 종속 관계를 제거하여 릴레이션의 함수 종속 관계에서 모든 결정자가 후보키인 상태
- 결정자 : 함수 종속 관계에서 특정 종속자를 결정짓는 요소, X+Y일 때 X는 결정자, Y는 종속자
- 요구 사항은 다음과 같을 때
- 각 수강명에 대해 한 학생은 오직 한 강사의 강의만 수강한다.
- 각 강사는 한 수강명만 담당한다.
- 한 수강명은 여러 강사가 담당할 수 있다.

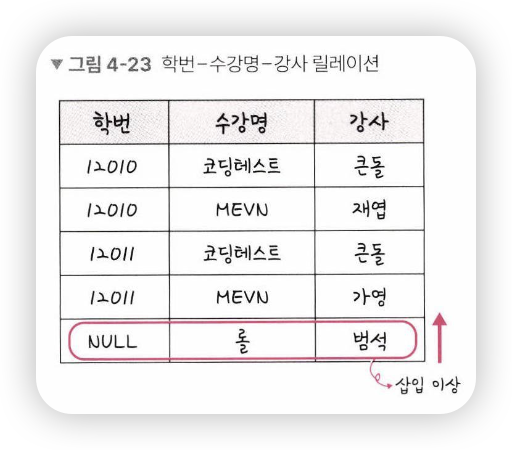

- 앞의 릴레이션을 보면 {학번, 수강명} 또는 {학번. 강사}가 후보키가 되며, 만약 범석이라는 강사가 '롤'이라는 수강명을 담당한다고 했을 때, 이를 삽입하면 학번이 NULL이 되는 문제점이 발생합

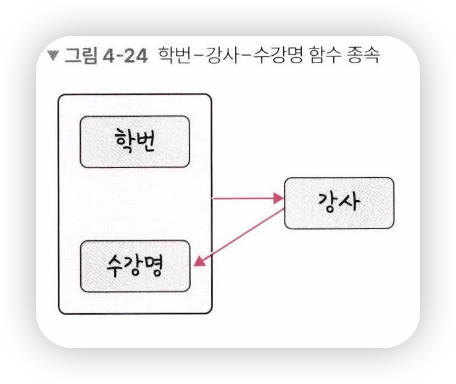

- 또한, 이 릴레이션은 다음과 같은 함수 종속 다이어그램을 가짐
- 즉, 강사 속성이 결정자이지만 후보키가 아니므로, 이 강사 속성을 분리해야 함

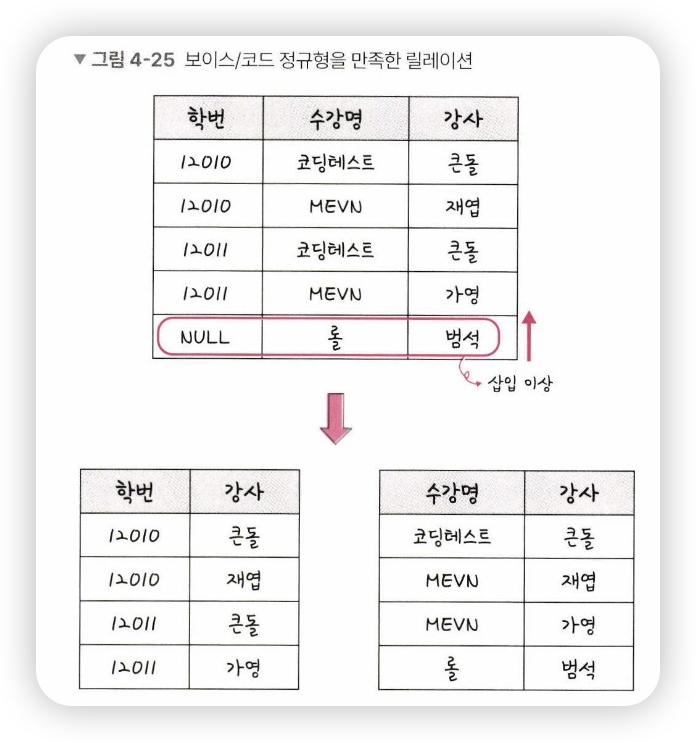

- 그림처럼 롤 범석이 제대로 들어갔으며 학번-강사/수강명-강사로 잘 분해된 모습을 볼 수 있음
-> 참고로 이렇게 정규형 과정을 거쳐 테이블을 나눈다고 해서 성능이 100% 좋아지는 것은 아님
-> 성능이 좋아질 수도 나빠질 수도 있음
-> 테이블을 나누게 되면, 어떠한 쿼리는 조인을 해야 하는 경우도 발생해서, 오히려 느려질 수도 있기 때문에, 서비스에 따라 정규화 또는 비정규화 과정을 진행해야 함
