Contents
- Combined Fragments in Sequence Diagram
- Branches and Loops
- Order and Concurrency
- Other Stuff
Combined Fragment
Combined Fragments in Sequence Diagram
- 시퀀스 다이어그램의 요소를 그룹화 하고 조건에 따른 실행 흐름을 시각화하기 위해 사용

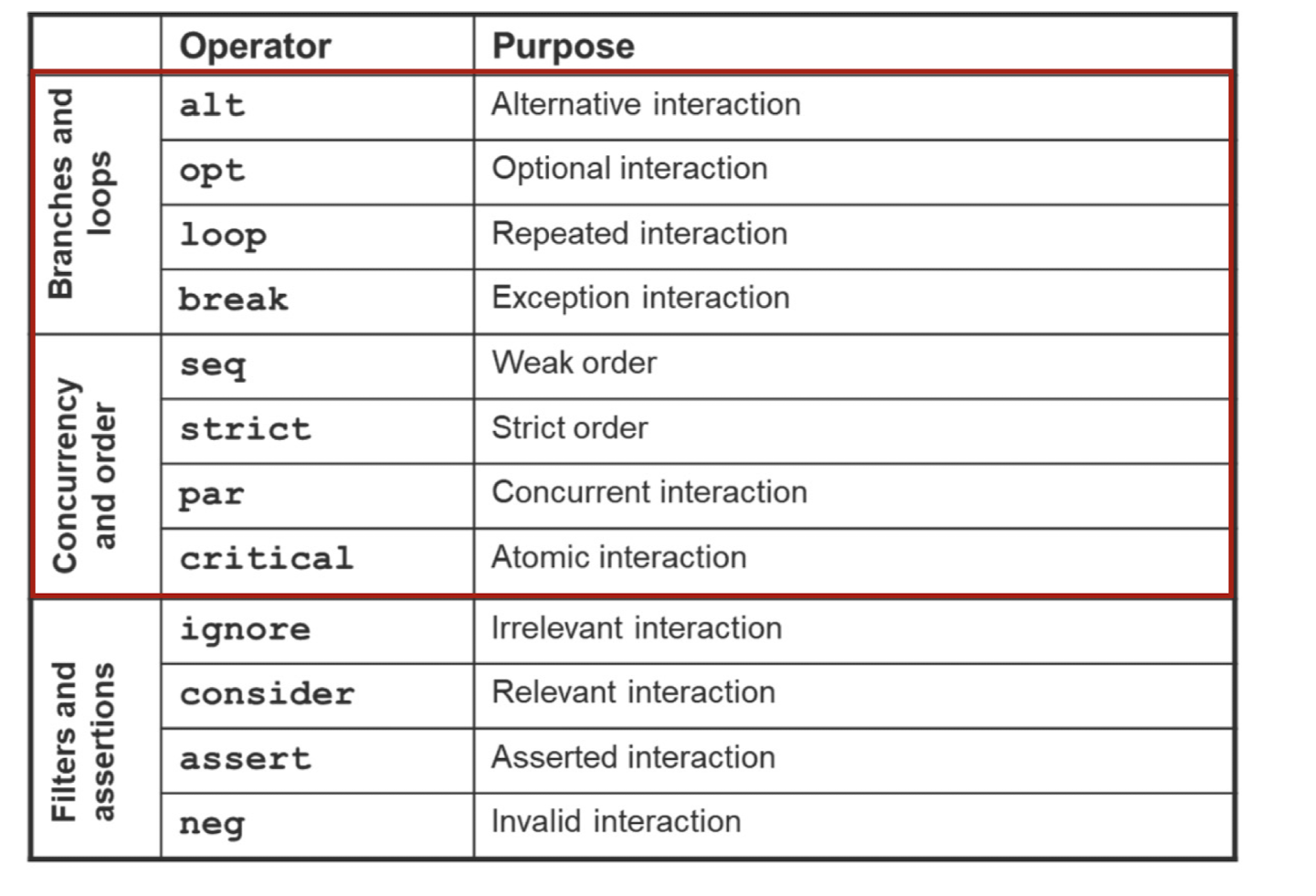

Predefined types of operators
Branches and Loops
Alternative Interation

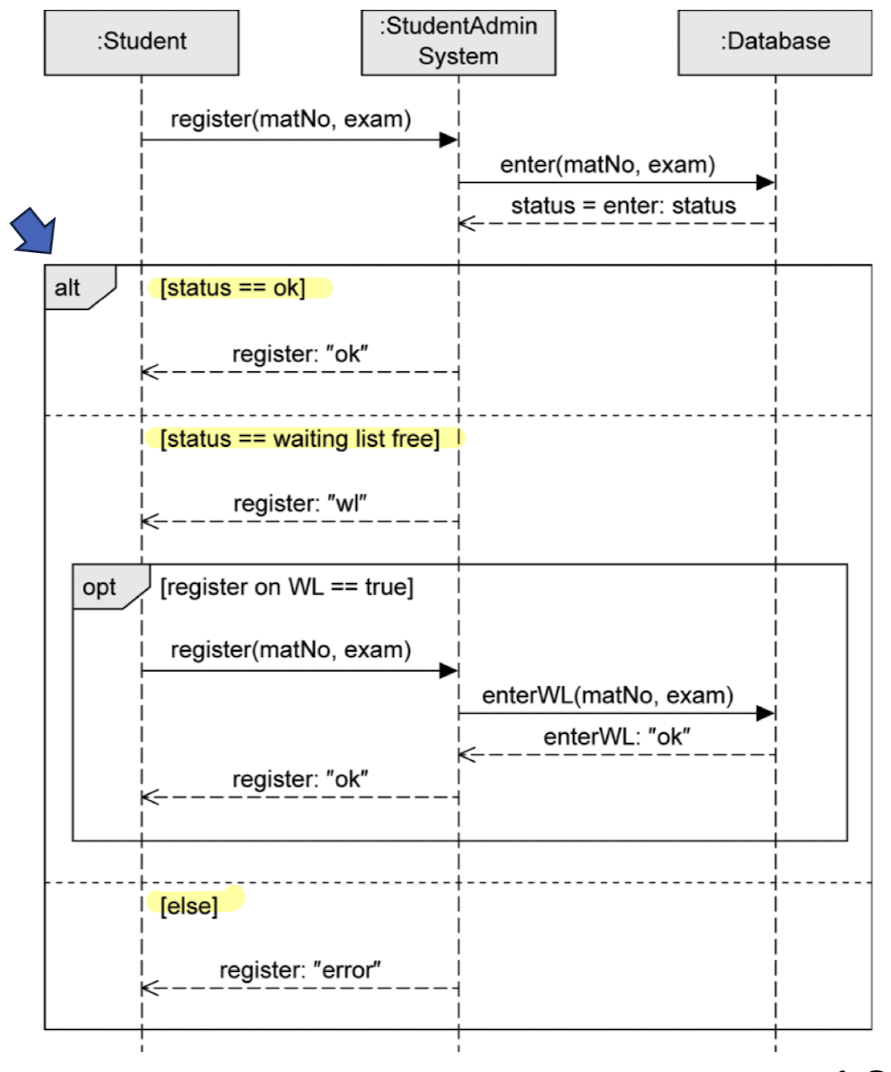

Usage of alt fragment
- 조건에 따라 다른 흐름을 표현해야 할 때 사용
Guard condition
- Square brackets []으로 표시
([else]는 predefined 됨)

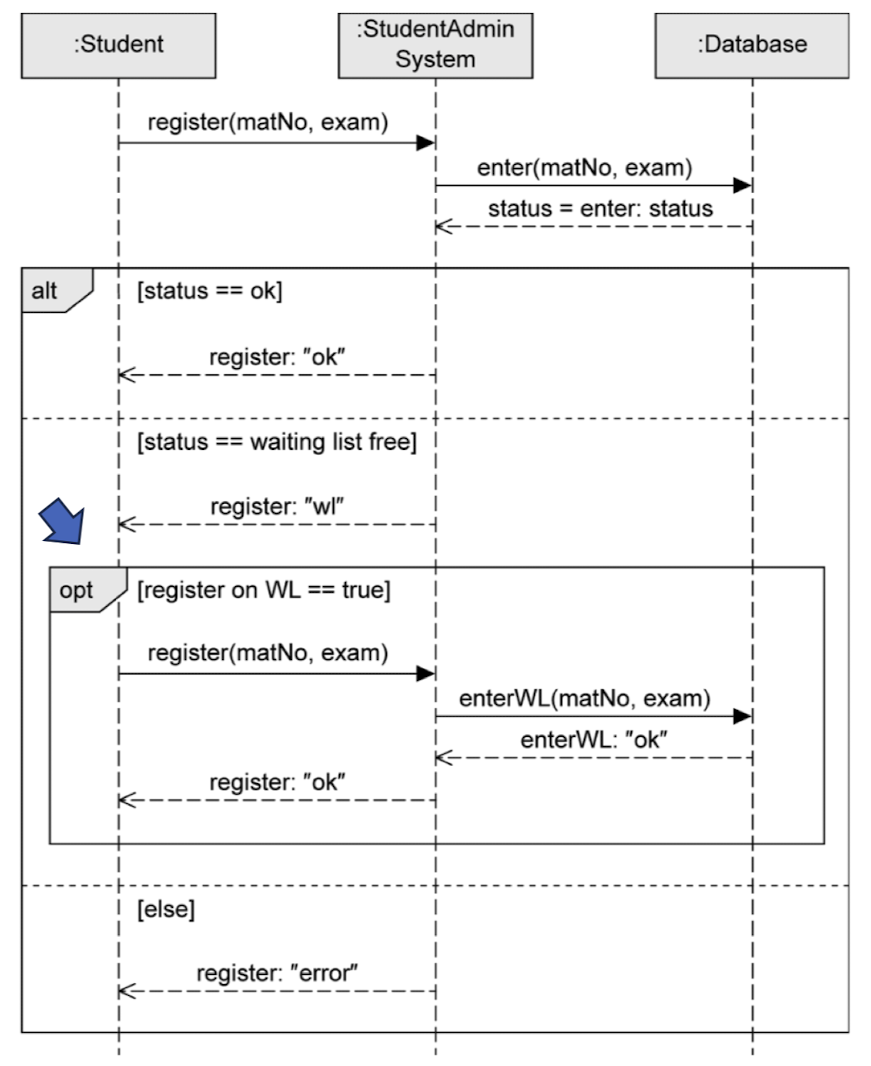

Usage of opt fragment
- 조건이 성립할 때만 수행
Else가 없는 If statement와 유사 (하나의 operand만 존재)
Usage of loop fragment
- 반복적으로 수행되는 sequence를 표현

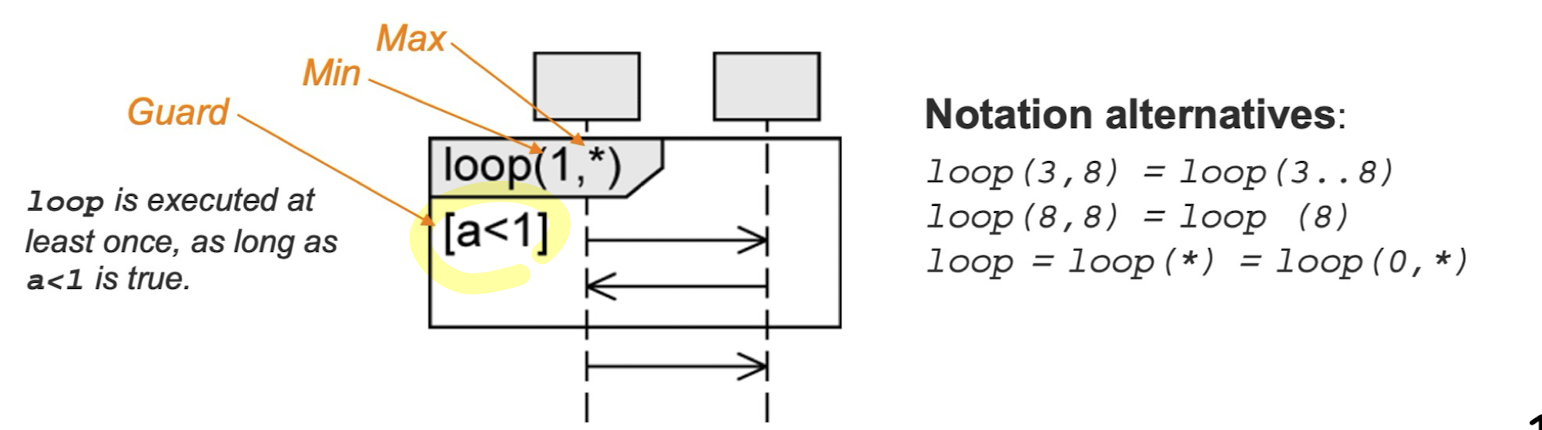

- Usage: loop (min, max) of (min..max)
- Guard condition : Guard가 false가 될 때 loop가 종료
Usage of break fragment
-
예외처리와 비슷함
Guard condition 명시 해주어야 함 -
Guard가 True라면...(= 예외가 발생한다)
Break안의 operand가 수행 됨

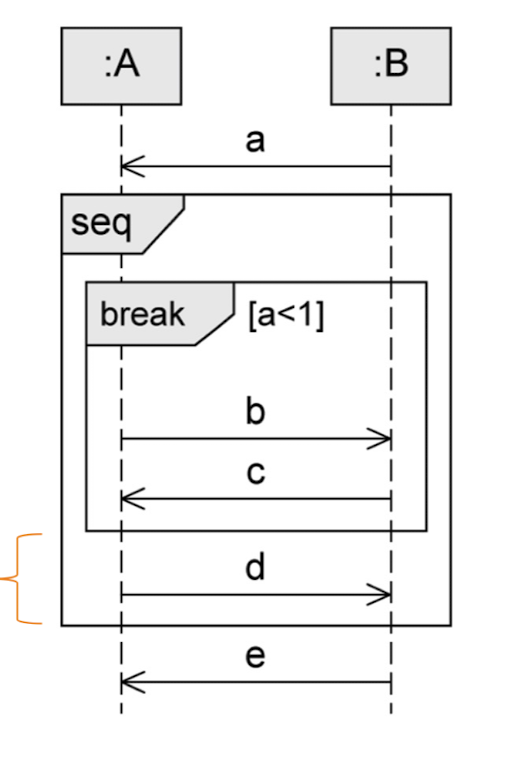

break 실행 시, b-> c -> e 순으로 실행 됨
Order and Concurrency
Weak Order of Sequences
Usage of seq fragment
- Operands간의 weak sequence를 나타낼 때 사용
- Weak sequence?

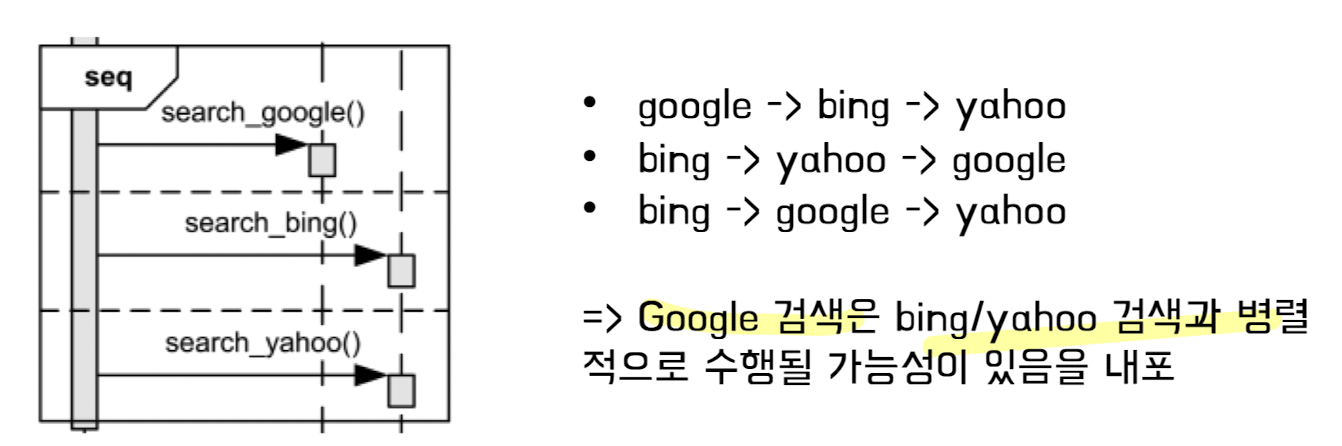

다른 lifeline에서의 메시지들의 순서는 자유로우나, 하나의 lifeline에서의 메시지들의 경우 순서는 시간 축을 따름
seq fragment with mulitple operands
- Operand 내에서 이벤트들은 그 순서를 유지함

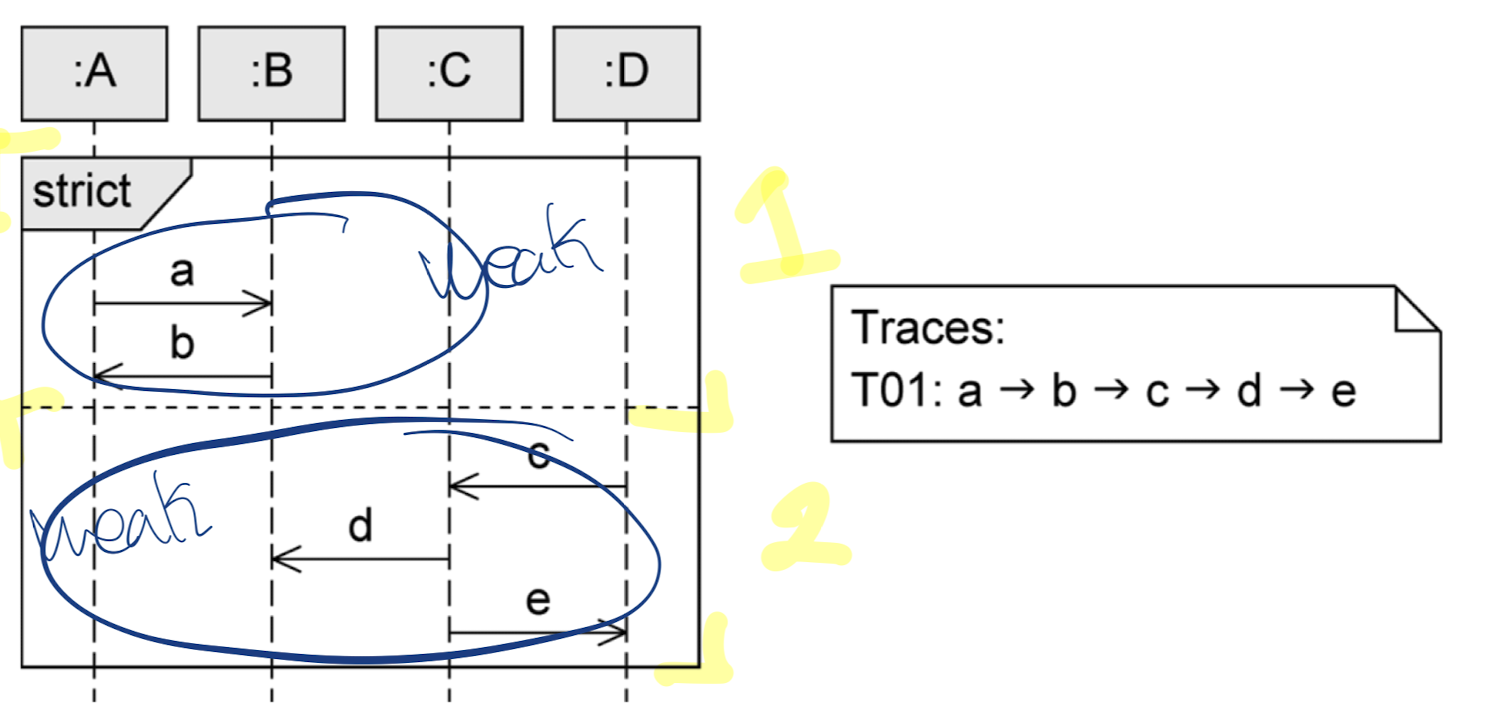

- 서로 다른 생명선(lifeline)에서 작동하고 동일한 operand 내에서 발생하지 않는 이벤트들은 어느 순서로든 발생
Usage of strict fragment

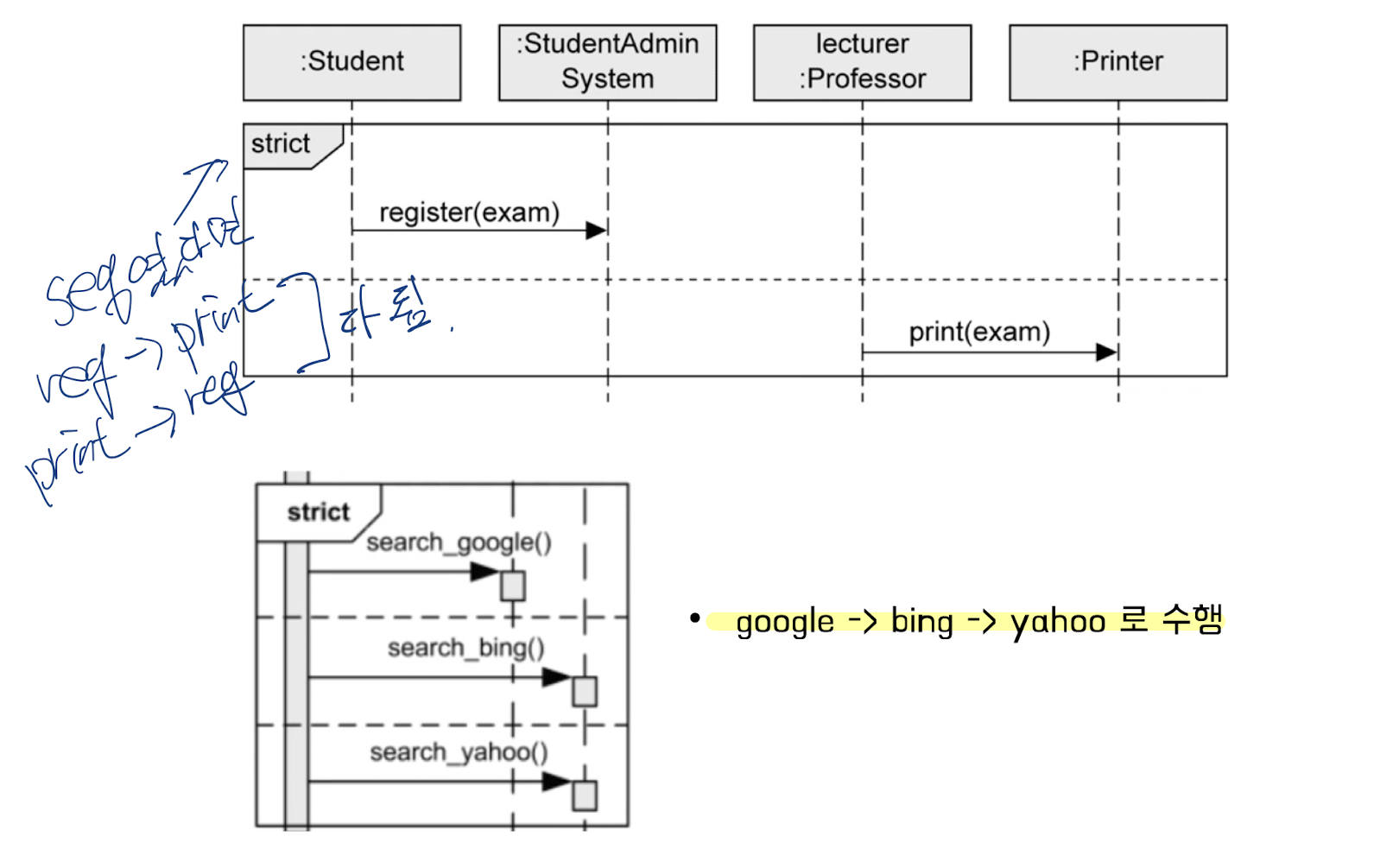

- 서로 다른 operand간 수선도 엄격히 제약하고자 할 때 사용
Operand 내부는 기본적으로 seq임.
Usage of par fragment
- 서로 다른 operand의 동시 수행 (concurrency)를 표현할 때 사용
Operand내의 순서는 유지되나, 서로 다른 operand내의 순서는 상관 없음
Atomic Interaction

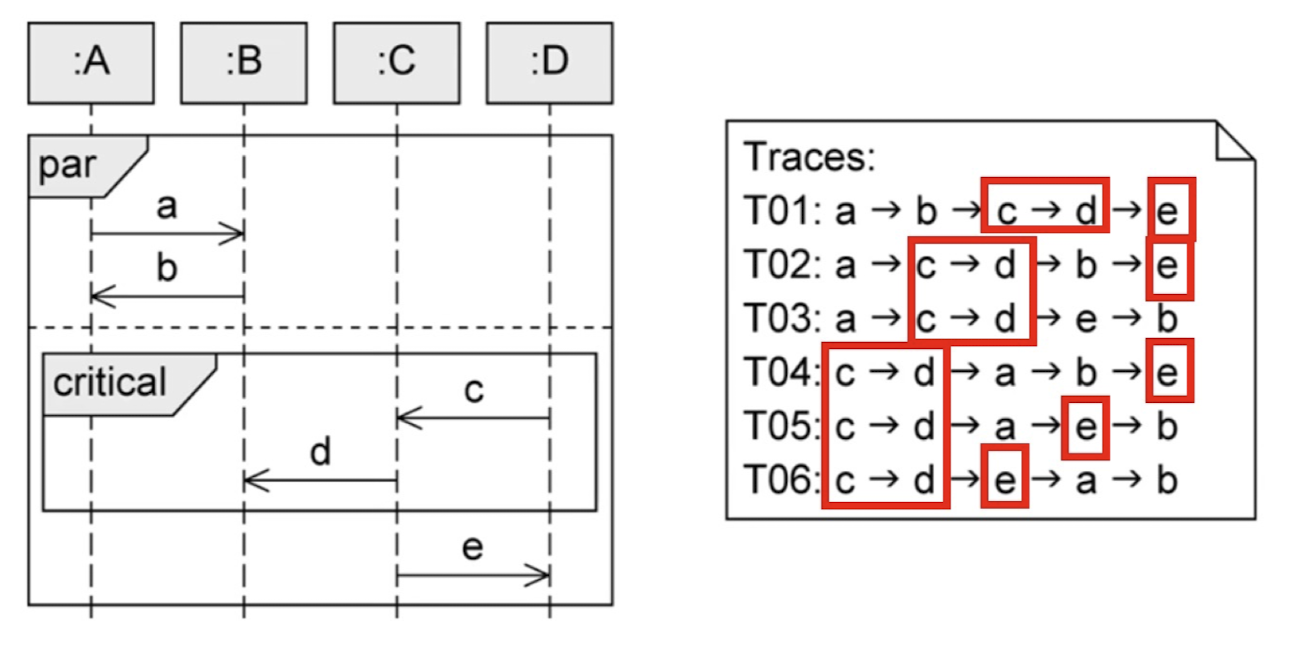

Usage of critical fragment
- Critical region (atomic area)을 나타낸 것으로, 해당 영역 내에 있는 메시지들 사이에 region 밖의 다른 메시지들이 껴들 수 없음
아래 두 operand들은 병렬적으로 수행되나, c->d사이에 다른 메시지가 껴들 수 없다.
Ohter stuffs
Interaction Reference
Usage of ref fragment
- ref fragment를 통해 다른 sequence diagram을 가리키게 할 수 있다.
Usage of time constraints

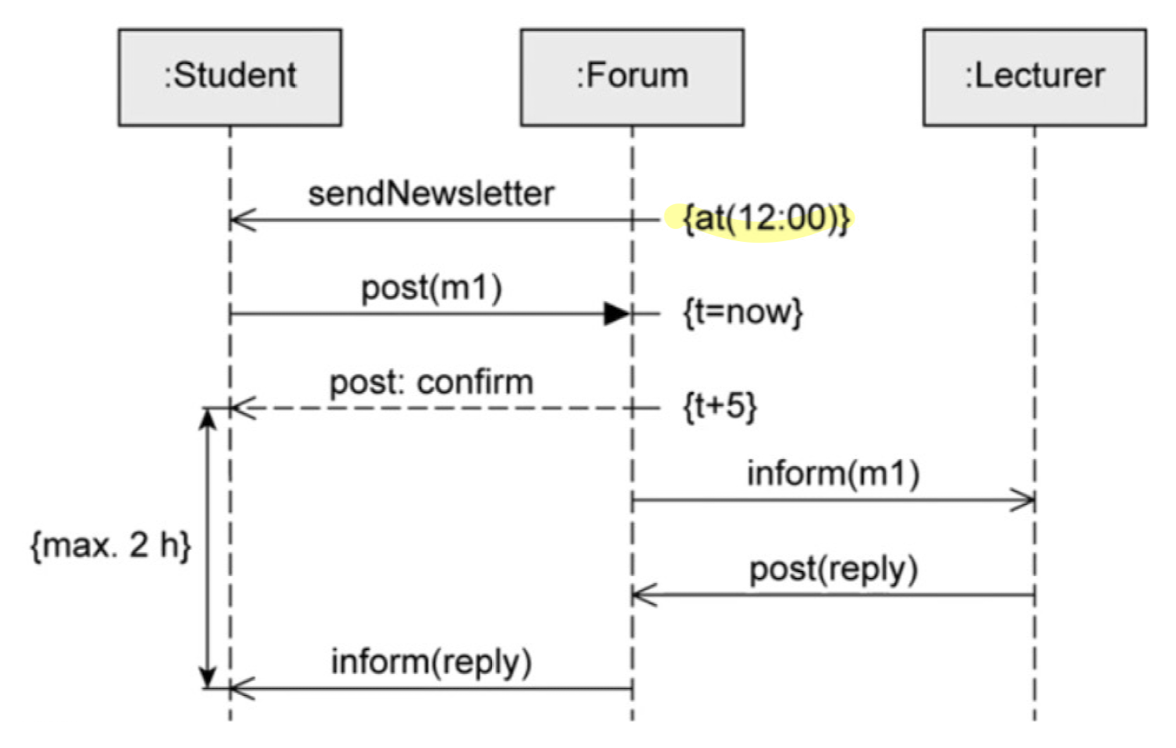

- 메시지 전송, 수신 기간, duration 등의 제약을 표기할 수 있음
Recap.
Combined Fragments in Sequence diagram
- 시퀀스 다이어그램에서 요소를 그룹화 하고 조건에 따른 실행 흐름을 시각화하기 위해 사용
- Branches and loops
alt, opt, loop, break - Order and Concurrency
seq, strict, par, critical - Other stuff
Interaction reference, Iteration over a collection, Time constraints
