Contents
- Dynamic Object Modeling
- Sequence Diagram
- Communication Diagram
Dynamic Object Modeling
동적 모델링
- 시스템 기능을 만족시키기 위하여 각 빌딩 블록이 어떻게 상호작용하는지를 나타내는 것
클래스의 인스턴스로 생성된 객체가 특정 시간에 다른 객체에 어떻게 메시지를 보내 상호작용하는지 나타냄
Interaction Diagrams

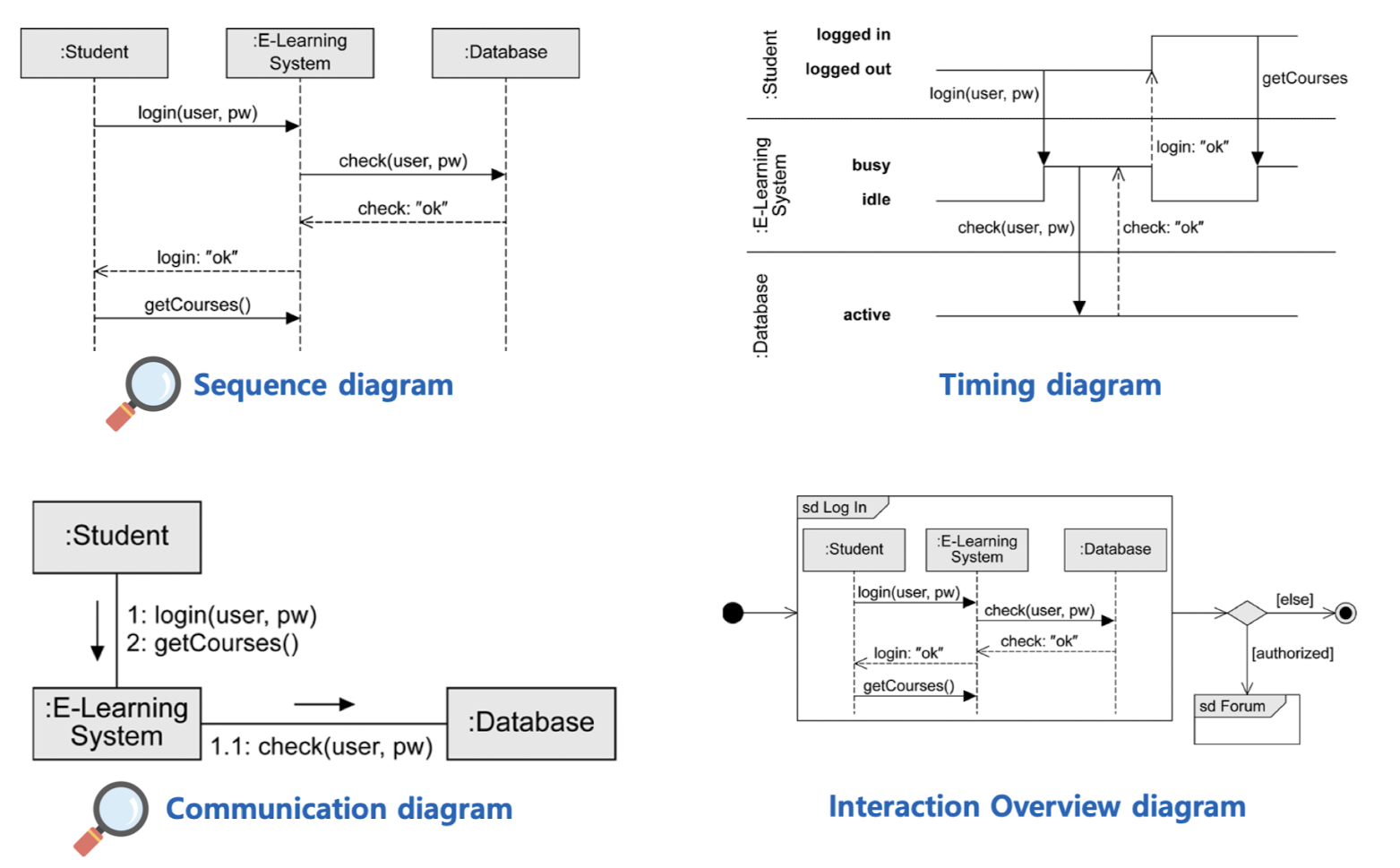

Interaction Diagram의 종류
Sequence diagram
- 시간의 순으로 어떤 객체가 어떤 객체와 메시지를 교환하며 상호작용 하는지 나타냄
Communication diagram
- 상호작용 객체 간의 연관을 표현하며 주고 받는 메시지로 구성
public class A{
private B myB = new B();
public void doOne(){
myB.doTwo();
myB.doThree();
}
...
}

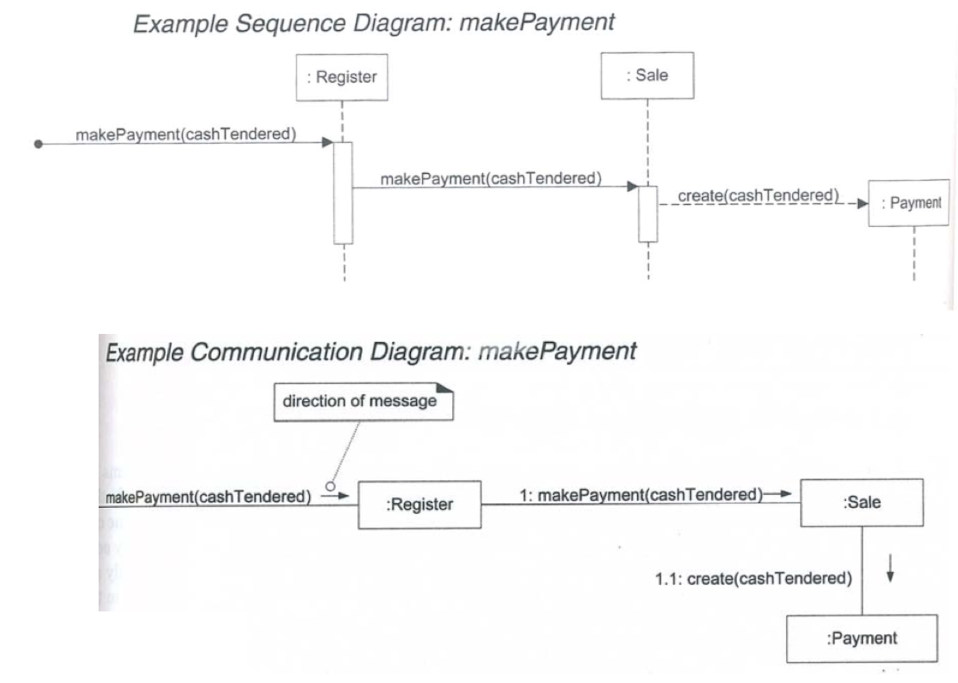

Example scenario
public class Sale {
private Payment payment;
public void makePayment(Money cashTendered){
payment = new Payment(cashTendered);
...
}
...
}Sequence vs Communication
시퀀스 다이어그램과 커뮤니케이션 다이어그램 비교
- 시퀀스 다이어그램 : 시간 축에 초점을 두고 사건의 흐름을 나타냄
- 커뮤니케이션 다이어그램 : 객체의 관계에 초점을 두고 흐름을 네트워크 형태로 나타냄
Sequence Diagram

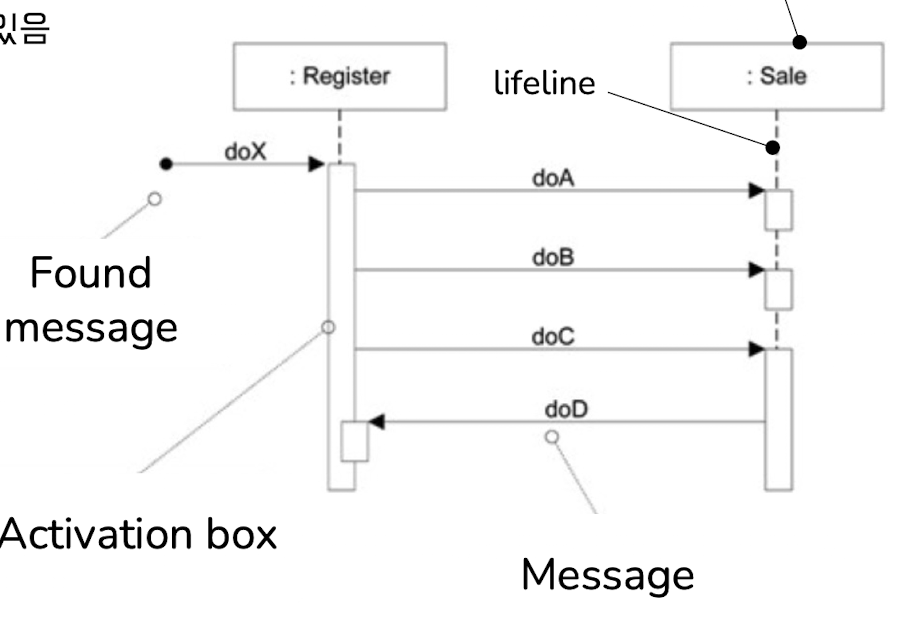

시퀀스 다이어그램의 기본 요소
- 객체 (Object) : box로 표기
- 메시지 (Message) : 보내진 방향으로 화살표로 표기
actor가 있으면 actor가 시작점이 될 수도 있음 - 라이프라인 (Lifeline) : 객체가 시스템에 존재하는 기간
- 활성 박스 (Activation box) : 객체가 활성화 되어서 실행되는 기간

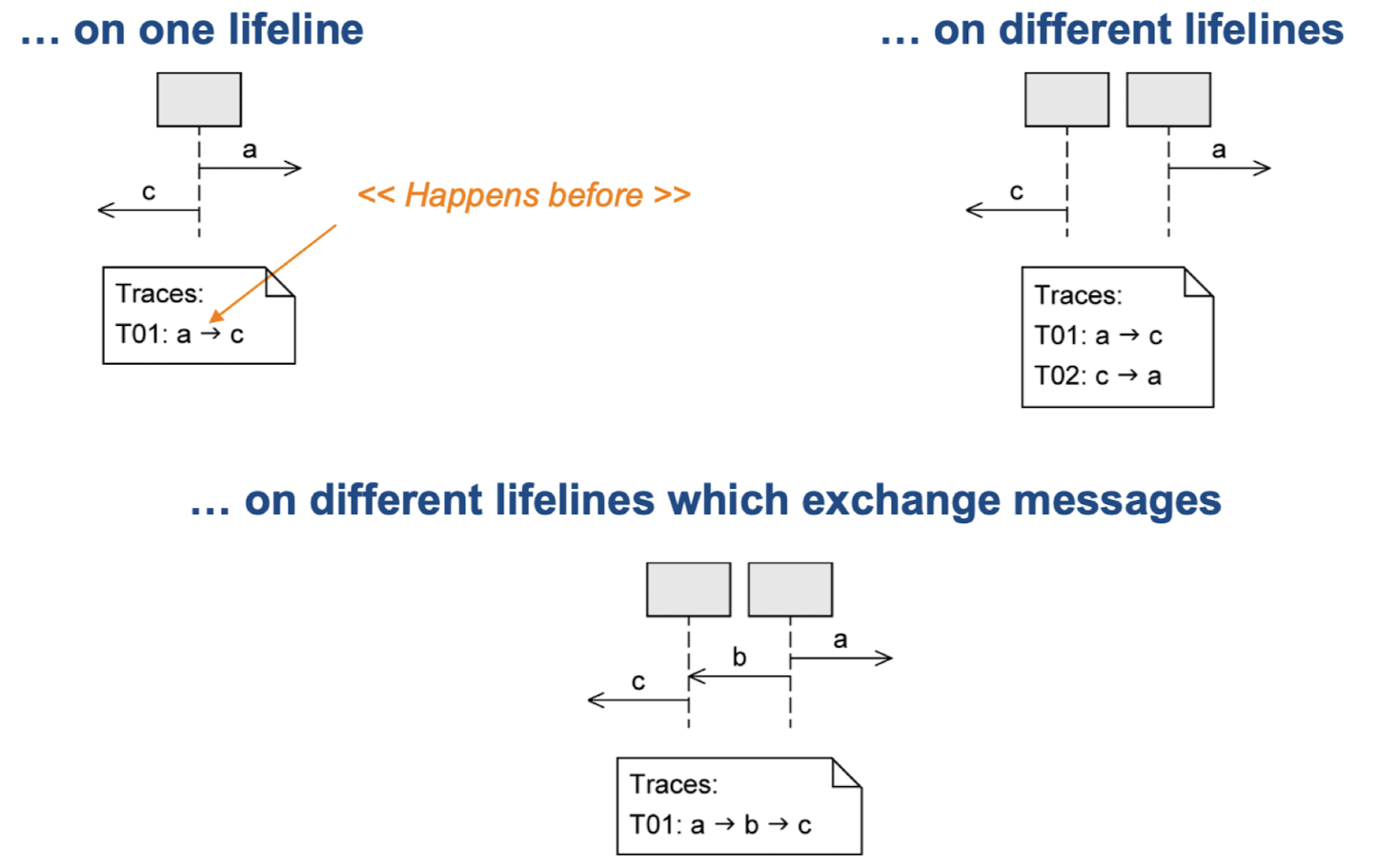

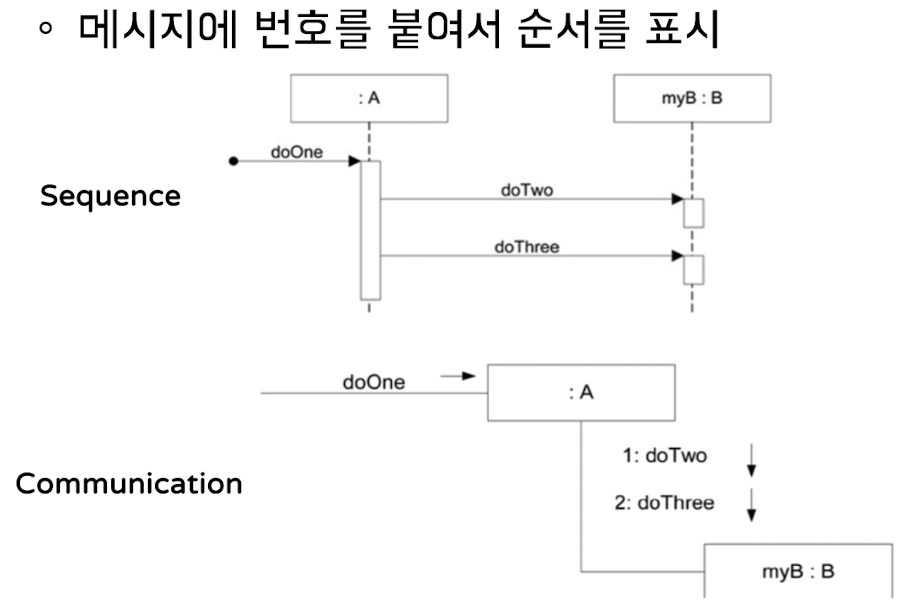

Order of Messages
Type of Messages

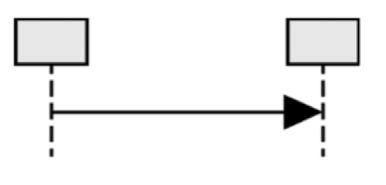

- Synchronous message
Sender가 response message를 받을 때까지 기다려야 하는 메시지

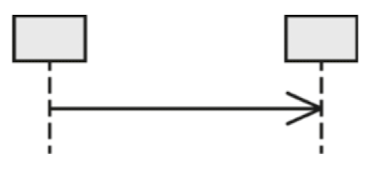

- Asynchronous message
Sender가 응답을 기다리지 않고 진행할 수 있는 메시지

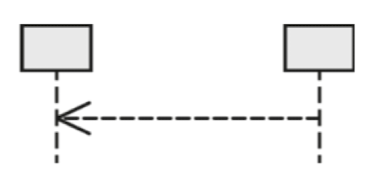

- Response message
요청 메시지에 응답에 해당하는 메시지
명확한 응답의 경우 생략 가능함
Message Syntax

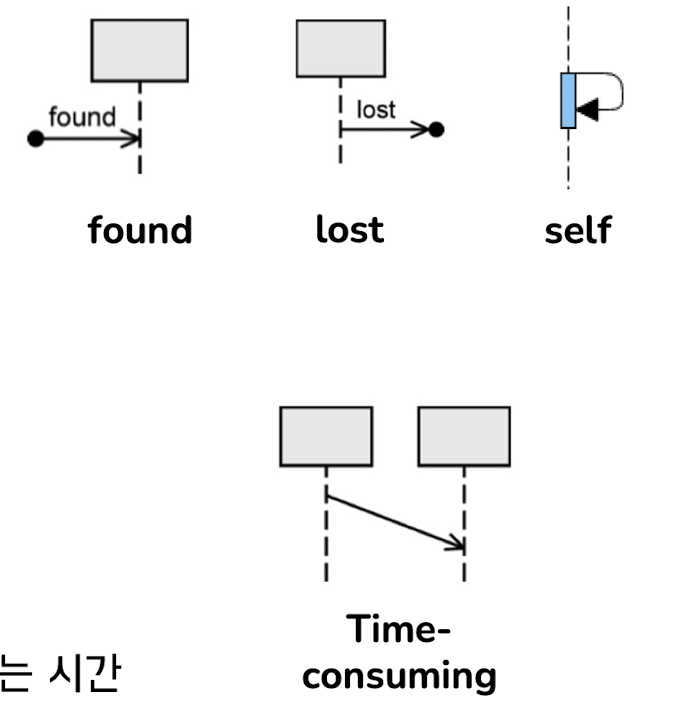

Ohter Types of Messages
- Found message
보낸 사람이 누군지 모르는 경우, 보통 시작점 - Lost message
받는 사람이 누군지 모르는 경우 - Self message
자기 자신에게 보내는 메시지 - Time-consuming message
보내서 받는데 걸리는 시간

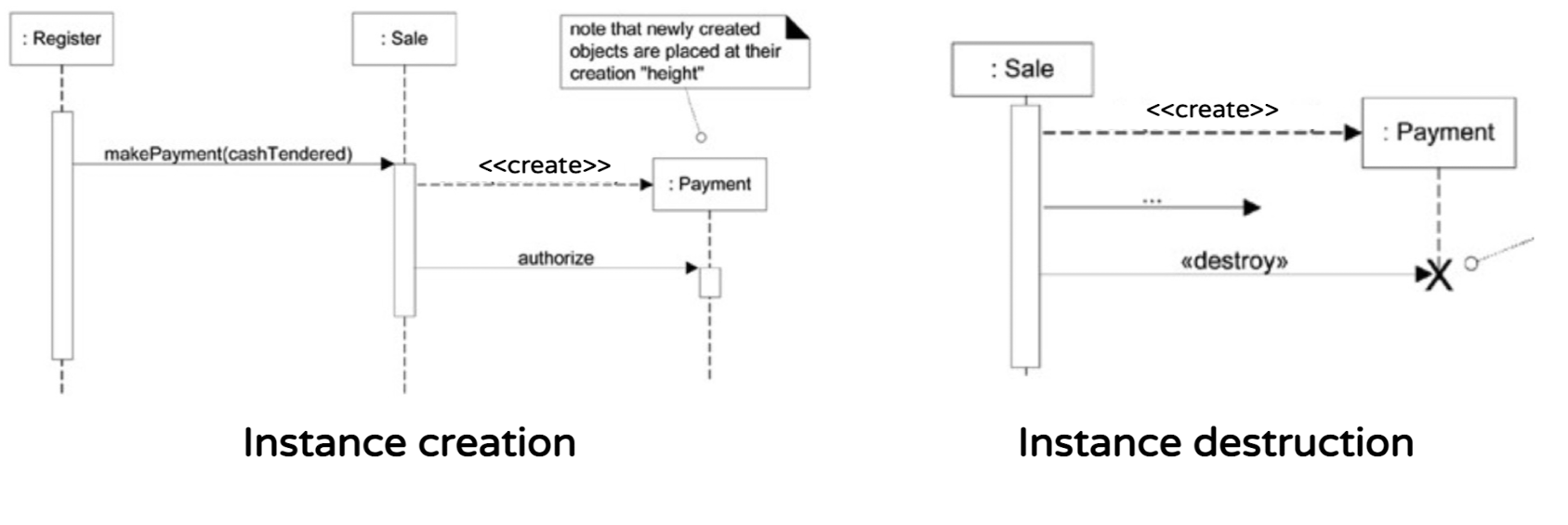

Instance creation and destruction messages
- 생성의 경우 관용적으로 점선에 << create >> 메시지 표시
- 소멸의 경우 << destroy >> 메시지와 X 로 표시

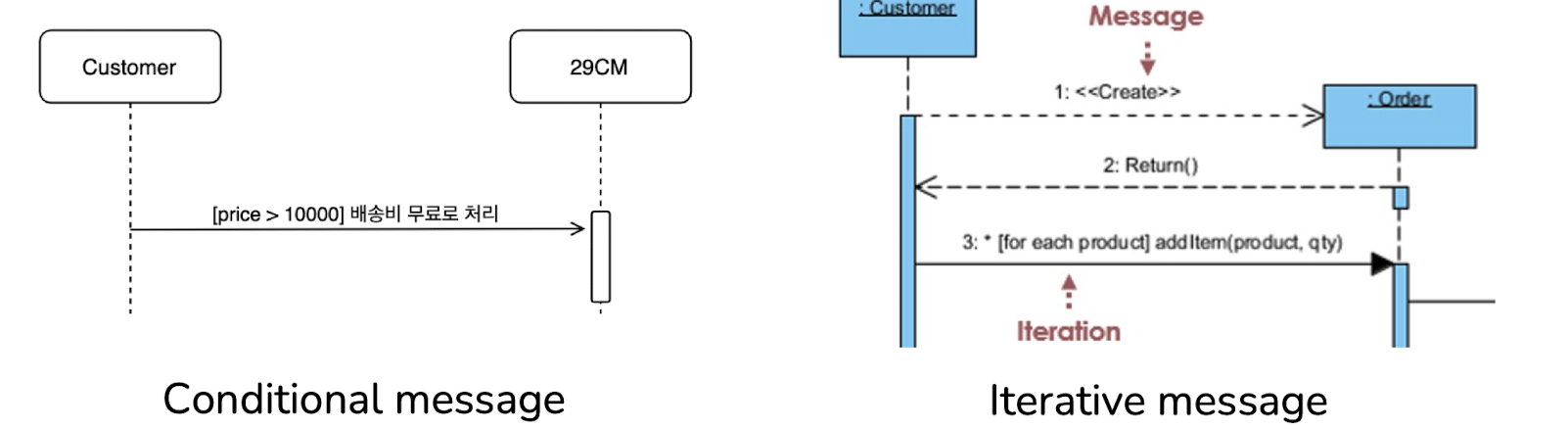

Guard notations
- 조건 : 단일 메시지에 대해 조건을 명시하는 표기법
[Condition] message와 같이 표기 - 반복 : 단일 메시지를 여러 번 보내는 경우의 표기법
*[for loop condition] message와 같이 표기

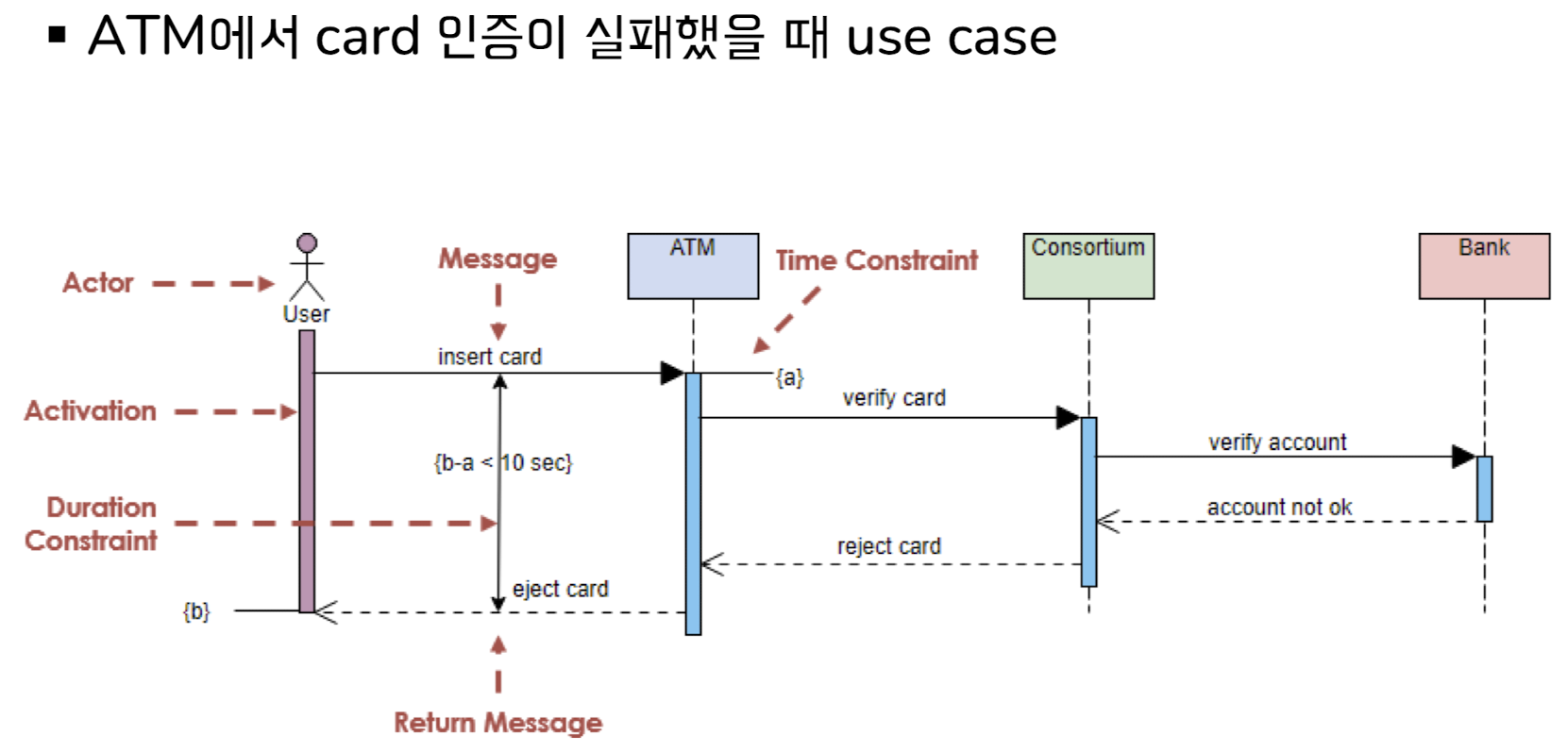

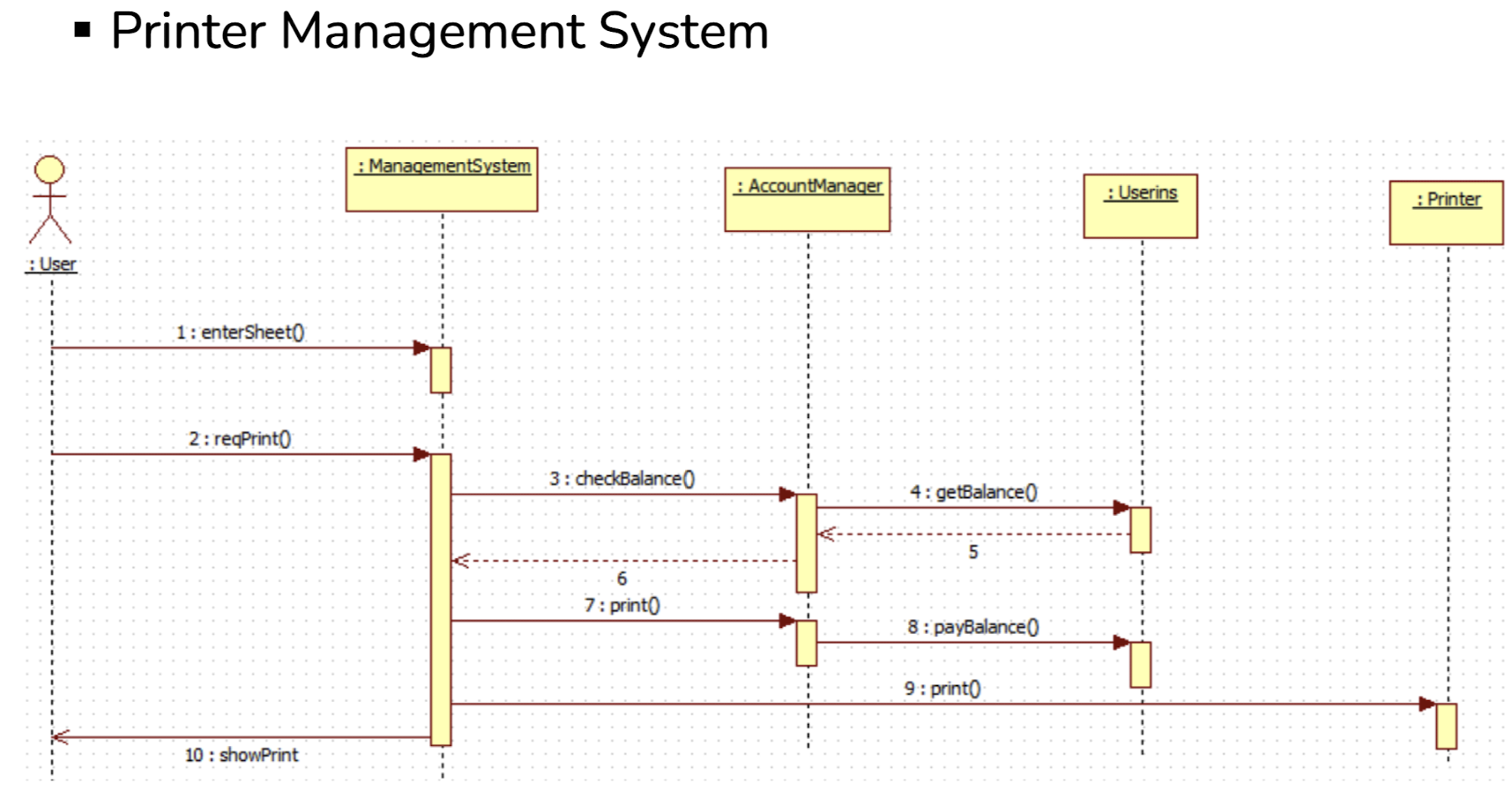

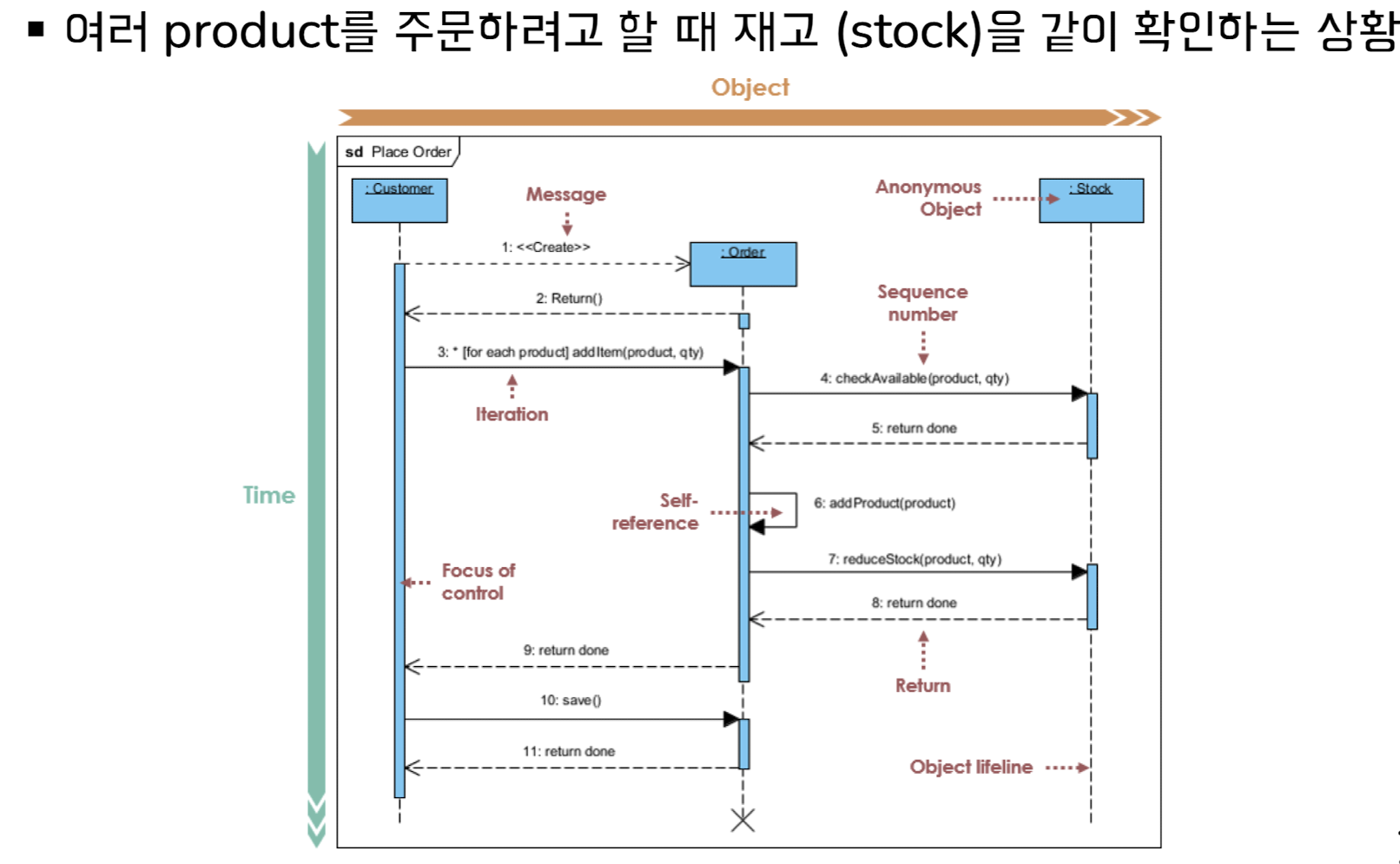

Example of Sequence Diagram

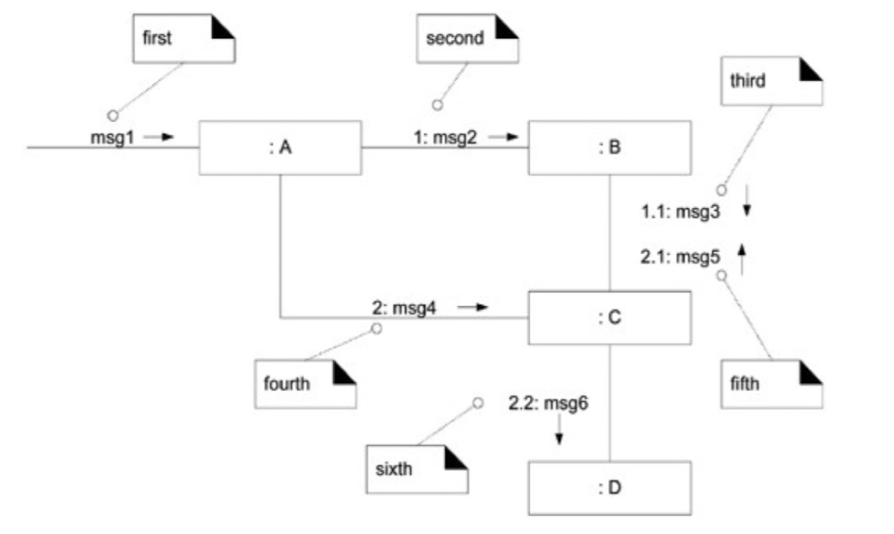

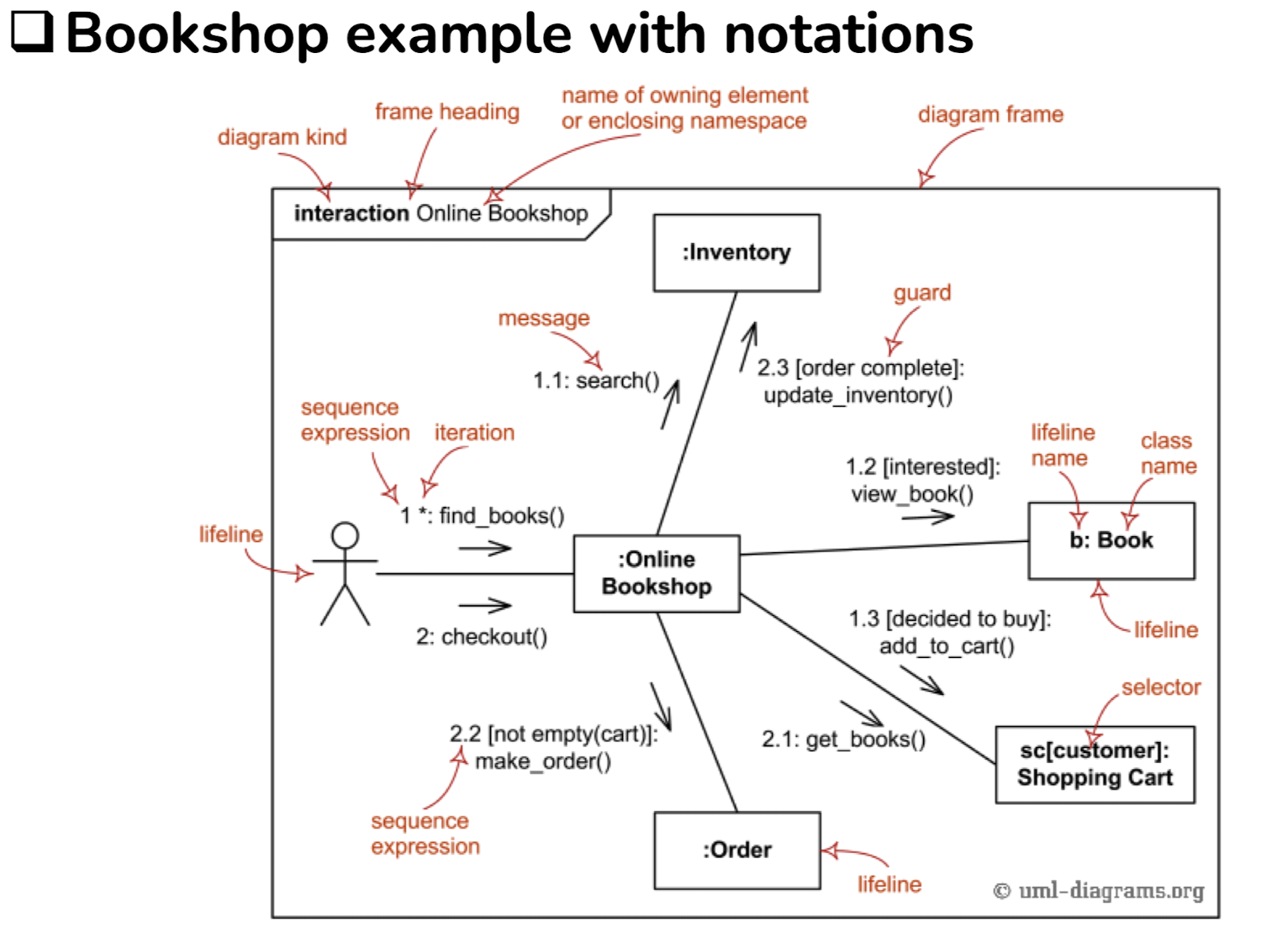

Communication Diagram
커뮤니케이션 다이어그램 구성 요소
- 대부분의 표기법은 시퀀스 다이어그램과 유사
- 연관된 객체는 화살표 없는 직선(link)으로 연결해줌
- Message 표기
Recap.
Sequence diagram
- 시간의 순으로 어떤 객체가 어떤 객체와 메시지를 교환하며 상호작용 하는지 나타냄 (특정 Use-case 또는 특정 Operation을 대상)
Communication diagram
- 상호작용 객체 간의 연관을 표현하며 주고 받는 메시지로 구성
Sequence vs Communication
- 각각의 용도와 장단점 파악
- 각 diagram의 구성 요소 및 notation 파악
