✏️ MPLS
MPLS (Multiprotocol Label Switching)
: 스위칭 속도를 빠르게 만드는 기술
■ 특징
-
direct indexing이 가능함
-
IP datagram은 그대로 유지하고 MPLS 헤더를 중간에 끼워 넣음
Ethernet Packet = Ethernet header + MPLS header + IP datagram -
path를 결정 하는 알고리즘은 router마다 다르다.

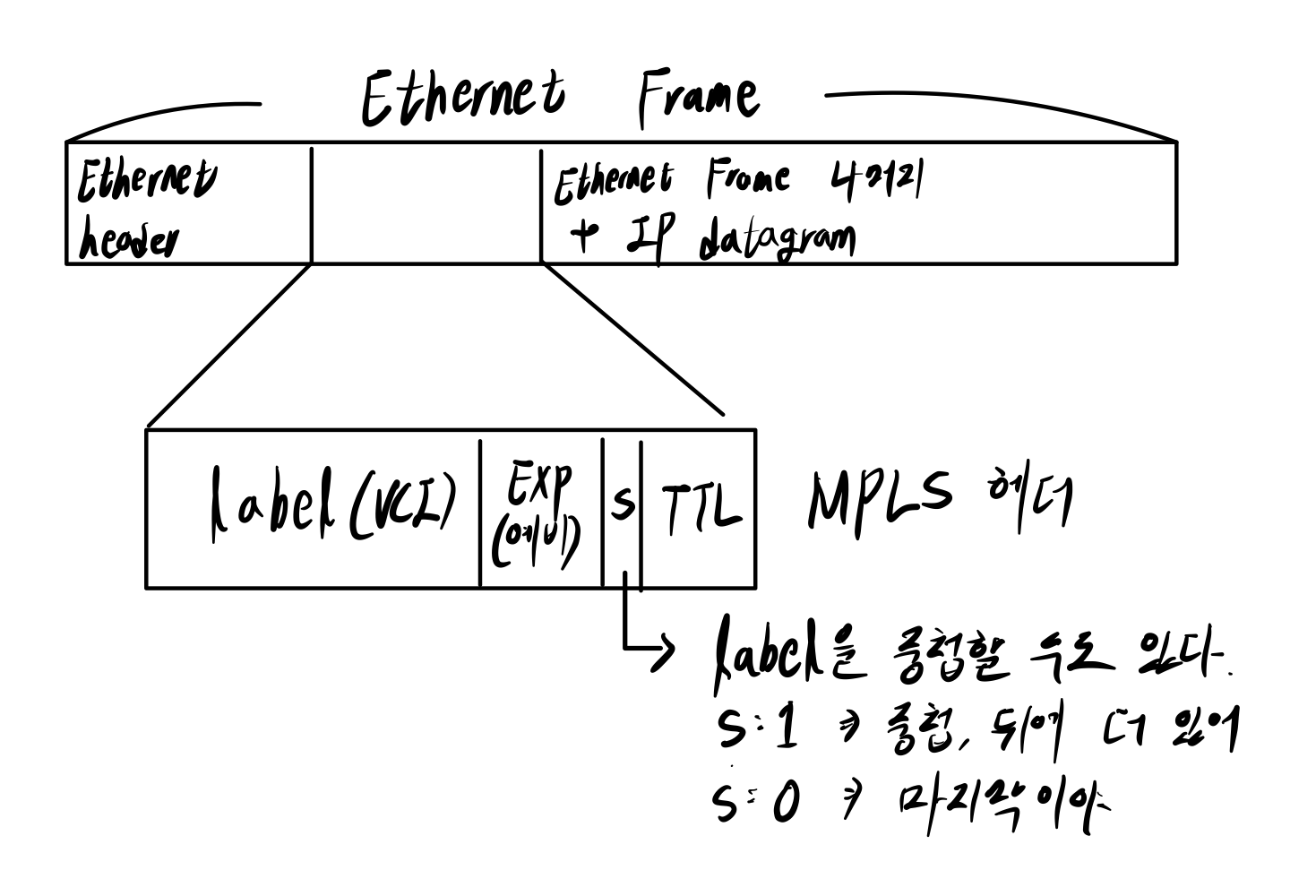

■ MPLS Header
-
label
: VCID 역할 ➜ Direct Indexing이 가능하다 -
Exp
: 여유 bit -
S(stack)
: label의 중첩을 위한 bit -
TTL
■ MPLS 라우터
일반 라우터: Dest IP address만 보고 경로를 결정한다.
MPLS 라우터: MPLS 헤더를 보고 데이터를 전송한다.
-
MPLS 라우터는 IP Datagram을 까보지 않는다.
: Flexibility -
MPLS 라우터는 동일한 목적지도 다른 route로 전송이 가능하다.
: Traffic Engineering이 가능하다. (priority 제공) -
link 실패시 미리 백업된 경로로 우회 가능하다.
■ Signaling protocol
어떤 경로를 통해 데이터를 보낼지 결정하는 프로토콜
MPLS는 Signaling Protocol로 RSVP-TE를 사용하고, Routing Protocol로 OSPF를 사용한다.
✏️ DCN
DCN (Data Center Networks)
: 수 만개의 host가 근접하여 연결되어 있는 network

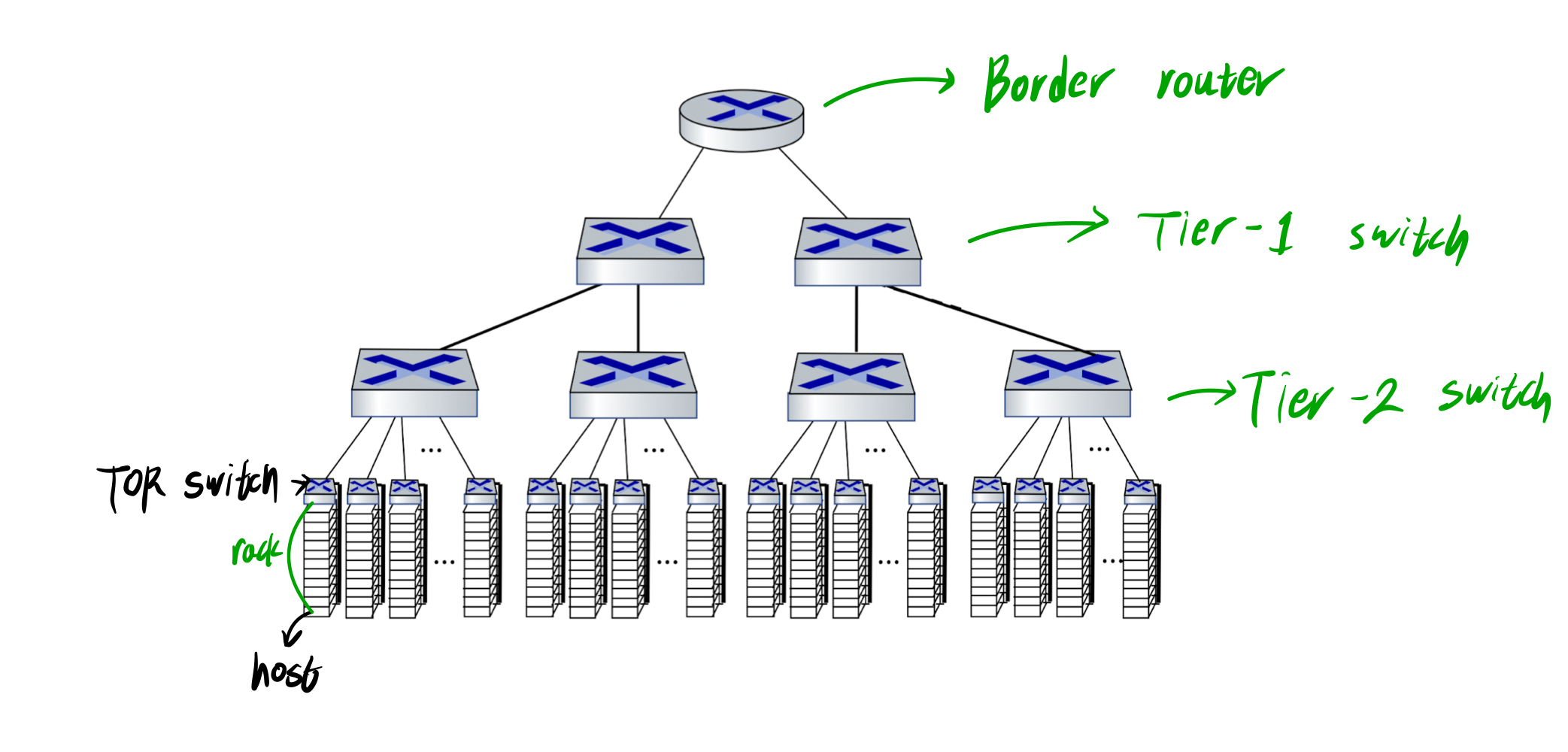

■ 구성
| 요소 | 설명 |
|---|---|
| host | 하나의 Computer, 각 host는 locally unique한 IP 주소를 부여받는다. |
| TOR(Top Of Rack) Switch | 하나의 Rack에 존재하는 host간 통신을 위해 사용하는 Switch |
| Tier-2 Switch | TOR Switch들을 연결하는 스위치 |
| Tier-1 Switch | Tier-2 Switch들을 연결하는 스위치 |
| Border Router | 외부와 DCN을 연결하는 라우터 |
■ 프로토콜
DCN에서 사용되는 프로토콜, 관리 방법 등은 다음과 같다.
| 계층 | 프로토콜 |
|---|---|
| link Layer | RoCE(Remote DMA over Converged Ethernet) |
| Transport Layer | ECN (Congestion Control 할 때 사용한다) |
- Routing 관리는 SDN으로 한다.
REFERENCE
Computer Networking, A Top Down Approach - JAMES F.KUROSE
