프로젝트를 진행하면서, 파이프라인 과정에서 활용되는 Airflow/Grafana/Prometheus/K8s에 대해 알고 싶어졌다.
진입장벽(?)을 낮추기 위해 아래 글에서 기초적인 개념부터 정리해보고자 한다.
1. Airflow
Apache Airflow는 데이터 파이프라인과 배치 작업을 자동으로 실행·관리하는 워크플로우 오케스트레이션 플랫폼이다.
공식 사이트: Apache Airflow
핵심 역할
- 작업(Task) 스케줄링
- 작업 간 의존성 관리
- 실패 재시도
- 실행 로그 관리
- ETL / ML 파이프라인 자동화
1-1. 오케스트레이션(Orchestration)
오케스트레이션은 여러 작업을 순서와 조건에 따라 자동으로 관리하는 것을 의미한다.
예시:
1. 데이터 수집
2. 데이터 전처리
3. 모델 실행
4. 결과 저장
5. 알림 발송Airflow는:
- “2번은 1번 성공 후 실행”
- “실패하면 3번 재시도”
- “매일 새벽 2시 실행”
같은 규칙을 자동 관리한다.
즉:
- 단순 실행 = Script
- 흐름 전체 관리 = Orchestration
1-2. DAG(Directed Acyclic Graph)
DAG는 작업 흐름을 표현하는 구조다.
의미:
- Directed = 방향이 있음 ✅
- Acyclic = 순환 없음 ✅
- Graph = 연결 구조 ✅
예시:
A(수집) → B(전처리) → C(학습)
↘ D(리포트)의미:
- B는 A 완료 후 실행 가능
- C/D는 B 완료 후 실행 가능
- 다시 A로 돌아가는 순환은 없음
👉 Airflow에서는 DAG가 곧 워크플로우 정의서다.
예시 코드:
task_a >> task_b >> task_c1-3. CRON과 crontab
CRON은 리눅스의 작업 예약 스케줄러다.
예시:
0 2 * * * backup.sh의미:
매일 새벽 2시에 backup.sh 실행👉 Airflow도 내부적으로 CRON 표현식을 사용한다.
예시:
schedule="0 2 * * *"crontab과의 차이
| 항목 | cron/crontab | Airflow |
|---|---|---|
| 역할 | 단순 예약 실행 | 워크플로우 관리 |
| 의존성 관리 | 어려움 | 가능 |
| 재시도 | 제한적 | 강력 |
| UI | 없음 | 있음 |
| 로그 관리 | 약함 | 강력 |
즉:
- crontab = “정해진 시간에 실행”
- Airflow = “복잡한 작업 흐름 운영 플랫폼”
2. ETL / ML 파이프라인
2-1. ETL
ETL은 데이터 처리의 기본 구조다.
ETL = Extract → Transform → Load
| 단계 | 의미 |
|---|---|
| Extract | 데이터 수집 |
| Transform | 데이터 정제/가공 |
| Load | 저장 |
예시:
DB 로그 추출
→ JSON 정리
→ 데이터웨어하우스 저장2-2. ML Pipeline
ML 파이프라인은 머신러닝 자동화 흐름이다.
예시:
데이터 수집
→ 전처리
→ 모델 학습
→ 평가
→ 배포
→ 모니터링👉 Airflow는 이런 ML Workflow 자동화에도 많이 사용된다.
3. Prometheus
Prometheus는 서버·시스템·애플리케이션 메트릭을 수집하는 모니터링 시스템이다.
공식 사이트: Prometheus
3-1. 주요 특징
- 시계열(Time Series) 데이터 저장
- Pull 방식 메트릭 수집
- PromQL 쿼리 지원
- Alertmanager 연동 가능
- Kubernetes 환경에서 사실상 표준
3-2. 메트릭(Metric)
메트릭은 시스템 상태를 숫자로 표현한 데이터다.
시스템 메트릭
OS 수준 상태 정보
예시:
- CPU 사용률
- 메모리 사용량
- 디스크 사용량
서버 메트릭
예시:
- 네트워크 트래픽
- 연결 수
- 요청 수
애플리케이션 메트릭
예시:
- API 응답속도
- 에러율
- 사용자 요청 수
- DB 쿼리 시간
- LLM 토큰 사용량
👉 Prometheus는 이런 메트릭을 수집한다.
3-3. Pull 방식
Prometheus는 기본적으로 Pull 방식이다.
즉:
Prometheus가 직접 서버에 요청하여
메트릭을 가져온다구조:
Prometheus → 서버(/metrics)Push 방식과 비교
Push 방식:
서버 → 모니터링 시스템즉 서버가 직접 데이터를 전송한다.
Pull 방식 장점
- 중앙 관리 쉬움
- 장애 감지 편리
- Kubernetes와 궁합 좋음
4. Grafana
Grafana는 메트릭과 로그를 시각화하는 대시보드 플랫폼이다.
공식 사이트: Grafana
4-1. 주요 기능
-
실시간 대시보드
-
그래프 시각화
-
Alert 기능
-
다양한 데이터 소스 연동
- Prometheus
- Elasticsearch
- MySQL
- Loki 등
대표 사용 예시
- CPU / Memory 사용량 그래프
- API 응답속도 추이
- Kubernetes Pod 상태 모니터링
- 장애 알람 대시보드
5. Kubernetes(K8s)
Kubernetes는 Docker 컨테이너를 자동 운영·관리하는 플랫폼이다.
- Kubernetes
- K8s(K와 s 사이 8글자)
라고 부른다.
공식 사이트: Kubernetes
5-1. Kubernetes가 필요한 이유
서버 여러 대에서:
- 컨테이너 배포
- 자동 재시작
- 부하 분산
- 스케일링
- 장애 복구
를 자동 처리하기 위해 사용한다.
예시
사용자 증가
→ 서버 자동 확장
컨테이너 장애 발생
→ 자동 재시작6. 전체 관계 구조

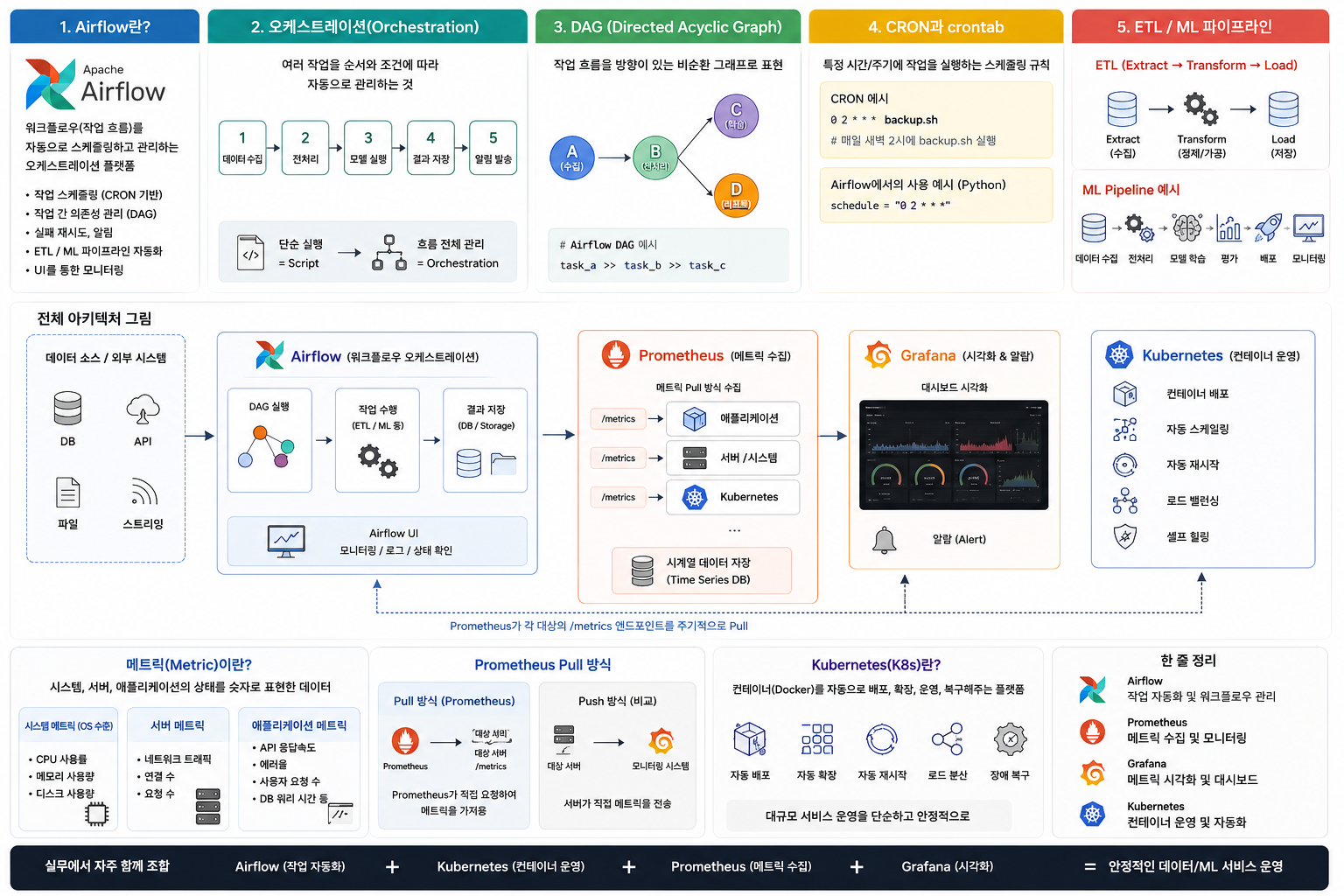

실무에서는 보통 아래처럼 함께 사용한다.
[서비스 서버 / Kubernetes]
↓
Prometheus
(메트릭 수집)
↓
Grafana
(시각화)👉 Airflow는 별도로:
- ETL/ML 작업을 자동 실행하고
- Prometheus/Grafana로 상태를 모니터링한다.
예시:
Airflow DAG 실행
↓
ETL 작업 수행
↓
Prometheus 메트릭 수집
↓
Grafana 대시보드 시각화한 줄 정리
| 도구 | 역할 | 범주 |
|---|---|---|
| Airflow | 작업 자동화 및 워크플로우 관리 | Workflow Orchestration |
| Prometheus | 메트릭 수집 및 모니터링 | Container Orchestration |
| Grafana | 메트릭 시각화 및 대시보드 | Monitoring |
| Kubernetes | 컨테이너 운영 및 자동화 | Observability / Visualization |
- ⭐ Airflow는 데이터/ML 작업 흐름을 자동 실행·관리하는 오케스트레이션 도구다.
- ⭐ Prometheus는 메트릭을 수집하고, Grafana는 이를 시각화하는 모니터링 조합이다.
- ⭐ Kubernetes는 컨테이너 운영 플랫폼이며, 위 도구들과 함께 클라우드·MLOps 환경에서 자주 사용된다.
