*What is perceptron..?
-
퍼셉트론은 1개 이상의 신호를 모아서 하나의 신호값으로 출력하는 기능을 한다.
=> 이러한 신호는 2개의 값 1, 0 ( 신호가 흐른다 or 신호가 흐르지 않는다.)을 출력하는데

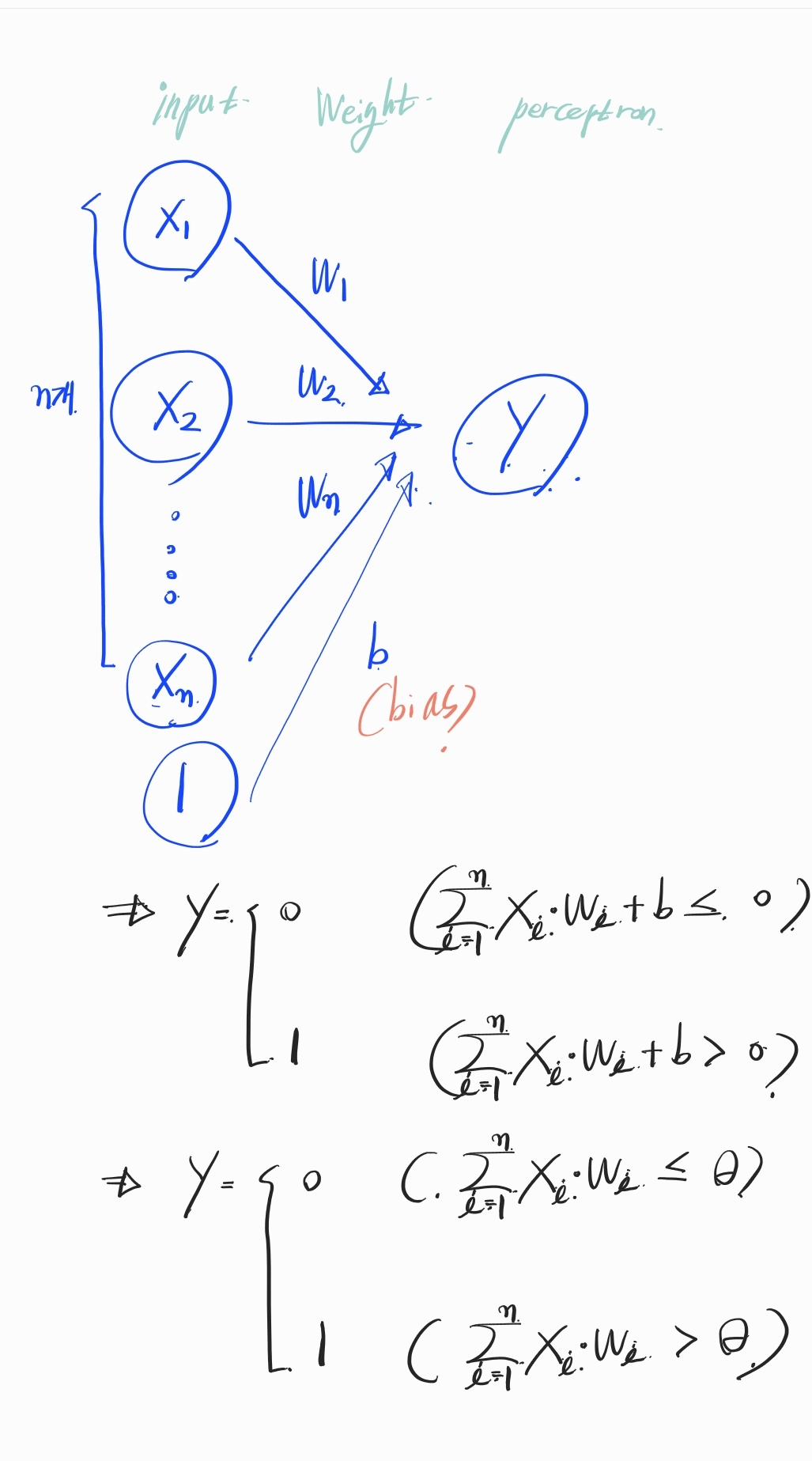

다음 그림과 같이 원모양 뉴런들에서 출력신호 를 X1, X2, ....., Xn 까지의 입력신호에 신호가 얼마나 강하게 연결되어 있는지 나타내는
'가중치( Weight)' 를 곱하여 Summation(i = 1->n)(Xi * Wi) 를 구해낸다.
이를 비교하는 방법은
1. 임계점 (theta) 과 비교하는 법
2. ( theta) = -b 라고 하였을때 편향(bias)를 이항하여 절대상수 '0' 과 비교하는 방법이 있다.다음은 n =2 일 경우 퍼셉트론의 간단한 예시를 파이썬으로 구현해보자
- Peceptron in python
numpy로 2차원에서의 퍼셉트론을 표현한는 방식 2가지를 소개하려 한다.
-
vector 연산 (1 dimension point )
np . array([vector])
*in multiple culculation
=>요소별 곱(element_wise product) 사용
let :
x = np,array([x1, x2]) (2개의 요소)w = np. array([w1, w2])
x * w = () (요소별 곱 사용)
np. sum(x * w) = x1 *w1 + x2 * w2 (sum은 모든 요소의 합)
def OR (x1, x2) :
x = np. array([x1, x2])
w = np.array([0.5, 0.5])
b = -0.2
tmp = np.sum(w * x) + b
if tmp <= 0 :
return 0
else :
return 1
print(OR(0, 0))
print(OR(0, 1))
print(OR(1, 0))
print(OR(1, 1))
...
0
1
1
1-
matrix 연산 (2 dimension point )
np.array ([matrix])
*in multiple culculation
=> 행렬곱 (2차원 벡터곱 사용)
x = np,arrray([[x1, x2]]) (2DP 1x2 matrix)
w = np.array([[w1], [w2]]) ( 2DP 2x1 matrix)
np.dot(x, w) = x1 * w1 + x2 * w2 (dot(a,b) 는 행렬곱 a x b 의미함)
def AND(x1, x2):
x = np.array([[x1, x2]])
w = np.array([[0.5], [0.5]])
b = -0.7
temp = b + np.dot(x,w)
if temp <= 0 :
return 0
else :
return 1
print(AND(0, 0))
print(AND(0, 1))
print(AND(1, 0))
print(AND(1, 1))
...
0
0
0
1다음과 같이 2가지 방법으로 퍼셉트론 출력을 조절헤 보았다 이외에도 직접 곱셈식에 대입하는 방법도 있지만 다루지 않았다.
-
AND, NAND, OR, XOR 구현
앞에서 들었던 2가지 예시는 단층 퍼셉트론으로
x1w1 + x2w2 = -b 형태이며

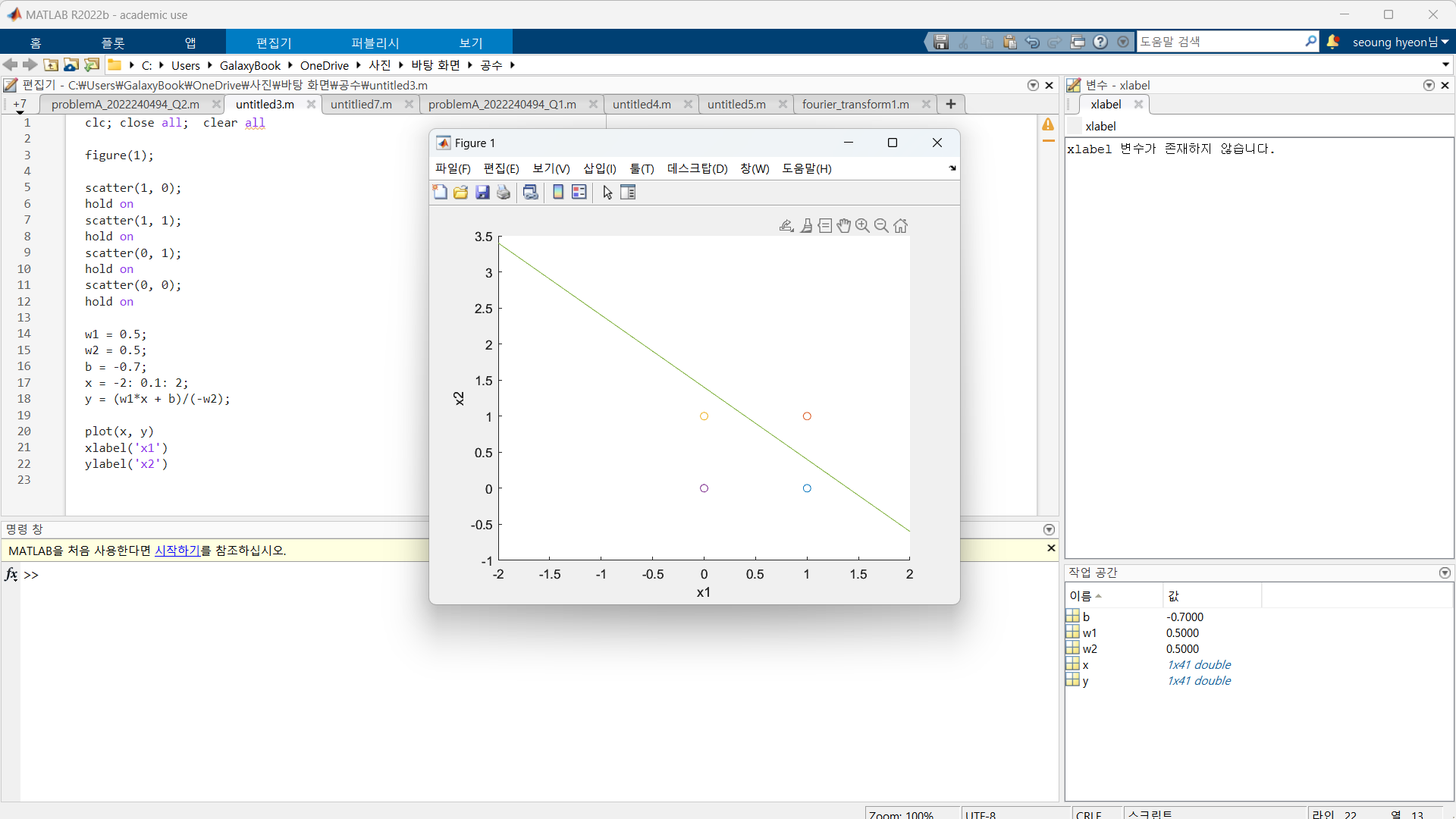

변수 x1, x2 에 대한 그래프로 볼수있다. matlab을 활용해 다음 그래프를 그려보자.
matlab 에서 다음은 AND 게이트를 나타냈으며 직선의 형태에 의해 출력이 나뉘는 것을 확인할 수 있다.
이러한 단층 퍼셉트론의 특징에 의해 한 직선에 나눠지지 않는 영역의 값을 분류함에는 한계가 있다.
따라서 이를 해결하기 위한 다층 퍼셉트론의 예시 XOR 게이트를 확인하자.
파이썬으로 보면 각 게이트에 대응해 다음과 같은 형태를 띈다.
def XOR(x1, x2) :
s1 = NAND(x1, x2)
s2 = OR(x1, x2)
y = AND(s1, s2)
return y이는 다중 3가지 단층 퍼셉트론이 합쳐진 합성함수의 형태라 볼수있다.
이를 시각적으로 볼때 그래프와 뉴런으로 표현이 가능하다.

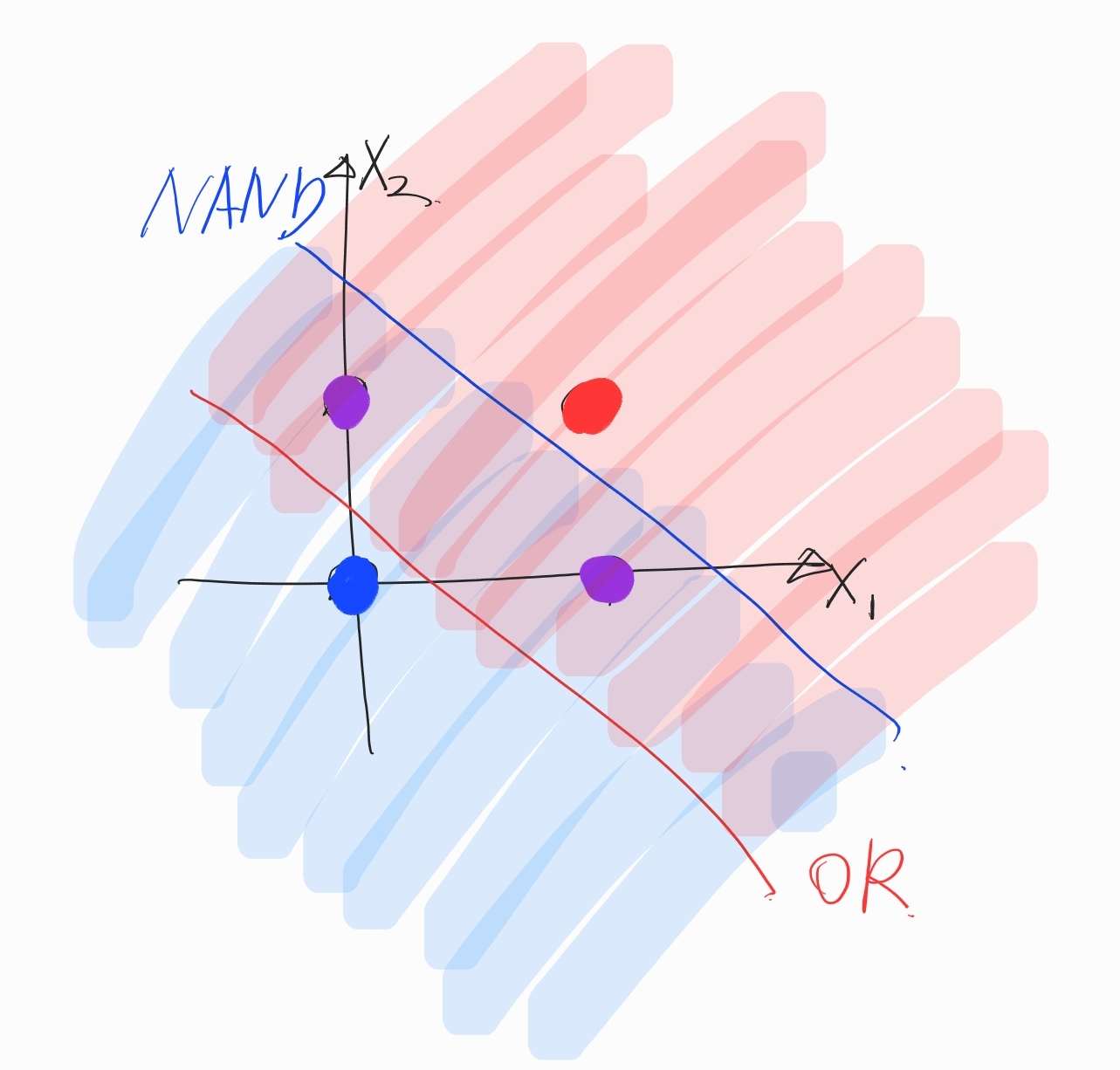

- 그래프

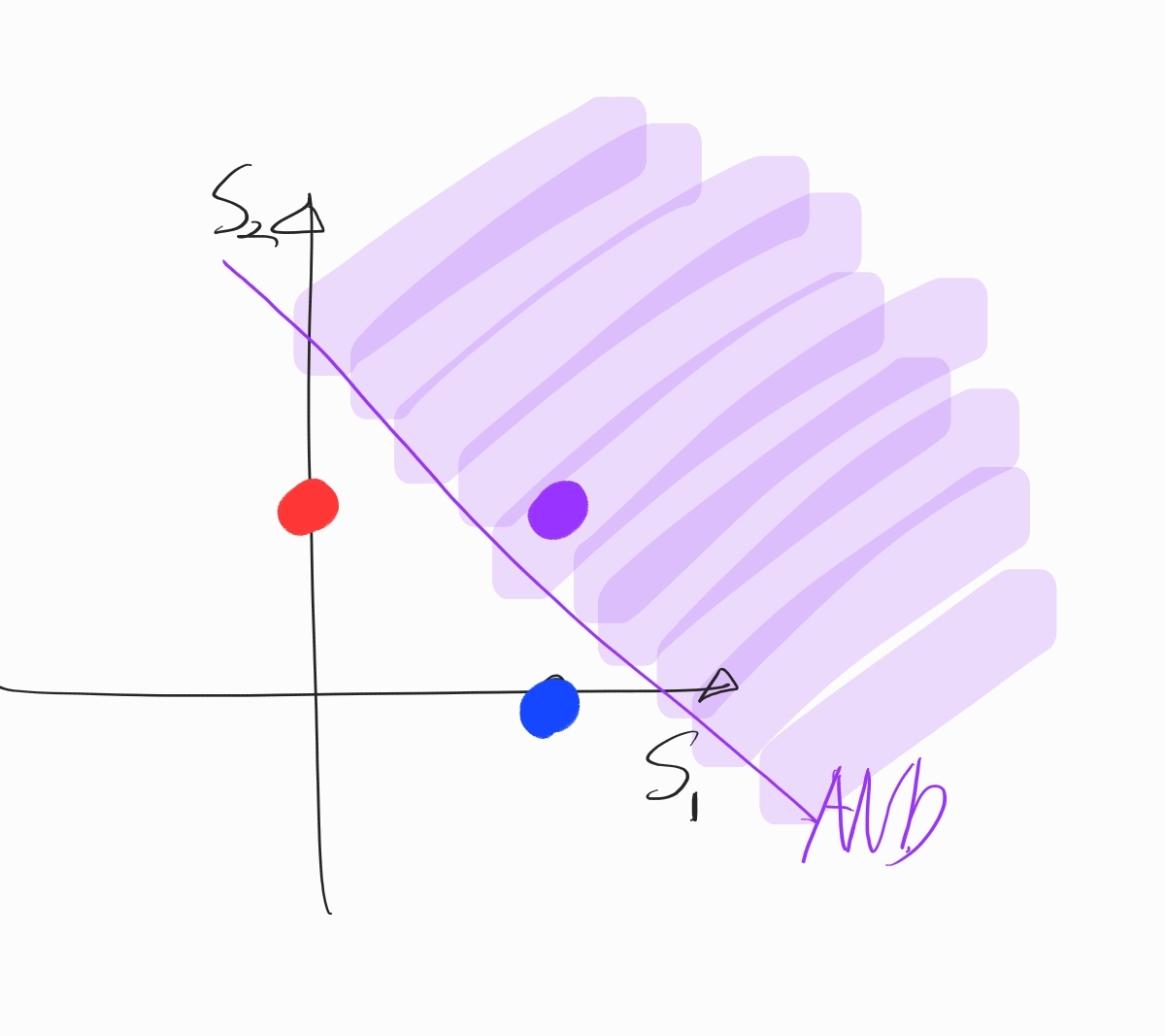

다음은 출력 범위를 색칠 함으로서 AND 게이트에서 요구하는 출력(1,1)을 찾았다.
전체 범위에서 나타나는 s점은 3개 이고 역시 AND 게이트에서 요구하는 출력은 (1,1) 이다.

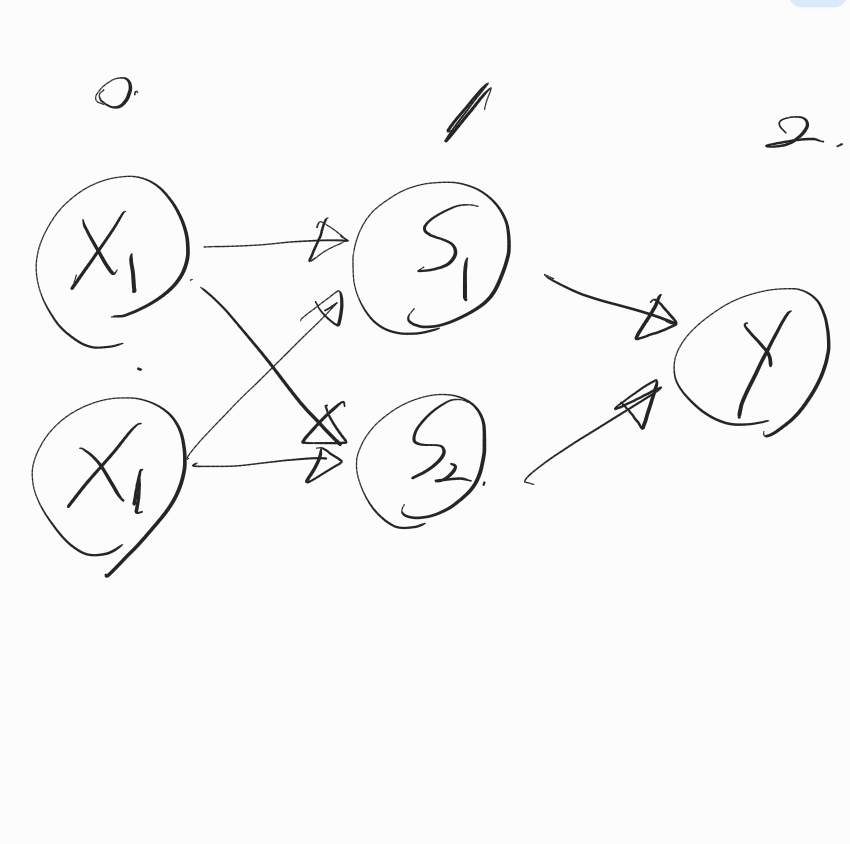

- 뉴런
직관적으로 단층 퍼셉트론이 이중적으로 작용하는 것을 확인할수 있다.
따라서 다층 퍼셉트론은 직선으로 구분 할 수 없는 영역(비선형의 영역)을 분류해냄으로서
단층 퍼셉트론의 한계를 극복 했다.
이러한 다층 퍼셉트론은 다음의 2층 시스템 만으로도 컴퓨터를 개발 할수 있다고 한다.
