프로젝트 한줄요약: 타겟 드론을 감지하고 재밍 신호를 보내서 무력화시키는 것내가 맡은 역할은 FMCW RADAR 설계 중 FPGA 파트드론 감지하기 위해 수신해야 하는 톱니파 신호 생성(wave generator)생성한 톱니파 신호 DAC 보드를 통해 아날로그 신호로

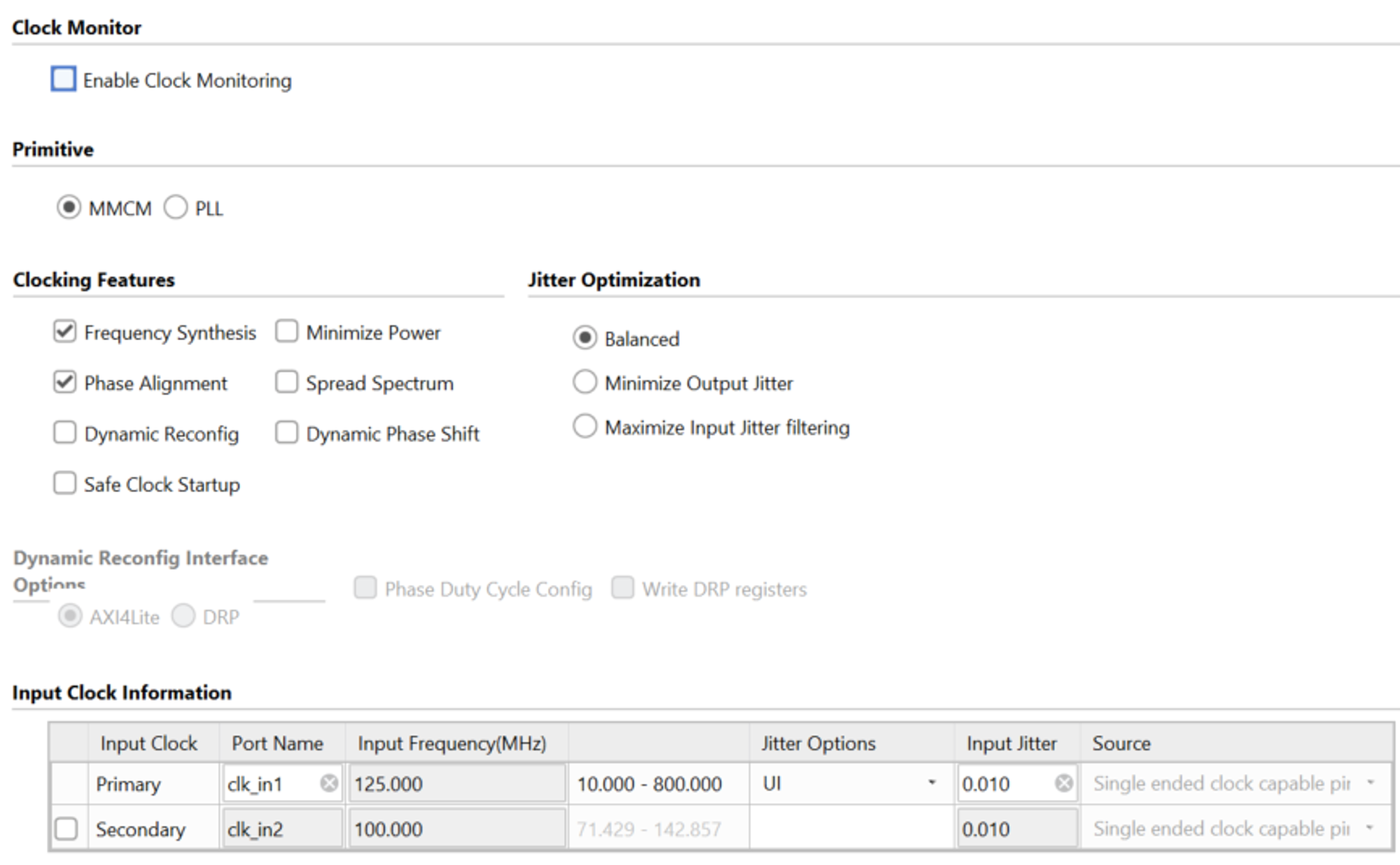

재밍 시스템은 고주파의 신호를 다룬다. FPGA에서 다룰 드론을 향해 송수신하는 신호 또한 고주파이므로 굉장히 빠르게 동작하는 클럭(약 125MHz)에 맞춰 데이터를 보내야 한다.=>고속 전송 가능한 동기화 통신인 SPI 통신을 선택하면 시스템에 적합할 것으로 판단했다

FPGA 진행상황 드론을 향해 보낼 파형 생성(완료) DAC 통과시키기(진행 중): 모듈의 일부 칩 죽어서 새로 시킨 모듈 기다리는 중(DAC 칩은 정상 동작하는 듯)->모듈 도착해서도 출력 파형 잘 안나오면 추가로 필터 설계 필요 SPI 통신 프로토콜 구현(완료) S

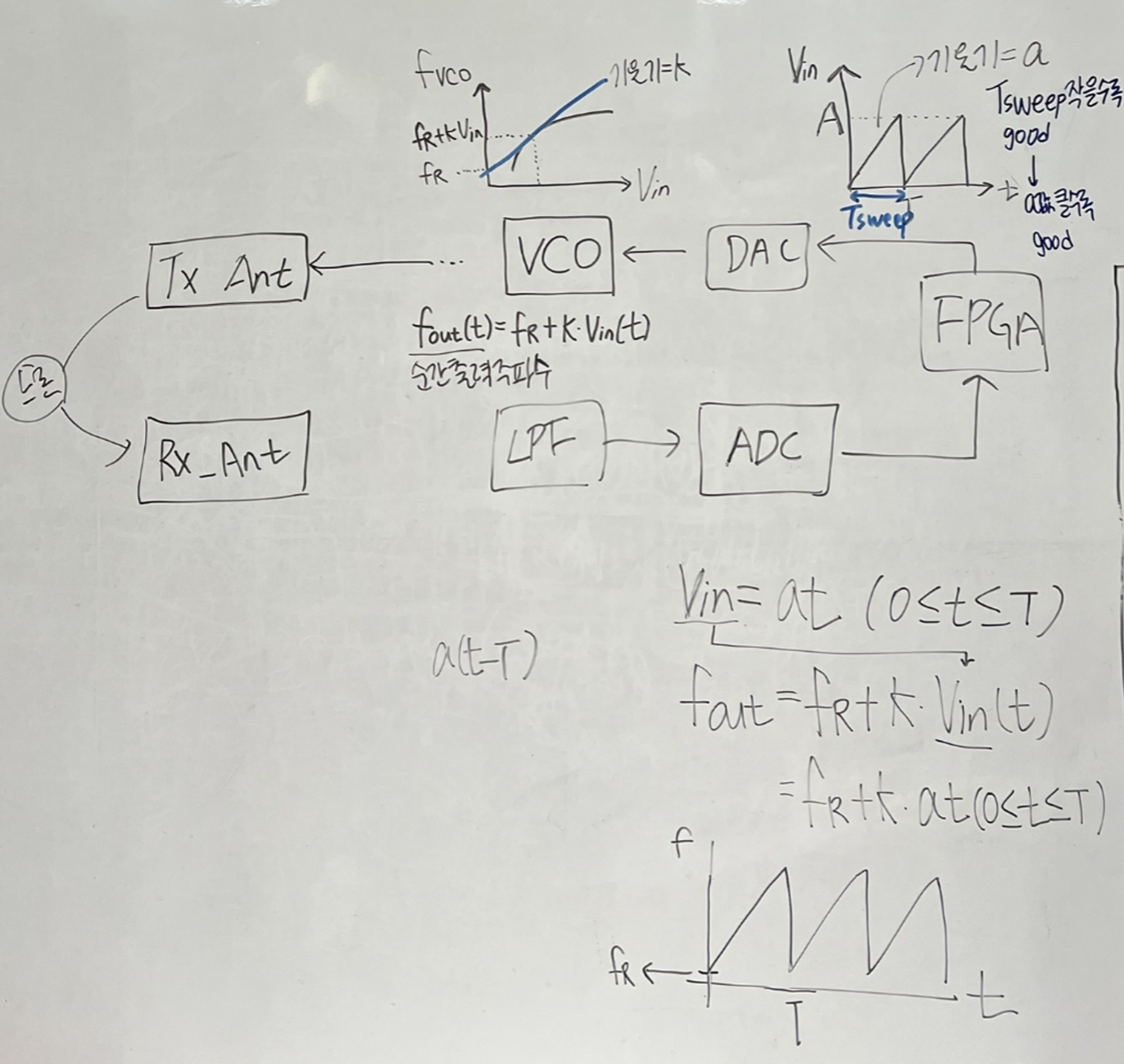

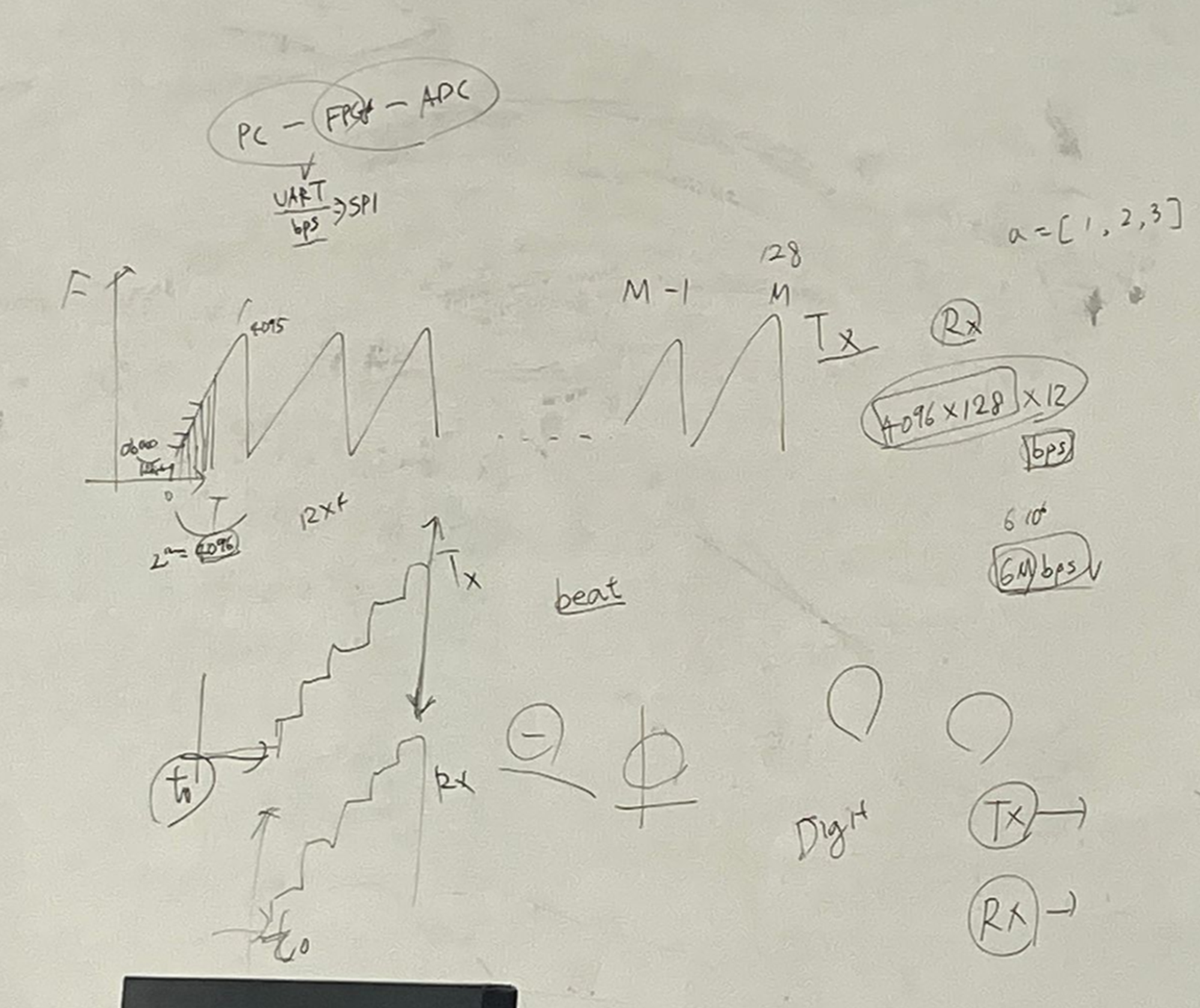

드론을 감지하기 위해 FMCW 레이더에서 보내는 신호를 FPGA에서 생성한다!톱니파에 해당하는 디지털 신호를 생성주파수 바꾸는건 VCO에서 수행내가 만들어야 할건 입력전압-시간 그래프에서 톱니파(아날로그) 파형에 해당하는 디지털 신호1초 주기로 관측하기 위해서 1초 카

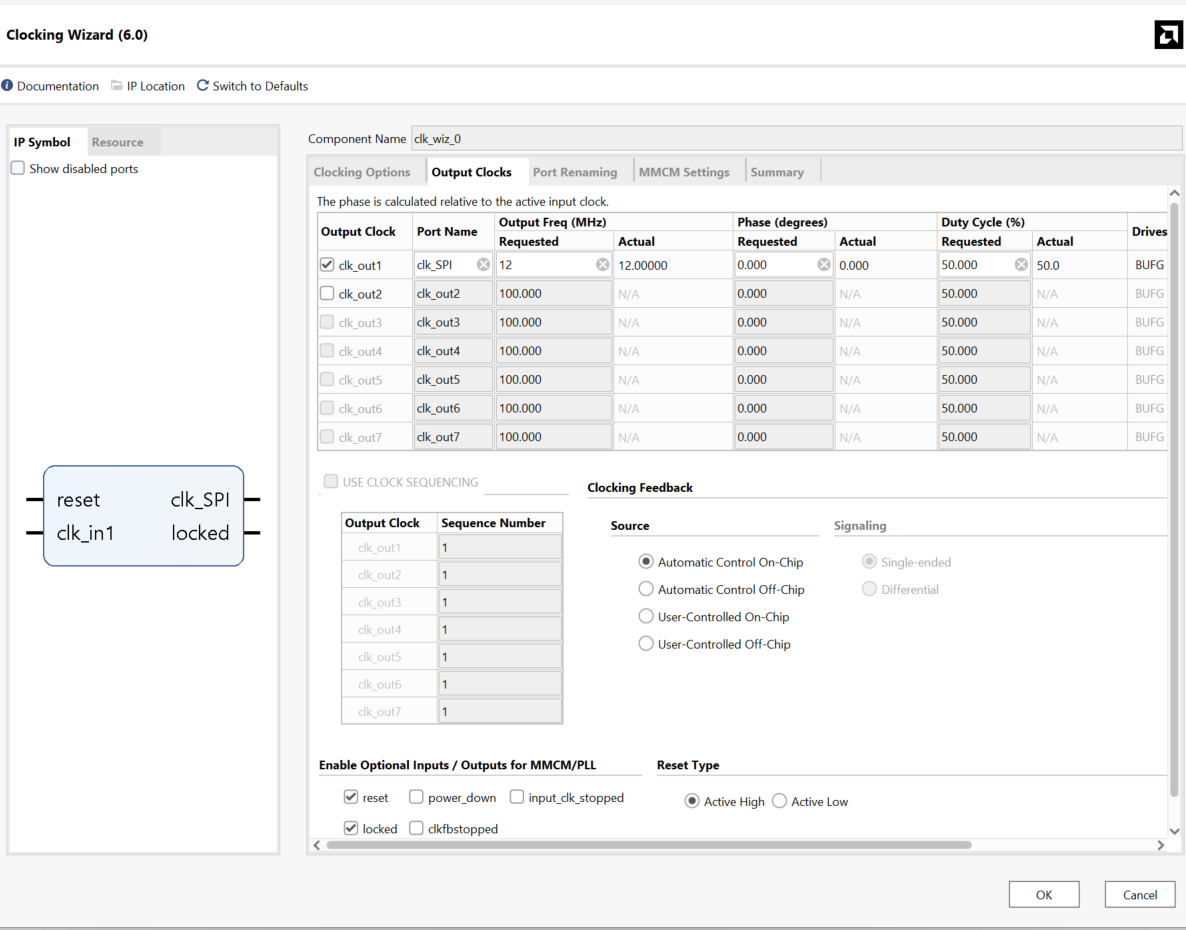

별거없는데 DAC에 맞는 clock을 만들어준 부분을 추가했다.16384(DAC가 14비트임->2의 14승개 데이터)개의 data를 400us 안에 처리한다고 생각하면(실제로는 200us안에 처리해야함->클럭 2배로 만들면 되는데 귀찮으니까 나중에 함)1초에는 40,9

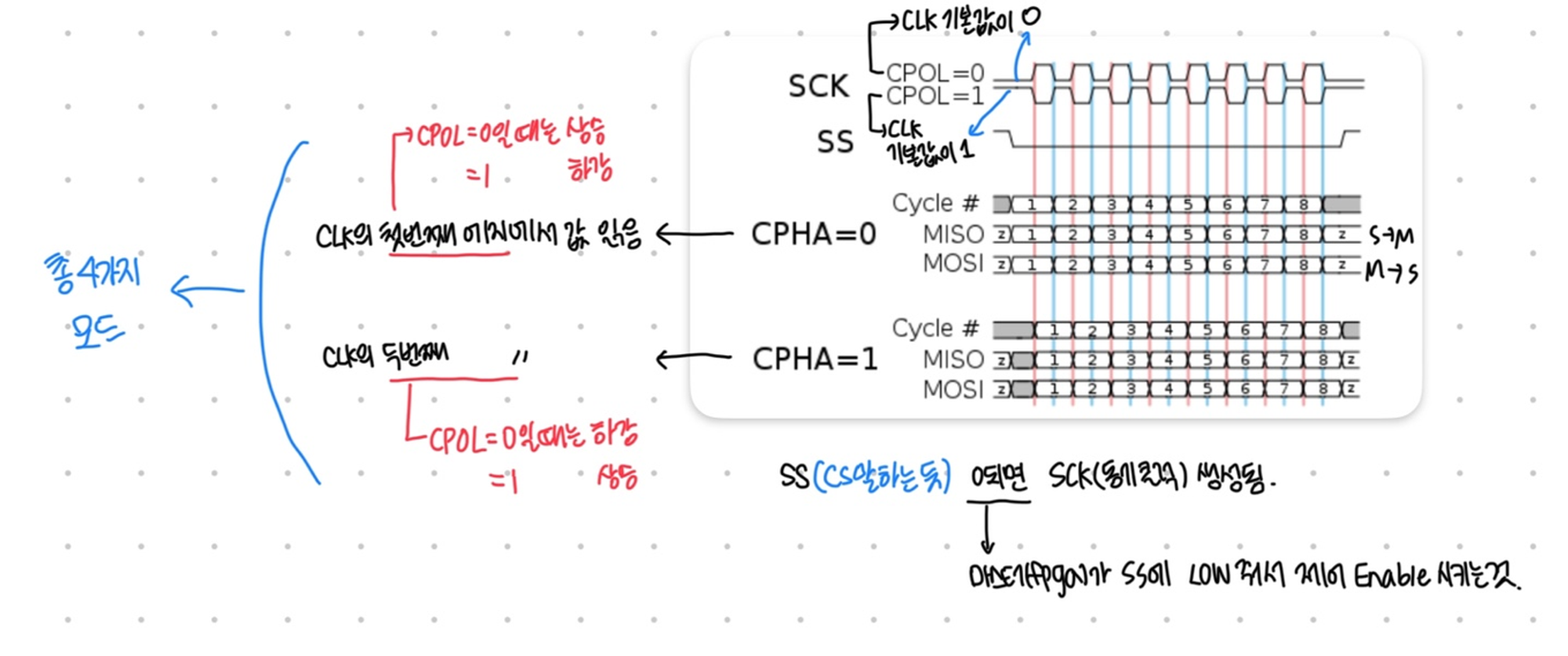

목표: FIFO 메모리에 저장되어 있는 데이터를 SPI 통신을 통해 PC단으로 넘겨준다SCLK(직렬 클럭): 마스터에서 출력하여 슬레이브로 입력해줌. 동기화 신호임 → FPGA에서 클럭 생성해서 주면 될 듯? 마스터(fpga)가 생성하는 클럭 기준으로 데이터 전송MOS

UART 통신과 달리 SPI 통신은 putty와 같은 프로그램으로 PC에서 데이터를 받을 수 없다\-> 별도의 HW와 SW툴이 필요한데 가격이 너무 비쌈\-> PC에서 SPI 데이터 받는 라이브러리와 이를 가능하게 하는? 칩이 들어있는 케이블을 이용해서 인터페이스 개발
