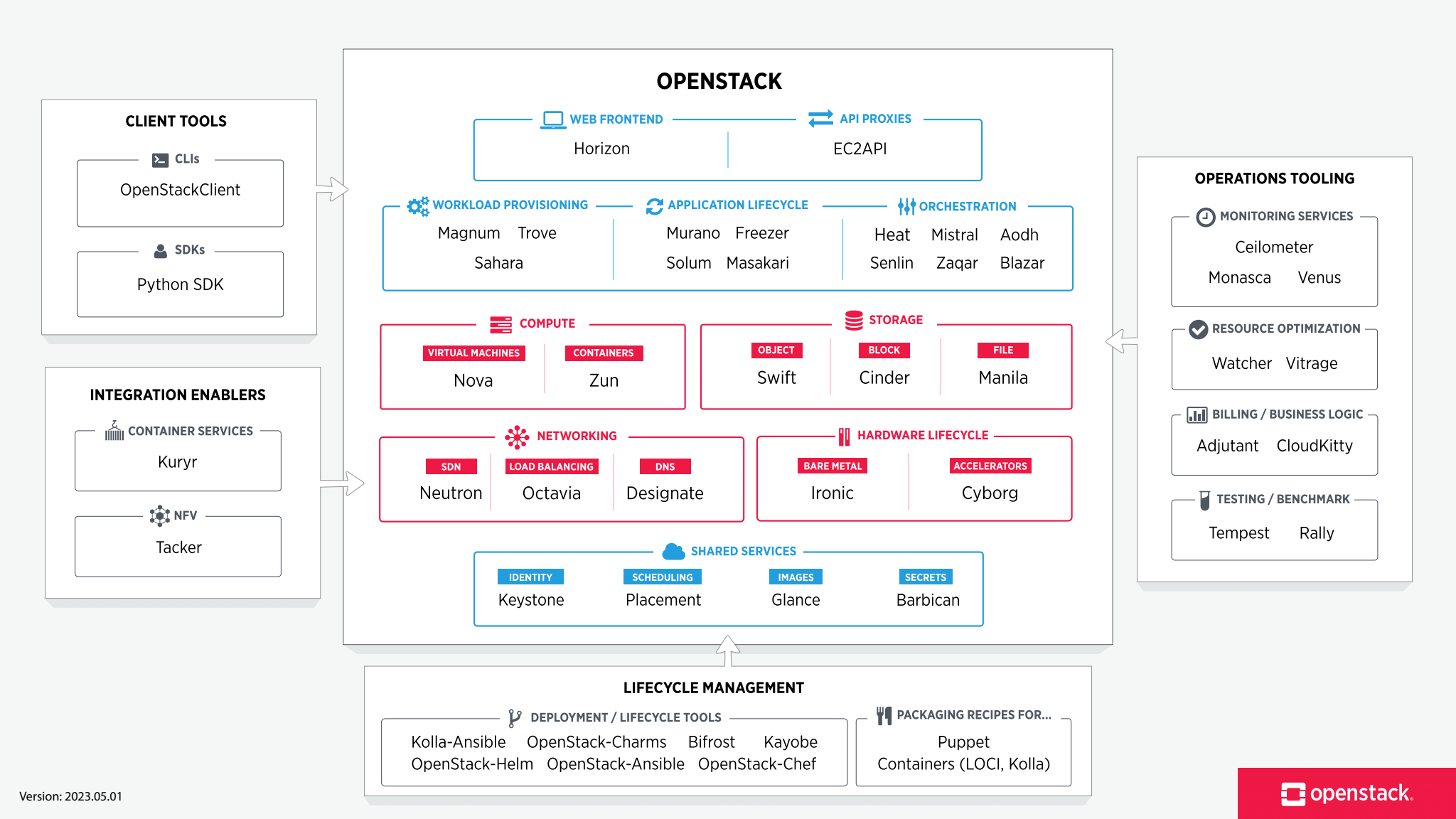

Horizon
- Standard Openstack Installation은 non-encerypted HTTP Channel을 사용한다
- 하지만 SSL Support를 Enable할 수도 있다
Main Functions
-
인스턴스 관리:
- 가상 머신(VM) 생성, 삭제, 수정, 재부팅 등 다양한 작업 수행 가능
- SSH 키 페어 관리 및 이미지 선택 기능 제공
-
네트워크 관리:
- 가상 네트워크 생성 및 설정
- 서브넷, 라우터, 플로팅 IP 관리 가능
-
스토리지 관리:
- 블록 스토리지(볼륨) 생성, 삭제 및 연결 관리
- 오브젝트 스토리지(Container) 관리
-
사용자 및 프로젝트 관리:
- 사용자 계정 및 역할(Role) 설정
- 프로젝트(테넌트) 생성 및 관리
-
모니터링 및 로그:
- 리소스 사용량 모니터링
- 시스템 이벤트 및 로그 조회
Horizon vs Horizon Dashboard
Horizon
- OpenStack의 웹 기반 인터페이스 프레임워크를 지칭하는 이름
- Django 프레임워크를 기반으로 개발되었으며, 확장성과 플러그인 개발을 지원
- OpenStack 대시보드를 포함하여 다른 사용자 정의 대시보드를 만들거나 확장하는 데 사용될 수 있음
- 만약 어떤 서비스가 Horizon과 통합되도록 개발되었다면, Connection을 위한 Hook를 생성할 것
Horizon Dashboard
- Horizon 프레임워크를 기반으로 개발된 기본 OpenStack 대시보드
- OpenStack의 리소스 관리(인스턴스, 네트워크, 스토리지 등)에 초점을 맞춘 기본 제공 인터페이스
- 사용자가 OpenStack 환경과 상호작용할 수 있도록 Horizon 프레임워크를 통해 제공되는 구체적인 구현
- Dashboard로 조작되는 모든 동작은 API Call을 통해 이루어진다
| 항목 | Horizon | Horizon Dashboard |
|---|---|---|
| 역할 | 웹 프레임워크 | OpenStack 기본 대시보드 |
| 확장성 | 사용자 정의 대시보드 제작 가능 | 확장성은 제한적 |
| 포커스 | 프레임워크 기능 자체 | OpenStack 관리 및 UI 제공 |
User, Project(Tenant) Creation
Project와 User는 Keystone을 통해 관리된다.
이는 Horizon의 Identity에서 확인할 수 있다.

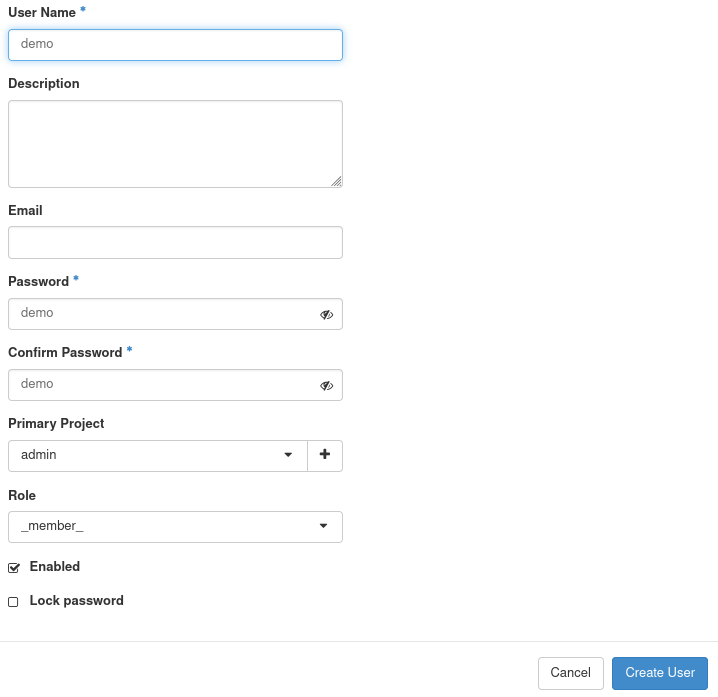

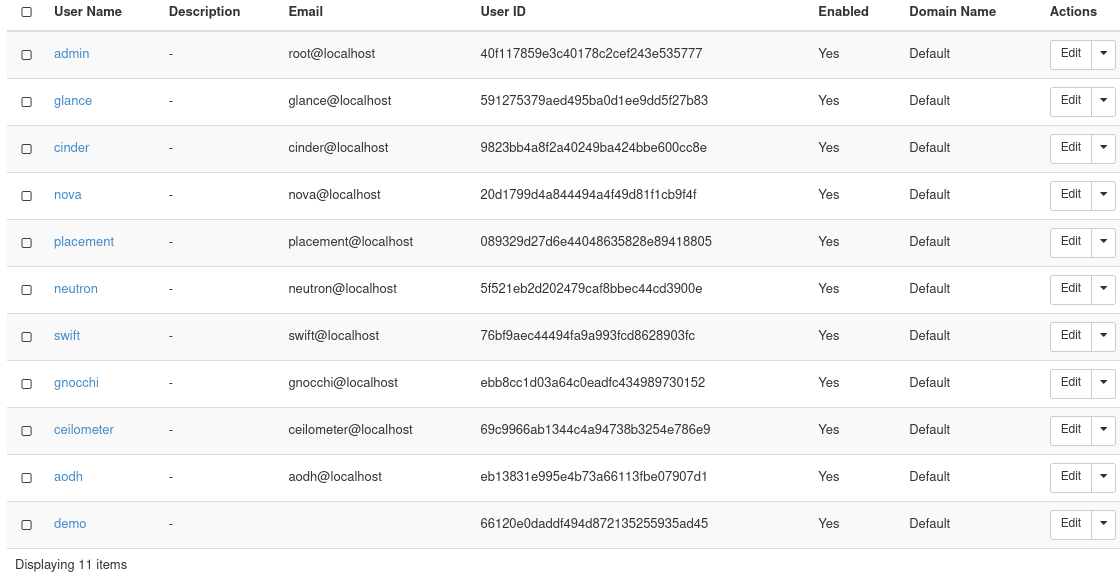

이후 위와 같이 GUI를 통해 admin 프로젝트에 assign된 demo User를 생성한다.

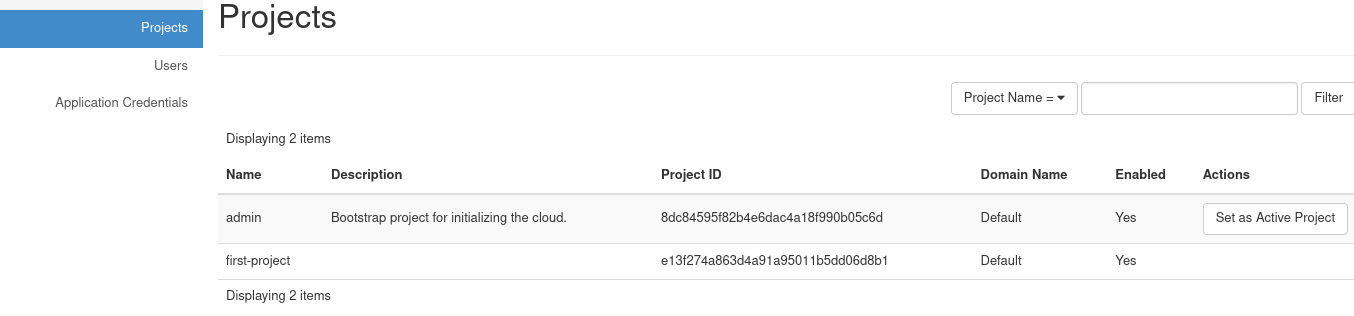

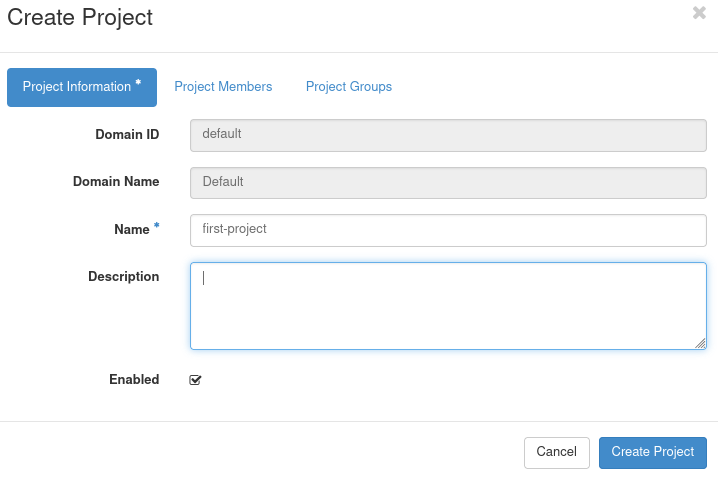

이후 first-project라는 프로젝트를 생성한다.
현재 우리가 생성한 클라우드에는 default라는 도메인만이 존재하기 때문애 해당 입력 폼이 비활성화되어 있다.
Default Domain은 OpenStack 설치 시 기본적으로 제공되며, 새로운 Domain을 생성하여 커스터마이징이 가능하다.

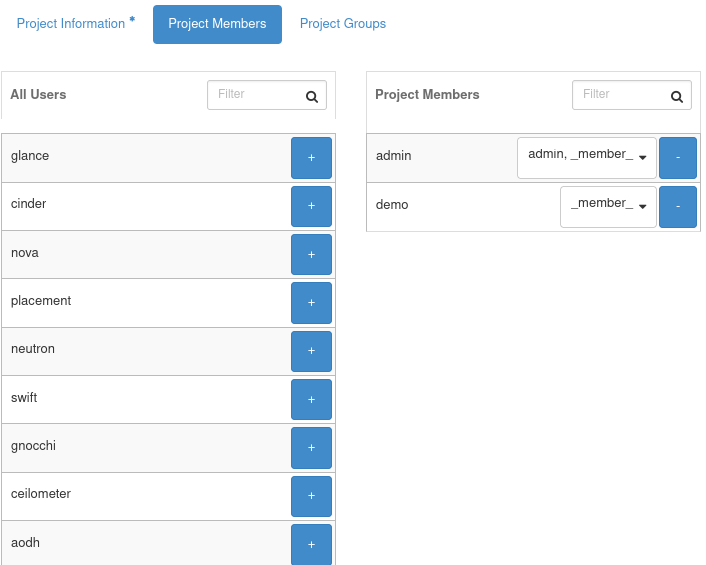

이후 위와 같이 Project에 Memeber를 추가한다.

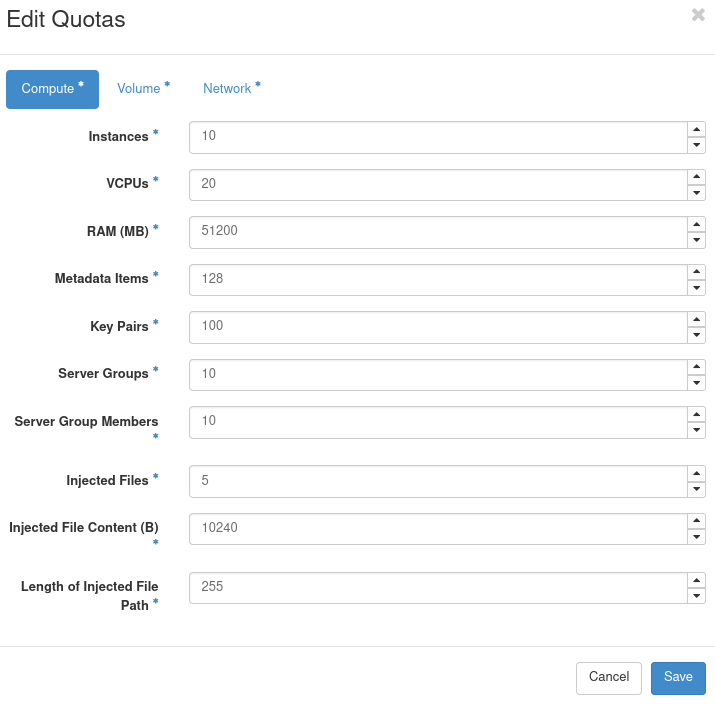

Quota 옵션으로 해당 클라우드의 Resource의 Capacity를 조정하고 할당할 수 있다.

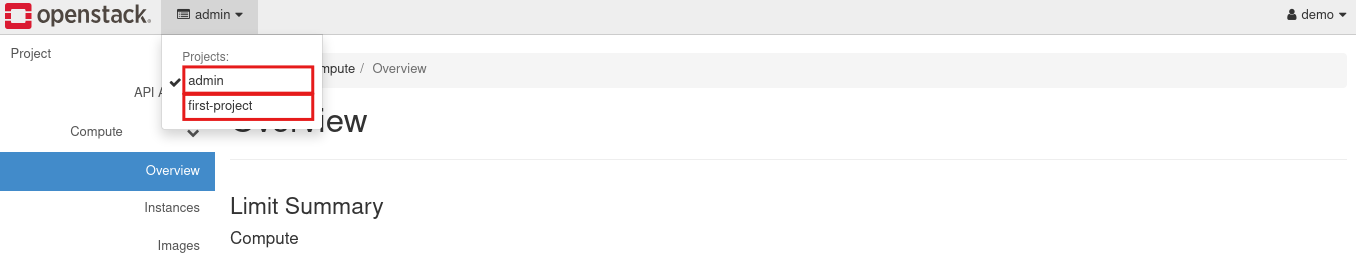

이후 demo user로 다시 로그인 했을 때 해당 user가 여러 프로젝트에 속해있다면, 위와 같이 drop down 메뉴에서 프로젝트를 선택할 수 있다.
Services Walkthrough
Compute

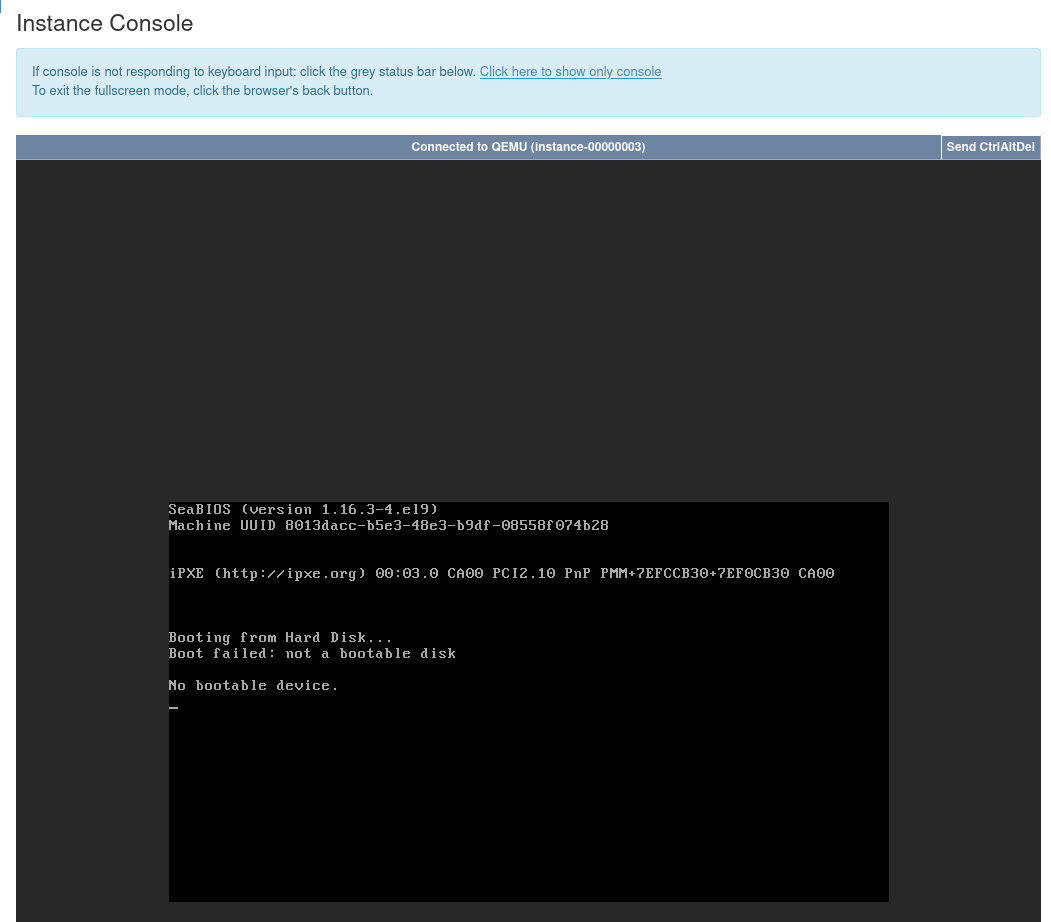

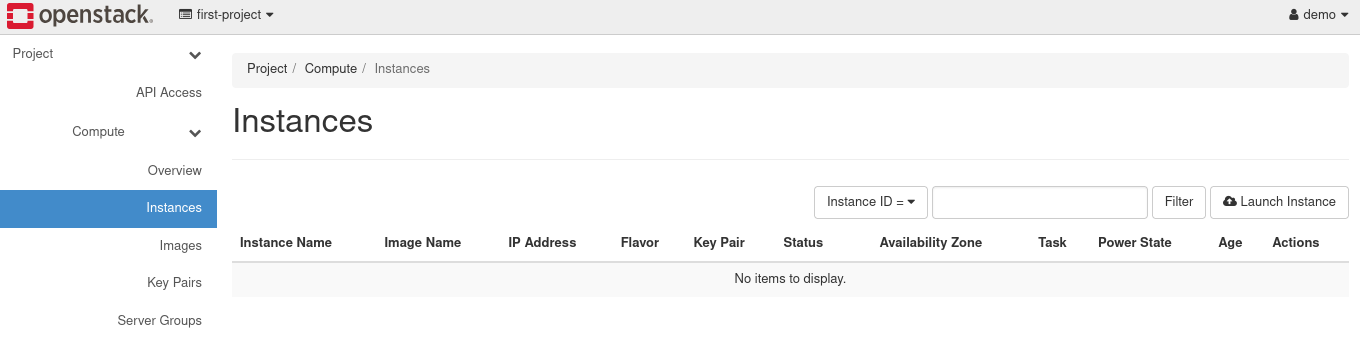

Instances
- 클라우드 환경에서 생성된 가상 머신(Virtual Machine)을 의미
- Nova(Compute 서비스)를 통해 생성되며, 사용자는 다양한 설정(IP, 이미지, 플레이버 등)을 기반으로 인스턴스를 배포하고 관리할 수 있음

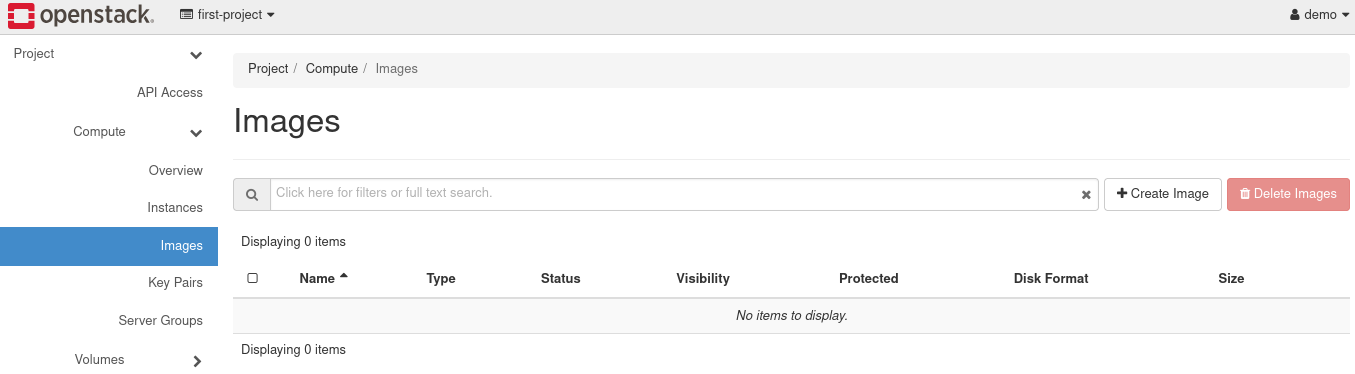

Images
- 가상 머신(Instance)을 생성하기 위한 디스크 이미지 파일
- 운영 체제(OS), 애플리케이션, 설정 정보 등이 포함된 템플릿 역할을 하며, Glance(Image 서비스)에 의해 관리

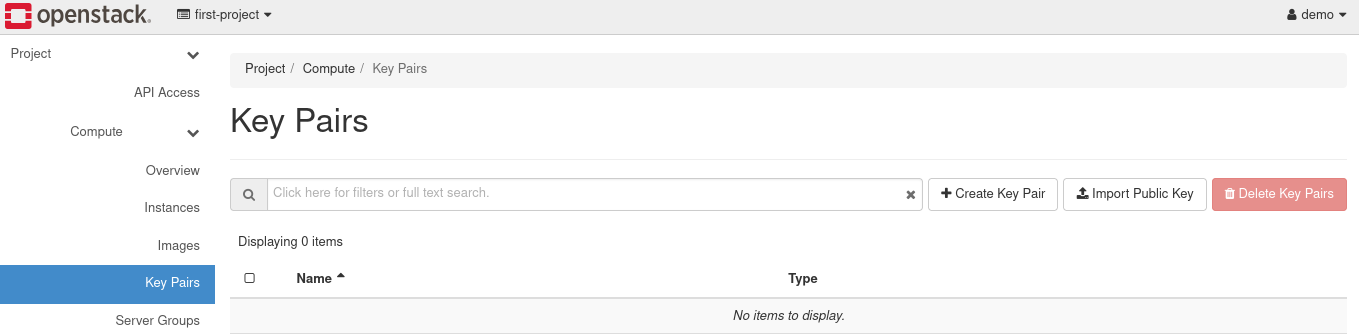

Key Pairs
- 가상 머신(Instance)에 안전하게 접근하기 위해 사용되는 SSH 키의 쌍을 의미
- Public Key와 Private Key로 구성되며, Nova(Compute 서비스)에 의해 관리

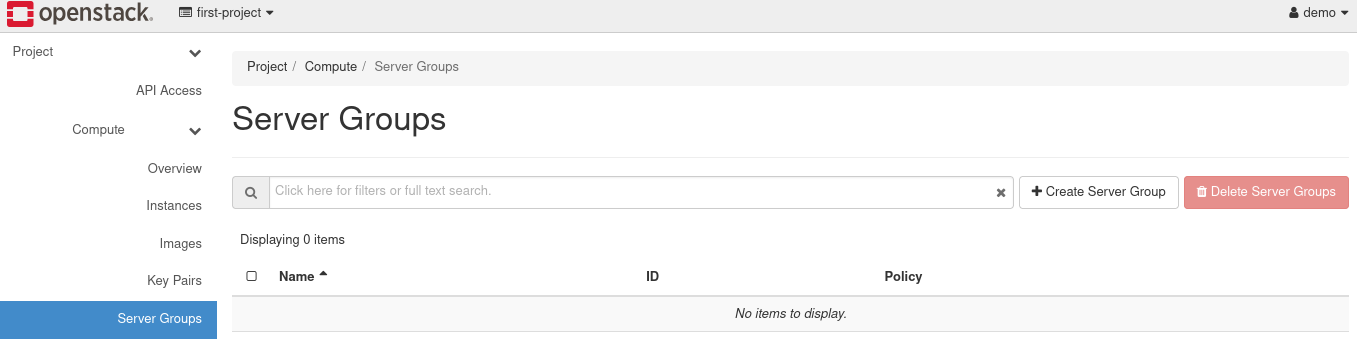

Server Groups
- 인스턴스(Instance) 배치 전략을 관리하기 위한 논리적 그룹
- 특정 규칙(정책)을 기반으로 인스턴스를 어떻게 물리적 호스트에 배치할지를 결정하여, 고가용성(HA) 또는 워크로드 최적화를 지원
Affinity: 같은 물리적 호스트에 인스턴스가 배치되도록 강제Anti-affinity: 다른 물리적 호스트에 인스턴스가 분산되도록 강제
Compute - Admin

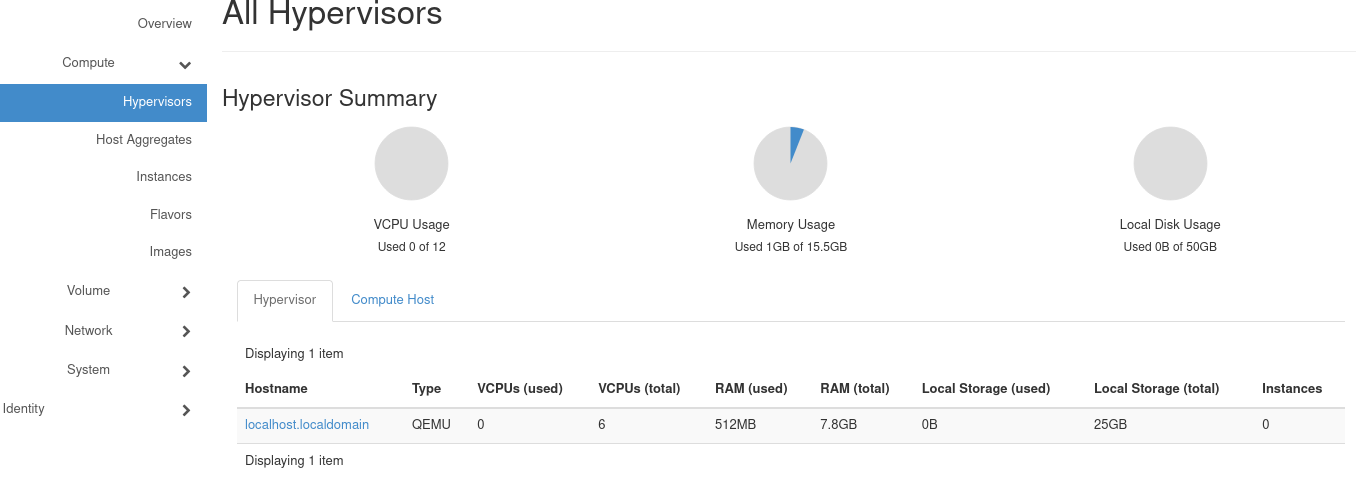

Hypervisors
- 가상 머신(Instance)을 생성하고 실행하기 위한 가상화 소프트웨어
- 물리적 하드웨어를 가상화하여 다수의 가상 머신을 실행할 수 있도록 함

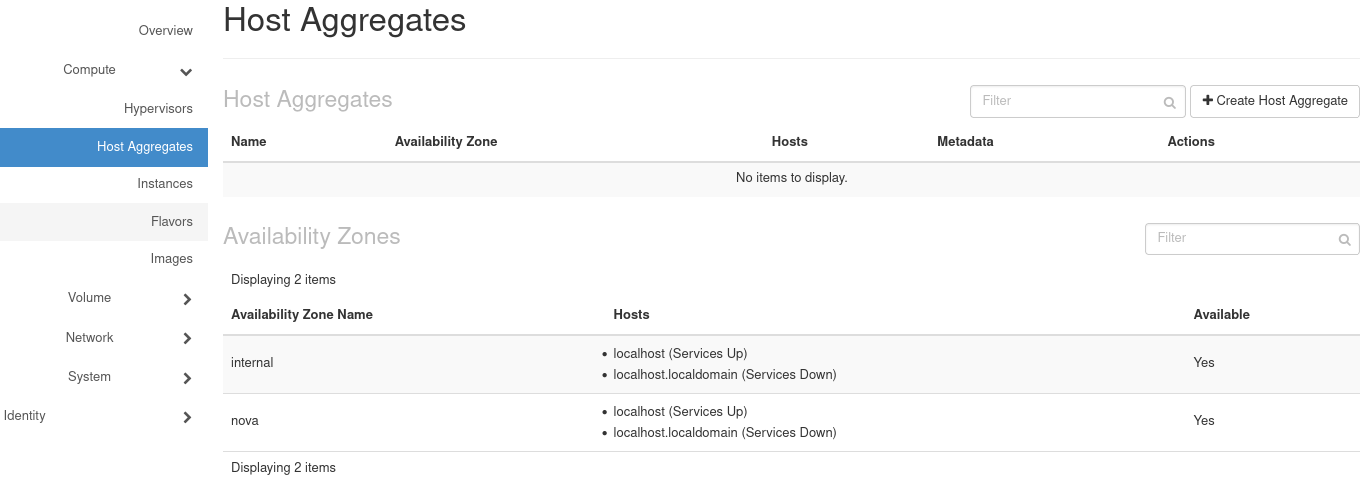

Host Aggregates
- 물리적 컴퓨트 노드(Compute Nodes)를 논리적으로 그룹화하여 리소스를 분리하고 관리하기 위한 메커니즘
- 컴퓨트 노드를 특성(예: CPU 유형, 지역, 스토리지 유형)별로 그룹화하여 특정 워크로드에 적합한 노드에 인스턴스를 배치
- Host Aggregates는 메타데이터(키-값 쌍)를 정의하여 노드의 속성을 설명하고 관리
- Host Aggregates는 Availability Zones와 결합하여 물리적 리소스의 고가용성 설계를 지원

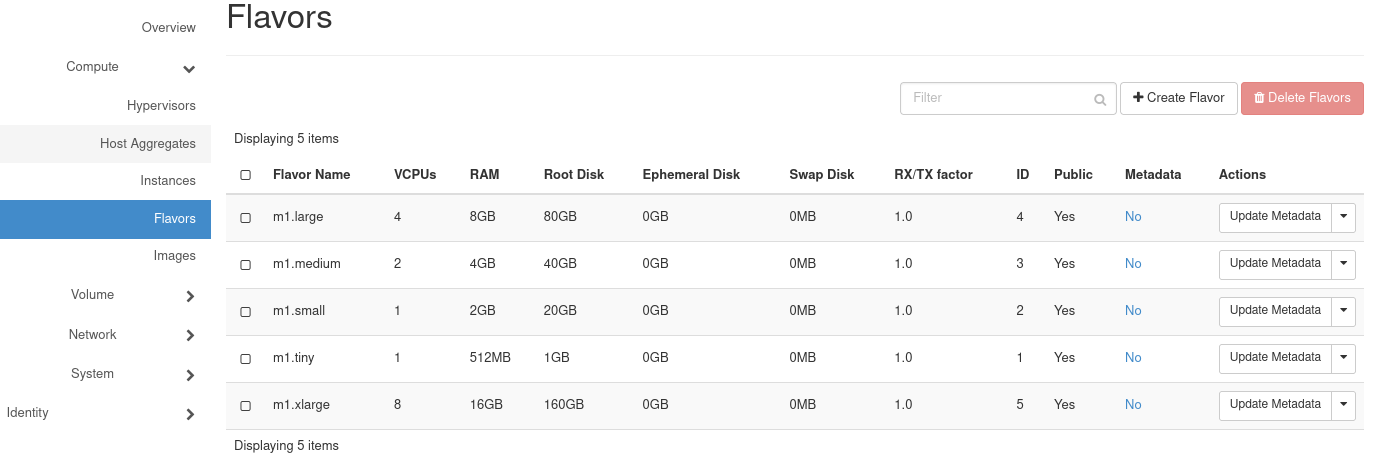

Flavors
- 가상 머신(Instance)의 컴퓨팅 리소스(CPU, 메모리, 디스크 크기 등)를 정의한 템플릿
- 사용자는 Instance를 생성할 때 원하는 크기와 구성을 선택하기 위해 Flavor를 사용
Volume

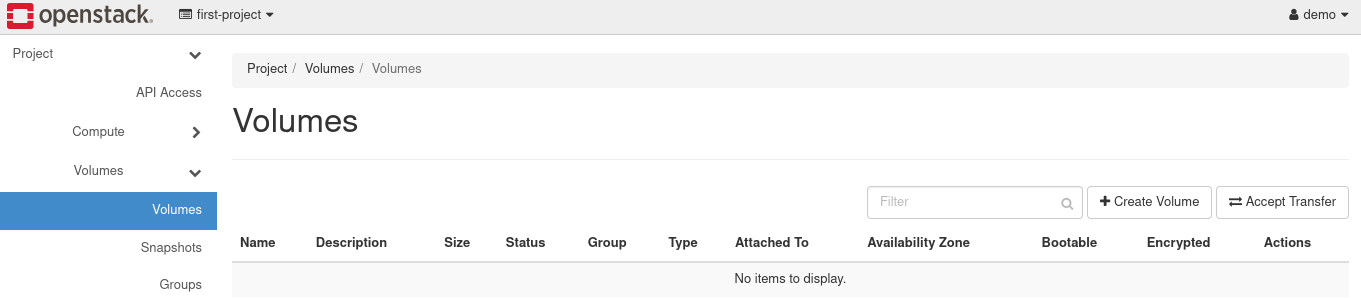

Volumes
- 가상 머신(Instance)에 연결하여 사용할 수 있는 블록 스토리지(Block Storage)를 의미
- 독립적으로 관리되는 스토리지 장치로, Cinder(Block Storage Service)에 의해 생성 및 관리
- Volume은 Instance와 별도로 존재하며, 필요에 따라 다른 Instance에 재사용하거나 연결할 수 있음

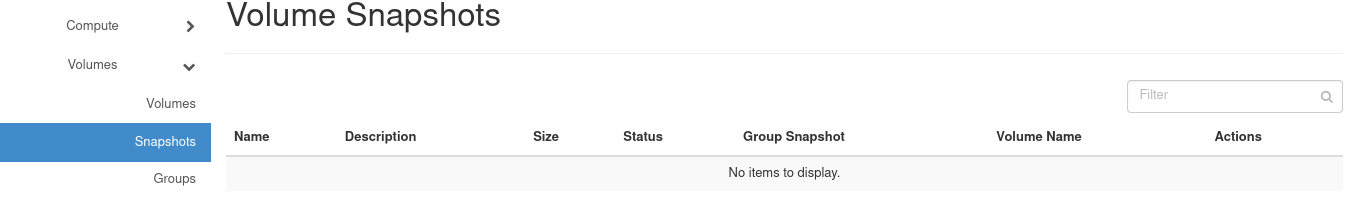

Volume Snapshot
- Volume의 특정 시점 상태를 캡처한 읽기 전용 복제본
- Cinder에 의해 관리되며, 데이터 백업 및 복구, 복제본 생성에 사용

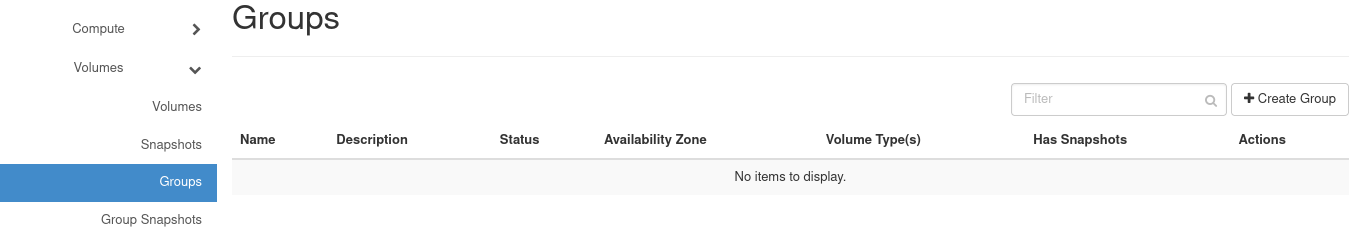

Groups
- Cinder에서 여러 개의 Volume을 논리적으로 그룹화하여 관리하기 위한 기능
- 여러 Volume을 묶어 공동의 작업(스냅샷, 복제 등)을 수행할 수 있도록 지원
Groups Snapshot
- Volume Group의 특정 시점 데이터를 캡처한 복제본
- 여러 Volume이 포함된 Group의 상태를 한 번에 캡처하여 데이터의 일관성을 유지하고, 백업 또는 복구를 지원
Volume - Admin

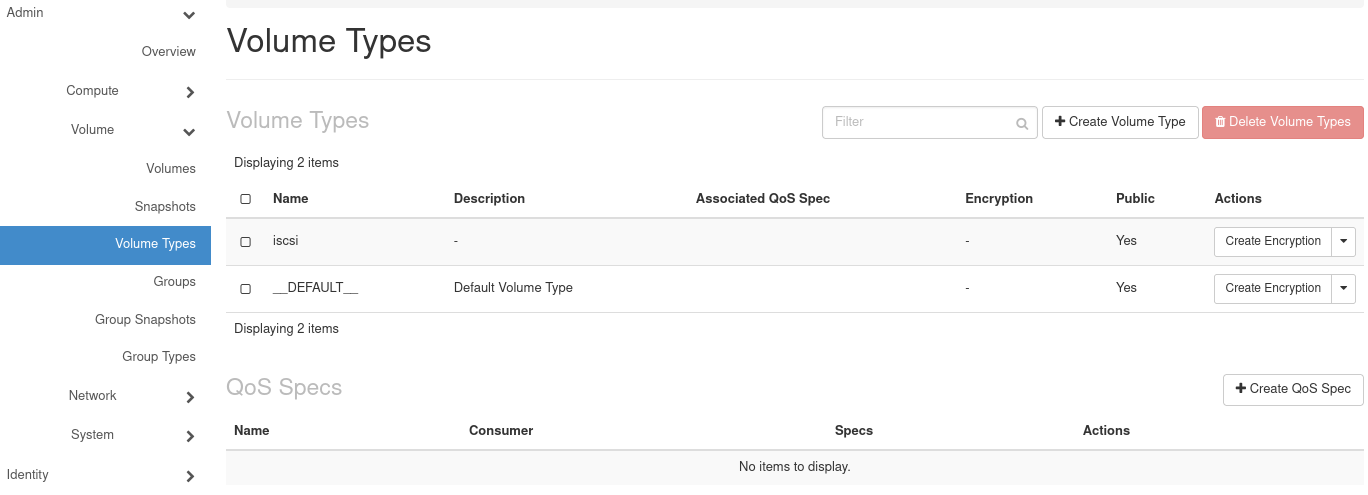

Volume Types
- 블록 스토리지(Volume)에 대해 스토리지 계층(성능, 특성 등)을 정의하기 위한 분류 체계
- 다양한 스토리지 백엔드(예: SSD, HDD, 고성능 스토리지)를 구분하여 사용자 요구에 맞는 Volume을 생성할 수 있도록 지원

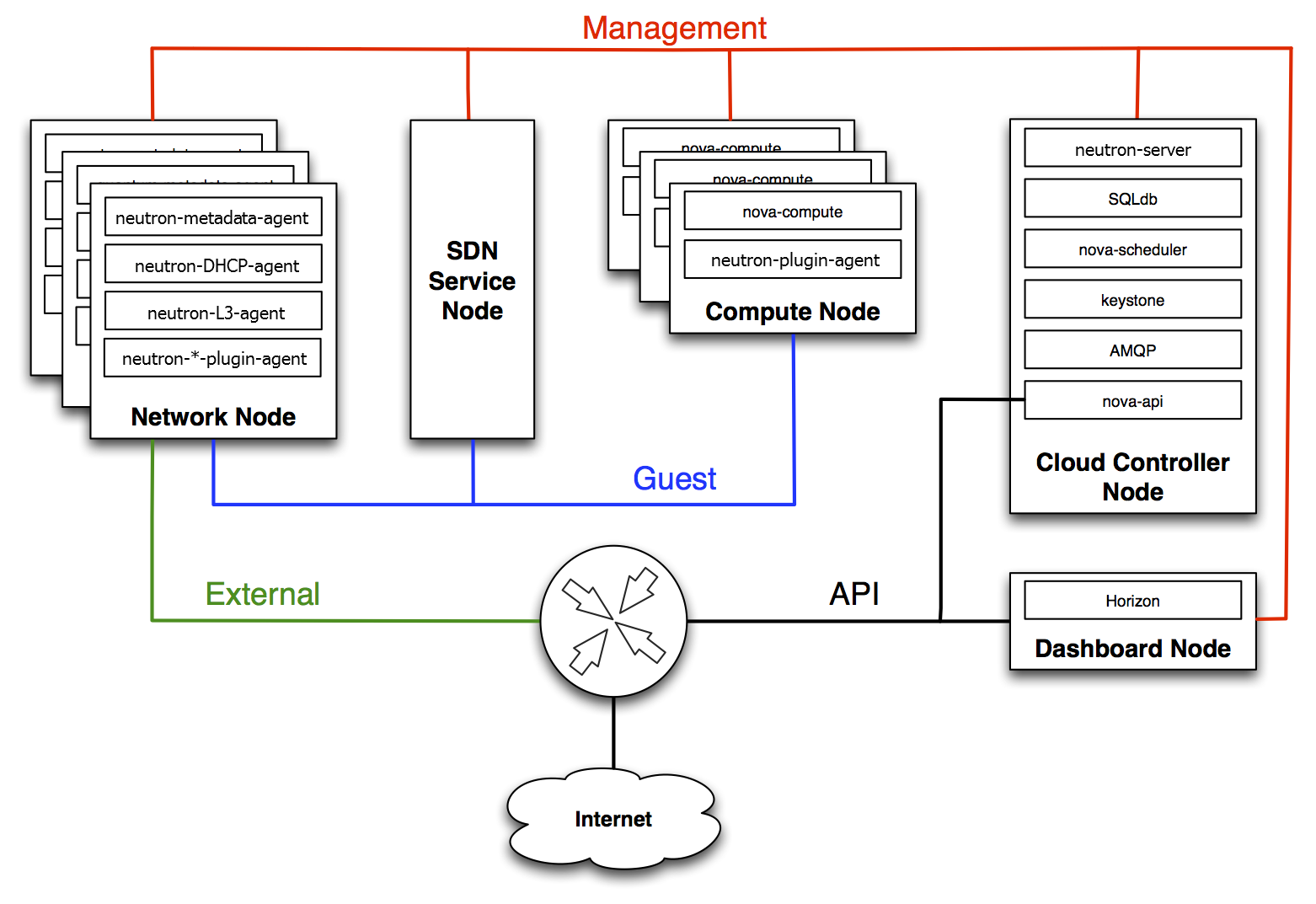

Network

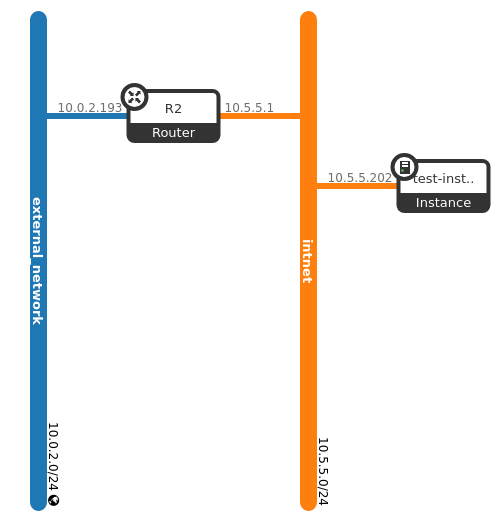

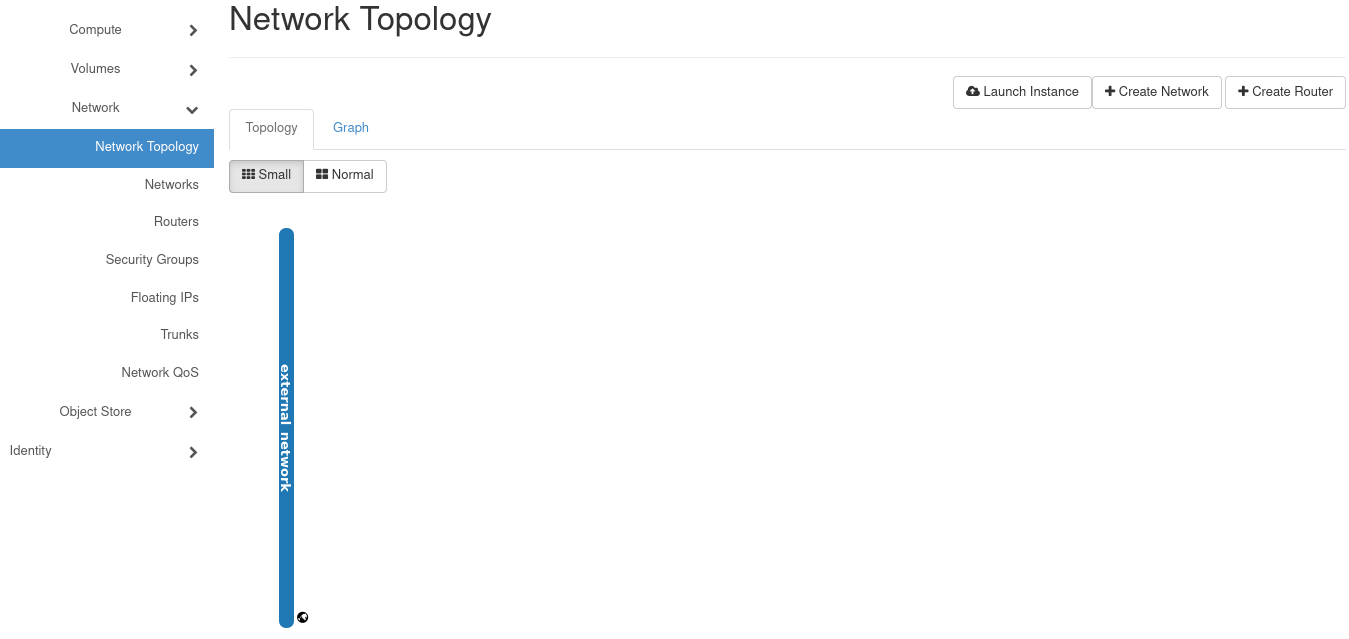

Network Topology
- 클라우드 환경에서 가상 네트워크의 구조와 구성을 시각적으로 보여주는 기능
- 네트워크, 라우터, 서브넷, 인스턴스 간의 연결 관계를 시각적으로 관리

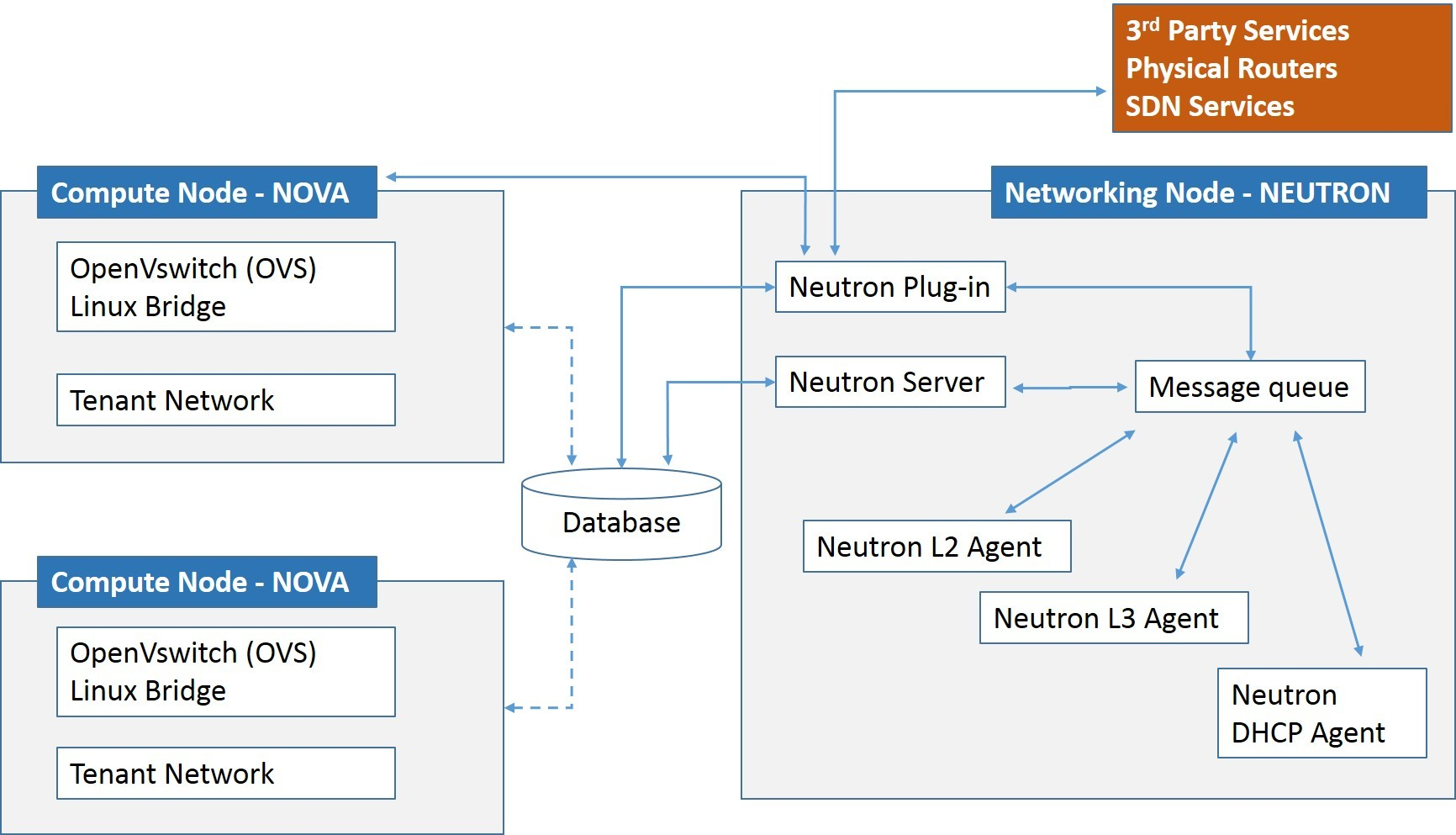

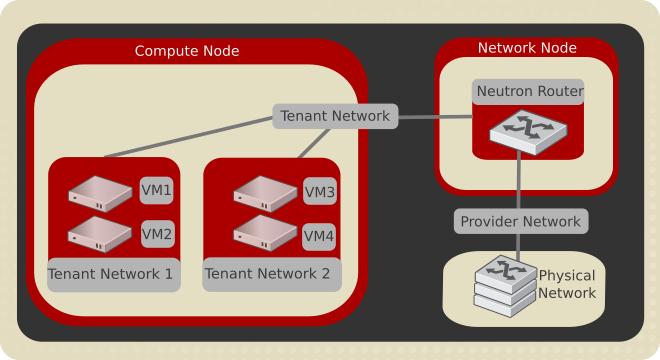

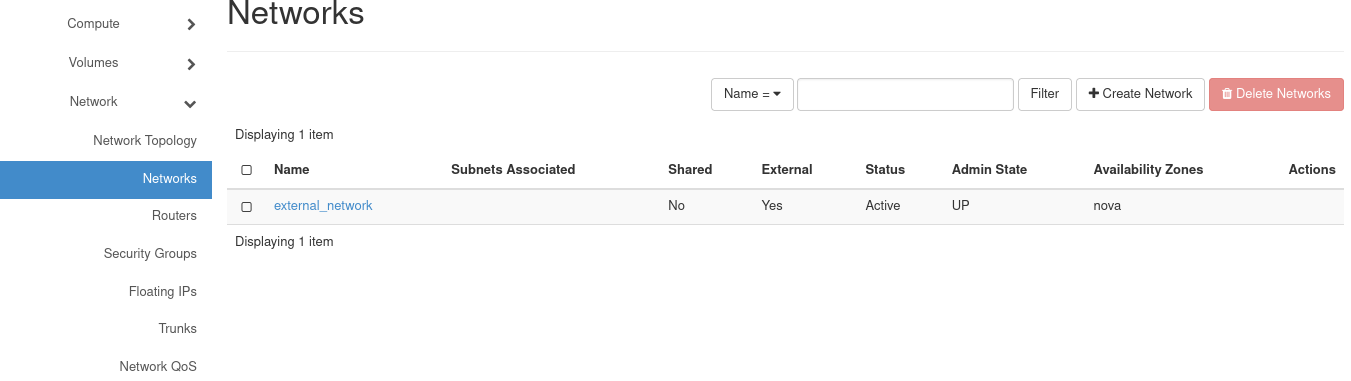

Networks

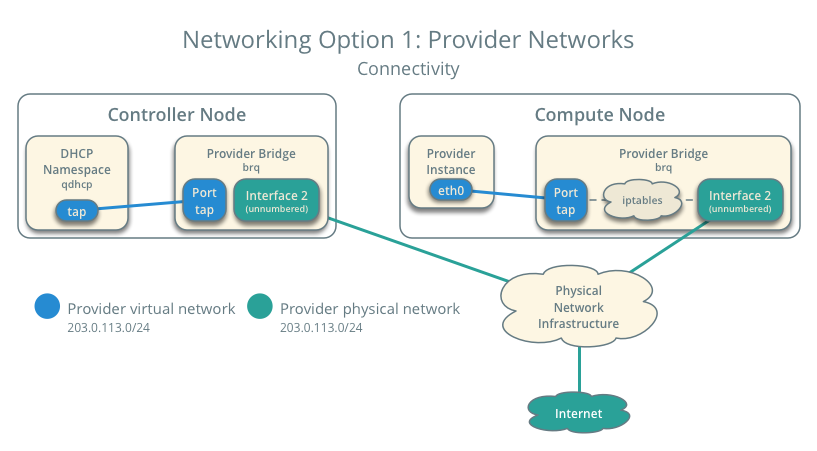

- 가상 머신(Instance) 및 기타 리소스 간의 통신을 지원하기 위해 제공되는 가상 네트워크
- Neutron(Networking 서비스)에 의해 관리되며, 사용자 정의 네트워크를 생성, 연결, 관리
- Private Network, Public Network, Floating IP 등을 통해 다양한 네트워크 아키텍처 구성 가능
- DHCP, 라우팅, 보안 그룹, 로드 밸런싱 등의 네트워크 서비스 지원

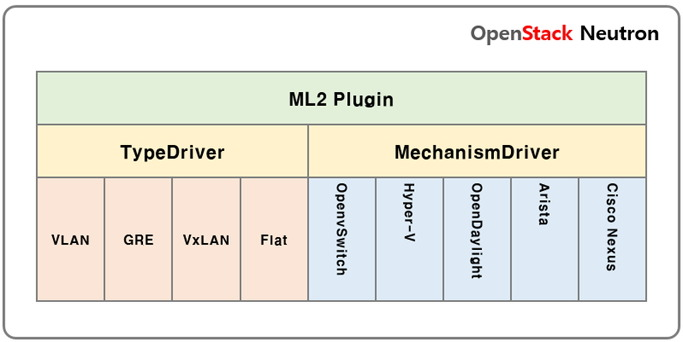

다양한 네트워크 유형
- Flat Network: 네트워크 격리가 없는 단순 네트워크.
- VLAN (802.1Q): 태깅된 VLAN을 통한 네트워크 격리.

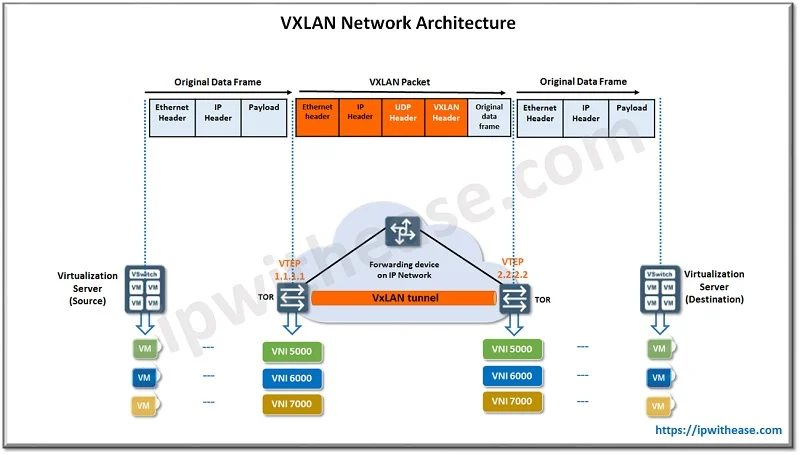

- VXLAN: 가상 네트워크 ID를 사용한 격리.

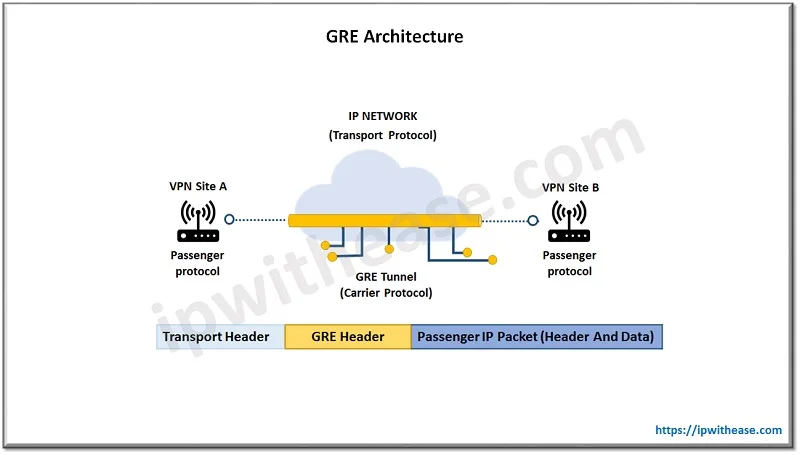

- GRE: 터널링을 통한 네트워크 격리.

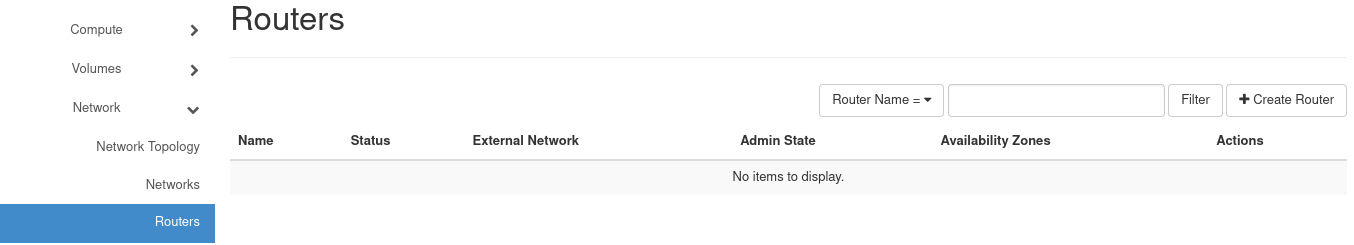

Routers
- 가상 네트워크 간 트래픽을 전달하고, 가상 네트워크(Private Network)를 외부 네트워크(Public Network)와 연결하는 네트워크 컴포넌트
- 라우팅 및 NAT(Network Address Translation)를 지원

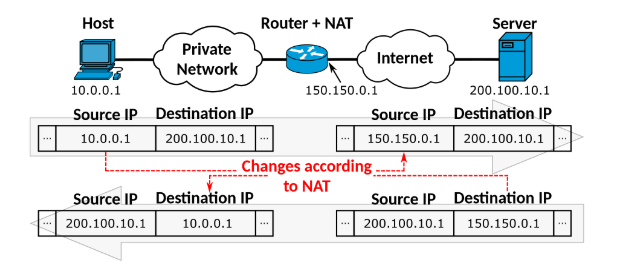

NAT
- Private Network의 IP 주소를 Public Network의
Floating IP로 변환하여 외부와 통신 가능
DHCP 및 DNS 중계
- 서브넷에 DHCP 또는 DNS 정보를 전달하여 네트워크 구성 자동화 지원

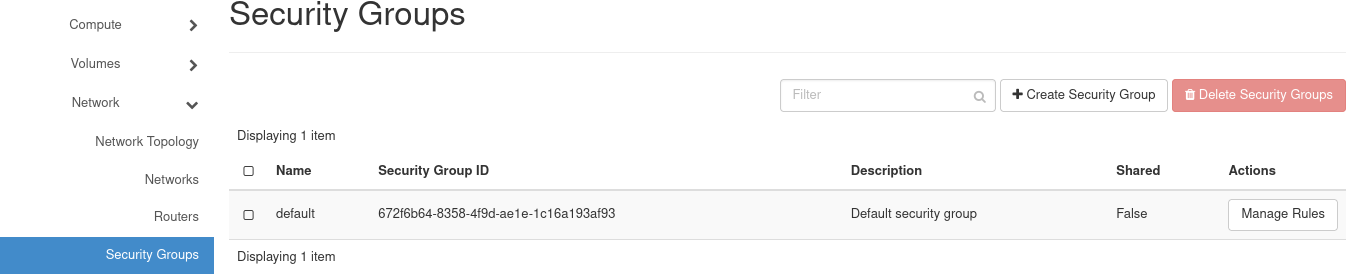

Security Groups
- 인스턴스(Instance) 네트워크 트래픽을 제어하기 위한 방화벽 규칙의 모음
- Ingress(수신) 및 Egress(송신) 트래픽에 대한 규칙을 정의하여, 인스턴스가 허용된 트래픽만 송수신하도록 보안 계층을 제공
- Security Group은 IP 주소, 포트, 프로토콜을 기반으로 인스턴스의 트래픽을 허용 또는 차단
- Security Group 규칙 변경 시 즉시 적용되어 인스턴스를 재부팅할 필요 없음

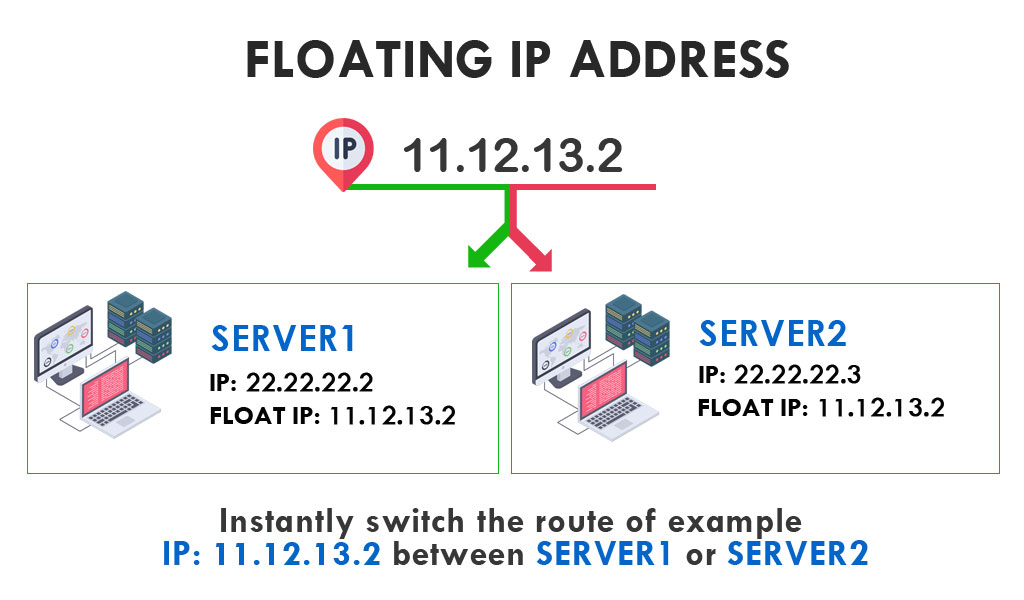

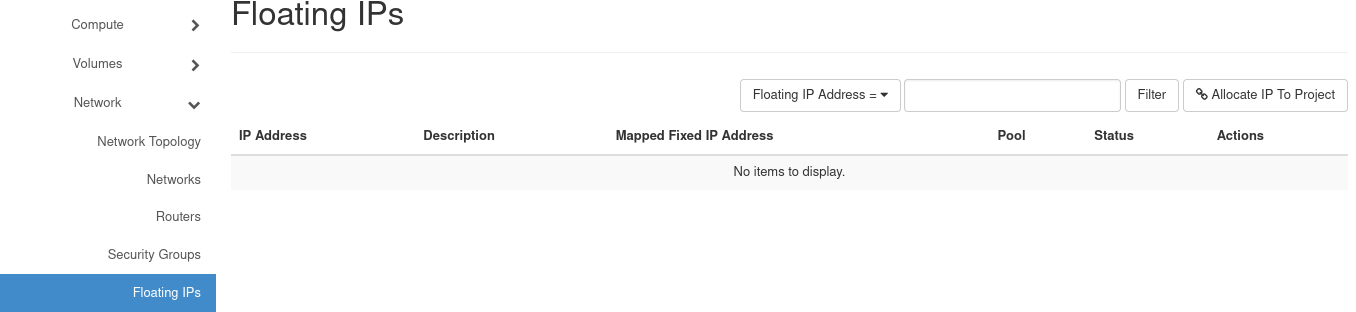

Floating IP
- 가상 머신(Instance) 또는 리소스에 동적으로 할당할 수 있는 공용 IP 주소
- 주로 Private Network에 연결된 Instance가 Public Network를 통해 외부 네트워크(예: 인터넷)와 통신할 수 있도록 설정할 때 사용
Use Case
- 외부 네트워크 연결:
- 웹 서버나 애플리케이션 서버와 같은 Instance가 인터넷에서 접근 가능하도록 설정.
- Instance 관리:
- Floating IP를 사용해 SSH 또는 원격 접속 도구를 통해 Instance 관리.
- 멀티테넌트 환경:
- 프로젝트별로 Floating IP를 할당하여 공용 네트워크 자원 분리.
ex.
- Private IP:
192.168.1.10(Instance의 내부 IP) - Floating IP:
203.0.113.10(외부에서 접근 가능한 공용 IP)
Trunks
- 네트워크 인터페이스(포트)를 통해 여러 VLAN 서브넷을 하나의 가상 머신(Instance)에 연결할 수 있도록 지원하는 기능
- Trunks를 사용하면 단일 네트워크 포트로 여러 VLAN(802.1Q 태그 기반)을 처리할 수 있음

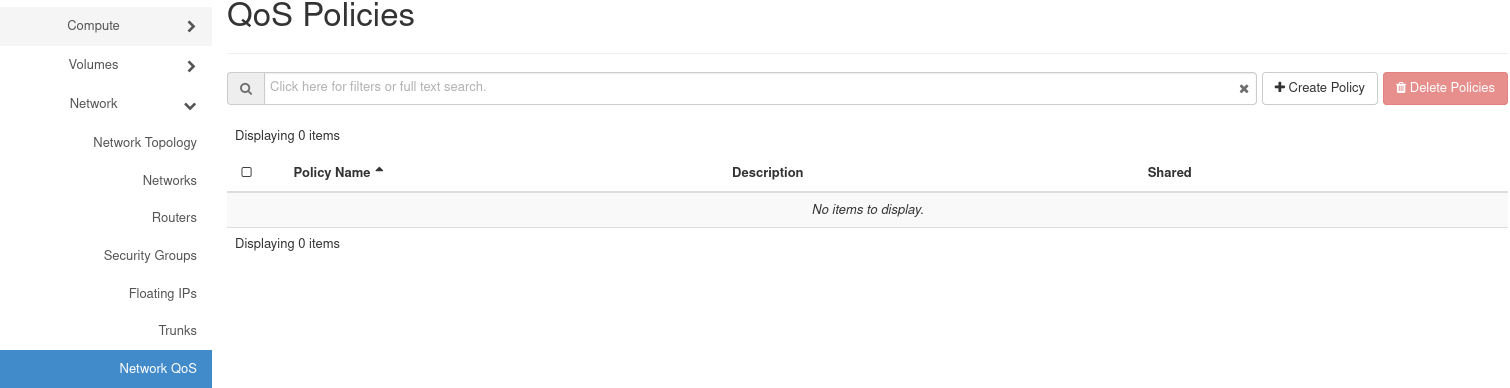

Network QoS
- 네트워크 트래픽에 대해 대역폭 관리와 트래픽 제어 정책을 설정할 수 있는 기능
- 네트워크 성능을 보장하고, 특정 트래픽 유형에 우선순위를 부여하거나 제한을 적용하는 데 사용
Network - Admin

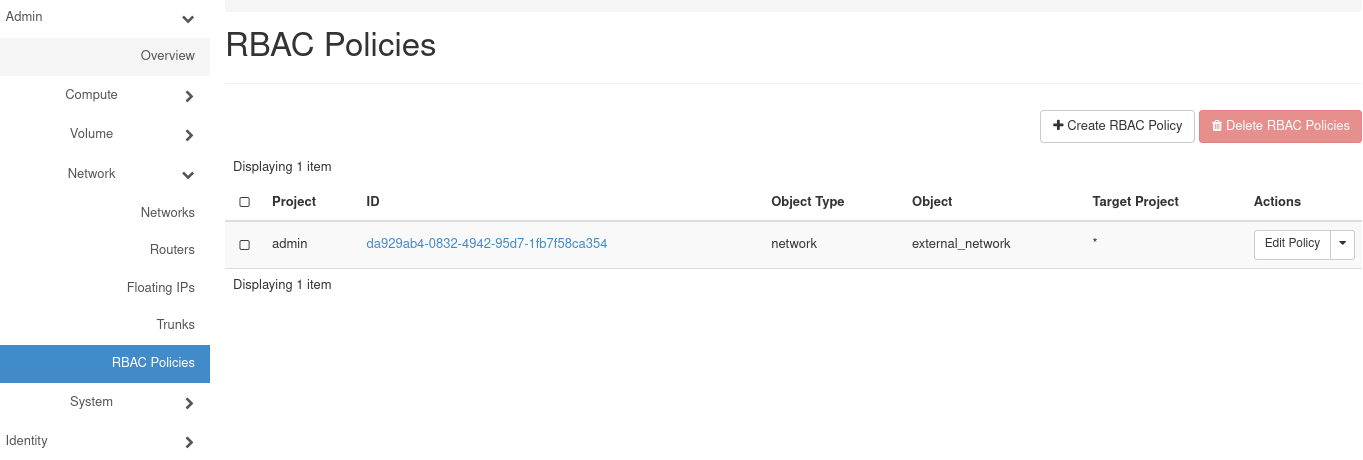

RBAC Policies
- 역할 기반 액세스 제어 정책으로, 특정 리소스(예: 네트워크, 프로젝트 등)에 대한 액세스를 역할(Role)에 따라 관리
- Neutron 및 기타 서비스에서 RBAC 정책을 사용하여 리소스 접근 권한을 세부적으로 제어
Object Store

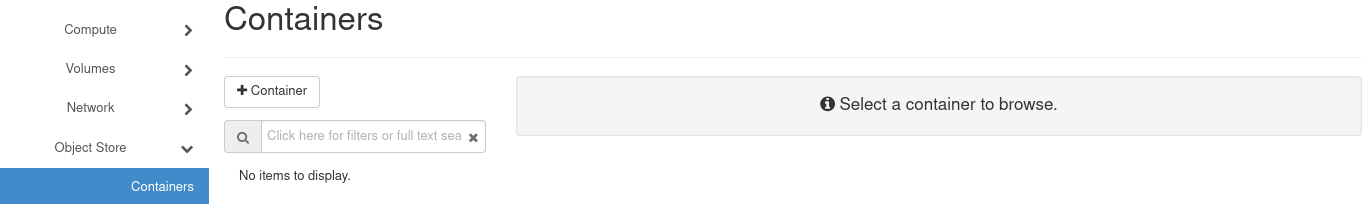

Containers
- 애플리케이션과 그 종속성을 단일 패키지로 격리하여 실행하는 가상화된 환경
- OpenStack Zun(Container Service)을 통해 컨테이너를 관리
- Docker, Kubernetes 등과 통합하여 컨테이너 기반 애플리케이션을 운영할 수 있습
System - Admin

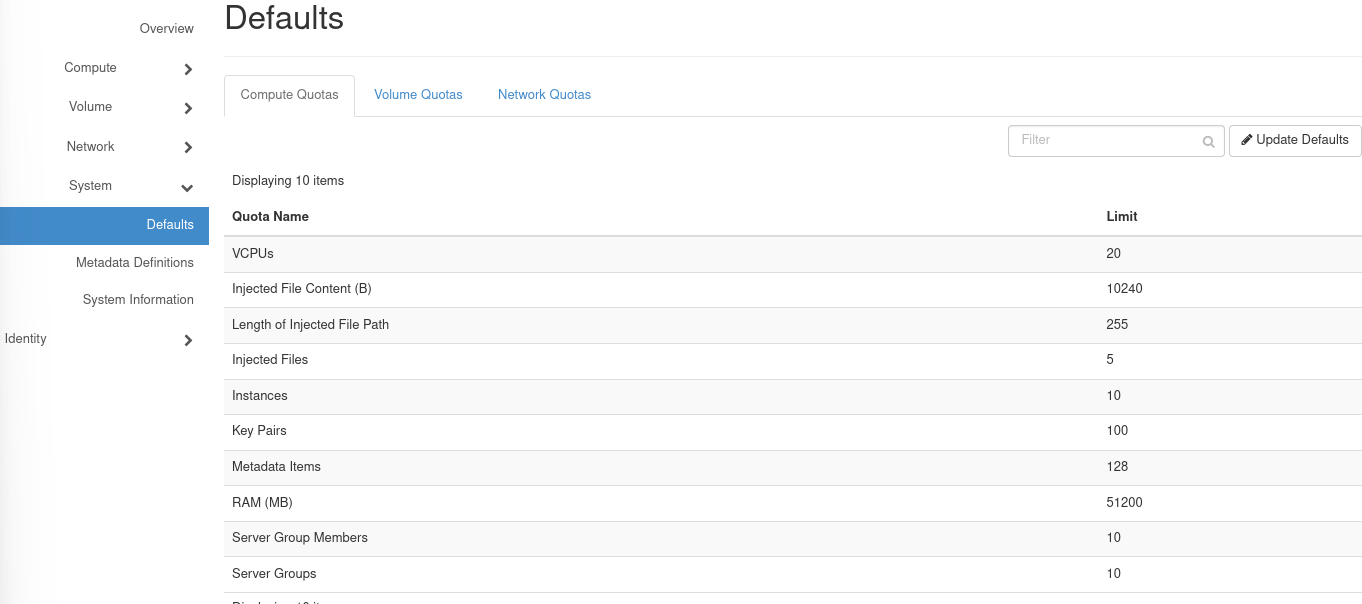

- default quota를 관리하는 것이 가능
System Information에서 다양 서비스에 대한 정보와 엔드포인트 확인 가능

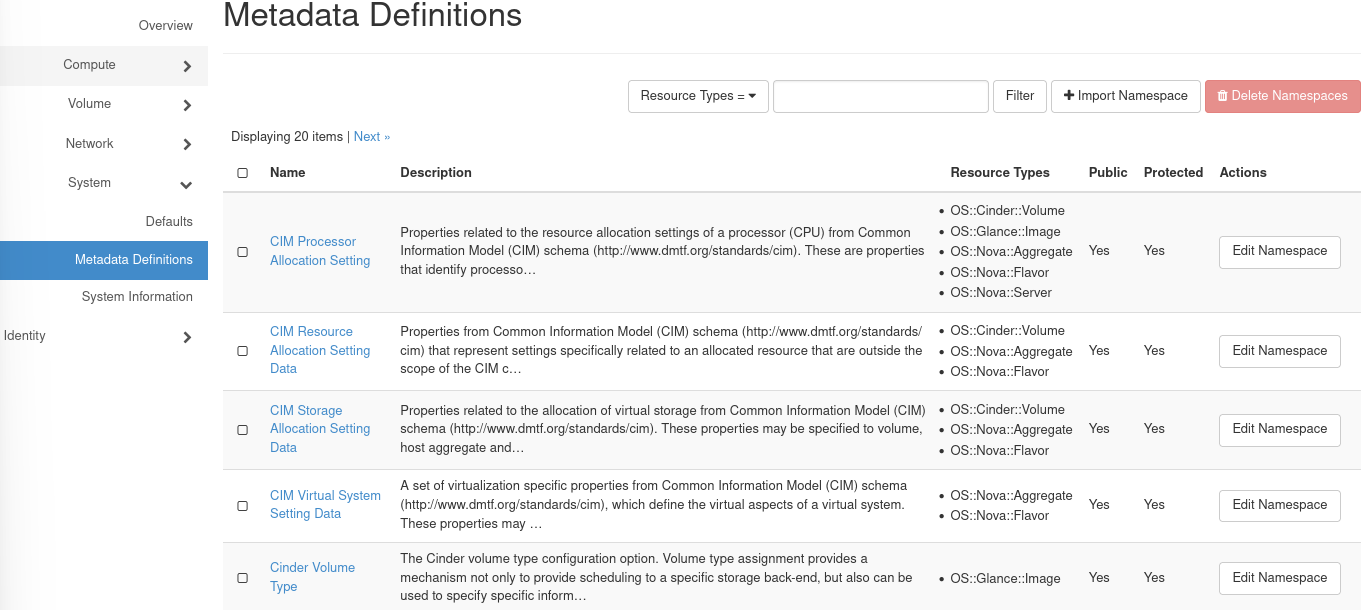

Metadata Definitions
- 리소스(예: 인스턴스, 볼륨, 네트워크 등)에 사용자 정의 메타데이터를 추가하여 리소스를 설명하거나 관리할 수 있도록 하는 기능
- 사용자 정의 속성, 태그 또는 추가 정보를 저장하는 데 사용되며, OpenStack Horizon 대시보드 또는 CLI를 통해 설정 및 관리할 수 있음
Identity
Project
- 리소스(컴퓨팅, 네트워크, 스토리지 등)를 논리적으로 구분하고 할당하기 위한 테넌트(Tenant) 또는 작업 공간
- 주로 사용자의 그룹이나 특정 애플리케이션, 환경을 위한 리소스 격리 단위로 사용
- ex. 회사의 부서별 Project:
- HR_Project: HR 부서 리소스 관리
- IT_Project: IT 부서 리소스 관리
- ex. 개발 환경별 Project:
- Dev_Project: 개발 환경
- Prod_Project: 운영 환경
Tenant
- OpenStack에서 Tenant는 특정 사용자 그룹이나 애플리케이션에 리소스를 격리하여 할당하는 논리적 단위
- Project와 동일한 개념으로, 초기 OpenStack에서는 Tenant라는 용어를 사용
Multitenancy
Multitenancy는 여러 Tenant(Project)가 하나의 OpenStack 클라우드 인프라를 공유하면서도, 서로의 리소스와 데이터가 격리되도록 지원하는 개념
Domain
- 사용자(User)와 Project(Tenant)를 그룹화하고 격리하는 최상위 관리 단위
- Domain 간 리소스 및 데이터가 격리되어 독립적으로 운영 가능
- 각 Domain은 별도의 관리 정책을 가질 수 있음
- OpenStack Identity 서비스(Keystone)에서 제공하며, 주로 멀티테넌트 환경에서 사용자와 리소스의 관리를 효율적으로 수행하기 위해 사용

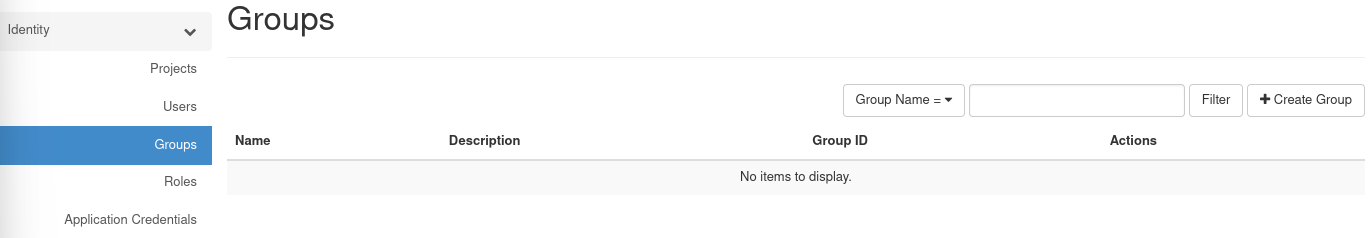

Groups
- 사용자(User)를 논리적으로 묶어 관리하기 위한 단위
- Keystone을 통해 그룹을 생성하고, 사용자에게 그룹을 할당하여 접근 권한을 효율적으로 관리

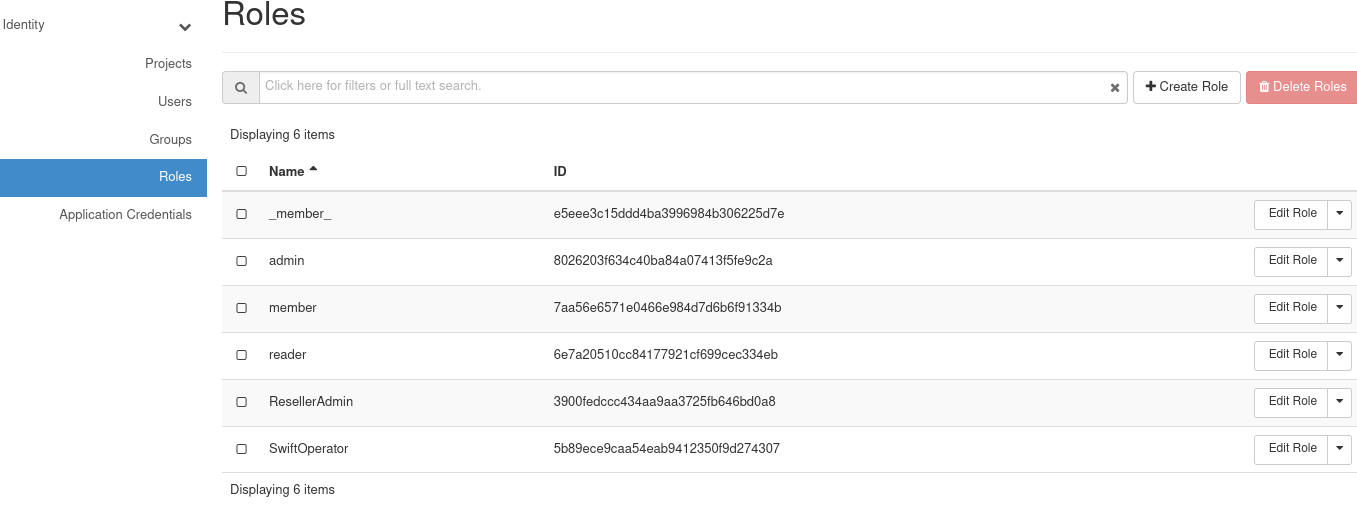

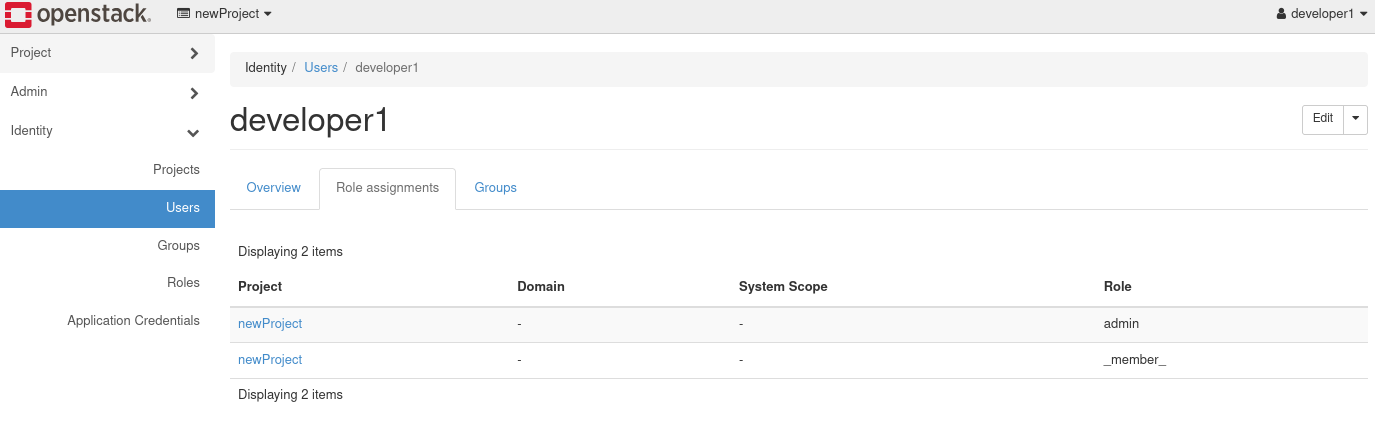

Roles
- 사용자(User) 또는 그룹(Group)이 특정 프로젝트(Project) 또는 도메인(Domain) 내에서 수행할 수 있는 작업을 정의하는 권한 집합
- Keystone을 통해 관리되며, 역할 기반 접근 제어(RBAC)를 구현하는 데 사용

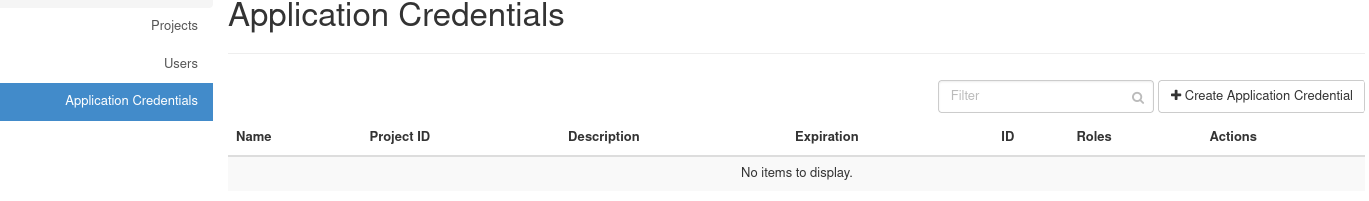

Application Credentials
- 애플리케이션이 특정 OpenStack 리소스에 안전하게 접근하도록 하기 위해 생성된 임시 인증 정보
- 사용자의 주요 인증 정보(예: 사용자 이름과 비밀번호)를 노출하지 않고도 애플리케이션이 OpenStack API에 접근할 수 있도록 함
- Application Credentials는 만료 기간을 설정할 수 있어, 필요 이상으로 사용되지 않도록 관리 가능
- 인증에 비밀키와 ID를 사용하여 애플리케이션의 인증 절차를 단순화
Use Case
-
API 기반 애플리케이션:
- 외부 애플리케이션이 OpenStack 리소스를 제어할 때, 사용자 비밀번호를 대신하여 Application Credentials를 사용
-
자동화 스크립트:
- 자동화 스크립트가 리소스를 생성, 삭제, 관리할 때 필요한 인증 정보 제공
-
권한 분리:
- 민감한 작업과 일반 작업을 구분하여 필요한 권한만 부여
-
CI/CD 파이프라인:
- 지속적 통합/배포 도구가 OpenStack과 안전하게 상호작용할 수 있도록 지원
CLI Client
OS Credential은 OpenStack Credential과는 아예 다르기 때문에, 별도로 인증해주어야 한다
CLI Credential
- Credential File은
RC File이라고 불린다
1. 직접 RC File 활용
- Practical하지 않음
$ cat keystonerc_admin
unset OS_SERVICE_TOKEN
export OS_USERNAME=admin
export OS_PASSWORD='8cbcacb658684041'
export OS_REGION_NAME=RegionOne
export OS_AUTH_URL=http://10.0.2.15:5000/v3
export PS1='[\u@\h \W(keystone_admin)]\$ '
export OS_PROJECT_NAME=admin
export OS_USER_DOMAIN_NAME=Default
export OS_PROJECT_DOMAIN_NAME=Default
export OS_IDENTITY_API_VERSION=3# keystonerc_admin 적용
$ source keystonerc_admin
source셸 스크립트나 환경 파일을 현재 셸에 로드하여, 환경 변수 또는 셸 설정을 적용하는 데 사용되는 명령어
$ cp keystonerc_admin demo_rc
$ vi demo_rc
unset OS_SERVICE_TOKEN
export OS_USERNAME=demo
export OS_PASSWORD=demo
export OS_REGION_NAME=RegionOne
export OS_AUTH_URL=http://10.0.2.15:5000/v3
export PS1='[\u@\h \W(demo)]\$ '
export OS_PROJECT_NAME=admin
export OS_USER_DOMAIN_NAME=Default
export OS_PROJECT_DOMAIN_NAME=Default
export OS_IDENTITY_API_VERSION=3
새로운 Credential을 생성하고자 했을 때 위와 같이 기존의 Credential을 복사하고 수정하는 것이 좋은 방법이다.
이떄 이전에 Horizon Dashboard에서 생성했던 것과 마찬가지로 demo User를 생성해준다.
[root@localhost ~(demo)]# openstack flavor create --disk 1 --ram 768 --id 20 newflavor
HttpException: 403: Client Error for url: http://10.0.2.15:8774/v2.1/flavors, Policy doesn't allow os_compute_api:os-flavor-manage:create to be performed.
[root@localhost ~(demo)]# source keystonerc_admin
[root@localhost ~(keystone_admin)]# openstack flavor create --disk 1 --ram 768 --id 20 newflavor
+----------------------------+-----------+
| Field | Value |
+----------------------------+-----------+
| OS-FLV-DISABLED:disabled | False |
| OS-FLV-EXT-DATA:ephemeral | 0 |
| description | None |
| disk | 1 |
| id | 20 |
| name | newflavor |
| os-flavor-access:is_public | True |
| properties | |
| ram | 768 |
| rxtx_factor | 1.0 |
| swap | |
| vcpus | 1 |
+----------------------------+-----------+위와 같이 각 user의 권한에 따라 동일한 명렁어가 동작하지 않거나, 동작하는 모습을 볼 수 있다.
2. OS 환경변수로 설정
- Practical한 방법
Unified Comand Line
# nova boot
openstack server create
# neutron net-create
openstack network create
# glance image-list
openstack image list
# cinder create
openstack volume create- 이전 openstack 버전에서는 주석과 같이 각 서비스별로 다른 명렁어를 사용해야 했다
- 하지만 최신 OpenStack 버전에서는 아래와 같이 통합된 CLI 명령어를 지원한다
Keystone
Keystone concepts
User: 사람, 서비스 및 Auth를 획득하는 어떤 것을 지칭
- User는
Token읕 통해 Auth 및 API Call을 할 수 있음
Project: 리소스를 논리적으로 구분하고 할당하기 위한 작업공간
Role: User의 Operational Right
Globally scoped,Project scoped
Token: Openstack API에 접근할 수 있게 하는 Alphanumerical String
- User가 Service를 Call하면 User의 Role을 해석
- Authorization을 여러 scope에서 구분할 수 있는 도구
Scope: API 요청이나 역할(Role)이 적용되는 범위를 정의하는 데 사용
- 리소스의 접근 및 관리 권한을 제어
- 프로젝트(Project)와 도메인(Domain) 수준에서 역할과 권한을 분리
Catalog: 일종의 directory 서비스 (서비스 엔드포인트 목록)
- User가 OpenStack의 다른 서비스에 접근하기 위해 필요한 URL과 정보를 제공

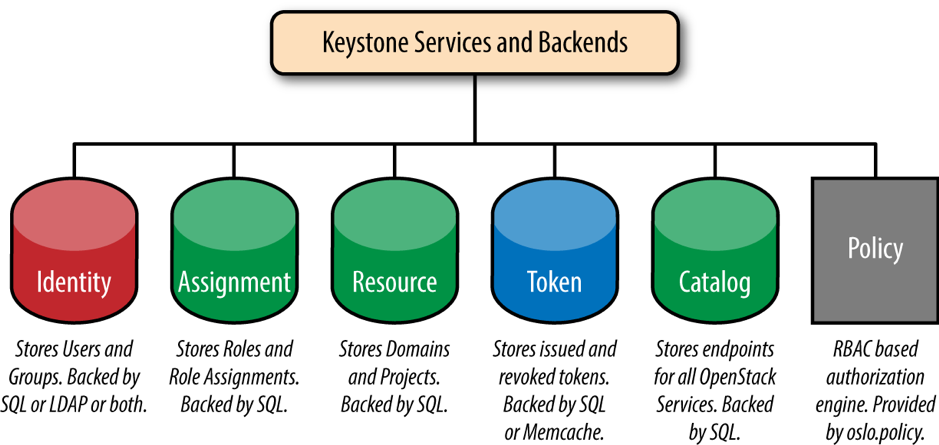

Keystone Architecture
- Authentication System
- Service와 Endpoint의 중앙 Catalog
- LDAP, AD, MySQL 지원
- 별도의 Auth와 Request를 위한 토큰 지원
- 인증, 인가에 대한 모든 정보를 SQL DB 형태로 관리
- 해당 DB는 다른 Backend 서비스에 통합될 수 있음

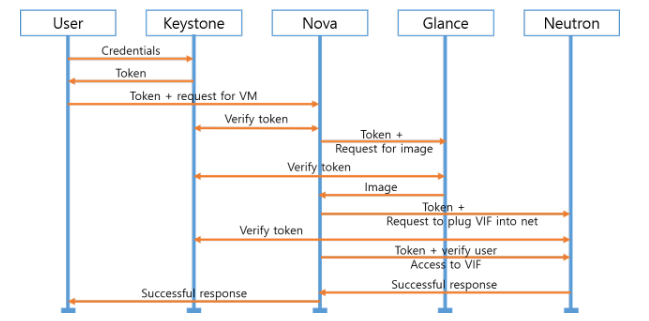

Authentication process flow
- User → Keystone: Credentials
- 사용자가 Keystone(Identity 서비스)에 인증 요청(자격 증명) 전달
-
Keystone → User: Token
- Keystone이 사용자를 인증하고 토큰을 발급
-
User → Nova: Token + Request for VM
- 사용자가 Nova(Compute 서비스)에 토큰과 함께 가상 머신(VM) 생성 요청
-
Nova → Keystone: Verify Token
- Nova가 Keystone에 토큰의 유효성을 검증 요청
-
Keystone → Nova: Verify Token
- Keystone이 토큰이 유효함을 Nova에 확인
-
Nova → Glance: Token + Request for Image
- Nova가 Glance(Image 서비스)에 토큰과 함께 이미지 조회 요청
-
Glance → Nova: Image
- Glance가 요청한 이미지 데이터를 Nova에 전달
-
Nova → Keystone: Verify Token
- Nova가 다시 Keystone에 토큰 유효성 검증 요청
-
Nova → Neutron: Token + Request to Plug VIF into Net
- Nova가 Neutron(Networking 서비스)에 네트워크 인터페이스(VIF) 연결 요청
-
Neutron → Keystone: Token + Verify User
- Neutron이 Keystone에 토큰 및 사용자 확인 요청
-
Neutron → Nova: Access to VIF
- Neutron이 네트워크 인터페이스 연결 결과를 Nova에 전달
-
Nova → User: Successful Response
- Nova가 요청된 가상 머신 생성 완료 결과를 사용자에게 응답
Policies and authorization
- 리소스 접근 및 작업 수행 권한을 정의하기 위한 규칙의 집합
- RBAC(Role-Based Access Control)을 기반으로 동작하며, 특정 사용자가 특정 작업을 수행할 수 있는지 제어
{
"admin_required": "role:admin",
"compute:start": "role:admin or role:member",
"compute:stop": "role:admin or role:member",
"compute:get_all": "role:admin or role:reader",
"network:create": "role:admin",
"network:list": "role:admin or role:member or role:reader"
}- JSON 형식의
policy.json또는policy.yaml파일로 관리되며, 서비스마다 별도의 정책 파일 존재 policy.json을 수정하더라도 서비스 재시작 없이 바로 반영됨
Manage from CLI
$ source keystone_admin$ openstack endpoint list
+----------------------------------+-----------+--------------+--------------+---------+-----------+---------------------------------------------+
| ID | Region | Service Name | Service Type | Enabled | Interface | URL |
+----------------------------------+-----------+--------------+--------------+---------+-----------+---------------------------------------------+
| 0ed880ae06824bf7ae6c1de30a98aeee | RegionOne | cinderv3 | volumev3 | True | admin | http://10.0.2.15:8776/v3 |
| 19394e13249040078c6e189adf74f580 | RegionOne | cinderv3 | volumev3 | True | internal | http://10.0.2.15:8776/v3 |
| 26552cbc5c8647068c3602bb2886e169 | RegionOne | neutron | network | True | admin | http://10.0.2.15:9696 |
| 3e5e85abd6f54b5aa179830b5615c7e3 | RegionOne | gnocchi | metric | True | admin | http://10.0.2.15:8041 |
| 406506b6e89e44bdaf74e276b7fea26c | RegionOne | nova | compute | True | internal | http://10.0.2.15:8774/v2.1 |
| 4bcbb56166424817bb34edec212229ef | RegionOne | placement | placement | True | public | http://10.0.2.15:8778 |
| 5f7da72c06db40798203f40d1e289b6e | RegionOne | glance | image | True | public | http://10.0.2.15:9292 |
| 66899c0113894673995b0faa0426329c | RegionOne | swift | object-store | True | admin | http://10.0.2.15:8080/v1/AUTH_%(tenant_id)s |
| 66dc081dc0a24348a2395ad97e3b7086 | RegionOne | aodh | alarming | True | internal | http://10.0.2.15:8042 |
| 78bd86b9efbb4f57aefedd507eb82bc2 | RegionOne | placement | placement | True | admin | http://10.0.2.15:8778 |
| 7dcc552be42341499b46cd8e3bd7044a | RegionOne | gnocchi | metric | True | internal | http://10.0.2.15:8041 |
| 7eaa875799424db482f7efa7756a15c0 | RegionOne | swift | object-store | True | public | http://10.0.2.15:8080/v1/AUTH_%(tenant_id)s |
| 8028fbe9f6b747fdbe7552c796068ed1 | RegionOne | aodh | alarming | True | admin | http://10.0.2.15:8042 |
| 8845f0b6b7a64a9fb46e0021608aba0f | RegionOne | glance | image | True | admin | http://10.0.2.15:9292 |
| a7e9bb6a022f4323bcf9cb388ddaeb49 | RegionOne | swift | object-store | True | internal | http://10.0.2.15:8080/v1/AUTH_%(tenant_id)s |
| b31e4ee5a01a4a11bdaa7bf74ea35493 | RegionOne | neutron | network | True | internal | http://10.0.2.15:9696 |
| b5adf7aa1f45423990b18d7002571096 | RegionOne | keystone | identity | True | admin | http://10.0.2.15:5000 |
| b7a07e07fdc144b782371a4945325b82 | RegionOne | placement | placement | True | internal | http://10.0.2.15:8778 |
| b7dbcfae941b4d88aa6193ec15ad4719 | RegionOne | cinderv3 | volumev3 | True | public | http://10.0.2.15:8776/v3 |
| c5dfda13de9840618d5748d43c36c84a | RegionOne | glance | image | True | internal | http://10.0.2.15:9292 |
| c9d35af259dc4561a5c113e843c362c2 | RegionOne | neutron | network | True | public | http://10.0.2.15:9696 |
| d4604b6649d5466893766af22ff6d062 | RegionOne | aodh | alarming | True | public | http://10.0.2.15:8042 |
| d91eca2e939f438f8f06de2a2d549ca7 | RegionOne | keystone | identity | True | public | http://10.0.2.15:5000 |
| deca57b3145e45c18fd2963e7b857f89 | RegionOne | nova | compute | True | admin | http://10.0.2.15:8774/v2.1 |
| ed4e0109019244799312102a2d51e89c | RegionOne | gnocchi | metric | True | public | http://10.0.2.15:8041 |
| f8eb7281cc0a48d9a41b56fda326bb0f | RegionOne | nova | compute | True | public | http://10.0.2.15:8774/v2.1 |
| fd4a82d2b8a74afa9cb1a29bdc306589 | RegionOne | keystone | identity | True | internal | http://10.0.2.15:5000 |
+----------------------------------+-----------+--------------+--------------+---------+-----------+---------------------------------------------+openstack endpoint list을 통해 Openstack에 존재하는 모든 endpoint들의 list를 확인할 수 있다.
openstack endpoint show b5adf7aa1f45423990b18d7002571096
+--------------+----------------------------------+
| Field | Value |
+--------------+----------------------------------+
| enabled | True |
| id | b5adf7aa1f45423990b18d7002571096 |
| interface | admin |
| region | RegionOne |
| region_id | RegionOne |
| service_id | 47a94d62cac4428e80796111c41a6609 |
| service_name | keystone |
| service_type | identity |
| url | http://10.0.2.15:5000 |
+--------------+----------------------------------+이후 Keystone의 endpoint를 ID를 통해 확인하고
openstack catalog list
+-----------+--------------+----------------------------------------------------------------------------+
| Name | Type | Endpoints |
+-----------+--------------+----------------------------------------------------------------------------+
| cinderv3 | volumev3 | RegionOne |
| | | admin: http://10.0.2.15:8776/v3 |
| | | RegionOne |
| | | internal: http://10.0.2.15:8776/v3 |
| | | RegionOne |
| | | public: http://10.0.2.15:8776/v3 |
| | | |
| nova | compute | RegionOne |
| | | internal: http://10.0.2.15:8774/v2.1 |
| | | RegionOne |
| | | admin: http://10.0.2.15:8774/v2.1 |
| | | RegionOne |
| | | public: http://10.0.2.15:8774/v2.1 |
| | | |
| keystone | identity | RegionOne |
| | | admin: http://10.0.2.15:5000 |
| | | RegionOne |
| | | public: http://10.0.2.15:5000 |
| | | RegionOne |
| | | internal: http://10.0.2.15:5000 |
| | | |
| placement | placement | RegionOne |
| | | public: http://10.0.2.15:8778 |
| | | RegionOne |
| | | admin: http://10.0.2.15:8778 |
| | | RegionOne |
| | | internal: http://10.0.2.15:8778 |
| | | |
| neutron | network | RegionOne |
| | | admin: http://10.0.2.15:9696 |
| | | RegionOne |
| | | internal: http://10.0.2.15:9696 |
| | | RegionOne |
| | | public: http://10.0.2.15:9696 |
| | | |
| gnocchi | metric | RegionOne |
| | | admin: http://10.0.2.15:8041 |
| | | RegionOne |
| | | internal: http://10.0.2.15:8041 |
| | | RegionOne |
| | | public: http://10.0.2.15:8041 |
| | | |
| glance | image | RegionOne |
| | | public: http://10.0.2.15:9292 |
| | | RegionOne |
| | | admin: http://10.0.2.15:9292 |
| | | RegionOne |
| | | internal: http://10.0.2.15:9292 |
| | | |
| aodh | alarming | RegionOne |
| | | internal: http://10.0.2.15:8042 |
| | | RegionOne |
| | | admin: http://10.0.2.15:8042 |
| | | RegionOne |
| | | public: http://10.0.2.15:8042 |
| | | |
| swift | object-store | RegionOne |
| | | admin: http://10.0.2.15:8080/v1/AUTH_8dc84595f82b4e6dac4a18f990b05c6d |
| | | RegionOne |
| | | public: http://10.0.2.15:8080/v1/AUTH_8dc84595f82b4e6dac4a18f990b05c6d |
| | | RegionOne |
| | | internal: http://10.0.2.15:8080/v1/AUTH_8dc84595f82b4e6dac4a18f990b05c6d |
| | | |
+-----------+--------------+----------------------------------------------------------------------------+위와 같이 Catalog를 확닌할 수 있다
Keystone은 다른 endpoint가 Cluster 내에서 서로를 식별할 수 있도록 Catalog를 위와 같이 제공한다.
$ openstack project create newProject
$ openstack project set --description "for testing purpose" newProject
$ openstack project show newProject
+-------------+----------------------------------+
| Field | Value |
+-------------+----------------------------------+
| description | for testing purpose |
| domain_id | default |
| enabled | True |
| id | 8522df3c87154fb194986b039ac84620 |
| is_domain | False |
| name | newProject |
| options | {} |
| parent_id | default |
| tags | [] |
+-------------+----------------------------------+또한 위와 같이 새로운 프로젝트를 생성하고 열럼할 수 있다.
openstack user create --project newProject --password-prompt developer1모든 User는 생성시 프로젝트를 지정해줘야 한다
$ openstack role list
+----------------------------------+---------------+
| ID | Name |
+----------------------------------+---------------+
| 3900fedccc434aa9aa3725fb646bd0a8 | ResellerAdmin |
| 5b89ece9caa54eab9412350f9d274307 | SwiftOperator |
| 6e7a20510cc84177921cf699cec334eb | reader |
| 7aa56e6571e0466e984d7d6b6f91334b | member |
| 8026203f634c40ba84a07413f5fe9c2a | admin |
| e5eee3c15ddd4ba3996984b306225d7e | _member_ |
+----------------------------------+---------------+
$ openstack role assignment list --project newProject --user developer1위와 같이 User가 생성되어도 default하게 role이 부여되지는 않는 것을 볼 수 있기에
$ openstack role add --project newProject --user developer1 admin
$ openstack role add --project newProject --user developer1 _member_
$ openstack role assignment list --project newProject --user developer1
+----------------------------------+----------------------------------+-------+----------------------------------+--------+--------+-----------+
| Role | User | Group | Project | Domain | System | Inherited |
+----------------------------------+----------------------------------+-------+----------------------------------+--------+--------+-----------+
| 8026203f634c40ba84a07413f5fe9c2a | b2eb1472e5554ee788a64a46b9a0c7d0 | | 8522df3c87154fb194986b039ac84620 | | | False |
| e5eee3c15ddd4ba3996984b306225d7e | b2eb1472e5554ee788a64a46b9a0c7d0 | | 8522df3c87154fb194986b039ac84620 | | | False |
+----------------------------------+----------------------------------+-------+----------------------------------+--------+--------+-----------+User에 직접 이를 할당해주어야 한다.
Horizon Dashboard에서도 이를 확인할 수 있다.
$ openstack command list | grep openstack.identity -A 40
| openstack.identity.v3 | access rule delete |
| | access rule list |
| | access rule show |
| | access token create |
| | application credential create |
| | application credential delete |
| | application credential list |
| | application credential show |
| | catalog list |
| | catalog show |
| | consumer create |
| | consumer delete |
| | consumer list |
| | consumer set |
| | consumer show |
| | credential create |
| | credential delete |
| | credential list |
| | credential set |
| | credential show |
| | domain create |
| | domain delete |
| | domain list |
| | domain set |
| | domain show |
| | ec2 credentials create |
| | ec2 credentials delete |
| | ec2 credentials list |
| | ec2 credentials show |
| | endpoint add project |
| | endpoint create |
| | endpoint delete |
| | endpoint group add project |
| | endpoint group create |
| | endpoint group delete |
| | endpoint group list |
| | endpoint group remove project |
| | endpoint group set |
| | endpoint group show |
| | endpoint list |
| | endpoint remove project |또한 openstack.identity 명령어를 통해 OpenStack Identity의 명령어를 확인할 수 있다.
- access: 리소스 접근과 관련된 작업을 처리하는 명령어
- application: 애플리케이션 자격 증명과 관련된 작업을 처리하는 명령어
- catalog: 서비스 카탈로그를 관리하는 명령어
- consumer: Consumer 엔터티를 관리하는 명령어
- credential: 사용자 자격 증명을 관리하는 명령어
- domain: 도메인을 관리하는 명령어
- ec2: EC2 서비스와 관련된 자격 증명을 관리하는 명령어
- endpoint: 엔드포인트를 관리하는 명령어
- federation: 페더레이션(연합 인증) 설정을 관리하는 명령어
- group: 사용자 그룹을 관리하는 명령어
- identity: Identity Provider를 관리하는 명령어
- implied: 역할 간 암시적 관계를 설정하는 명령어
- limit: 자원 사용 제한을 관리하는 명령어
- mapping: 페더레이션 매핑 규칙을 관리하는 명령어
- policy: 정책을 관리하는 명령어
- project: 프로젝트를 관리하는 명령어
- region: 리전을 관리하는 명령어
- registered: 등록된 자원 제한을 관리하는 명령어
- request: 요청 토큰을 관리하는 명령어
- role: 역할을 관리하는 명령어
- service: 서비스 엔터티를 관리하는 명령어
- token: 토큰 발급 및 관리를 처리하는 명령어
- trust: 신뢰 관계를 관리하는 명령어
- user: 사용자를 관리하는 명령어
Glance - Image Service
- Cloud Image와 Snapshot을 저장
- RESTFul API를 통해 톨신
- Swift나 다른 Object store 지원
- Layered Architecture로 구성됨

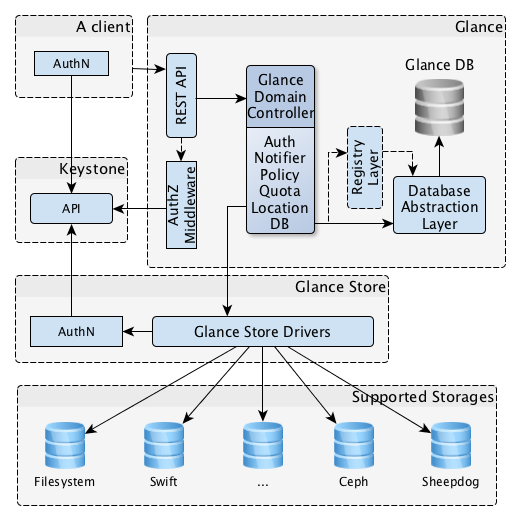

Glance Architecture
Glance Domain Controller
- 주요 Glance 기능을 구현하는 Middleware
- Authorization, Notification, Policy, DB Commentcion 수행
Glance Store Driver
- Supported Storage와 통신하기 위한 Unified Interface 제공
- 실제 이미지는 Supported BE Storage에 저장됨
Database Abstraction Layer
- Glance, Registry Layer, Glance DB와 통신하는 API 제공
- Registry Layer는 Metadata Processing 수행
Image Types
- Raw: 원시 디스크 이미지로, 특정 포맷으로 변환되지 않은 상태
- QCOW2: QEMU에서 사용하는 이미지 포맷으로, 효율적인 스토리지 사용과 스냅샷 지원을 제공
- VHD: Microsoft의 Hyper-V에서 사용되는 디스크 이미지 포맷
- VHDX: VHD의 확장 버전으로, 더 큰 디스크와 향상된 안정성을 지원
- VMDK: VMware에서 사용하는 가상 디스크 포맷
- ISO: 광학 디스크 이미지 포맷으로, 운영 체제 설치 미디어로 주로 사용
- VDI: Oracle VirtualBox에서 사용하는 가상 디스크 이미지 포맷
- PLOOP: Virtuozzo에서 사용하는 디스크 이미지 포맷으로, 컨테이너 기반 가상화를 지원
Cloud Images
- AlmaLinux: Red Hat Enterprise Linux의 커뮤니티 기반 호환 OS
- Alpine Linux: 경량화된 보안 중심의 리눅스 배포판
- Arch Linux: 단순함과 최신 패키지를 지향하는 롤링 릴리즈 기반의 리눅스 배포판
- BSD:
- DragonFlyBSD: 고성능 파일 시스템과 네트워크 성능에 중점을 둔 BSD 배포판
- FreeBSD: 강력한 네트워킹과 안정성을 제공하는 오픈소스 BSD 운영체제
- NetBSD: 다양한 하드웨어 아키텍처를 지원하는 BSD 운영체제
- OpenBSD: 보안과 안정성에 중점을 둔 BSD 운영체제
- CentOS: Red Hat Enterprise Linux의 커뮤니티 기반 호환 배포판
- CirrOS: 테스트 및 개발 환경에 사용되는 경량화된 운영체제
- Debian: 안정성과 보안성을 강조하는 커뮤니티 기반 리눅스 배포판
- Fedora: 최신 기술과 소프트웨어를 실험하는 Red Hat의 커뮤니티 배포판
- Kali Linux: 침투 테스트와 보안 연구를 위한 리눅스 배포판
- Microsoft Windows: 다양한 서버 및 데스크톱 환경에서 사용하는 상용 운영체제
- openSUSE 및 SUSE Linux Enterprise Server: 사용하기 쉬운 인터페이스와 강력한 엔터프라이즈 기능을 제공하는 리눅스 배포판
- Red Hat Enterprise Linux: 엔터프라이즈급 안정성과 지원을 제공하는 상용 리눅스 배포판
- Rocky Linux: CentOS의 대체를 목표로 하는 커뮤니티 기반 리눅스 배포판
- Ubuntu: 데스크톱, 서버 및 클라우드 환경에 널리 사용되는 사용자 친화적인 리눅스 배포판
https://docs.openstack.org/image-guide/obtain-images.html
Glance CLI
$ openstack command list | grep openstack.image -A 10
| openstack.image.v2 | image add project |
| | image create |
| | image delete |
| | image list |
| | image member list |
| | image remove project |
| | image save |
| | image set |
| | image show |
| | image unset |
| openstack.key_manager.v1 | acl delete |우선 위와 같이 Glance와 관련된 명령어를 확인한다.
- image add: 이미지에 관련 리소스 또는 속성을 추가하는 명령어
- image create: 새로운 이미지를 생성하는 명령어
- image delete: 기존 이미지를 삭제하는 명령어
- image list: 모든 이미지 목록을 조회하는 명령어
- image member: 이미지에 대한 멤버 정보를 관리하는 명령어
- image remove: 이미지에서 관련 리소스 또는 속성을 제거하는 명령어
- image save: 이미지를 다운로드하거나 로컬 저장소에 저장하는 명령어
- image set: 이미지의 속성을 설정하거나 수정하는 명령어
- image show: 특정 이미지의 세부 정보를 조회하는 명령어
- image unset: 이미지에서 설정된 속성을 해제하는 명령어
Glance는 Openstack 프로젝트 중에서 그리 Major하지 않기 때문에 명령어가 많이 존재하지 않는다.
$ curl -o ./cirros-0.6.2-x86_64-disk.img https://download.cirros-cloud.net/0.6.2/cirros-0.6.2-x86_64-disk.img
$ openstack image create --min-disk 2 --private --disk-format qcow2 --file ./cirros-0.6.2-x86_64-disk.img cirros
$ openstack image list
+--------------------------------------+--------+--------+
| ID | Name | Status |
+--------------------------------------+--------+--------+
| 192715c9-65b6-4682-bbf5-d08c21e99d77 | cirros | active |
+--------------------------------------+--------+--------+이후 테스트 하기 적합한 CirrOS를 다운로드 받는다.
이후 다운로드 받은 파일을 기반으로 이미지를 생성하고 이를 확인할 수 있다
--private옵션을 통해 이미지를 생성하게 되면, 다른 프로젝트에 속해있는 user는 해당 image를 열람할 수 없다
Neutron
- Network Connectivity를 서비스 레벨에서 관리
- Network, Subnet, Port 추상화
- Plugin들이 많은 기술을 추가적으로 지원
- Modular Architecture (Central, or Distributed Deployment)
- Internal Network 간의 Connectivity는 Virtual Router를 생성하여 달성
- Floating IP가 Attach되어 External Network에 연결될 수도 있음
Benefits of Neutron
Nova Networking 대신 Neutron을 사용하는 이유는 아래와 같다
-
Rich Topologies: Neutron은 복잡하고 다양한 네트워크 토폴로지를 지원하여 사용자 요구에 맞는 유연한 네트워크 설계가 가능
-
Technology Agnostic: 특정 네트워크 기술에 종속되지 않고 다양한 하드웨어 및 네트워크 프로토콜과 호환 가능
-
Pluggable Open Architecture: 플러그인 기반의 아키텍처를 통해 네트워크 기술 확장성과 타사 솔루션과의 통합 지원
-
Enables Advanced Services: Nova Networking에서 제공하지 않는 고급 네트워크 서비스를 지원
- Load Balancing: 부하 분산을 통해 애플리케이션 가용성을 향상
- VPN: 가상 사설망으로 보안 네트워크 연결 제공
- Firewall: 방화벽 기능으로 네트워크 트래픽을 제어하고 보호
Base Terminology & Abstraction
-
Virtual Machine (VM): Nova에 의해 생성된 가상 머신으로, 클라우드 환경에서 실행되는 컴퓨팅 리소스
- Instance1 (10.0.0.11), Instance2 (10.0.0.12)
-
Virtual Interface (VIF): 가상 머신과 네트워크 간의 연결 인터페이스
- 각 가상 머신은 네트워크와 통신하기 위해 VIF를 Plug in 하여 사용
-
Virtual Port: Neutron에서 네트워크의 끝점을 나타내는 논리적 엔터티
- VIF는 Virtual Port를 통해 L2 네트워크와 연결
-
L2 Virtual Network: 2계층 가상 네트워크로, 가상 머신이 동일한 네트워크 내에서 IP를 기반으로 통신 가능
- 네트워크 이름:
Net1, 서브넷 범위:10.0.0.0/24
- 네트워크 이름:
-
Virtual Subnet: 가상 네트워크 내의 IP 주소 범위를 정의하는 논리적 구획
- 서브넷은 각 네트워크에 대해 IP 주소 할당을 관리
Network,Port,Subnet은 모든 Neutron Deployment에 존재하는 Core한 자원

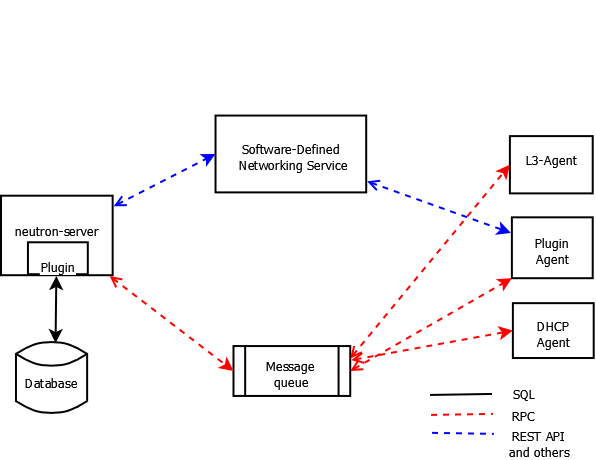

Neutron Architecture
-
Server (REST API)
- Neutron의 핵심 컴포넌트로, 클라이언트와의 상호작용을 위한 REST API를 제공
- 주요 역할:
- 네트워크, 서브넷, 포트 등 네트워크 자원의 생성, 삭제, 수정, 조회 요청 처리
- 인증 및 요청 유효성 검증
- 요청을 Message Queue에 전달하여 Plugin으로 전달
-
Plugin
- 오직 하나만 Activate 상태
- 네트워크 구현을 담당하는 백엔드 모듈로, 실제 네트워크 자원 생성 및 관리 수행
- 다양한 네트워크 기술 및 장비와의 통합 지원 (Open vSwitch, Cisco, VMware NSX 등)
- 주요 유형:
- Core Plugin: 네트워크, 서브넷, 포트와 같은 핵심 자원을 관리
- Service Plugin: 부가적인 네트워크 서비스 제공 (e.g., Load Balancer, Firewall, VPN)
-
Message Queue
- Neutron Server와 Plugin 간의 비동기 통신을 담당하는 메시징 시스템
- 양방항 Agent Communication 활성화
- 주요 역할:
- Neutron Server에서 받은 API 요청을 Plugin으로 전달
- Plugin에서 수행 결과를 Neutron Server로 반환
- RabbitMQ와 같은 AMQP(Message Queue 프로토콜) 구현체를 주로 사용
ML2 : Modular Layer 2 Plugin
-
ML2 Plugin (Modular Layer 2 Plugin)
- OpenStack Neutron의 네트워크 구성 요소를 관리하는 핵심 플러그인
- TypeDriver와 MechanismDriver를 통합하여 다양한 네트워크 기술 및 하드웨어를 지원
-
TypeDriver
- 네트워크 유형(L2 네트워크)을 정의하고 관리
- 지원하는 네트워크 유형:
- VLAN: Virtual LAN, 네트워크를 논리적으로 분리
- GRE: Generic Routing Encapsulation, 터널링 프로토콜
- VxLAN: Virtual Extensible LAN, 확장 가능한 가상 네트워크
- Flat: 단일 네트워크로 분리되지 않은 구조
-
MechanismDriver
- 네트워크 트래픽이 실제 하드웨어 및 소프트웨어에 적용되는 방식을 정의
- 지원하는 드라이버:
- OpenvSwitch: 오픈소스 가상 스위치
- Hyper-V: Microsoft의 하이퍼바이저
- OpenDaylight: SDN 컨트롤러
- Arista: Arista 네트워크 장비
- Cisco Nexus: Cisco의 네트워크 스위치 장비
Interaction Flow
-
클라이언트 요청
- 사용자가 Neutron REST API를 통해 네트워크 리소스 요청(생성, 삭제, 수정 등)을 보냄
- 요청은 Neutron Server로 전달
-
Neutron Server
- 클라이언트의 요청을 수신하고 요청의 유효성을 검증
- 요청 내용을 Message Queue에 비동기로 전달하여 관련 컴포넌트와 상호작용
-
Neutron Plugin
- Plugin은 Message Queue에서 요청을 수신하고 실제 네트워크 자원을 관리
- 예: Open vSwitch(OVS) 또는 Linux Bridge를 통해 네트워크 설정 수행
- 필요 시 외부 서비스(SDN 컨트롤러, 물리적 라우터)와 상호작용
-
Neutron Agent (L2, L3, DHCP)
- L2 Agent: 가상 머신과 테넌트 네트워크를 연결하고 L2 네트워크 구성 관리
- L3 Agent: 라우팅 및 NAT을 통해 네트워크 트래픽을 관리
- DHCP Agent: 테넌트 네트워크 내 가상 머신에 IP 주소를 동적으로 할당
-
Compute Node (Nova)
- Nova 컴퓨트 노드에서 가상 머신은 Open vSwitch(OVS) 또는 Linux Bridge를 통해 네트워크에 연결
- 테넌트 네트워크를 통해 가상 머신 간 통신을 수행
-
데이터베이스
- 네트워크 리소스 상태 및 메타데이터(네트워크, 서브넷, 포트 등)를 저장하고 관리
- Neutron Server와 Plugin은 상태 정보를 공유하기 위해 데이터베이스를 사용
-
응답 반환
- Plugin 또는 Agent가 요청을 처리한 결과를 Message Queue를 통해 Neutron Server로 전달
- Neutron Server는 처리 결과를 클라이언트로 반환
Plugin Extenstions
기본 플러그인에 추가적인 기능을 제공하거나 확장할 수 있는 메커니즘으로, 사용자 정의 리소스와 고급 네트워크 기능을 구현할 수 있음
주요 특징
-
Add Logical Resources to the REST API
- 확장 플러그인은 REST API에 논리적 리소스를 추가하여 기본 플러그인에서 지원하지 않는 추가적인 네트워크 기능을 제공
- ex. QoS 정책, 네트워크 ACL, 추가적인 속성이나 동작
-
Common Extensions
- Port Security: 포트에 보안 정책을 설정하여 트래픽 필터링
- Quality of Service (QoS): 네트워크 트래픽에 대역폭 제한 및 우선순위 부여
- Router Extra Attributes: 라우터에 추가 속성 설정 (예: 고가용성, 분산 라우터 설정)
- L3 Extensions: 고급 L3 네트워크 기능 추가 (예: 외부 네트워크 연결, NAT)
etc.
Network connectivity of physical servers
-
Cloud Controller Node
- OpenStack의 핵심 API와 인증, 데이터베이스, 스케줄링 기능을 담당
- API 요청이 여기서 처리됨
- 주요 컴포넌트:
- neutron-server: 네트워크 서비스의 요청을 처리하고, Plugin과 통신
- SQLdb: 네트워크 및 OpenStack 상태를 저장
- nova-scheduler: 가상 머신 인스턴스 배치 결정
- keystone: 인증 및 권한 관리
- AMQP: 비동기 통신을 위한 메시지 브로커
- nova-api: Compute와 관련된 API 요청 처리
-
Network Node
- 네트워크 서비스를 제공하고 가상 머신의 트래픽을 관리
- 실제 환경에서는 수많은
Compute Node가 존재할 것이기 때문에, 여러 Network Node를 사용할 필요가 있음 - 주요 컴포넌트:
- neutron-metadata-agent: 가상 머신 메타데이터 요청 처리
- neutron-DHCP-agent: 가상 머신에 IP 주소를 동적으로 할당
- neutron-L3-agent: 라우팅, NAT, 외부 네트워크와의 연결 관리
- neutron-*-plugin-agent: TypeDriver와 MechanismDriver를 활용하여 네트워크 트래픽 처리
-
Compute Node
- 가상 머신을 호스팅하고 네트워크 연결 제공
- 주요 컴포넌트:
- nova-compute: 가상 머신 생성, 삭제, 라이프사이클 관리
- neutron-plugin-agent: 네트워크 플러그인을 통해 Compute 노드의 네트워크 구성
-
SDN Service Node
- 소프트웨어 정의 네트워킹(SDN) 컨트롤러로, 고급 네트워크 기능 및 정책을 관리
- 네트워크 흐름과 트래픽 제어를 담당
-
Dashboard Node
- OpenStack Horizon 대시보드 제공
- 사용자가 브라우저를 통해 OpenStack 자원을 관리할 수 있는 웹 인터페이스 제공
-
External Network
- 가상 머신이 외부 네트워크(예: 인터넷)와 통신할 수 있도록 연결 제공
-
Guest Network
- 가상 머신 간의 내부 네트워크 트래픽을 관리
Multitenancy, Provider & Project Networks
-
Compute Node
- 가상 머신(VM)을 호스팅하며 테넌트 네트워크와 연결
- VM1, VM2: Tenant Network 1에 연결된 가상 머신
- VM3, VM4: Tenant Network 2에 연결된 가상 머신
- Tenant Network: 특정 프로젝트(테넌트)에 속하는 내부 네트워크. 테넌트 간 네트워크는 분리되어 독립적임
- 가상 머신(VM)을 호스팅하며 테넌트 네트워크와 연결
-
Network Node
- 네트워크 관리와 외부 통신을 담당
- Neutron Router: Tenant Network와 Provider Network 간의 라우팅, NAT 및 외부 네트워크와의 연결 제공
- Provider Network: 외부(물리적) 네트워크와 연결되며, 테넌트 네트워크가 인터넷 등과 통신할 수 있도록 지원
- 네트워크 관리와 외부 통신을 담당
-
Physical Network
- Provider Network가 연결되는 실제 물리적 네트워크 인프라
- 외부 인터넷 또는 데이터 센터 내 다른 네트워크와 연결
Provider Network
-
Provider Networks는 물리적 네트워크와 직접 연결되며, 가상 라우터 없이 외부 네트워크와 통신 가능
-
Provider Network는 어떻게 네트워크가 Physically하게 연결되었는지 표현
-
실제 Data Center의 Physical 네트워크와 일치해야 함
- 물리적 네트워크 리소스를 활용하여 테넌트 네트워크를 분리
-
Project에 Public Network에 Direct Access할 수 있도록 함
-
Flat, VLAN, VxLAN, GRE 등 지원
-
높은 성능과 간단한 구조로 소규모 또는 HW Base L3 라우터를 활용하는 상황에 적합
1. Controller Node
- 네트워크 관리를 담당하며 DHCP 및 가상 네트워크 브릿지를 포함
- 주요 구성:
- DHCP Namespace (qdhcp): 테넌트 네트워크 내 VM에 IP 주소를 할당
- Provider Bridge (brq): Provider 네트워크와 연결되며, Controller Node의 인터페이스와 연동
-
Compute Node
- VM을 호스팅하며 Provider 네트워크와 연결
- 주요 구성:
- Provider Instance: VM의 네트워크 인터페이스 (eth0)
- Provider Bridge (brq): Provider 네트워크와 물리적 네트워크를 연결
- iptables: 네트워크 트래픽을 관리하고 필터링
-
Physical Network Infrastructure
- 물리적 네트워크를 통해 Provider 네트워크와 외부 인터넷을 연결
- Provider 네트워크의 서브넷 (
203.0.113.0/24)을 사용
Project(Tenant) Network
| 특징 | Provider 네트워크 | Project 네트워크 |
|---|---|---|
| 연결 방식 | 물리적 네트워크와 직접 연결 | Neutron 라우터를 통해 연결 |
| 사용 범위 | 모든 테넌트 공유 가능 | 테넌트 간 독립적 격리 |
| 관리 주체 | 네트워크 관리자 | 테넌트 사용자 |
| 네트워크 유형 | Flat, VLAN | VXLAN, GRE |
| 외부 네트워크 통신 | 직접 연결 | Neutron 라우터 필요 |
-
가상 머신 통신
- 동일한 Project Network 내의 VM 간에는 직접 통신 가능 (예: VM1과 VM2)
- 다른 Project Network 간의 통신은 Neutron Router를 통해 이루어짐 (예: VM1과 VM3)
-
외부 네트워크 통신
- Project Network는 Neutron Router를 통해 Provider Network와 연결
- Provider Network는 Physical Network를 통해 인터넷과 통신
Supported Nerwork Types
Traffic Segmentation
- 네트워크 트래픽 분리는 필수적
- 네트워크 확장성, 보안, 관리 효율성
- 대규모 네트워크는 성능 저하 초래
- 테넌트 트래픽을 분리하여 독립성 보장
Network(Traffic) Segmentation
ex. 사내 Traffic 유형 분리
- 설정:
- VLAN 10: 일반 직원의 업무 트래픽
- VLAN 20: 보안 감시 카메라의 영상 스트리밍 트래픽
- VLAN 30: 데이터센터 백업 트래픽
-
Local Network
- 단일 호스트에서만 사용 가능한 네트워크
- 외부 통신이 필요 없는 단순 구성에 적합
(Test, Proof of Concept)
-
Flat Network
- 모든 인스턴스가 동일한 네트워크에 연결
- Segmentation 없음
- Single Broadcast Domain
- VLAN 또는 터널링 없이 간단히 구성
- Scalabe 하지 않음
- 모든 인스턴스가 동일한 네트워크에 연결
-
VLAN (IEEE 802.1Q)
- L2 구현으로 분리된 Broadcast Domain
- 물리적 네트워크에서 논리적으로 네트워크 Segmentation
- 확장성과 성능이 요구되는 환경에 적합
- 거의 모든 Router와 Switch에서 구현
- 대부분의 NIC에서 지원
- 최대 4096개의 VLAN ID를 지원
- Neutron에서 생성하게 되면 VLAN ID 발급됨
- 다른 VLAN에 속한 인스턴스 연결을 위해서는 L3 Router에서 VLAN Routing 필요
-
Tunneling (GRE/VxLAN)
-
L2 트래픽을 L3 네트워크로 캡슐화하여 다른 네트워크 프로토콜 위에서 데이터를 전송하는 기술
-
캡슐화를 통해 네트워크 간 안전하고 효율적인 통신 가능
-
주로 데이터센터 간 연결, 멀티테넌시 환경에서 사용
-
GRE (Generic Routing Encapsulation)
-
MAC in IP encapsulation
-
L2 트래픽을 L3 네트워크로 캡슐화하는 단순 터널링 프로토콜
-
단순성과 멀티프로토콜 캡슐화 지원 (IPv4, IPv6, MPLS 등)
-
오버헤드 증가 (캡슐화로 인해 데이터 크기 증가)
-
암호화 미지원 (보안 추가 필요)
-
데이터센터 간 네트워크 연결
-
MPLS 기반의 L2 VPN 구현
-
-
VxLAN (Virtual Extensible LAN)
-
MAC in UDP encapsulation
-
L2 트래픽을 UDP 기반으로 캡슐화하여 L3 네트워크에서 전달하는 터널링 기술
-
최대 16M 네트워크 세그먼트 지원 (VNI 사용)
-
UDP 기반 캡슐화로 효율적인 데이터 전송
-
멀티테넌시 지원 및 데이터센터 확장성 강화
-
클라우드 데이터센터에서 테넌트 네트워크 격리
-
대규모 네트워크 확장 및 세분화
-
-
| 특징 | GRE | VxLAN |
|---|---|---|
| 캡슐화 프로토콜 | Generic Routing Encapsulation | Virtual Extensible LAN |
| 네트워크 ID 범위 | 제한적 (VLAN ID에 의존) | 최대 16M 개의 네트워크 세그먼트 |
| 캡슐화 방식 | Point-to-Point | UDP 기반 L3 캡슐화 |
| 확장성 | 제한적 | 대규모 네트워크에 적합 |
| 보안 | 기본 보안 미제공 | UDP 기반 캡슐화로 유연성 제공 |
| 사용 사례 | 데이터센터 간 연결 | 클라우드 멀티테넌시 환경 |
- Underlay Support
- 오버레이 네트워크를 위한 기본 네트워크 제공
- 물리적 네트워크와의 연동 필수
Common Neutron Agent
L2 Agent
Neutron에서 L2 트래픽을 처리하고 관리하는 에이전트
네트워크 플러그인 기반으로 작동 (ex. ML2 Plugin)
- 기능:
- 가상 머신의 가상 네트워크 인터페이스(VIF)를 가상 네트워크 스위치(예: Open vSwitch 또는 Linux Bridge)와 연결
- VLAN, VXLAN, GRE 등 다양한 네트워크 기술을 지원하여 L2 네트워크 트래픽 캡슐화 및 전달
- Neutron Server와 상호작용하여 네트워크 상태 및 구성을 동기화
- 주요 역할:
- 네트워크 포트 생성 및 삭제
- L2 브로드캐스트 및 유니캐스트 트래픽 처리
- 테넌트 간 네트워크 격리를 위한 캡슐화 관리
- 사용 사례:
- 다중 테넌트 환경에서 L2 네트워크 연결 제공
- 데이터센터 내부 가상 머신 간의 통신 처리

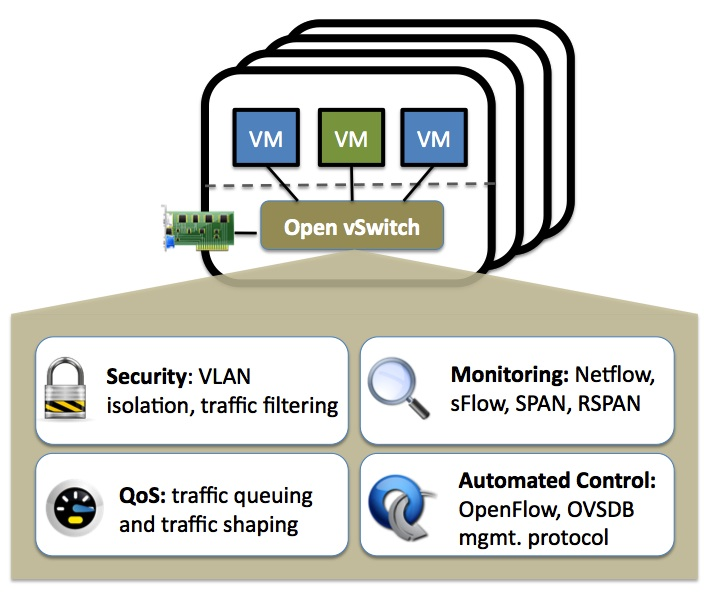

OVS L2 Agent
Open vSwitch(OVS)를 기반으로 OpenStack Neutron의 L2 네트워크 트래픽을 처리하는 L2 에이전트
- 기능:
- Open vSwitch를 사용하여 가상 머신(VM)의 네트워크 인터페이스(VIF)를 브리지로 연결
- VLAN, VXLAN, GRE 등 캡슐화 프로토콜을 지원하여 L2 트래픽 처리
- Neutron Server와 통신하여 네트워크 상태와 설정을 동기화
- 주요 역할:
- OVS 브리지 생성 및 관리
- 네트워크 포트(Virtual Port) 추가, 삭제, 업데이트
- 캡슐화 프로토콜을 사용한 테넌트 간 네트워크 트래픽 격리
- 브로드캐스트 및 유니캐스트 트래픽 라우팅
- 특징:
- 확장성: VXLAN, GRE 등 오버레이 네트워크를 통해 대규모 네트워크 지원
- 유연성: Open vSwitch의 플로우 기반 트래픽 제어를 활용
- 효율성: 데이터 플레인에서 높은 성능 제공
- 사용 사례:
- 클라우드 환경에서 L2 네트워크 트래픽 처리
- 대규모 데이터센터에서 테넌트 간 네트워크 격리 및 통신
L3 Agent
Neutron에서 L3 기능을 제공하는 에이전트로, 라우팅 및 NAT(Network Address Translation) 작업을 처리
- Linux Namespace 사용
- Network Node에서 구동
- HA, High Availability 지원
- 기능:
- 테넌트 네트워크와 외부 네트워크 간의 라우팅 처리
- SNAT(소스 NAT) 및 DNAT(목적지 NAT)를 활용하여 외부와의 통신 지원
- Floating IP를 관리하여 가상 머신(VM)에 외부 네트워크 접근 가능성 제공
- DHCP 및 메타데이터 요청 처리 지원
- 주요 역할:
- 테넌트 네트워크의 서브넷 간 라우팅 수행
- Neutron Router 생성 및 관리
- 외부 네트워크(Provider Network)와 테넌트 네트워크 간의 트래픽 전달
- Virtual Router를 사용해 내부 네트워크를 인터넷과 연결
- 특징:
- 멀티테넌시 지원: 각 테넌트의 네트워크가 독립적으로 동작하며 격리된 상태 유지
- 확장성: 대규모 라우팅 작업을 지원하며 네트워크 확장 가능
- 유연성: 다양한 네트워크 토폴로지 구성 가능 (예: 분산 라우터)
- 사용 사례:
- 클라우드 환경에서 테넌트 네트워크와 인터넷 간의 통신 처리
- 다중 서브넷 환경에서의 라우팅 및 트래픽 관리
- Floating IP를 사용하여 외부 서비스에 접근 가능하도록 구성
HA, High Availability
시스템, 네트워크, 애플리케이션이 예상치 못한 장애가 발생해도 지속적으로 운영될 수 있도록 높은 가용성을 보장하는 기술적 설계와 구현 방법
- 클러스터링:
- 여러 시스템을 하나로 묶어 장애 시 다른 시스템이 역할을 대신 수행
- 로드 밸런싱:
- 트래픽을 여러 서버로 분산하여 부하를 균등하게 나누고 고가용성 보장
- 데이터 복제:
- 데이터를 여러 노드에 복제하여 장애 발생 시 데이터 손실 방지
- Heartbeat 및 Failover:
- 상태 확인(Heartbeat)을 통해 장애를 감지하고 다른 노드로 자동 전환(Failover)
Security Groups
Neutron에서 네트워크 트래픽을 제어하기 위한 가상 방화벽 역할을 수행하는 규칙 집합
VM 또는 포트에 적용되어 트래픽의 입출입을 제어
-
IP Table 규칙 집합:
- Security Group은 IP Tables를 기반으로 Ingress(들어오는 트래픽)와 Egress(나가는 트래픽)를 제어하는 규칙을 정의
-
Ingress/Egress 규칙:
- Ingress: VM으로 들어오는 트래픽을 제어
- Egress: VM에서 나가는 트래픽을 제어
-
Overlapping IP 지원:
- 같은 네트워크에서 중복된 IP를 사용하는 경우에도 보안 그룹을 통해 네트워크 격리 가능
-
IPv6 지원:
- IPv4뿐만 아니라 IPv6 트래픽도 제어 가능
-
VIF(Virtual InterFace)별로 적용:
- 각 VM의 Virtual Interface별로 보안 그룹 규칙을 적용
-
Multiple VIF를 가진 VM 지원:
- 여러 VIF를 가진 VM에서도 각각의 인터페이스에 별도의 보안 그룹 적용 가능
-
Default 설정:
- 모든 Egress 트래픽은 허용
- 모든 Ingress 트래픽은 기본적으로 차단
NAT
네트워크 트래픽의 IP 주소를 변환하여 가상 네트워크와 외부 네트워크 간 통신을 가능하게 하는 기술입
- Source Address Translation (SNAT)
- 내부 네트워크에서 외부 네트워크로 나가는 패킷의 소스 IP 주소를 변환하는 기술
- 주요 기능:
- 내부 네트워크의 비공개 IP 주소를 공인 IP 주소로 변환
- 여러 가상 머신이 하나의 공인 IP 주소를 공유하여 외부 네트워크와 통신 가능
- 사용 사례:
- 테넌트 네트워크에서 인터넷으로 나가는 트래픽
- 비공개 네트워크의 IP 주소를 숨기기 위한 보안 강화
- Destination Address Translation (DNAT)
- 외부 네트워크에서 내부 네트워크로 들어오는 패킷의 목적지 IP 주소를 변환하는 기술
- 주요 기능:
- 외부에서 내부 네트워크의 가상 머신(VM)으로 트래픽을 전달
- Floating IP를 사용하여 특정 VM과 외부 네트워크 간 통신 가능
- 사용 사례:
- 외부 사용자가 내부 VM의 서비스(ex. 웹 서버)에 접근할 수 있도록 설정
- Floating IP를 활용한 특정 VM 노출
- Port Address Translation (PAT)**
- 소스 또는 목적지 IP 주소뿐만 아니라 포트 번호를 변환하는 기술
- 주요 기능:
- 동일한 공인 IP 주소를 여러 가상 머신이 공유하도록 허용
- 포트 번호를 기준으로 가상 머신 간 트래픽을 구분
- 사용 사례:
- 여러 VM이 동일한 공인 IP를 사용하며, 각 VM이 서로 다른 포트로 통신
- NAT 게이트웨이에서 트래픽을 효율적으로 라우팅
Floating IP Addresses
VM(Instance)에 외부 네트워크와 통신할 수 있는 Public IP 주소를 할당하는 방식
-
Neutron L3 Agent의 역할:
- Neutron은 소프트웨어 기반의 L3 라우터를 생성하여 VM(Instance)에 게이트웨이처럼 작동
- Floating IP를 통해 가상 네트워크와 외부 네트워크 간 라우팅 처리
-
Static One-to-One Mapping:
- Floating IP는 가상 머신의 Private IP와 Public IP를 1:1로 매핑
- 이를 통해 가상 머신이 외부 네트워크에서 접근 가능해짐
DVR (Distributed Virtual Router)
L3 Agent의 기본 구조
- OpenStack Neutron에서 L3 Agent는 네트워크 노드에서 중앙 집중화되어 작동
- Inter-subnet VM Traffic:
- 서브넷 간 트래픽은 항상 L3 Agent를 경유
- 외부 네트워크 트래픽:
- 외부에서 오는 모든 트래픽은 L3 Agent를 통해 전달
Distributed Virtual Router (DVR)
-
L3 라우팅을 분산 처리하여 성능 병목을 방지하는 OpenStack 네트워크 아키텍처
-
L3 Agent의 기능을 Compute Node에 분산
-
특징:
- 각 Compute Node에서 실행:
- 라우터 기능이 네트워크 노드뿐만 아니라 각 Compute Node에서 실행
- 성능 영향 완화:
- 중앙 집중식 라우터로 인한 트래픽 병목 현상을 감소
- 각 Compute Node에서 실행:
Network Namespaces
네트워크 스택의 격리된 복사본을 제공하여 서로 독립적인 네트워크 환경을 구현하는 기술
Neutron에서 네트워크 리소스 간의 격리와 독립성을 보장하기 위해 사용
ip netns: 현재 생성된 네트워크 네임스페이스를 나열
-
Isolated Copy of Network Stack:
- 각 네트워크 네임스페이스는 독립적인 네트워크 스택(네트워크 디바이스, 라우팅 테이블, IP 주소 등)을 가짐
- 하나의 호스트에서 다중 네트워크 환경을 시뮬레이션 가능
-
Scope Limited to Each Namespace:
- 네임스페이스 내에서 네트워크 설정은 해당 네임스페이스에만 적용되며 다른 네임스페이스와 격리됨
-
Reusing Addresses:
- 동일한 IP 주소를 여러 네임스페이스에서 중복 사용 가능
-
Explicit Configuration Needed:
- 네임스페이스 간 통신을 위해 명시적인 설정 필요 (예: 라우팅 또는 NAT)
-
Supports Routing and Isolation:
- 각 네임스페이스는 독립적인 라우팅 테이블을 가지며, 특정 네트워크 디바이스 및 트래픽 제어 가능
Neutron CLI
$ <pre>openstack network agent list
+--------------------------------------+--------------------+-----------------------+-------------------+-------+-------+---------------------------+
| ID | Agent Type | Host | Availability Zone | Alive | State | Binary |
+--------------------------------------+--------------------+-----------------------+-------------------+-------+-------+---------------------------+
| 0c144c1c-1737-47f1-959c-496f3e17eb90 | Metadata agent | localhost.localdomain | None | XXX | UP | neutron-metadata-agent |
| 14f94549-0d8f-4239-9125-b6a699d1b194 | L3 agent | localhost | nova | :-) | UP | neutron-l3-agent |
| 218c4aca-953e-4545-8833-9a15e91ed10d | Open vSwitch agent | localhost | None | :-) | UP | neutron-openvswitch-agent |
| 4ae60024-c838-4fad-a54f-858639395da9 | DHCP agent | localhost.localdomain | nova | XXX | UP | neutron-dhcp-agent |
| 4d0f06c6-7925-42ab-82bd-2d8eb3d8b29f | L3 agent | localhost.localdomain | nova | XXX | UP | neutron-l3-agent |
| 4ef605ff-82bd-404f-bfce-f7f81afa8ea8 | Metering agent | localhost.localdomain | None | XXX | UP | neutron-metering-agent |
| 507a9478-6777-4caa-8407-a7deccfa0a9d | Metering agent | localhost | None | :-) | UP | neutron-metering-agent |
| 907e81ce-3857-4c69-81e1-62eb623bf093 | DHCP agent | localhost | nova | :-) | UP | neutron-dhcp-agent |
| 912da6e4-20b1-4853-ad7f-b2317fb2c0a0 | Metadata agent | localhost | None | :-) | UP | neutron-metadata-agent |
| ece367e5-3f73-40d8-9790-07e4b9d87ffe | Open vSwitch agent | localhost.localdomain | None | XXX | UP | neutron-openvswitch-agent |
+--------------------------------------+--------------------+-----------------------+-------------------+-------+-------+---------------------------+우선 위와 같이 network agent들의 리스트를 볼 수 있다.
$ ovs-vsctl show
c7c4cbfc-1f94-4359-9287-b829ff0bddf9
Manager "ptcp:6640:127.0.0.1"
is_connected: true
Bridge br-int
Controller "tcp:127.0.0.1:6633"
is_connected: true
fail_mode: secure
datapath_type: system
Port br-int
Interface br-int
type: internal
Port patch-tun
Interface patch-tun
type: patch
options: {peer=patch-int}
Port int-br-ex
Interface int-br-ex
type: patch
options: {peer=phy-br-ex}
Bridge br-ex
Controller "tcp:127.0.0.1:6633"
is_connected: true
fail_mode: secure
datapath_type: system
Port phy-br-ex
Interface phy-br-ex
type: patch
options: {peer=int-br-ex}
Port enp0s3
Interface enp0s3
Port br-ex
Interface br-ex
type: internal
Bridge br-tun
Controller "tcp:127.0.0.1:6633"
is_connected: true
fail_mode: secure
datapath_type: system
Port patch-int
Interface patch-int
type: patch
options: {peer=patch-tun}
Port br-tun
Interface br-tun
type: internal
ovs_version: "3.1.7-140.el9s"Open vSwitch(OVS)의 전체 구성 정보를 출력할 수 있으며 의미는 다음과 같다.
-
Manager
- OVS 관리자가 연결된 주소를 표시 (
ptcp:6640:127.0.0.1) - OVS 관리 인터페이스 상태를 확인 (
is_connected: true)
- OVS 관리자가 연결된 주소를 표시 (
-
Bridge
- OVS에서 생성된 가상 브리지
- 주요 브리지:
br-int(Integration Bridge): 가상 머신과 네트워크 트래픽을 연결br-ex(External Bridge): 외부 네트워크와 통신br-tun(Tunnel Bridge): 터널링 트래픽 처리 (GRE/VXLAN)
- Controller: 각 브리지에 연결된 OpenFlow 컨트롤러 (주소:
tcp:127.0.0.1:6633) - Fail Mode:
secure로 설정 시, 컨트롤러 장애 시에도 데이터 경로 유지
-
Port
- 각 브리지에 연결된 네트워크 포트
- 주요 포트:
- Patch Port: 브리지 간 트래픽 연결 (예:
patch-tun,patch-int) - Physical Port: 실제 네트워크 인터페이스 (예:
enp0s3for br-ex) - Internal Port: 가상 네트워크 인터페이스 (예:
br-int,br-tun)
- Patch Port: 브리지 간 트래픽 연결 (예:
-
Interface
- 각 포트에 연결된 인터페이스
- Type:
patch,internal, 또는 실제 네트워크 인터페이스 - Options: Patch 포트는
peer를 통해 연결된 상대 포트 지정 (예:patch-tun ↔ patch-int)
-
OVS Version
- 현재 OVS 소프트웨어의 버전 (
3.1.7-140.el9s)
- 현재 OVS 소프트웨어의 버전 (
$ openstack network create -hopenstack create network를 통해 새로운 네트워크를 생성할 수 있으며, 주요 파라미터에 대한 정보는 아래와 같다
--provider-network-type: 네트워크 유형 설정 (ex.vxlan,vlan,flat,gre)--provider-physical-network: 물리적 네트워크와 매핑--provider-segment: VLAN ID 또는 네트워크 세그먼트 ID 지정--shared: 네트워크를 여러 프로젝트에서 공유 가능하도록 설정--external: 외부 네트워크로 설정하여 인터넷 연결 가능--mtu-size: 네트워크의 최대 패킷 크기 설정--disable-port-security: 포트 보안을 비활성화하여 보안 그룹 필터링 해제--description: 네트워크의 목적이나 역할에 대한 설명 추가
$ openstack network create intnet
+---------------------------+--------------------------------------+
| Field | Value |
+---------------------------+--------------------------------------+
| admin_state_up | UP |
| availability_zone_hints | |
| availability_zones | |
| created_at | 2025-01-14T03:52:24Z |
| description | |
| dns_domain | None |
| id | 7b34e663-7d34-4c5c-b037-a7d5b47187d2 |
| ipv4_address_scope | None |
| ipv6_address_scope | None |
| is_default | False |
| is_vlan_transparent | None |
| mtu | 1450 |
| name | intnet |
| port_security_enabled | True |
| project_id | 8dc84595f82b4e6dac4a18f990b05c6d |
| provider:network_type | vxlan |
| provider:physical_network | None |
| provider:segmentation_id | 82 |
| qos_policy_id | None |
| revision_number | 1 |
| router:external | Internal |
| segments | None |
| shared | False |
| status | ACTIVE |
| subnets | |
| tags | |
| updated_at | 2025-01-14T03:52:24Z |
+---------------------------+--------------------------------------+우선 intnet이라는 네트워크를 생성한다.
openstack subnet create subnet1 --subnet-range 10.5.5.0/24 --dns-nameserver 8.8.8.8 --network intnet
+----------------------+--------------------------------------+
| Field | Value |
+----------------------+--------------------------------------+
| allocation_pools | 10.5.5.2-10.5.5.254 |
| cidr | 10.5.5.0/24 |
| created_at | 2025-01-14T03:54:48Z |
| description | |
| dns_nameservers | 8.8.8.8 |
| dns_publish_fixed_ip | None |
| enable_dhcp | True |
| gateway_ip | 10.5.5.1 |
| host_routes | |
| id | 204c4ca0-3cba-4668-8b55-2ab7e1a132a2 |
| ip_version | 4 |
| ipv6_address_mode | None |
| ipv6_ra_mode | None |
| name | subnet1 |
| network_id | 7b34e663-7d34-4c5c-b037-a7d5b47187d2 |
| project_id | 8dc84595f82b4e6dac4a18f990b05c6d |
| revision_number | 0 |
| segment_id | None |
| service_types | |
| subnetpool_id | None |
| tags | |
| updated_at | 2025-01-14T03:54:48Z |
+----------------------+--------------------------------------+이후 새로운 Subnet을 생성한다.
- Neutron에서 Namespace는 각 DHCP 서버를 위한 Traffic Isolation을 가능하게 한다
- 각 DHCP 서버에 새로운 Namespace가 생성되고 할당된다
- 따라서 IP만으로 DHCP 서버에 접근이 불가능하지만, Linux 레벨에서 해당 IP의 Namespace를 먼저 알아낸 뒤 접근이 가능하다.
$ ip netns
qdhcp-7b34e663-7d34-4c5c-b037-a7d5b47187d2 (id: 0)ip netns를 통해 현재 네트워크에 생성된 NS를 볼 수 있다.
$ ip netns exec qdhcp-7b34e663-7d34-4c5c-b037-a7d5b47187d2 ping 10.5.5.2
PING 10.5.5.2 (10.5.5.2) 56(84) bytes of data.
64 bytes from 10.5.5.2: icmp_seq=1 ttl=64 time=1.44 ms
64 bytes from 10.5.5.2: icmp_seq=2 ttl=64 time=0.037 ms
64 bytes from 10.5.5.2: icmp_seq=3 ttl=64 time=0.057 ms
...DHCP가 같은 namespace 내애서 접근이 가능한 것을 볼 수 있다.
$ ip netns exec qdhcp-7b34e663-7d34-4c5c-b037-a7d5b47187d2 ip addr show
# loopback inferface
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
# DHCP agent's tap interface
7: tap177c8c39-42: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UNKNOWN group default qlen 1000
link/ether fa:16:3e:cd:fc:be brd ff:ff:ff:ff:ff:ff
inet 10.5.5.2/24 brd 10.5.5.255 scope global tap177c8c39-42
valid_lft forever preferred_lft forever
inet6 fe80::f816:3eff:fecd:fcbe/64 scope link
valid_lft forever preferred_lft forever또한 해당 NS에 존재하는 네트워크 인터페아ㅣ스를 볼 수 있다.
Loopback Interface
네트워크 장치에서 자기 자신과 통신하기 위해 사용하는 가상 네트워크 인터페이스
- 주요 특징:
- 항상 활성화 상태 (
127.0.0.1주소 사용)- 내부 프로세스 간 통신 및 테스트 목적 사용
- 사용 사례:
- 애플리케이션 테스트
- 네트워크 디바이스 간 연결 확인
DHCP Agent's Tap Interface
Neutron의 DHCP Agent가 사용하는 가상 네트워크 인터페이스
- 주요 특징:
- 테넌트 네트워크에 DHCP 서비스를 제공
- 각 테넌트 서브넷마다 고유의 TAP 인터페이스 생성
- 사용 사례:
- VM에 동적으로 IP 주소, DNS 설정 제공
- 테넌트 네트워크에서 IP 주소 관리
$ ovs-vsctl show
c7c4cbfc-1f94-4359-9287-b829ff0bddf9
...
Port tap177c8c39-42
tag: 1
Interface tap177c8c39-42
type: internal새로운 네트워크를 생성하였기 때문에 OVS의 전체 구성정보를 출력해보면 tap 인터페이스가 생성된 것을 볼 수 있다.
또한 DHCP agent는 별도의 Network 노드에서 구동되는데 이전에 --all-in-one 모드로 설치를 진행했기에, 현재 Openstack의 Inegration Bridge 내에서 해당 노드가 존재한다.
$ openstack router create R2
+-------------------------+--------------------------------------+
| Field | Value |
+-------------------------+--------------------------------------+
| admin_state_up | UP |
| availability_zone_hints | |
| availability_zones | |
| created_at | 2025-01-14T04:19:11Z |
| description | |
| distributed | False |
| enable_ndp_proxy | None |
| external_gateway_info | null |
| flavor_id | None |
| ha | False |
| id | 4358fd19-62ea-42d3-be7d-0ef3140dc249 |
| name | R2 |
| project_id | 8dc84595f82b4e6dac4a18f990b05c6d |
| revision_number | 1 |
| routes | |
| status | ACTIVE |
| tags | |
| tenant_id | 8dc84595f82b4e6dac4a18f990b05c6d |
| updated_at | 2025-01-14T04:19:11Z |
+-------------------------+--------------------------------------+이후 Subnet을 위한 Router을 생성한다
$ openstack router add subnet R2 subnet1이 시점에서 R2 라우터는 인터페이스가 붙지 않은 빈 라우터이기에, Private Subnet을 attach한다.
$ ovs-vsctl show
...
Port qr-3fa254c3-77
tag: 1
Interface qr-3fa254c3-77
type: internalR2 라우터의 인터페이스인 qr-3fa254c3-77가 잘 생성된 것을 확인할 수 다
$ ip netns
qrouter-4358fd19-62ea-42d3-be7d-0ef3140dc249 (id: 1)
qdhcp-7b34e663-7d34-4c5c-b037-a7d5b47187d2 (id: 0)또한 해당 인터페이스는 Router를 위해 별도로 생성된 Namespace 내에 존재한다.
$ ip netns exec qrouter-4358fd19-62ea-42d3-be7d-0ef3140dc249 ip address show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
8: qr-3fa254c3-77: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UNKNOWN group default qlen 1000
link/ether fa:16:3e:78:a2:32 brd ff:ff:ff:ff:ff:ff
inet 10.5.5.1/24 brd 10.5.5.255 scope global qr-3fa254c3-77
valid_lft forever preferred_lft forever
inet6 fe80::f816:3eff:fe78:a232/64 scope link
valid_lft forever preferred_lft forever
$ ip netns exec qrouter-4358fd19-62ea-42d3-be7d-0ef3140dc249 ip route
10.5.5.0/24 dev qr-3fa254c3-77 proto kernel scope link src 10.5.5.1 해당 Namespace 내에서 네트워크 정보를 출력해보고
ip netns exec qrouter-4358fd19-62ea-42d3-be7d-0ef3140dc249 ping 10.5.5.1
PING 10.5.5.1 (10.5.5.1) 56(84) bytes of data.
64 bytes from 10.5.5.1: icmp_seq=1 ttl=64 time=0.285 ms
64 bytes from 10.5.5.1: icmp_seq=2 ttl=64 time=0.058 ms
64 bytes from 10.5.5.1: icmp_seq=3 ttl=64 time=0.054 ms
...ping을 통해 해당 라우터로 접근이 가능한지 확인해야 한다.
$ neutron router-gateway-set R2 external_network
Set gateway for router R2이후 external public network를 R2 라우터에 attach하여 해당 라우터가 Traffic을 해당 네트워크를 통해 라우팅할 수 있게 한다.
# 현재 네트워크 리스트 확인
openstack network list
+--------------------------------------+------------------+--------------------------------------+
| ID | Name | Subnets |
+--------------------------------------+------------------+--------------------------------------+
| 61af13ca-6eb4-4916-9fe7-2e28d401e2bd | external_network | 5a7d4bd3-011c-4c42-9f77-15c1fa9d8b83 |
| 7b34e663-7d34-4c5c-b037-a7d5b47187d2 | intnet | 204c4ca0-3cba-4668-8b55-2ab7e1a132a2 |
+--------------------------------------+------------------+--------------------------------------+$ openstack server create --flavor m1.small --image cirros --network 7b34e663-7d34-4c5c-b037-a7d5b47187d2 test-instance
인스턴스를 성공적으로 생성한 이후, 해당 인스턴스에 접근하지 이전에 Security gorup rule을 수정해야 한다.
$ openstack security group list
+--------------------------------------+---------+------------------------+----------------------------------+------+
| ID | Name | Description | Project | Tags |
+--------------------------------------+---------+------------------------+----------------------------------+------+
| 4dfe3e82-ec28-4b47-8090-e2173d047774 | default | Default security group | 8dc84595f82b4e6dac4a18f990b05c6d | [] |
| 672f6b64-8358-4f9d-ae1e-1c16a193af93 | default | Default security group | e13f274a863d4a91a95011b5dd06d8b1 | [] |
+--------------------------------------+---------+------------------------+----------------------------------+------+$ openstack project list
+----------------------------------+---------------+
| ID | Name |
+----------------------------------+---------------+
| 668c91225e6f4d17a99ed2e4c28afe98 | services |
| 8522df3c87154fb194986b039ac84620 | newProject |
| 8dc84595f82b4e6dac4a18f990b05c6d | admin |
| e13f274a863d4a91a95011b5dd06d8b1 | first-project |
+----------------------------------+---------------+정확히 어떤 Security Group이 어떤 Project에서 활성화되어 있는지 확인하였을 떄 newProject에 Security Group이 할당되지 않은 것을 확인하여
openstack security group create allow-icmp-ssh --project 8522df3c87154fb194986b039ac84620 --description "Allow ICMP and SSH (TCP:22)"
openstack security group rule create --remote-ip 0.0.0.0/0 --protocol icmp allow-icmp-ssh
openstack security group rule create --remote-ip 0.0.0.0/0 --protocol tcp --dst-port 22 allow-icmp-ssh위와 같이 Security Group에 newProject에 지정하고 생성한 이후 Rule을 추가한다.
$ openstack security group list
+--------------------------------------+----------------+-----------------------------+----------------------------------+------+
| ID | Name | Description | Project | Tags |
+--------------------------------------+----------------+-----------------------------+----------------------------------+------+
| 1bbabbed-e7dc-478b-98a1-ff37035ef797 | allow-icmp-ssh | Allow ICMP and SSH (TCP:22) | 8522df3c87154fb194986b039ac84620 | [] |
| 4dfe3e82-ec28-4b47-8090-e2173d047774 | default | Default security group | 8dc84595f82b4e6dac4a18f990b05c6d | [] |
| 672f6b64-8358-4f9d-ae1e-1c16a193af93 | default | Default security group | e13f274a863d4a91a95011b5dd06d8b1 | [] |
| e6f1533e-2b32-4c87-84a4-979ad08f3e68 | default | Default security group | 8522df3c87154fb194986b039ac84620 | [] |
+--------------------------------------+----------------+-----------------------------+----------------------------------+------+위와 같이 security group이 정상적으로 생성된 것을 확인할 수 있다.
최종적인 Network Topology는 위와 같다.
Trouble Shooting: Instance Namespace Connection Failure
이후 10.5.5.202 인스턴스에 대해 ping 및 ssh 요청을 해보았지만 지속적으로 실패하여 이를 해곃하고자 하였다
$ ip netns exec qrouter-4358fd19-62ea-42d3-be7d-0ef3140dc249 arp -n
Address HWtype HWaddress Flags Mask Iface
10.5.5.202 (incomplete) qr-3fa254c3-77
10.0.2.1 ether 52:54:00:12:35:00 C qg-2e261868-ab라우터에서 ARP 요청이 전달되는지 확인해본 결과 10.5.5.202에 대한 MAC 주소가 할당되지 않은 것을 볼 수 있었다.
ip netns exec qrouter-4358fd19-62ea-42d3-be7d-0ef3140dc249 ip neigh flush dev qr-3fa254c3-77이후 Router Namespace에서 ARP 캐시를 초기화하였다
$ openstack network agent list
+--------------------------------------+--------------------+-----------------------+-------------------+-------+-------+---------------------------+
| ID | Agent Type | Host | Availability Zone | Alive | State | Binary |
+--------------------------------------+--------------------+-----------------------+-------------------+-------+-------+---------------------------+
| 0c144c1c-1737-47f1-959c-496f3e17eb90 | Metadata agent | localhost.localdomain | None | XXX | UP | neutron-metadata-agent |
| 14f94549-0d8f-4239-9125-b6a699d1b194 | L3 agent | localhost | nova | :-) | UP | neutron-l3-agent |
| 218c4aca-953e-4545-8833-9a15e91ed10d | Open vSwitch agent | localhost | None | :-) | UP | neutron-openvswitch-agent |
| 4ae60024-c838-4fad-a54f-858639395da9 | DHCP agent | localhost.localdomain | nova | XXX | UP | neutron-dhcp-agent |
| 4d0f06c6-7925-42ab-82bd-2d8eb3d8b29f | L3 agent | localhost.localdomain | nova | XXX | UP | neutron-l3-agent |
| 4ef605ff-82bd-404f-bfce-f7f81afa8ea8 | Metering agent | localhost.localdomain | None | XXX | UP | neutron-metering-agent |
| 507a9478-6777-4caa-8407-a7deccfa0a9d | Metering agent | localhost | None | :-) | UP | neutron-metering-agent |
| 907e81ce-3857-4c69-81e1-62eb623bf093 | DHCP agent | localhost | nova | :-) | UP | neutron-dhcp-agent |
| 912da6e4-20b1-4853-ad7f-b2317fb2c0a0 | Metadata agent | localhost | None | :-) | UP | neutron-metadata-agent |
| ece367e5-3f73-40d8-9790-07e4b9d87ffe | Open vSwitch agent | localhost.localdomain | None | XXX | UP | neutron-openvswitch-agent |
+--------------------------------------+--------------------+-----------------------+-------------------+-------+-------+---------------------------+이후 network agent들의 리스트를 점검하였다
hostnamectl set-hostname localhost위 명령으로 hostname 적용을 보장한다
systemctl restart neutron-server
systemctl restart neutron-metadata-agent.service
systemctl restart neutron-l3-agent.service
systemctl restart neutron-dhcp-agent.service
systemctl restart openvswitch.service
systemctl restart neutron-metering-agent.service이후 관련된 서비스를 모두 재시작하였다
Instance : No bootable device
openstack console log show 8013dacc-b5e3-48e3-b9df-08558f074b28이후 해당 인스턴스의 로그에 아무것도 나오지 않는 것을 이상하게 여겨
위와 같이 Horizon Dashboard 콘솔에서 No bootable device이었다는 상황을 확인할 수 있었다.
yum install -y wget
wget http://download.cirros-cloud.net/0.6.2/cirros-0.6.2-x86_64-disk.img기존 curl -o로 이미지 파일을 받을 경우 단순 텍스트 파일로 저장되기 때문에 wget을 통해서 이미지를 다시 다운로드 받고
$ openstack image list
+--------------------------------------+--------+--------+
| ID | Name | Status |
+--------------------------------------+--------+--------+
| 192715c9-65b6-4682-bbf5-d08c21e99d77 | cirros | active |
+--------------------------------------+--------+--------+
$ openstack image delete 192715c9-65b6-4682-bbf5-d08c21e99d77
$ openstack image create --disk-format qcow2 --container-format bare --public --file ./cirros-0.6.2-x86_64-disk.img cirros
+------------------+--------------------------------------------------------------------------------------------------------------------------------------------+
| Field | Value |
+------------------+--------------------------------------------------------------------------------------------------------------------------------------------+
| container_format | bare |
| created_at | 2025-01-14T11:07:09Z |
| disk_format | qcow2 |
| file | /v2/images/71905aa9-d10a-4bec-92ec-25ac00b0f81c/file |
| id | 71905aa9-d10a-4bec-92ec-25ac00b0f81c |
| min_disk | 0 |
| min_ram | 0 |
| name | cirros |
| owner | 8dc84595f82b4e6dac4a18f990b05c6d |
| properties | os_hidden='False', owner_specified.openstack.md5='', owner_specified.openstack.object='images/cirros', owner_specified.openstack.sha256='' |
| protected | False |
| schema | /v2/schemas/image |
| status | queued |
| tags | |
| updated_at | 2025-01-14T11:07:09Z |
| visibility | public |
+------------------+--------------------------------------------------------------------------------------------------------------------------------------------+위와 같이 이미지를 새로 생성한 이후
openstack server delete test-instance
openstack server create --flavor m1.small --image cirros --network intnet test-instance인스턴스 또한 종료시키고 새롭게 생성해주었다
nova.exception.NoValidHost: No valid host was found.
OpenStack이 인스턴스를 배치할 수 있는 적합한 호스트를 찾지 못했음을 나타낸다
이 문제는
1. Nova 스케줄러가 적절한 컴퓨트 호스트를 찾지 못하거나
2. 호스트가 인스턴스를 실행하기 위한 리소스를 제공하지 못할 때 발생
따라서 Horizon Dashboard 종료하고
free -mHost 머신에서도 메모리를 추가적으로 메모리를 확보한 이후 인스턴스를 다시 생성해주었다.
Exceeded maximum number of retries. Exhausted all hosts available for retrying build failures
해당 오류 또한 메모리가 부족하여 나타나는 현상이었기에
$ openstack console log show test-instance
...
=== network info ===
if-info: lo,up,127.0.0.1,8,,
if-info: eth0,up,10.5.5.104,24,fe80::f816:3eff:fe41:2108/64,
ip-route:default via 10.5.5.1 dev eth0 src 10.5.5.104 metric 1002
ip-route:10.5.5.0/24 dev eth0 scope link src 10.5.5.104 metric 1002
ip-route:169.254.169.254 via 10.5.5.1 dev eth0 src 10.5.5.104 metric 1002
ip-route6:fe80::/64 dev eth0 metric 256
ip-route6:multicast ff00::/8 dev eth0 metric 256
=== datasource: ec2 net ===
instance-id: i-0000000b
name: N/A
availability-zone: nova
local-hostname: test-instance.novalocal
launch-index: 0
=== cirros: current=0.6.2 latest=0.6.2 uptime=25.23 ===
____ ____ ____
/ __/ __ ____ ____ / __ \/ __/
/ /__ / // __// __// /_/ /\ \
\___//_//_/ /_/ \____/___/
http://cirros-cloud.net
메모리를 확보하고 인스턴스를 실행시킨 이후 CirrOS 이미지의 인스턴스가 정상적으로 구동되는 것을 확인할 수 있었으며
ip netns exec qrouter-4358fd19-62ea-42d3-be7d-0ef3140dc249 ping 10.5.5.104
PING 10.5.5.104 (10.5.5.104) 56(84) bytes of data.
64 bytes from 10.5.5.104: icmp_seq=1 ttl=64 time=1.58 ms
64 bytes from 10.5.5.104: icmp_seq=2 ttl=64 time=1.33 ms
...이전에 생성한 Gateway의 Namespace에서 ICMP 요청이 정상적으로 동작하는 것을 확인할 수 있었다.
ip netns exec qrouter-4358fd19-62ea-42d3-be7d-0ef3140dc249 ssh cirros@10.5.5.104
cirros@10.5.5.104's password: # gocubsgo
$ pwd
/home/cirros위와 같이 정상적으로 SSH를 통해 접근할 수 있었다.
$ ping 10.5.5.1
PING 10.5.5.1 (10.5.5.1) 56(84) bytes of data.
64 bytes from 10.5.5.1: icmp_seq=1 ttl=64 time=1.70 ms
64 bytes from 10.5.5.1: icmp_seq=2 ttl=64 time=2.07 ms이후 인스턴스 내에서 게이트웨이로의 연결 또한 확인한다.
$ openstack subnet list
+--------------------------------------+---------------+--------------------------------------+-------------+
| ID | Name | Network | Subnet |
+--------------------------------------+---------------+--------------------------------------+-------------+
| 204c4ca0-3cba-4668-8b55-2ab7e1a132a2 | subnet1 | 7b34e663-7d34-4c5c-b037-a7d5b47187d2 | 10.5.5.0/24 |
| 5a7d4bd3-011c-4c42-9f77-15c1fa9d8b83 | public_subnet | 61af13ca-6eb4-4916-9fe7-2e28d401e2bd | 10.0.2.0/24 |
+--------------------------------------+---------------+--------------------------------------+-------------+인스턴스는 External Network에서 Reachable 해야만 추가적인 작업을 진행할 수 있다.
이는 Floating IP를 통해 달성될 수 있는데, 우선 위와 같이 public_subnet의 ID를 확인하고
# openstack floating ip create --subnet <subnet_ID> <network_ID>
$ openstack floating ip create --subnet 5a7d4bd3-011c-4c42-9f77-15c1fa9d8b83 61af13ca-6eb4-4916-9fe7-2e28d401e2bd
+---------------------+--------------------------------------+
| Field | Value |
+---------------------+--------------------------------------+
| created_at | 2025-01-15T03:24:10Z |
| description | |
| dns_domain | None |
| dns_name | None |
| fixed_ip_address | None |
| floating_ip_address | 10.0.2.118 |
| floating_network_id | 61af13ca-6eb4-4916-9fe7-2e28d401e2bd |
| id | 549b391c-9074-485a-8694-38552bab5030 |
| name | 10.0.2.118 |
| port_details | None |
| port_id | None |
| project_id | 8dc84595f82b4e6dac4a18f990b05c6d |
| qos_policy_id | None |
| revision_number | 0 |
| router_id | None |
| status | DOWN |
| subnet_id | 5a7d4bd3-011c-4c42-9f77-15c1fa9d8b83 |
| tags | [] |
| updated_at | 2025-01-15T03:24:10Z |
+---------------------+--------------------------------------+위와 같이 Floating IP를 생성해준 후
openstack server add floating ip test-instance 10.0.2.118이전에 생성한 인스턴스에 Floating IP를 할당하여준다.
$ ping 10.0.2.118
PING 10.0.2.118 (10.0.2.118) 56(84) bytes of data.
64 bytes from 10.0.2.118: icmp_seq=1 ttl=63 time=3.91 ms
64 bytes from 10.0.2.118: icmp_seq=2 ttl=63 time=2.36 ms
64 bytes from 10.0.2.118: icmp_seq=3 ttl=63 time=1.08 msdefault NS에서 해당 인스턴스로 Floating IP로 접근할 수 있는 것을 볼 수 있다.
$ ssh cirros@10.0.2.118
cirros@10.0.2.118's password:
$ ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc pfifo_fast qlen 1000
link/ether fa:16:3e:41:21:08 brd ff:ff:ff:ff:ff:ff
inet 10.5.5.104/24 brd 10.5.5.255 scope global dynamic noprefixroute eth0
valid_lft 82695sec preferred_lft 71895sec
inet6 fe80::f816:3eff:fe41:2108/64 scope link
valid_lft forever preferred_lft forever
$SSH또한 정상적으로 작동하며 인스턴스 내부에서 네트워크 인터페이스를 확인할 수 있다.
$ openstack ip availability list --project admin
+--------------------------------------+------------------+-----------+----------+
| Network ID | Network Name | Total IPs | Used IPs |
+--------------------------------------+------------------+-----------+----------+
| 61af13ca-6eb4-4916-9fe7-2e28d401e2bd | external_network | 101 | 2 |
| 7b34e663-7d34-4c5c-b037-a7d5b47187d2 | intnet | 253 | 3 |
+--------------------------------------+------------------+-----------+----------+OpenStack 프로젝트에 할당된 네트워크의 IP 사용 상태를 확인하는 명령어는 위와 같다
openstack command list | grep openstack.network -A 100- Address Groups: 네트워크 정책 또는 구성에 사용할 IP 주소 그룹을 관리
- Address Scopes: 라우팅 및 IP 관리를 위해 여러 서브넷에 걸쳐 공유되는 주소 범위를 정의
- Floating IPs: 외부 액세스를 위해 인스턴스에 공인 IP를 할당, 관리, 라우팅
- IP Availability: 네트워크 또는 서브넷 내 IP 주소의 가용성을 확인 및 표시
- Local IPs: 특정 컴퓨트 호스트에 로컬로 사용되는 IP를 설정 및 관리
- Network Agents: 네트워크 작업을 담당하는 Neutron 에이전트를 관리 및 구성
- Networks: 네트워크를 생성, 삭제 및 설정하여 가상 네트워크를 구성
- Network Flavors: 네트워크의 특성과 동작을 정의하고 관련 설정 관리
- Network QoS: 네트워크 트래픽 품질을 보장하기 위한 정책 및 규칙 관리
- Network RBAC: 네트워크 리소스에 대한 역할 기반 접근 제어 설정 및 관리
- Network Segments: 네트워크 세그먼트를 생성, 삭제 및 설정하여 물리적 또는 논리적 네트워크를 분리
- Network Service Providers: 네트워크 서비스 제공자를 나열 및 관리
- Ports: 네트워크 포트를 생성, 삭제 및 설정
- Routers: 라우터를 생성, 삭제 및 설정하여 네트워크 간 트래픽을 라우팅
- Security Groups: 보안 그룹 및 규칙을 생성, 삭제 및 설정하여 네트워크 트래픽을 제어
- Subnets: 서브넷을 생성, 삭제 및 설정하여 네트워크 내 IP 범위를 관리
