Working w/i Horizon Dashboard

여러개의 부서로 이루어진 조직에서 일을 하는 상황이라고 가정
현재 나의 역할은 조직 전체에 Openstack Cloud를 제공하는 것을 총괄하는 것
Engineering 부서에서 새로운 프로젝트가 시작됨
따라서 해당 부서에서 사용할 VM과 리소스를 제공하는 상황이라고 가정

Launcing an Instance

Mandatory
- Image (Glance)
- Network (Neutron)
- Size of the instance (Nova, flavor)
Optional
- Security Setting
  - ACLs (Neutron)
  - Key pair (Nova)
- Persistent storage (Cinder)

Instance를 만들기 위해서는 단순히 부팅하는 것 뿐 아니라 위 요소들을 모두 준비해야 한다.

Network Configuration

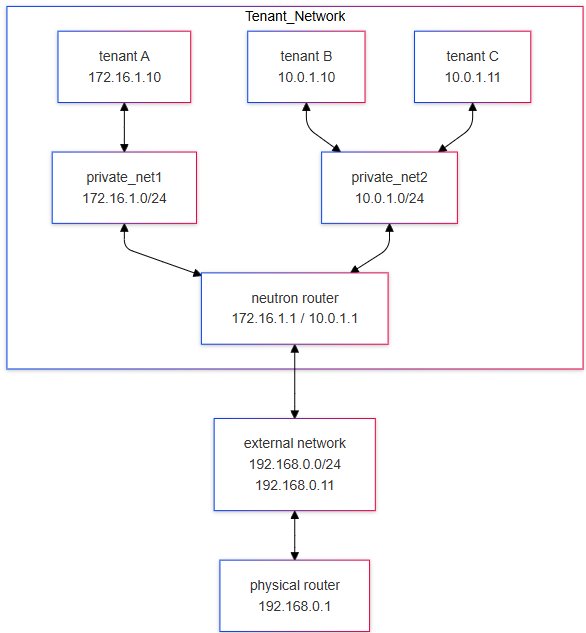

개념적인 Network Topology는 위와 같으며

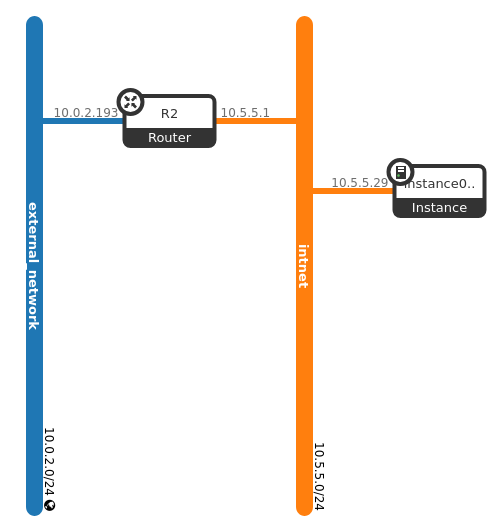

이후 Horizon을 통해 Optional한 요소들까지 세팅을 완료한 이후 위와 같은 Network Topology를 생성하였다.

external_network가 기존의 개념적인 토폴로지와 다른 이유는 현재 VM이 NAT Network Interface를 통해 Host 머신의 네트워크와 연결되어 있기 때문이다.

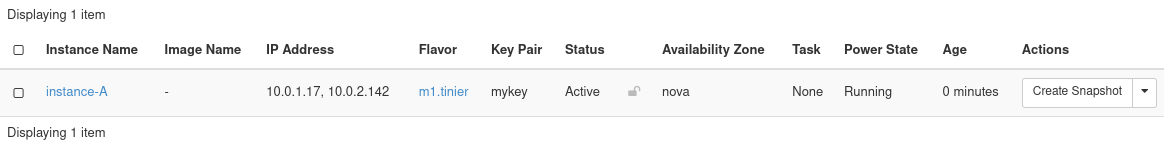

또한 위와 같이 새로운 인스턴스에 Floating IP를 연결해주었다.

Scaling Openstack

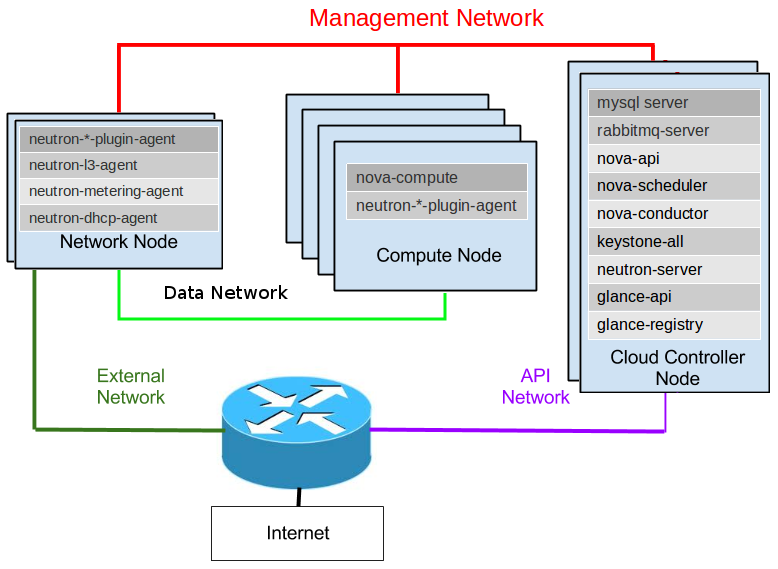

Openstack은 --all-in-one 파라미터와 같이 단일 Node에서 모두 구동될 수도 있고, 여러 노드 (Controller, Compute, Network etc.)로 구동될 수도 있다.

Scaling Methods

Horizontal Scaling (Scale out)
- 리소스 풀에 더 많은 머신을 추가하여 확장
- 시스템의 여러 인스턴스를 병렬로 추가하여 성능 향상
Vertical Scaling (Scale up)
- 기존 머신에 CPU, RAM 등의 성능을 추가하여 확장
- 단일 시스템의 처리 능력을 높이는 방식으로 실행

Openstack Component Scale

RESTful Web Services의 몇 가지 특징:
- Client-Server 기반 통신
- 클라이언트의 각 요청은 서버가 요청을 처리하는 데 필요한 모든 정보를 포함해야 함
- REST API는 로드 밸런서를 통해 네이티브 확장이 가능하며, 하나의 API 엔드포인트가 이를 대표해야 함
일부 구성 요소는 자연적으로 확장되지 않음:
- 데이터베이스는 클러스터링이 필요함
  (ex. Galera cluster)
- 메시지 큐는 자체 클러스터링 방법을 가짐
  (ex.RabbitMQ, Qpid, ZeroMQ)
- Non-API 구성 요소는 확장을 위한 내장 지원 기능을 제공함
  (ex. Neutron, Swift proxy)

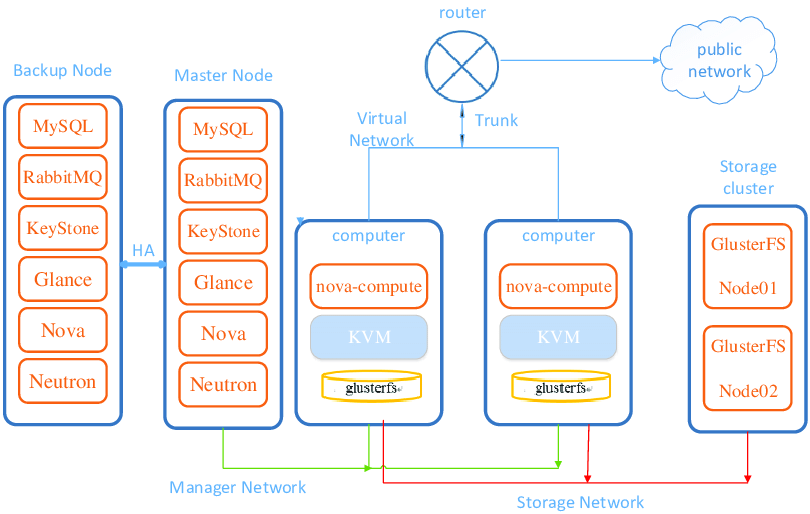

Compute Node

Compute Node는 OpenStack에서 가상 머신(VM)을 호스팅하는 핵심 컴포넌트
확장성을 극대화하기 위해 여러 개의 노드로 분산 배치를 수행할 수 있음
Compute Node는 수평 확장이 용이한 구조를 가짐
새로운 Compute Node를 추가함으로써 클러스터의 전체 용량과 가상 머신 호스팅 기능을 쉽게 확장 가능
네트워크 연결은 Neutron과 OVS를 통해 관리되므로, 확장 시 네트워크 아키텍처가 병목 현상을 최소화하도록 설계해야 함

Storage for Instances

Non-compute node 기반 Shared File System
- 실행 중인 인스턴스를 저장하는 디스크는 Compute Node 외부의 서버에 호스팅됨
- Compute Node가 상태를 유지하지 않으므로 노드 장애 발생 시 인스턴스를 쉽게 복구 가능
Compute node 스토리지 - Shared File System
- 각 Compute Node는 상당한 디스크 공간이 필요함
- 분산 파일 시스템이 각 Compute Node의 디스크를 하나의 마운트로 묶음
- 데이터 지역성(Data locality)이 손실됨
- 인스턴스 복구가 복잡함
Compute node 스토리지 - nonShared File System
- Compute Node의 로컬 디스크를 사용
- 한 Compute Node에서 발생하는 높은 I/O 사용량이 다른 Compute Node의 인스턴스에 영향을 미치지 않음
- 노드를 잃게 되면 해당 노드의 데이터도 손실됨
- 인스턴스 마이그레이션이 복잡함

Network Node

클라우드 사용자들의 가상 네트워킹 요구 사항 처리
- Routing
- NAT/Floating IPs
- 인스턴스 게이트웨이로서 Logical Routers 생성
- 네임스페이스를 생성하고 관리
L4-L7 고급 서비스:
- Load Balancer as a Service
- Firewall as a Service
DVR (Distributed Virtual Router)은 Network Node의 부하를 분산할 수 있음
- DVR는 라우팅 기능을 각 Compute Node로 분산하여 중앙 네트워크 노드의 병목 현상을 완화함

L3 Agent HA

라우팅 및 네트워크 고가용성을 보장하기 위한 메커니즘
각 L3 Agent가 가상 라우터를 호스팅하며, 이를 통해 네트워크 트래픽을 라우팅
Keepalived 사용
- L3 Agent HA는 VRRP(Virtual Router Redundancy Protocol)를 구현하는 Keepalived를 활용
- 가상 IP(VIP)를 통해 Active-Standby 구성을 제공하여 하나의 L3 Agent에 장애가 발생하면 자동으로 다른 Agent로 failover
고가용성 라우팅
- 라우팅 및 NAT(Network Address Translation) 작업을 수행하는 L3 Agent가 항상 최소한 하나는 동작 상태를 유지
- Virtual Router 상태를 지속적으로 모니터링하며 장애 발생 시 즉각 대체 Agent가 동작
분산 처리
- L3 Agent HA는 고가용성뿐만 아니라 네트워크 라우팅의 부하를 여러 L3 Agent로 분산하여 처리할 수 있음
- 이는 단일 장애 지점을 제거하고 확장성을 향상시킴

Virtual Router
- 장애 발생 시 네트워크 라우팅 서비스를 중단 없이 지속할 수 있도록 설계
VIP (Virtual IP)
- 가상 IP를 통해 외부 네트워크와의 통신을 보장
- Keepalived에 의해 관리되며 활성 Agent로 라우팅됨
Failover
- 활성 L3 Agent의 장애 시 Standby Agent로 자동 전환하여 중단 없는 서비스를 보장

Storage Node

Storage Services (Block/Object)
- OpenStack Cinder(Block)와 Swift(Object)를 사용하여 데이터 저장소를 제공
- Cinder는 VM의 영구 디스크로 사용되며, Swift는 대규모 데이터의 비구조적 저장에 적합
Overlay Networks
- 스토리지 노드 간 데이터를 효율적으로 전송하기 위해 오버레이 네트워크를 사용
- 데이터 전송의 가상화를 통해 네트워크 성능 최적화
Storage API
- 스토리지 노드와 상호작용하기 위한 API 제공
- Cinder API와 Swift API를 통해 블록 및 오브젝트 스토리지 요청을 처리
Physical Infrastructure Resources
- 물리적 디스크, 네트워크 인터페이스 등 하드웨어 자원을 기반으로 스토리지 서비스를 구성

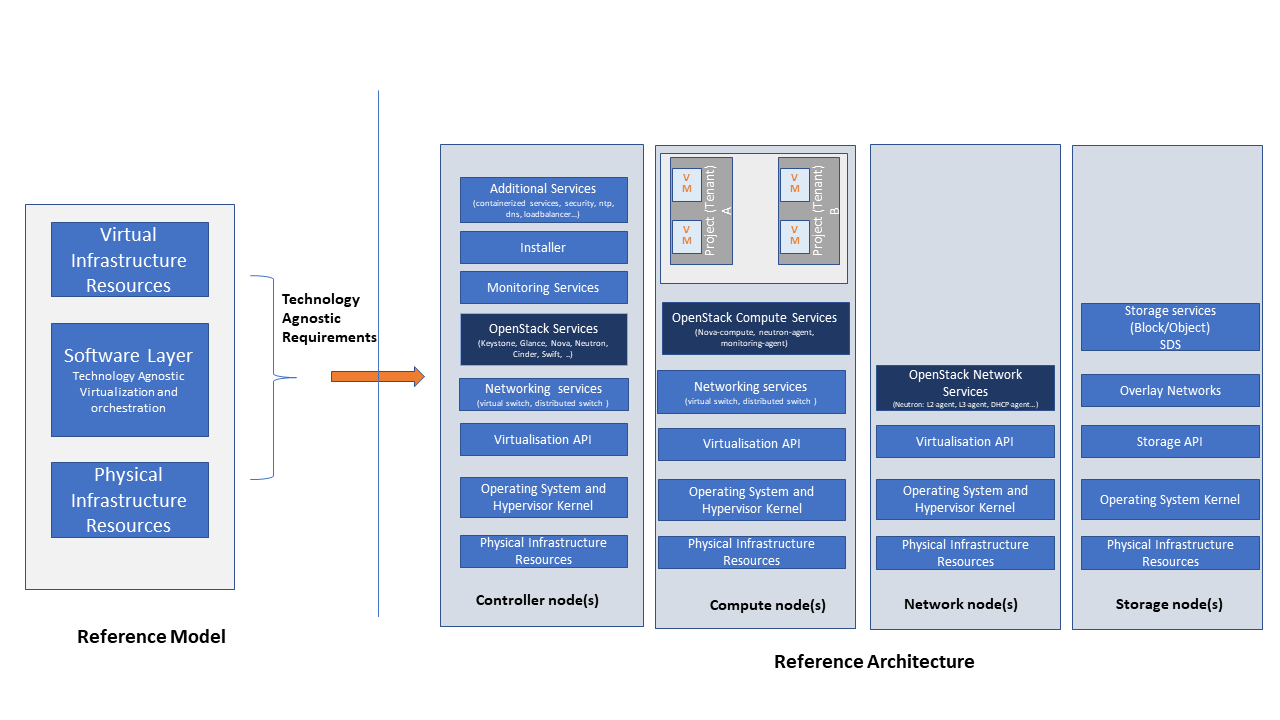

Controller Node

OpenStack Services
Networking Services
- 가상 스위치와 분산 스위치를 관리하여 네트워크 트래픽을 제어
Installer 및 Monitoring Services
- OpenStack 설치 및 배포를 위한 관리 도구 제공
- 클라우드 환경 모니터링 및 알림 기능 수행
Additional Services
- 로드 밸런싱, 보안, DNS, NTP와 같은 추가 기능 제공
- 컨테이너 서비스와 연계 가능 (ex. Kubernetes)
Virtualization API
- 가상화와 물리적 리소스를 추상화하여 API를 통해 서비스 요청을 처리
- Compute Node, Storage Node, Network Node와 상호작용
Operating System and Hypervisor Kernel
- Controller Node에서 가상화 계층 및 OS 커널 관리
Physical Infrastructure Resources
- 데이터베이스, RabbitMQ, Memcached 등 물리적 리소스와 연계하여 서비스 간의 데이터와 메시징 관리

Multi Node Deployment

Scalability
- 클라우드 환경에서 워크로드가 증가함에 따라 노드를 추가하여 성능과 용량을 확장 가능
- 단일 노드로 운영 시 리소스가 제한되므로, Multi Node 환경은 대규모 사용자와 서비스 지원에 필수적임
High Availability
- 단일 노드 환경은 장애 발생 시 전체 클라우드 서비스가 중단될 위험이 있음
- Multi Node Deployment는 Controller Node, Compute Node, Storage Node 등을 중복 구성하여 장애 발생 시 서비스 지속 가능
Resource Isolation
- 서로 다른 유형의 작업(예: 컴퓨팅, 네트워킹, 스토리지)을 분리하여 효율적인 자원 사용 가능
- 예: Controller Node는 관리 작업, Compute Node는 VM 실행, Storage Node는 데이터 저장에 집중
Load Balancing
- API 요청, 네트워크 트래픽, 데이터 저장 등 다양한 부하를 여러 노드에 분산하여 성능 최적화
- 사용자 요청 처리 속도를 개선하고 병목 현상을 방지
Performance Improvement
- 컴퓨팅, 네트워크, 스토리지 작업이 분산되므로 성능이 향상됨
- 다중 노드를 활용하여 고성능 클라우드 서비스를 제공 가능
Fault Tolerance
- 하나의 노드에 장애가 발생하더라도 다른 노드가 작업을 이어받아 서비스 중단을 최소화
- 클러스터링 및 로드 밸런싱을 통해 안정성을 높임
Flexibility
- 요구에 따라 노드를 추가하거나 제거하여 환경을 동적으로 조정 가능
- 특정 리소스(ex. 스토리지 또는 네트워크)만 확장 가능
Operational Stability
- 장애가 특정 노드에 국한되므로 전체 클라우드 환경이 영향을 받지 않음
- 정기 유지보수나 업그레이드 작업 시에도 서비스 가용성을 유지 가능
Support for Large-Scale Environments
- 다양한 데이터 센터와 워크로드를 지원할 수 있는 구조로, 대기업이나 대규모 서비스를 제공하는 클라우드에 적합

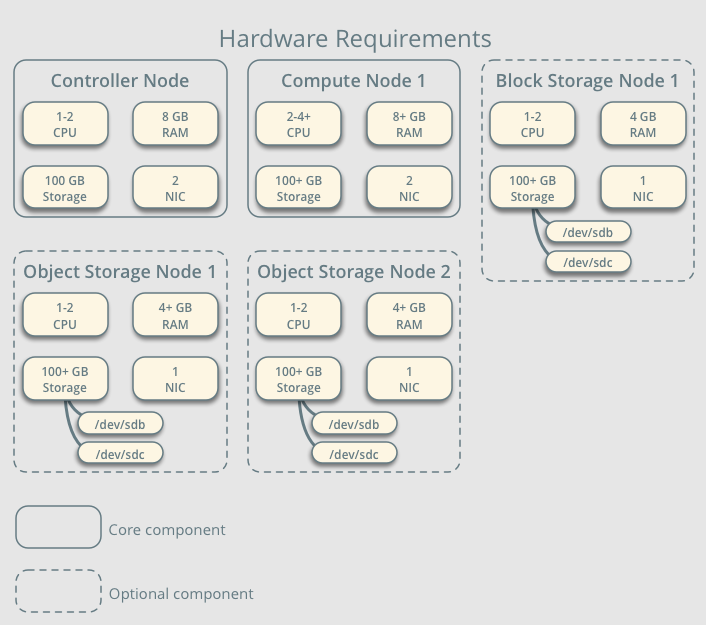

Node Requirements

https://docs.openstack.org/newton/install-guide-rdo/overview.html

Logs in Openstack

OpenStack 서비스는 표준 로깅 레벨을 사용하며

TRACE, DEBUG, INFO, AUDIT, WARNING, ERROR, and CRITICAL

심각도에 따라 위와 같이

Neutron
- 파일 수정: /etc/neutron/neutron.conf
- 설정: debug=true
Nova
- 파일 수정: /etc/nova/nova.conf
- 설정: debug=true
Keystone
- 파일 수정: /etc/keystone/logging.conf
- 조정 섹션: logger_root 및 handler_file
Horizon
- 파일 수정: /etc/openstack_dashboard/local_settings.py
Cinder
- Cinder 역할이 있는 각 노드에서 설정 파일 수정
Glance
- 두 개의 구성 파일 수정:
  - /etc/glance/glance-api.conf
  - /etc/glance/glance-registry.conf

Node Type	Service	Log Location
Cloud Controller	`nova-*`	`/var/log/nova`
Cloud Controller	`glance-*`	`/var/log/glance`
Cloud Controller	`cinder-*`	`/var/log/cinder`
Cloud Controller	`keystone-*`	`/var/log/keystone`
Cloud Controller	`neutron-*`	`/var/log/neutron`
Cloud Controller	`horizon`	`/var/log/apache2/`
All Nodes	`misc (swift, dnsmasq)`	`/var/log/syslog`
Compute Nodes	`libvirt`	`/var/log/libvirt/libvirtd.log`
Compute Nodes	Console (boot up messages for VM instances)	`/var/lib/nova/instances/instance-<instance_id>/console.log`
Block Storage Nodes	`cinder-volume`	`/var/log/cinder/cinder-volume.log`
