후......
VRRP
- Master Router - Active Router
- Backup Router - Standby Router
vrrp 1 timers advertisement 1 ~~ 캡쳐본 가져올게
라우터에는 하나의 라우팅정책만 들어가는게 아니고
여러개의 vrrp도 들어갈수있다
HSRP, VRRP 둘다 넣고 VLAN도 접목시킬것
FHRP(HSRP, VRRP, GLBP)
GLBP(Gateway Load Balancing Protocol) - Priority가 높은애가 AVG(Active Virtual Gateway)로 설정된다 - 가상의 MAC주소를 만듦
AFG(Active Virtual Forwarder) - AVG로 받은 MAC주소로 우선순위를 광고함
round robbin으로 계속 번갈아가며 반복되기 때문에 회선하나가 끊기면 핑이 됬다 안됬다 반복된다
redhat
centos
rocky linux
cml과 vmware 설정할때 external connector로 연결되서 작동하는거 다시 할것
VRRP
R1
vrrp 2 ip 203.230.7.101
vrrp 2 priority 50
vrrp 2 preempt
vrrp 2 authentication md5 key-string cisco
vrrp 2 timers advertise 1
vrrp 2 timers learn
R2
track 2 interface GigabitEthernet0/1 line-protocol
vrrp 2 ip 203.230.7.101
vrrp 2 priority 100
vrrp 2 preempt
vrrp 2 track 2 decrement 80
vrrp 2 authentication md5 key-string cisco
vrrp 2 timers advertise 1
vrrp 2 timers learn
회선의 이중화시 발생하는 문제점
mutiple frame recieve
broadcast storm
를 해결하려고 나온게

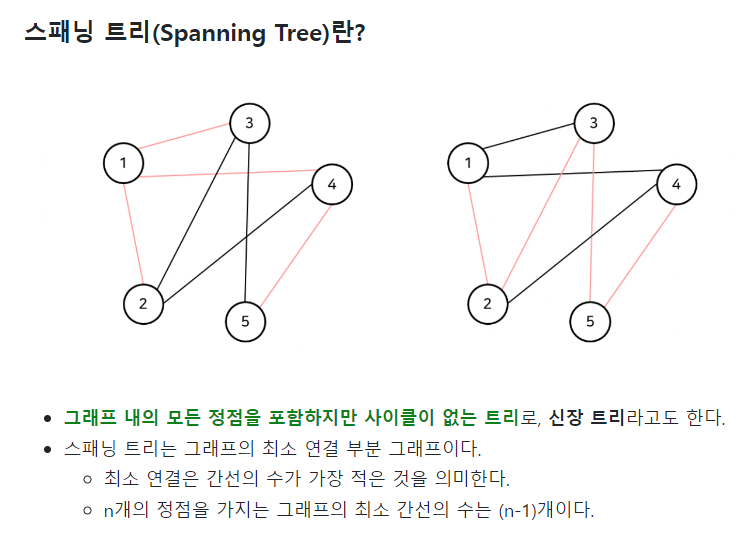

Spanning tree protocol 이다
출처dongvelop

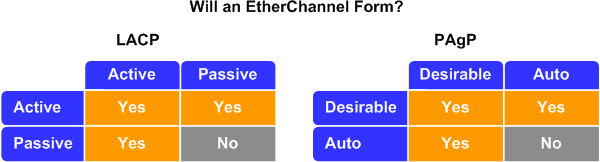

Etherchannel
-다수의 Port를 하나의 논리적 Port로 묶어서 사용하는 기술
- PAgP(Port Aggegation Protocol)
시스코 전용, 최대 6개
상대 스위치와 협의하여 이더채널 시작 - LACP(Link Aggregation Protocol)
표준, 최대 16개
L3내부 풀매쉬일때
이더채널의 라인에 아이피를 할당해서 채널을 확보할수있다
이더채널 확인할때
밴드위드랑 참여한 라인 확인할것
L2는 라인을 묶고 trunk로 선언해주어야한다
프로젝트에 L3단에 Etherchannel넣을것
