Transport Layer - (2)

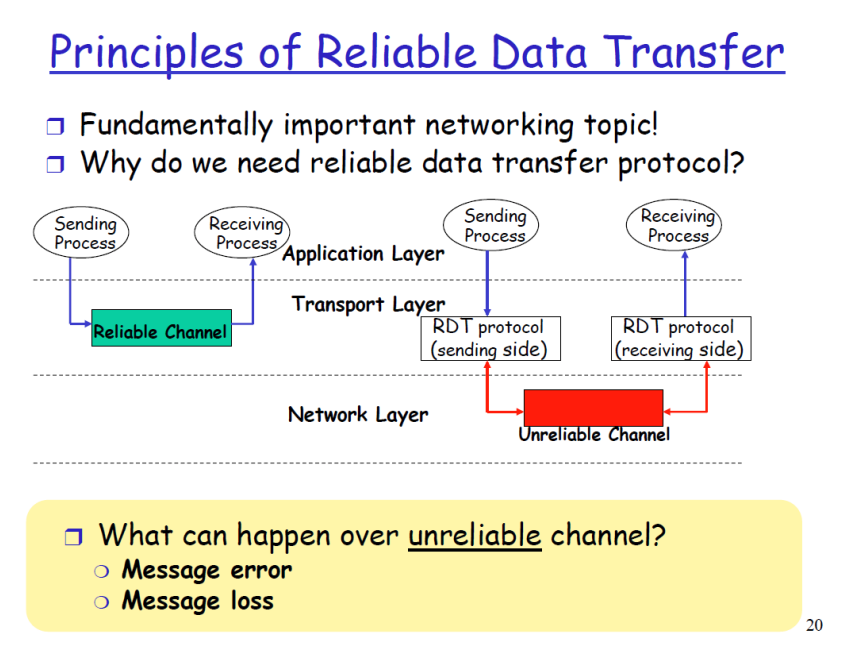

전송 계층은 Reliable 하다고 말할 수 있다. 이 뜻은 application 계층으로부터 내려온 데이터들이 application 계층까지 데이터 유실 없이 도달할 수 있다는 뜻.

네트워크 레이어를 보면, Transport layer를 통해 Reliable한 데이터 전송이 가능하다.
근데 이 하위 계층을 타고 전달되는데 그 아래 계층은 Unreliable하다. 데이터 전송이 Unreliable하다는 뜻은

1. Message Error 가능
2. Message Loss 가능
   라는 뜻이다. 네트워크 계층에서는 Packet 에러와 Packet 손실로 볼 수 있겠다.

그럼 어떻게 Transport layer에서 위 2가지를 방지할 수 있을까?

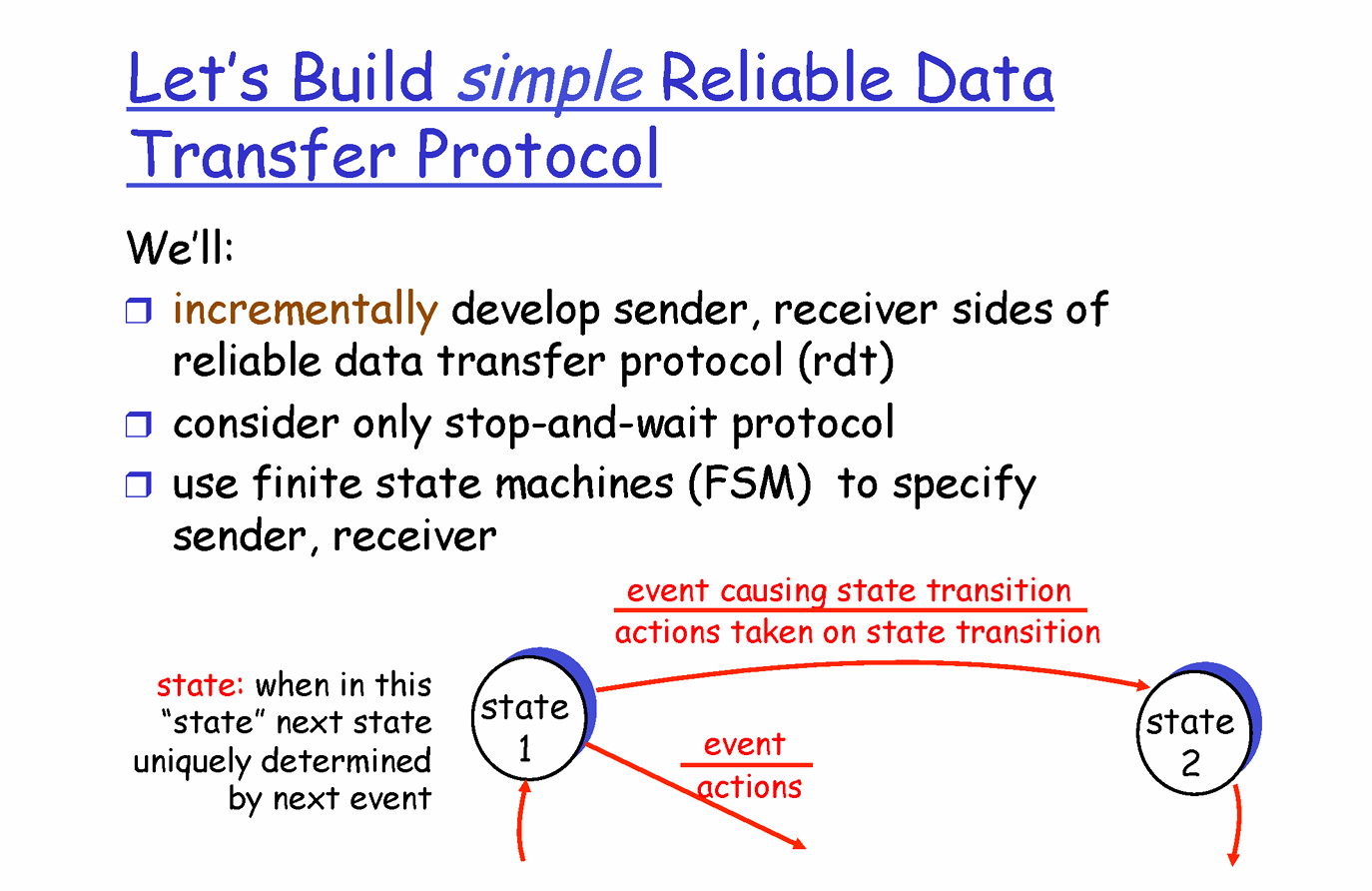

• Final State Machine : 각 State가 있고 어떤 이벤트가 발생하면 나는 이러한 Action을 취하고 다음 화살표가 가리키는 State로 이동한다.

---

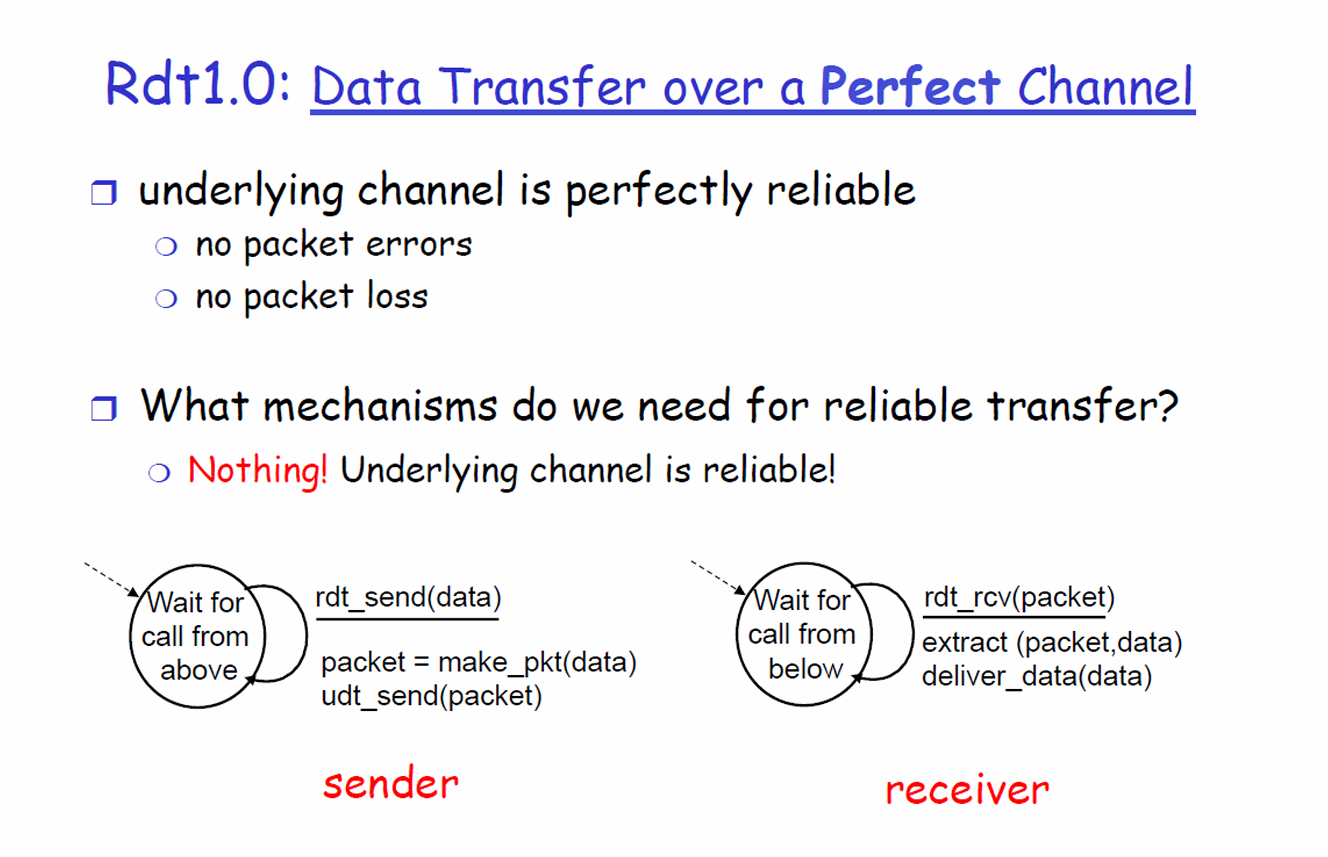

RDT v1.0 : Error, Loss 없는 상황

• sender : 그냥 보낸다.

• Receiver : 그냥 받는다.

---

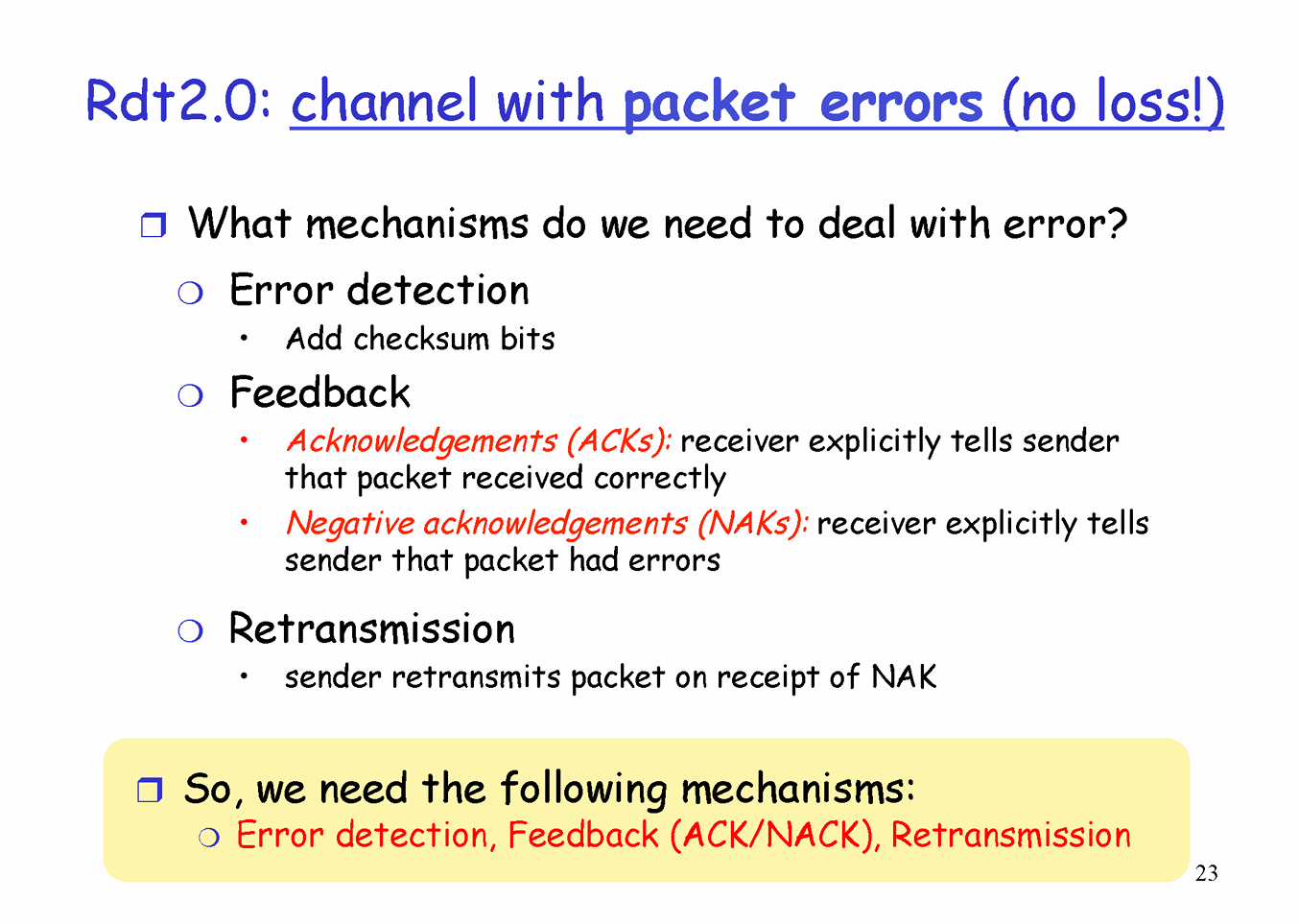

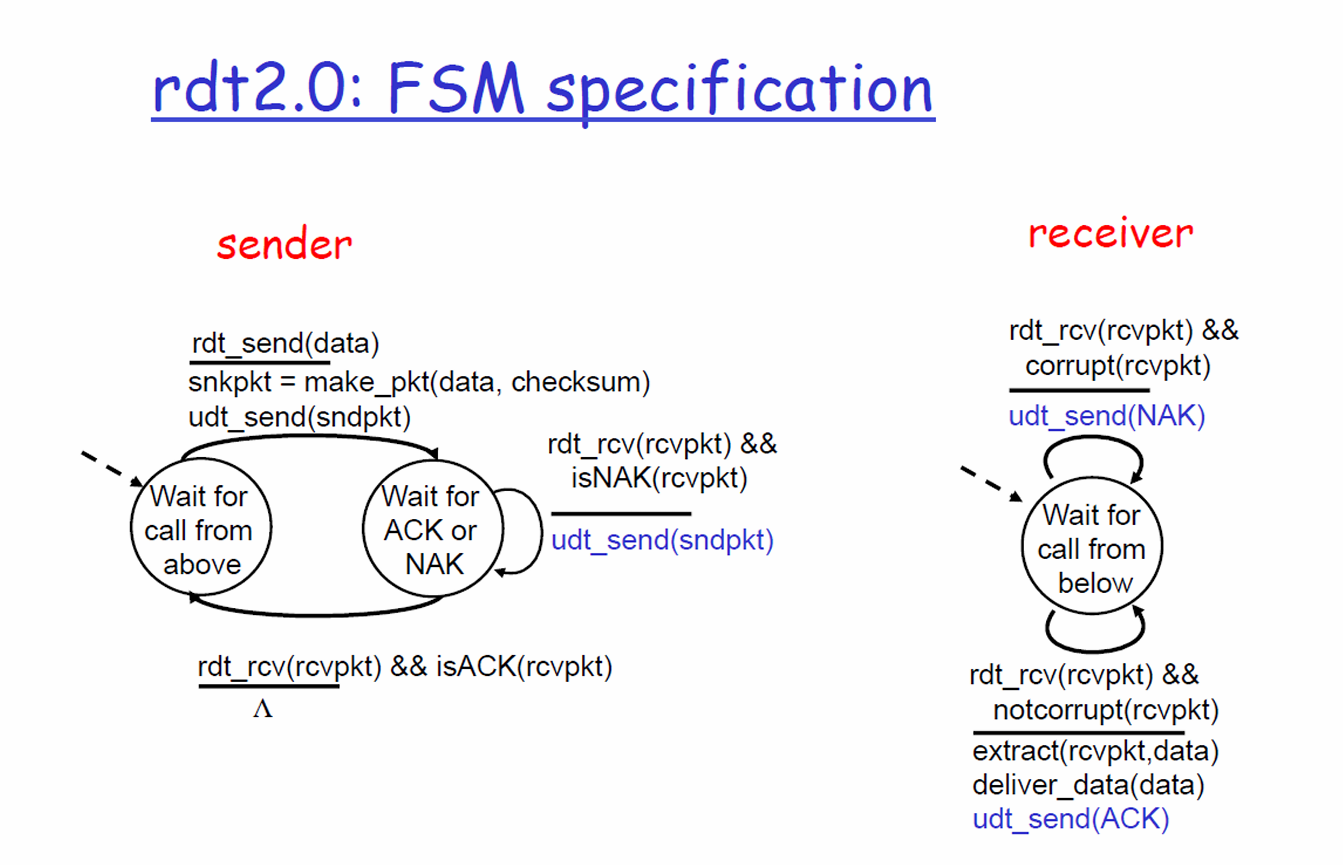

RDT v2.0 : Error만 발생할 수 있는 상황( No Loss )

• 1. Error Detection

  • 보내는 Packet header에 CheckSum을 담아보낸다. 이 CheckSum은 보내는 데이터에 에러가 있는지 없는지를 확인할 수 있는 장치. (ex. 모든 데이터의 합을 CheckSum으로 사용하면 위변조 판단 가능)

• 2. Feedback

  • Acknowledgements (ACKs) : 잘 받았음 을 전달 ex) 배달앱 주문 넣으면 주문 접수됨 알림을 표시
  • Negative Acknowledgements (NAKs) : 에러 있음 을 전달 ex) 주문이 접수 안되면 접수되지 않았음을 표시

• 3. Retransmission

  • NAKs을 받으면 다시 전송

즉 Error 발생은 checksum, feedback,retransmission으로 커버할 수 있다.
강의예시로 전화통화시 통화가 잘 진행중이면 어, 응 등의 대답을 하지만 통화가 원할하지 않아 전달이 제대로 되지 않으면 뭐라고? 등의 표현을 다시 전달한다. 이를 ACKs, NAKs라고 볼 수 있다.

하지만 여기서도 아직 부족한 점이 있다.

우측 Diagram에서 아래로 시간의 흐름을 따라 진행하고, 좌측화살표는 Sender, 우측화살표는 Receiver이다. Sender이 Hello! 라는 데이터를 보내고 Feedback으로 ACKs를 보낸다는 상황을 가정해보자. 이 Feedback에 문제가 생기면 어떻게 될까? 받은 데이터가 에러가 있는지 없는지를 확인할 방법이 없어진다.

이러한 상황을 위해서는 Feedback 자체에서 CheckSum을 도입해야 Feedback이 정상인지 아닌지를 확인 할 수 있다.

일단 이러한 상황을 위해 Sender는 다시 동일한 데이터 Hello!를 Receiver에게 보낸다. Receiver은 이때

1. 이전에 보낸 Hello! 와 같은 데이터 Hello!를 다시 한번 더 보낸건지 (Duplicate packets)
2. 진짜로 전달하고자 하는 데이터가 Hello!Hello! 인지 (Normal)

알 수가 없다.

---

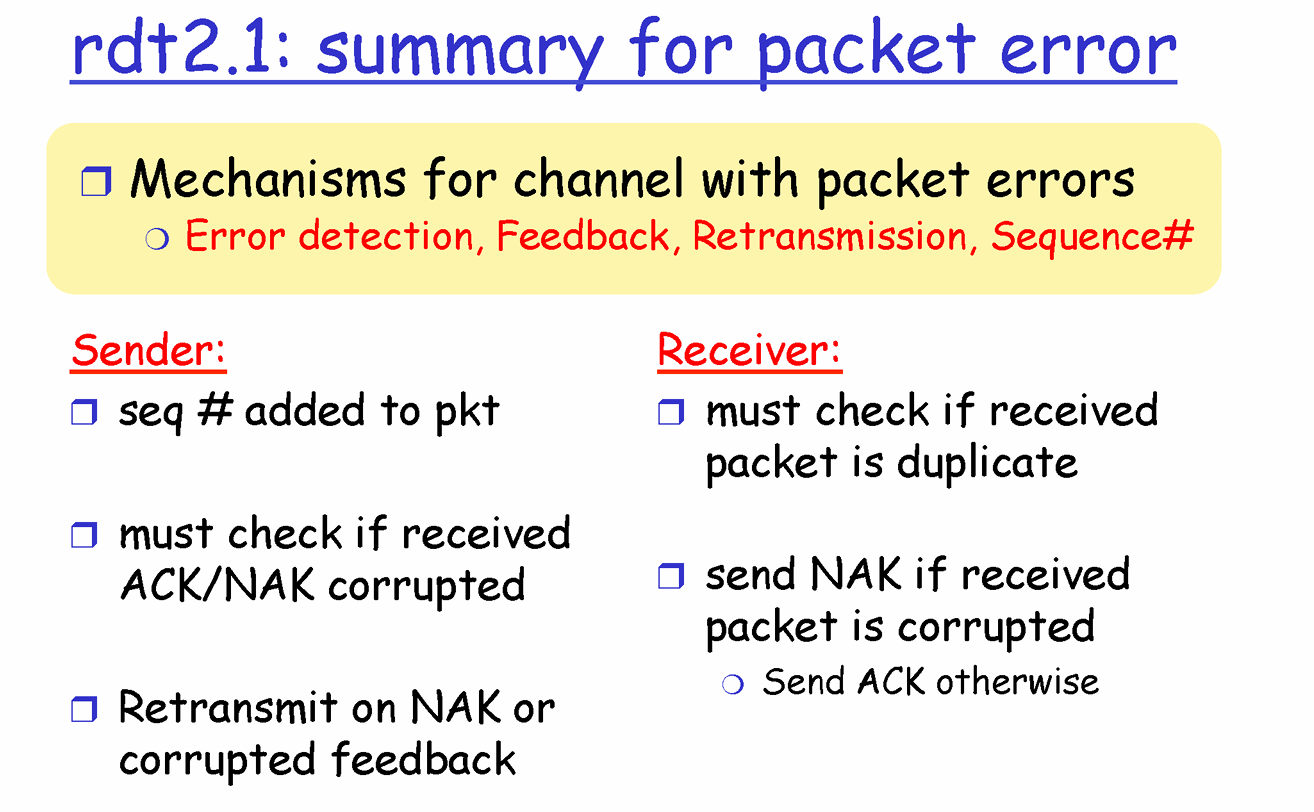

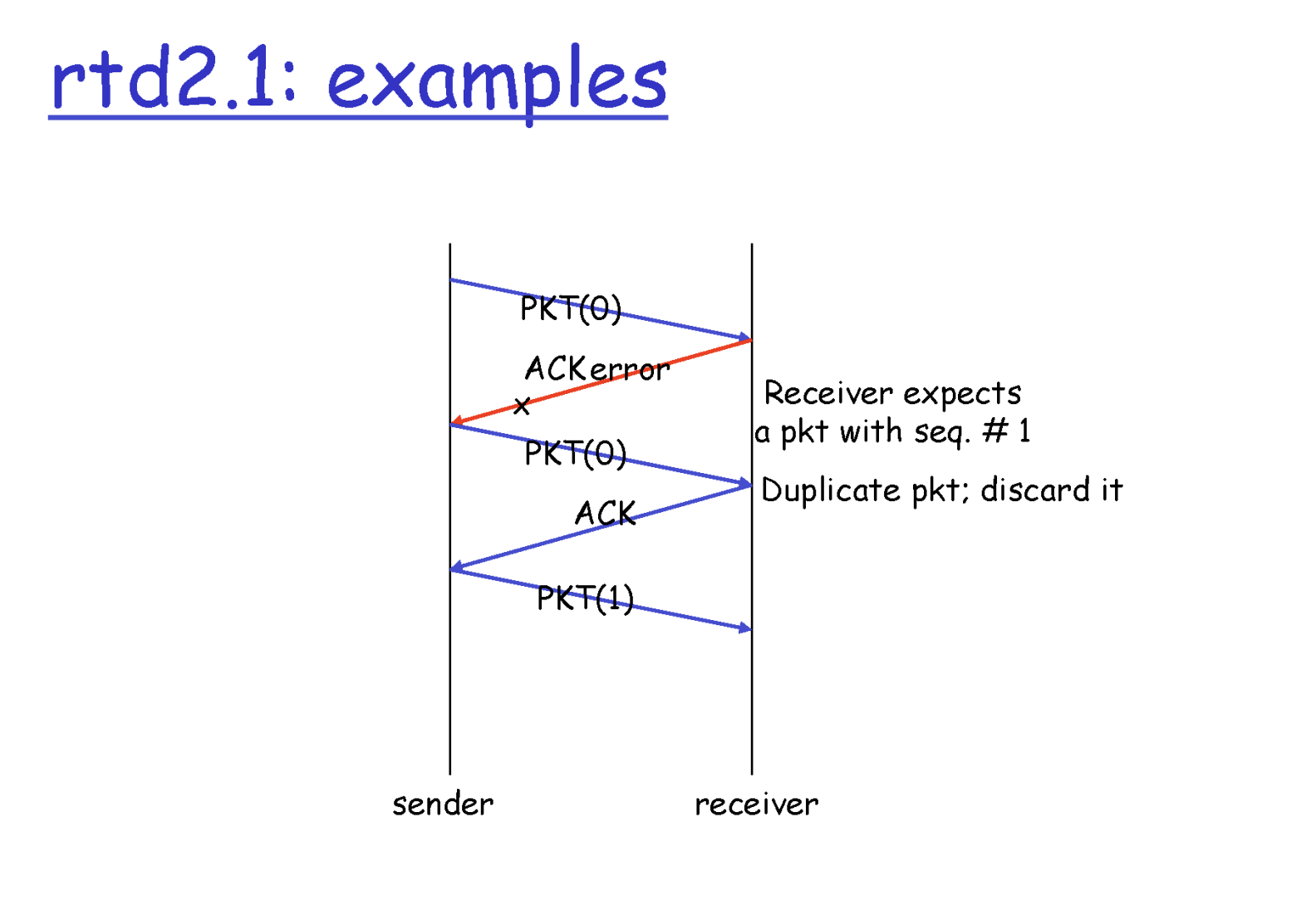

RDT v2.1 Error 해결방법

구별하는 방법

• 패킷에 번호 붙이기 ( = Sequence Number )
• 패킷의 헤더에 포함된다.

Q ) 만약 패킷을 하나씩 보내면서 통실하는 경우, Sequence # 몇개 필요할까?

A ) 답은 2개다. 0부터 계속 증가시켜나가면 무한대로 커질 수 있지만 실제로는 숫자 0 , 1 로 1비트만 있으면 된다. 0 보내고 잘 받았으면 다음에는 1 보내고, 다시 0 보내고 반복하면 된다.

---

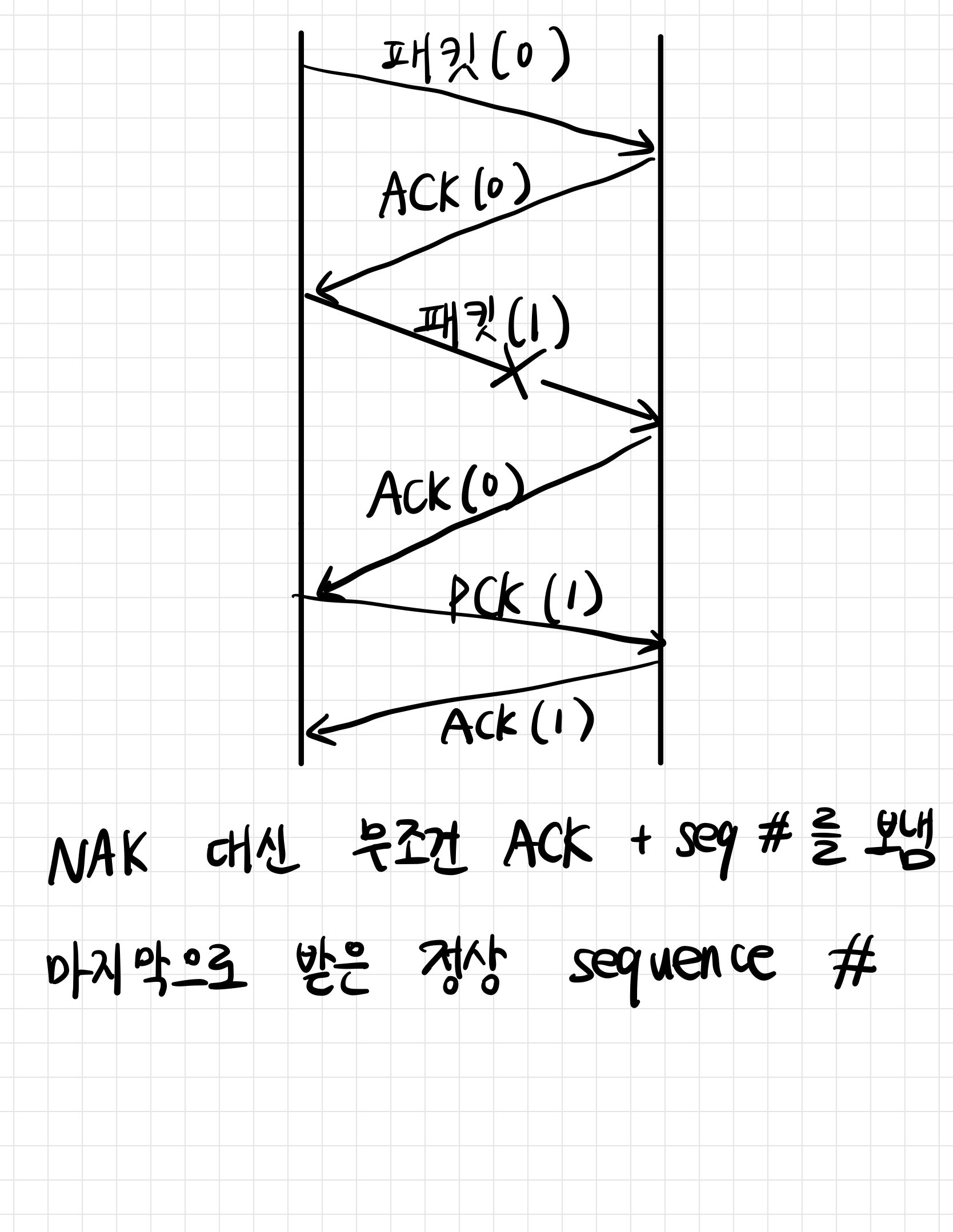

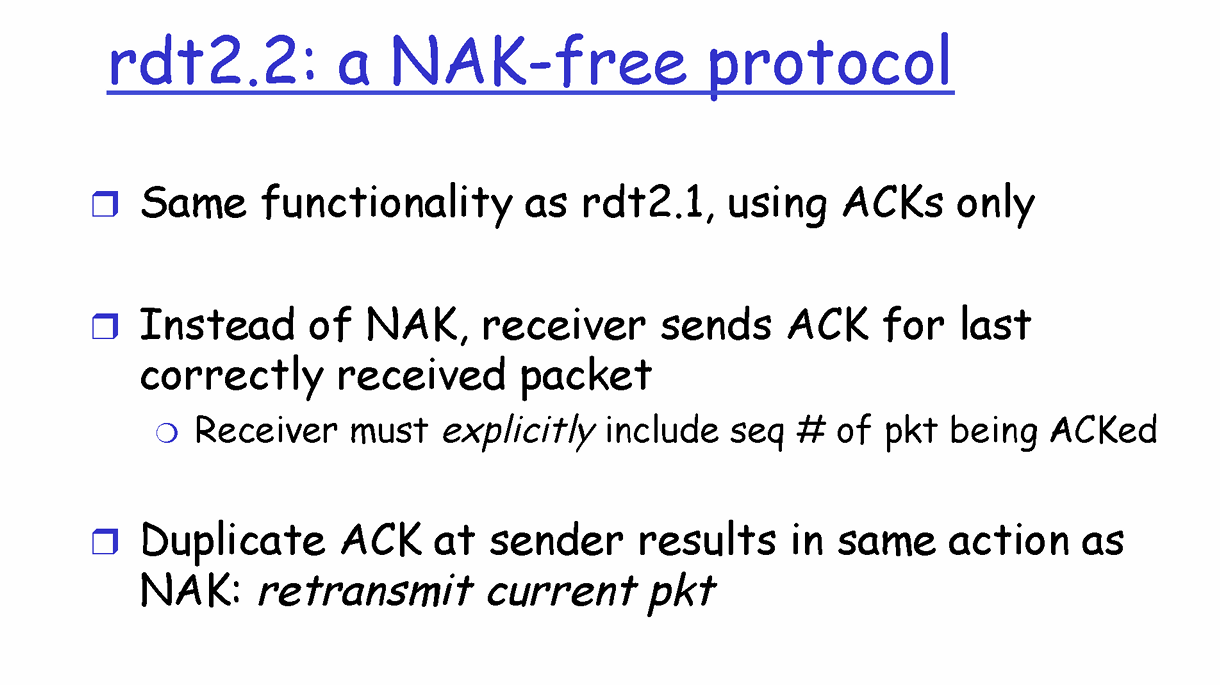

RDT v2.2 : NAK-Free Protocol

무조건 ACK를 사용하되, 가장 마지막으로 받은 정상 Sequence Number을 다시 보냄.

요약 : 패킷 에러 대처 방안 : Error detection, Feedback, Retransmission, Seqence Number 4가지

---

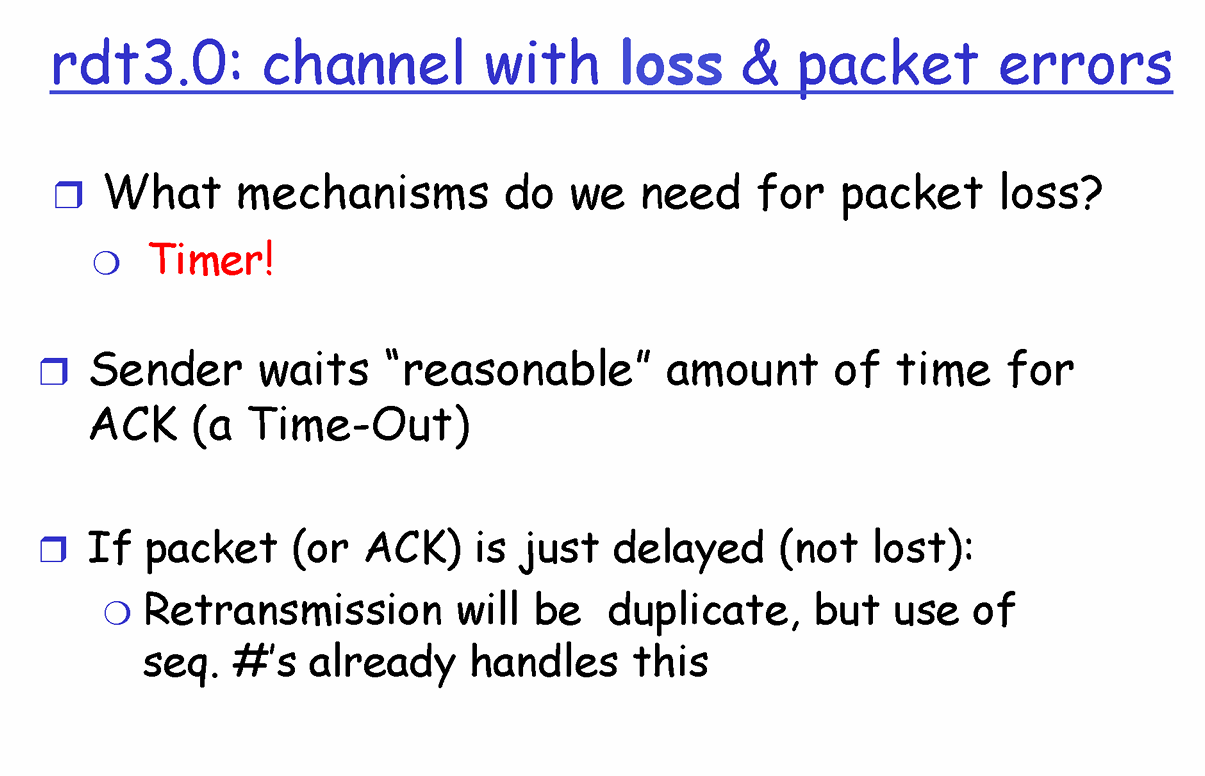

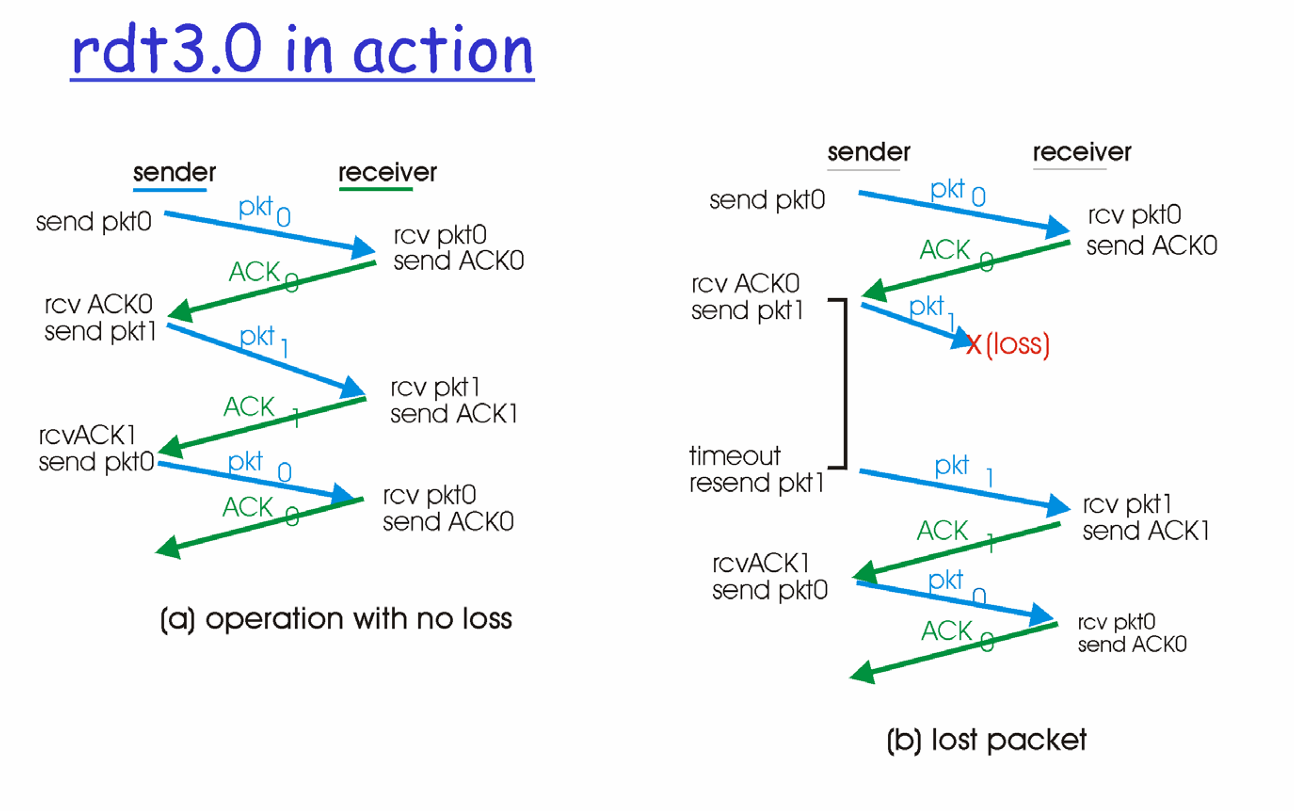

RDT v3.0 Channel with Loss & Packet Errors

이전까지 Error는 잘 대처했다. 이제 Loss에 집중해보자.
Sender 입장에서 메시지를 보낸 후 이것이 중간에 유실됐는지 어떻게 확인할 수 있는가?

Timer : 적절한 타이머를 설정하고, 피드백이 오지 않으면 재전송.

• 시간 설정에는 정답이 없다.
  • 너무 짧게 설정했을때는 회복이 빠르다는 장점이 있지만 오류없이 오래 걸리는 상황에서도 중복된 패킷을 계속 보내므로 네트워크 오버헤드가 발생한다.

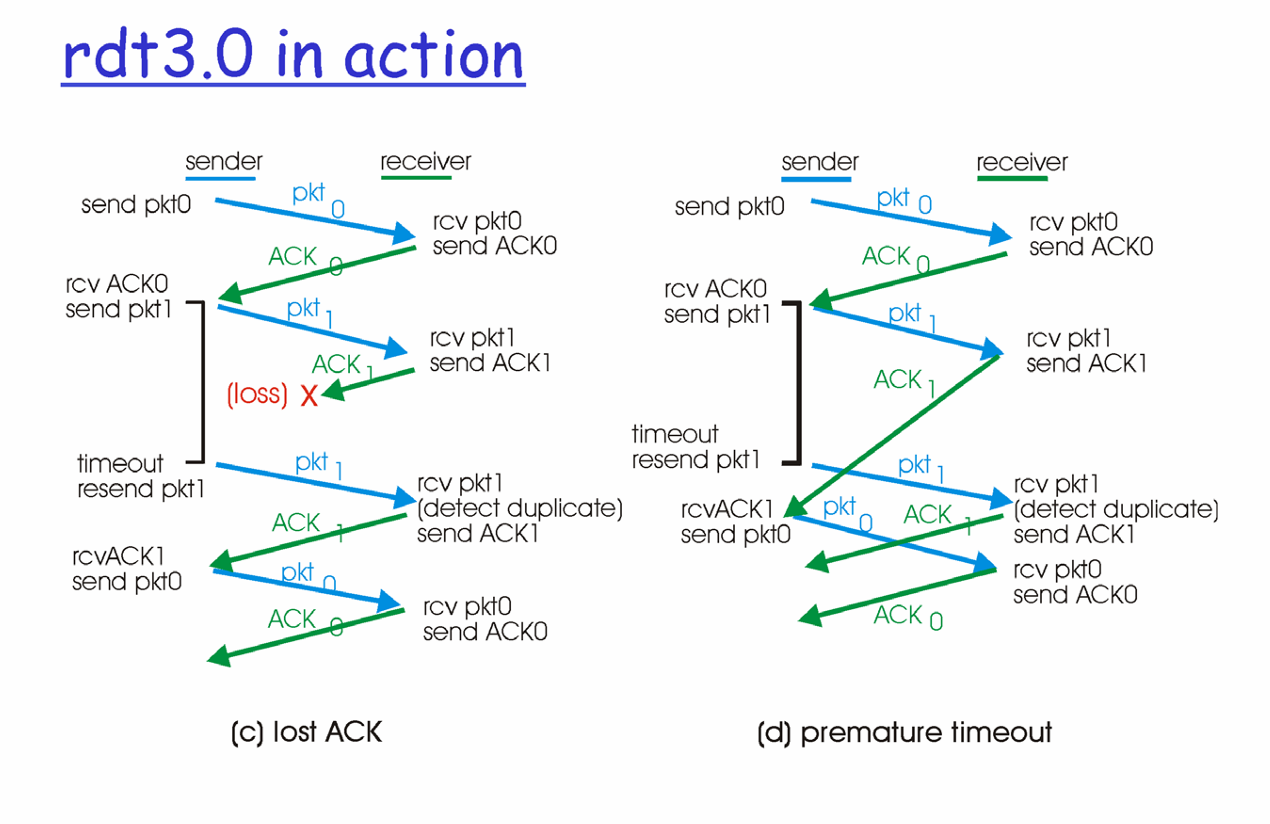

    • 이때 처음보낸 오래걸리는 패킷이 되돌아오면 2번째로 다시 보낸 패킷과 Sequence # 가 같은데 어떻게 처리할까? 이것은 receiver에서 같은 숫자가 들어왔으므로 버린다. 그래서 신경쓰지 않아도 된다. 그림(d)케이스
  • 너무 길게 설정했을때는 반대로 네트워크 오버헤드가 발생할 확률이 매우 낮지만 너무 신중하기 때문에 Loss가 발생한 상황에도 늦게 반응하여 회복이 느리다.
• Sender 입장에서는 보낸 패킷이 유실되거나, Feedback이 유실되거나 같은 상황이다. 이때 문제가 생겼다고 (유실되었구나) 판단하고 무식하게 재전송 하면 모든것이 해결된다.

---

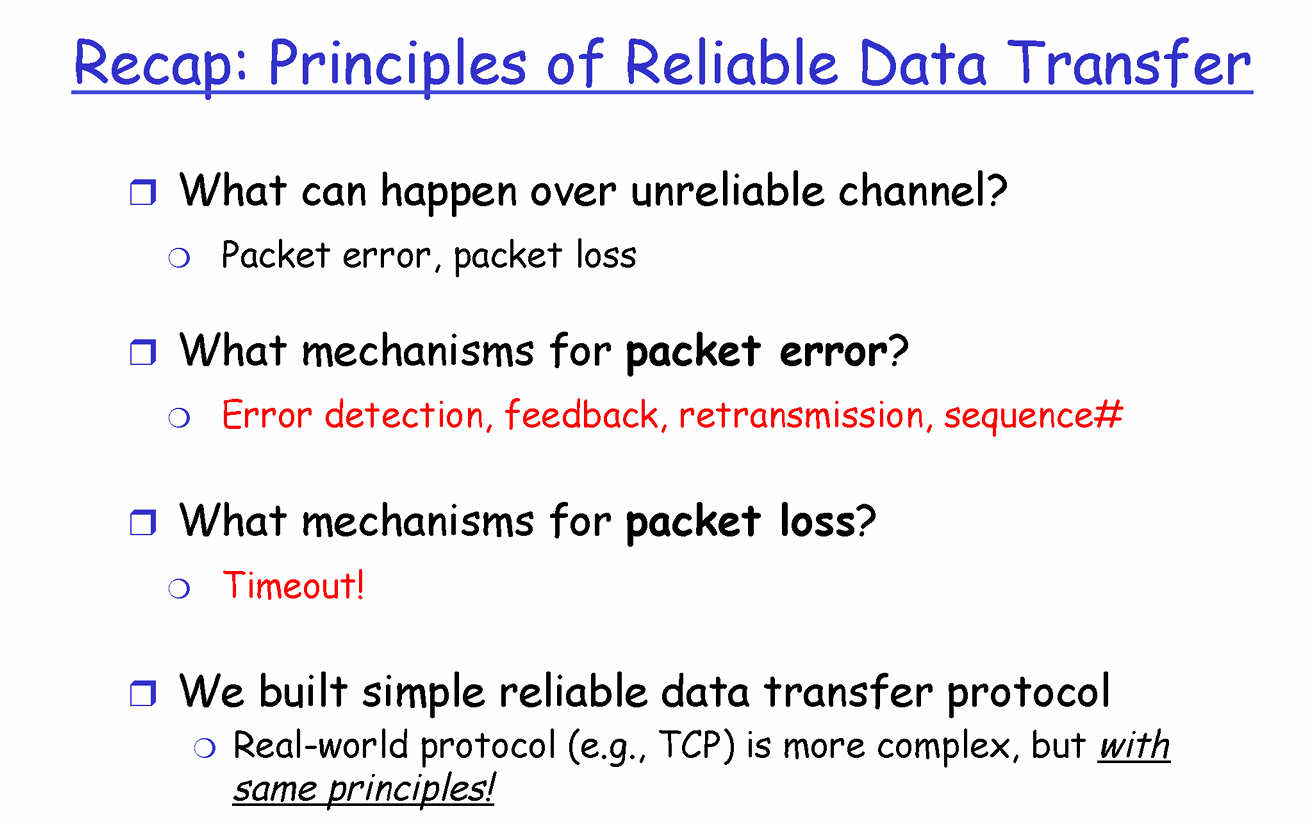

Summary

• Unreliable : Loss , Error
• Error : Error detection , Feedback , Retransmission , Seqence Number
• Loss : Timer

Limitation :

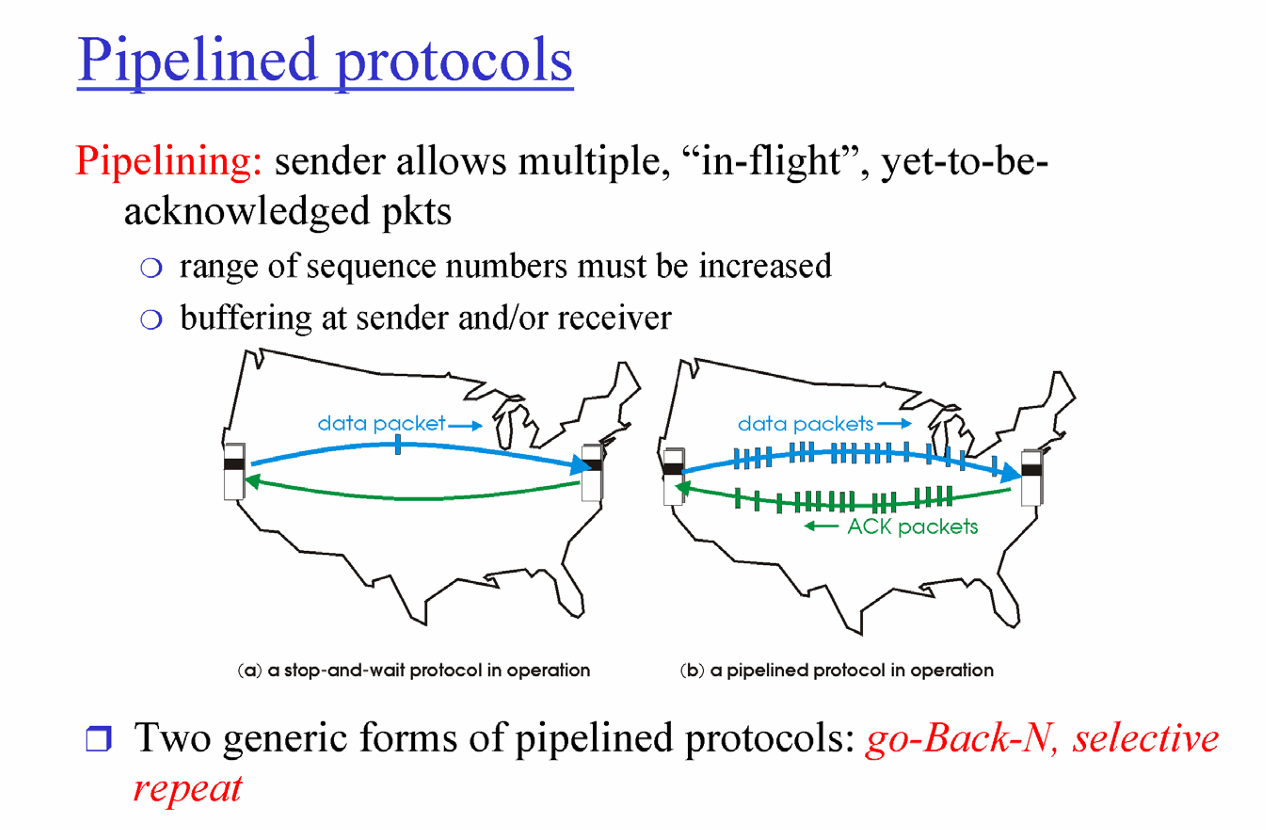

그러나, 이 모든 과정은 패킷을 딱 1개씩 주고 받고 할 때고, 실제로는 패킷을 여러개를 Batch 단위로 보내고, 각각 패킷에 대해 피드백을 한다.
