mysql workbench로 ERD만들기

mysql workbench안에 내장되어있는 기능을 통해서 ERD를 만들어보겠습니다

ERD란?
ERD는 Entity Relationship Diagram(엔티티 관계 다이어그램)의 약자입니다.

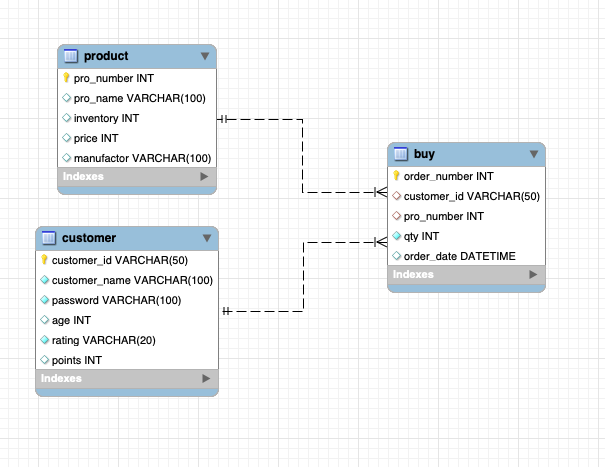

이런식으로 각 엔티티(여기서는 product/customer/buy)와 그 안의 속성들과 엔티티를 간의 관계를 눈으로 보기쉽게 그린 다이어그램입니다

이제 본격적으로 mysql workbench를 통해 만들어보겠습니다

mysql workbench로 만들자!

mysql workbench를 켰으면 상단에 database라고 적인 네비게이션바를 누르게 되면 이렇게 뜨게됩니다

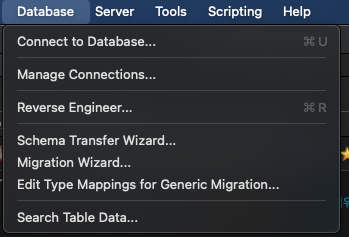

이 메뉴들중 Reverse Engineer를 누릅니다.

continue

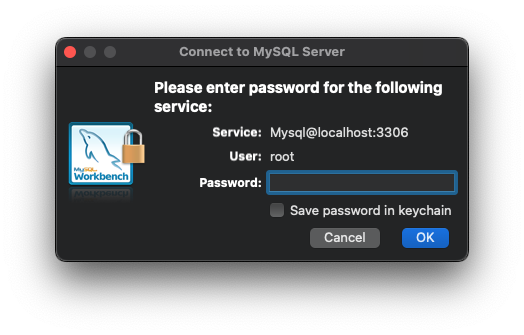

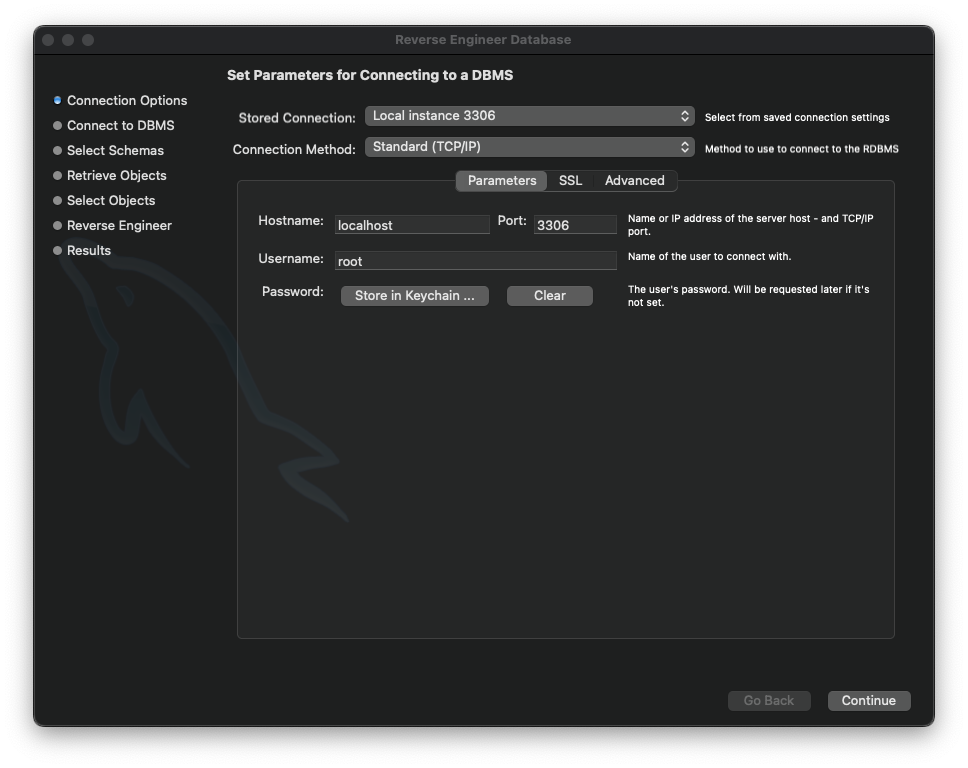

처음 설정해두었던 비밀번호를 누르고

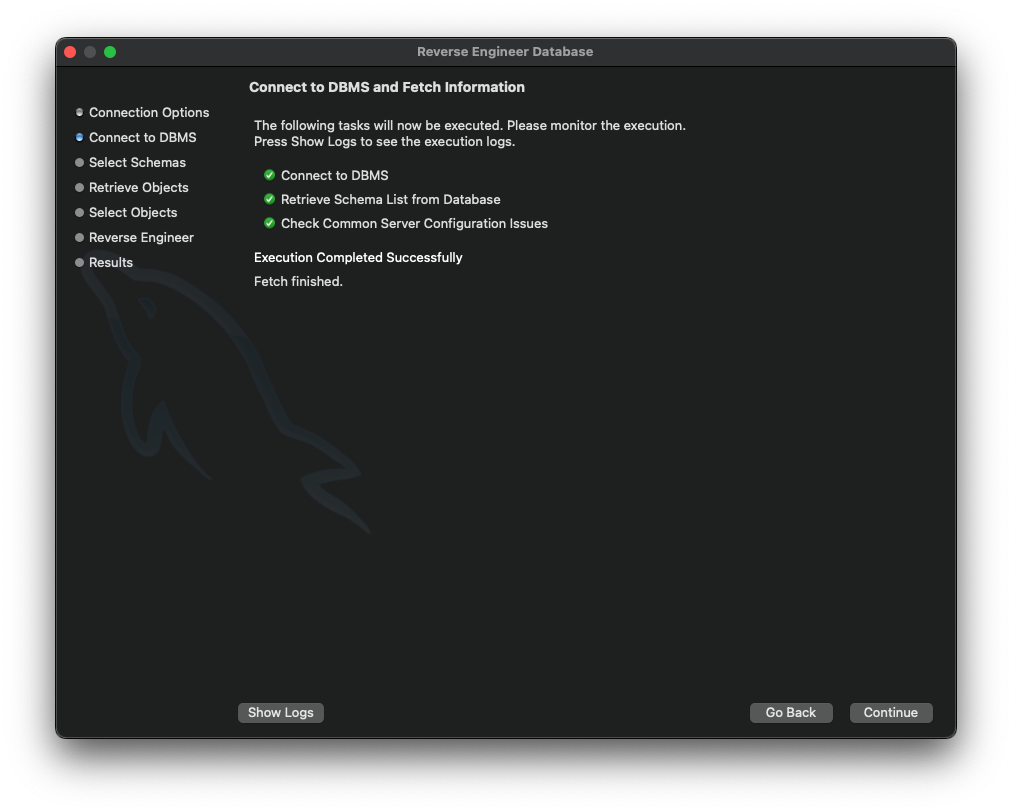

continue

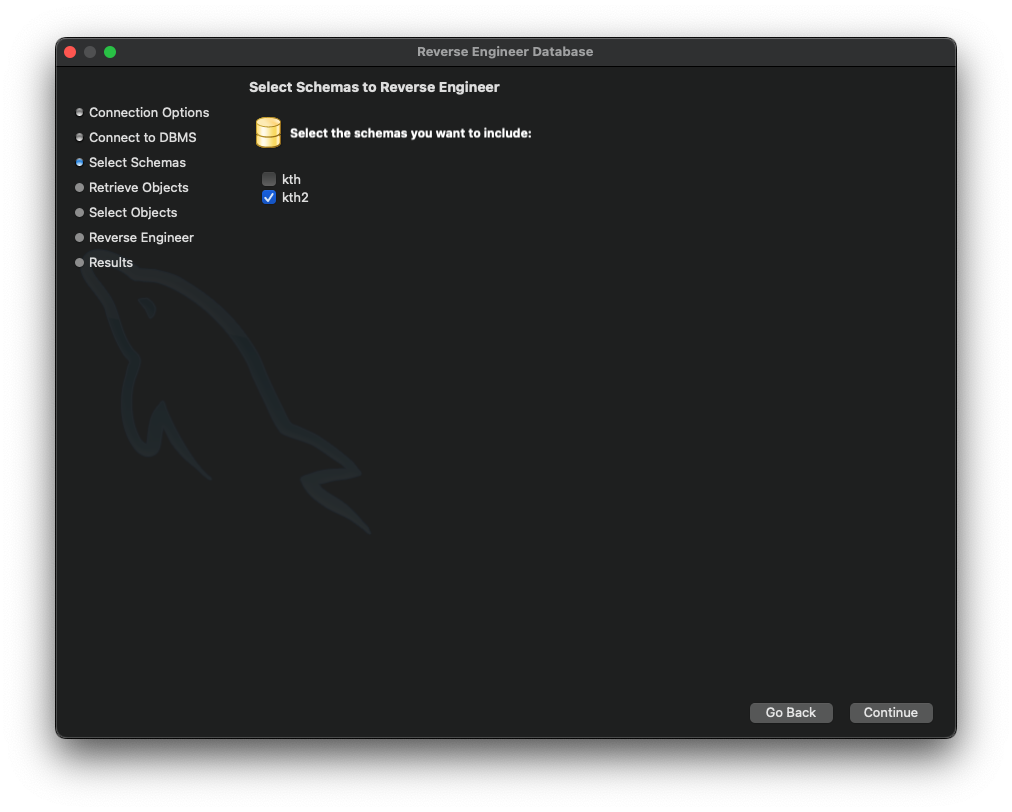

어떤 db를 이용할건지 눌러줍시다 저는 kth2를 고를게요
continue

한번더 비밀번호 입력!

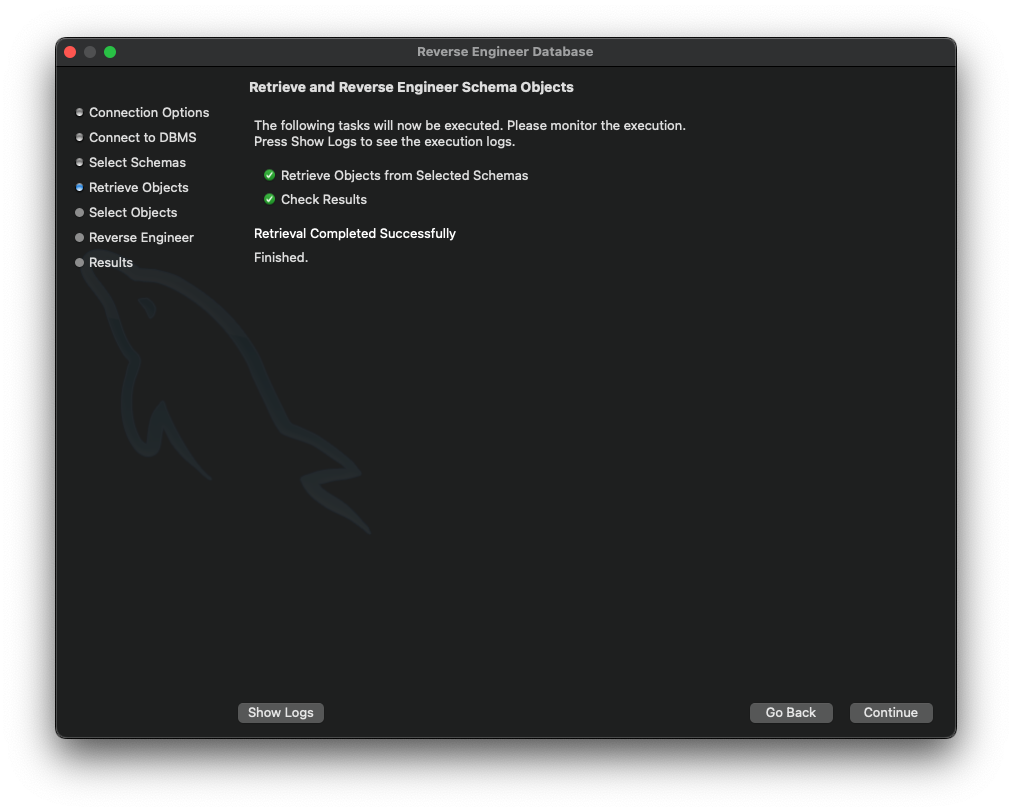

continue

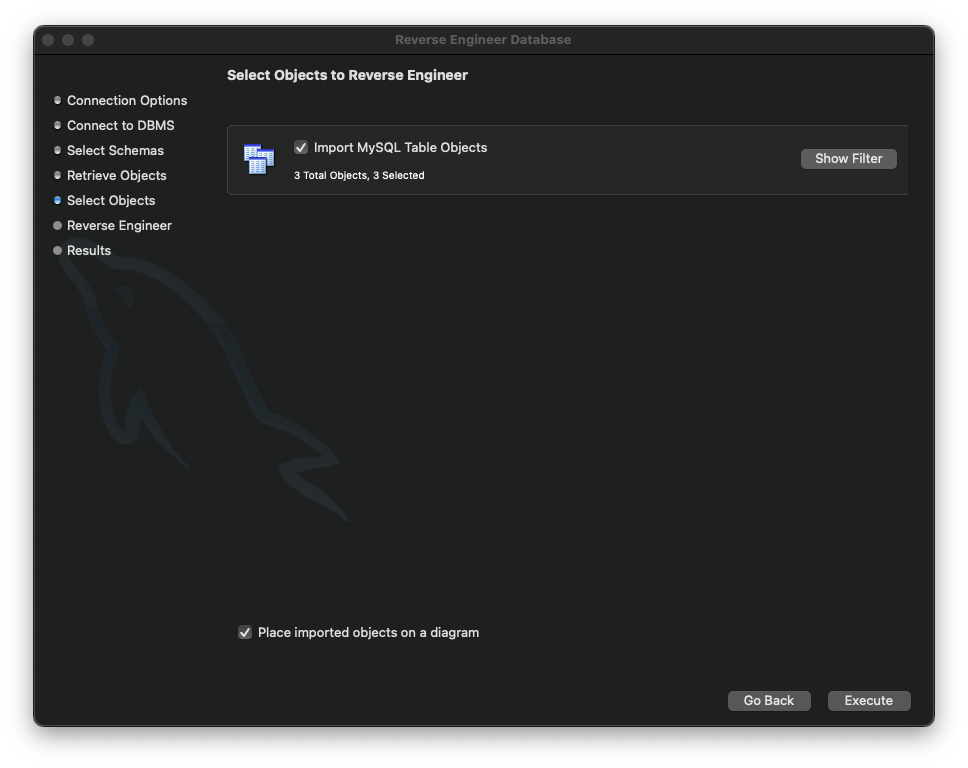

하고나면 이렇게 어떤테이블을 추가할건지 나오게됩니다 저는 3개테이블만 있는 db를 선택했으므로 추가하거나 제거하지 않고 바로 execute를 눌러서 실행해줄게요

그럼 이렇게 완료됐다는 창이 뜨면서

짠 하고 만들어줍니다

너무 편리해서 자주 사용할것같습니다
