앞서 고급언어(e.g. python, java, c, ..) 로 만든 프로그램을 실행시킬려면 저급언어로 변환해서 실행시킨다.
저급언어는 명령어로 이루어져있다.
그럼 명령어 하나하나는 어떻게 생겼을까 ?
명령어 구조

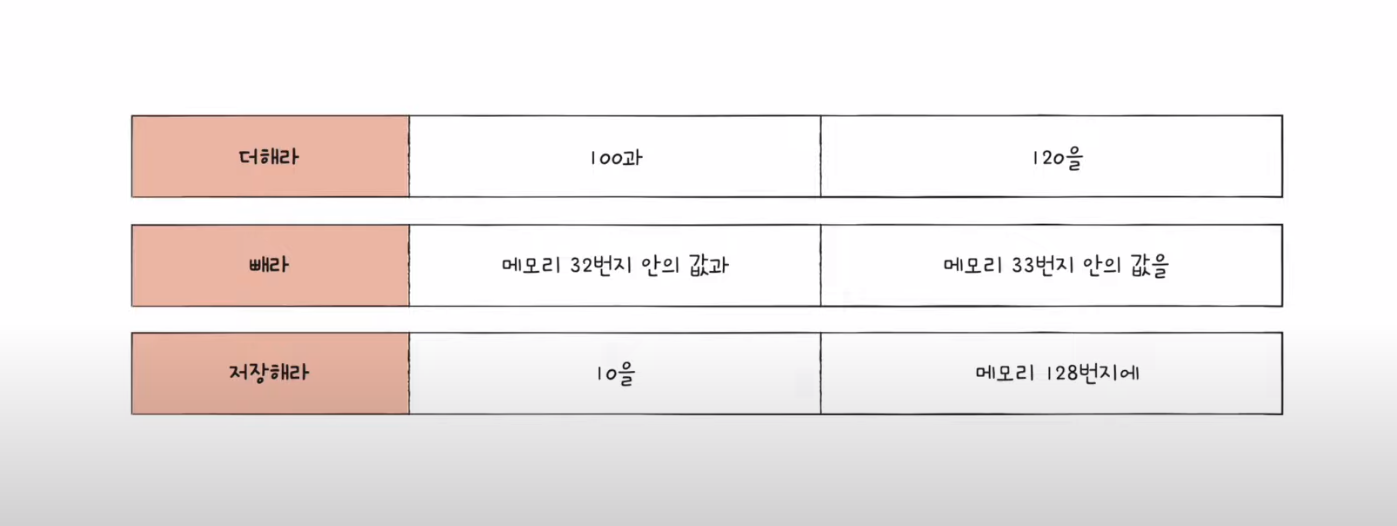

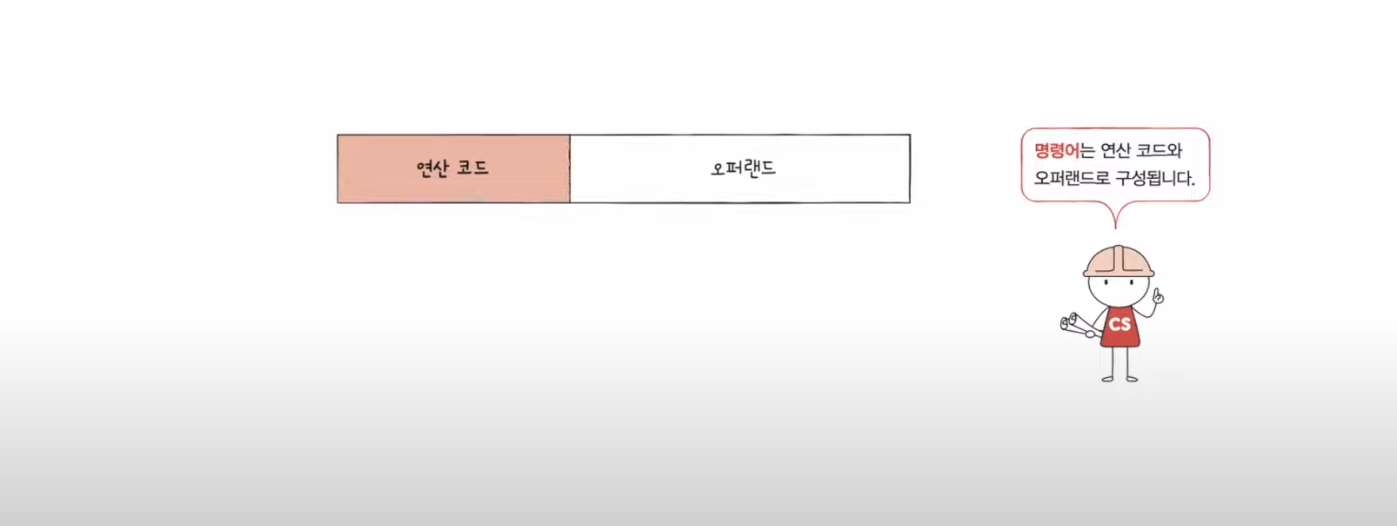

명령어는 연산 코드와 오퍼랜드로 구성된다.

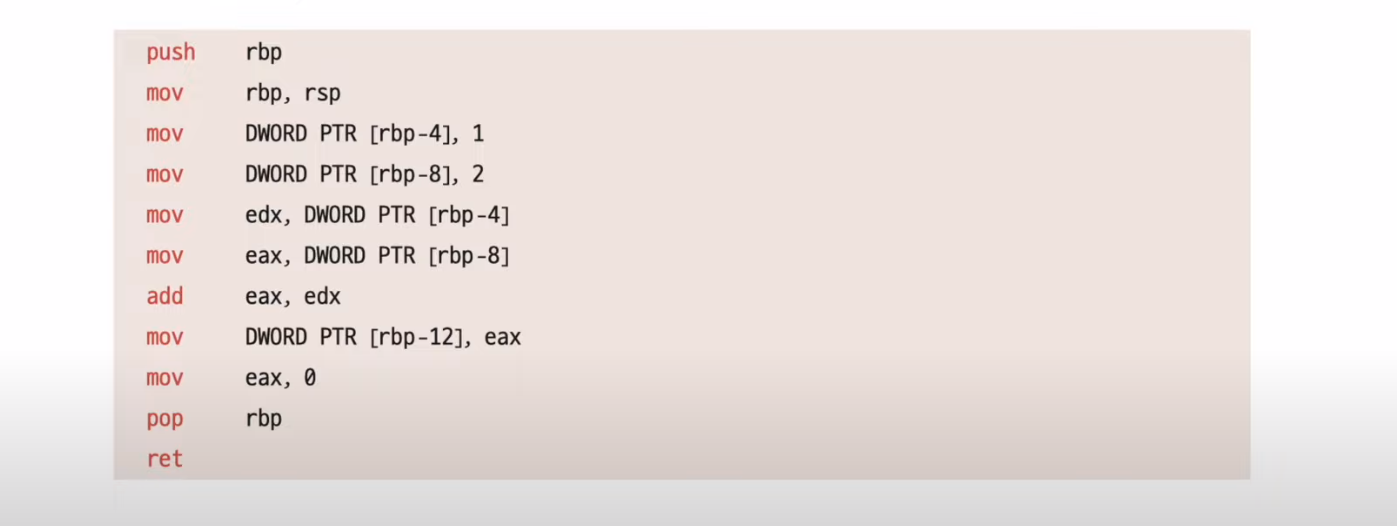

(e.g. assembly)
오퍼랜드 (operand) (주소 필드)
- 연산 코드 (OP Code) 가 처리할 데이터가 저장되어 있는 레지스터나 메모리 워드주소, 또한 연산결과가 저장될 장소의 주소를 나타낸다.
주소 필드의 크기가 n비트면 2의 n승의 메모리 용량을 사용할 수 있습니다.

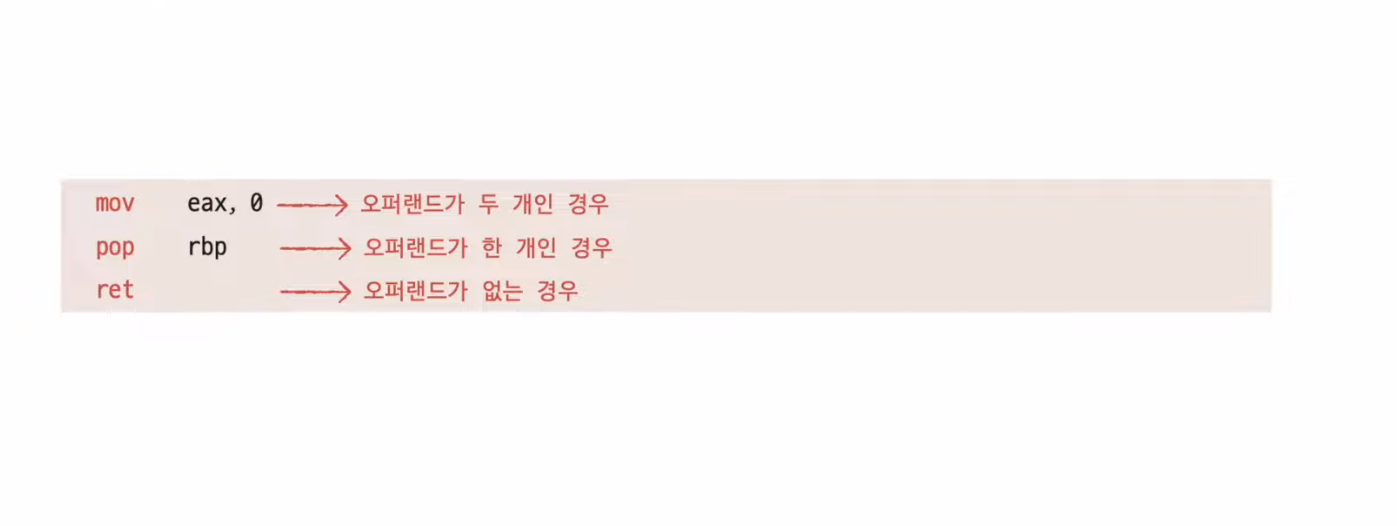

Operand 의 개수는 0 or 1개 이상이 될 수 있다.
연산 코드 (OP Code)
수행할 연산자를 표시하며 Operation Code여서 OP Code라 부릅니다.
OP Code 는 크게 4 종류로 나눌수 있다.
- 데이터 전송
- 산술/논리 연산
- 제어 흐름 변경
- 입출력 제어
1. 데이터 전송 연산 코드의 종류
- MOVE : 데이터를 옮겨라
- STORE: 메모리에 저장하라
- LOAD (FETCH) : 메모리에서 CPU로 데이터를 가져와라
- PUSH : 스택에 데이터를 저장하라
- POP : 스택의 최상단 데이터를 가져와라
2. 산술/논리 연산 코드의 종류
- ADD / SUBTRACT / MULTIPLY / DIVIDE
- INCREMENT / DECREMENT
- AND / OR / NO: AND / OR / NOT
- COMPARE : 두 개의 숫자 또는 TRUE / FALSE 값을 비교하라
3. 제어 흐름 변경 연산 코드의 종류
- JUMP : 특정 주소로 실행 순서를 옮겨라
- CONDITIONAL JUMP : 조건에 부합할 때 특정 주소로 실행 순서를 옮겨라
- HALT : 프로그램의 실행을 멈춰라
- CALL : 되돌아올 주소를 저장한 채 특정 주소로 실행 순서를 옮겨라
- RETURN : CALL을 호출할 때 저장했던 주소로 돌아가라
4. 입출력 제어 연산 코드의 종류
- RETURN (INPUT) : 특정 입출력 장치로부터 데이터를 읽어라
- WRITE (OUTPUT) : 특정 입출력 장치로 데이터를 써라
- START IO : 입출력 장치를 시작하라
- TEST IO : 입출력 장치의 상태를 확인하라

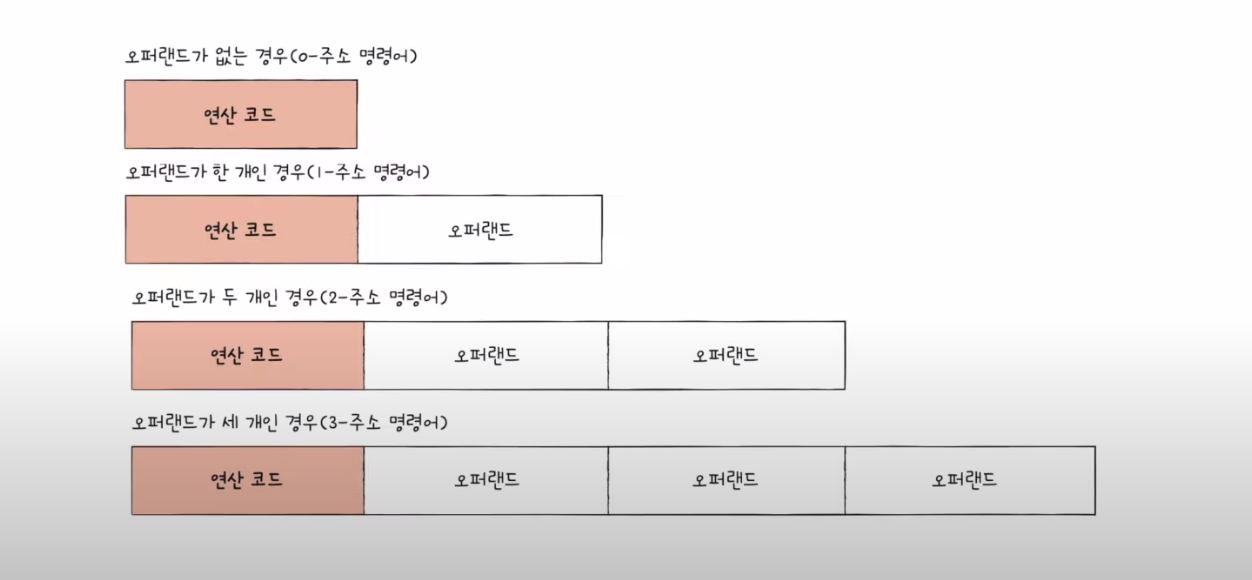

명령어 주소 지정 방식
0-주소 명령어 형식
- 스택(Stack) 구조 컴퓨터에서 사용되는 명령어 형식입니다.
- 입력 자료들의 출처와 연산 결과를 기억시킬 장소가 고정되어 있습니다.
- 명령어 내에서 자료의 주소를 지정할 필요가 없는 명령어 형식입니다.
- TOS는 스택의 최상단을 의미합니다.1-주소 명령어 형식
- 단일 누산기 구조의 컴퓨터에서 사용됩니다.
- 명령어의 수행은 누산기(AC) 레지스터에서 이루어집니다.
- 하나의 주소부를 가지며, 연산에 사용되는 피연산자는 명령어에 나타난 주소부에 의하여
얻어지는 피연산자와 누산기에 기억되어 있는 피연산자입니다.
- 연산 결과도 누산기에 저장되므로
명령어 실행 이전에 기억되어 있던 데이터는 명령어 실행 후에 잃어버립니다.2-주소 명령어 형식
- 범용 레지스터 구조의 컴퓨터에서 사용되며, 가장 많이 사용하는 형식입니다.
- 각 주소부는 레지스터나 주기억 장치의 주소를 지정합니다.
- 연산 후 입력 자료의 보존이 필요 없으면
연산 결과를 두 개의 입력 자료가 기억되어 있던 곳들 중 한 레지스터에 기억시키는 방식입니다.3-주소 명령어 형식
- 범용 레지스터 구조의 컴퓨터에서 사용되며, 세 개의 주소를 지정합니다.
- 각 주소부는 레지스터나 주기억 장치의 주소를 지정합니다.
- 프로그램의 길이가 짧고 연산 후에 입력 자료가 레지스터에 보존되는 장점이 있습니다.
- 하나의 명령을 수행하기 위해서는 자주 기억 장치에 접근해야 하므로
수행 시간이 길어져 특수 목적의 기계 외에는 사용을 하지 않습니다.Reference
