언리얼

나만의 레벨 디자인 하기

주제 : 점프맵

• 간단한 점프맵을 만들어 볼 것 이다.
• learning kit에 있는 다양한 물체들을 점프대로 사용을 할 것이고, 움직이는 물체의 경우 SM_Module_Platform으로 만들 것이다.
• 물체가 혼자서 움직이는 것을 구현하고, 최대한 점프 조작감을 좋게하는것이 목표
• 가능하다면 오브를 만들어서 해당 오브를 먹으면 공중에서도 점프할 수 있는 기능을 만들 수 있으면 만들어 볼것이다.

설계

• new level만들기
• sky구성하기
• 시작지역, 종료지역 만들기
• 캐릭터 움직임, 애니메이션 구성하기
• 사용할 발판 에셋들 준비하고, 움직이는 발판, 아래로 떨어지는 발판은 bp클래스로 만들어 놓기
• bp eventgraph만들기
• 실제로 배치하기
• 종료지역에서 종료 이벤트 만들기
• 플레이 테스트하며 수정
  • 발판 밖으로 떨어졌을때 시작지점으로 돌아감

구현 과정

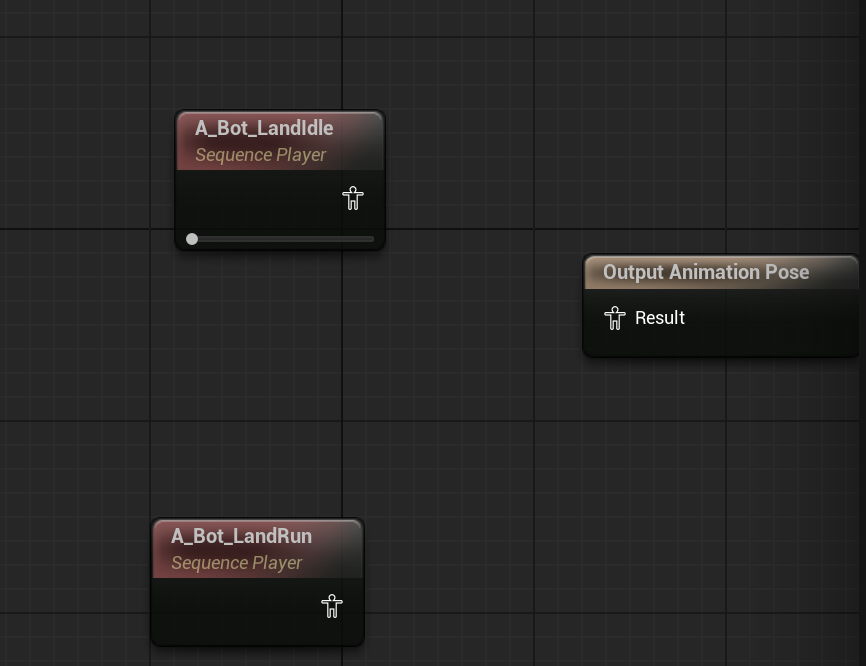

Land 애니메이션

착지하는 Land 애니메이션이 Run과 Idle로 있길래 속도에 따라 분기를 해주려고 했다.
달리는 상황이면 LandRun, 멈춰있는 상황이면 LandIdle
근데 anim graph에서 어떻게 분기를 하는지를 몰랐다. anim graph에는 branch가 없었다.

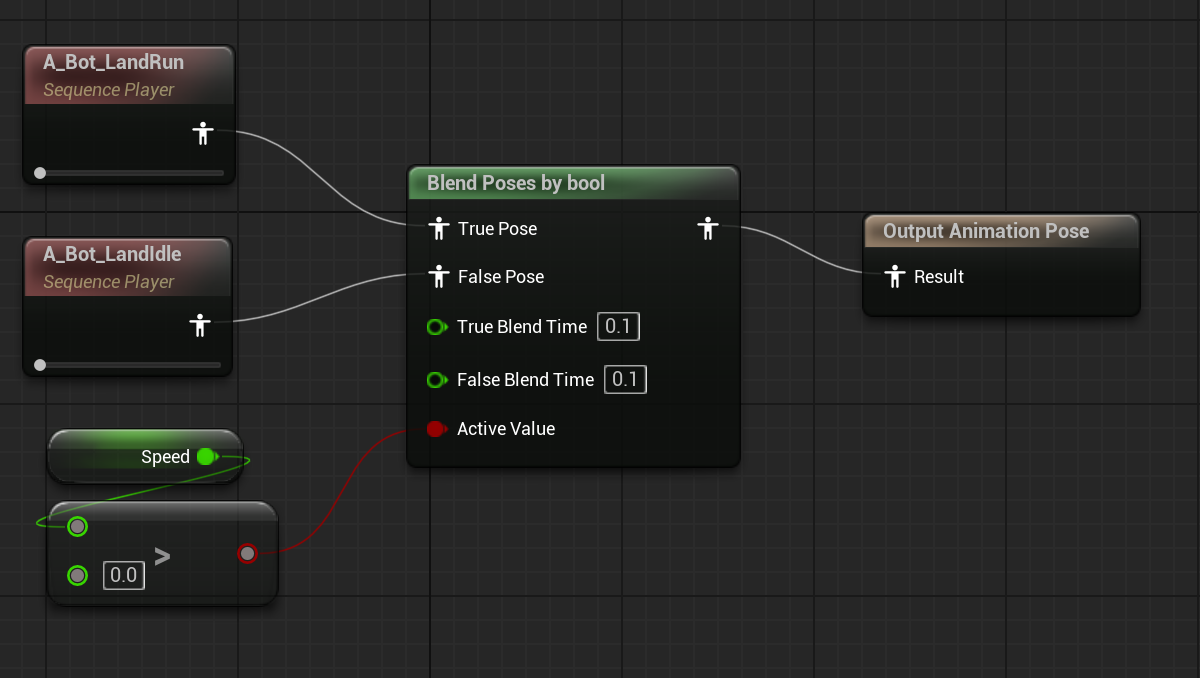

Blend Poses by bool이라는 노드를 써서 해결하였다.
active value에 속도가 0보다 크다면이라는 조건을 주고 true pose와 false pose를 나눠서 노드에 꽂아주니 의도한대로 작동하였다.

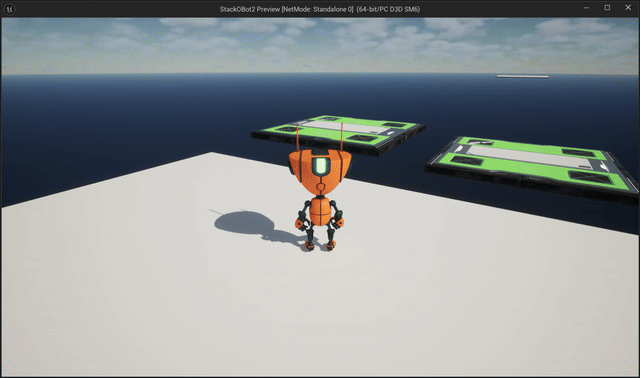

떨어지는 발판

• 발판위에 착지한뒤 발판이 캐릭터의 무게를 못이기고 아래로 떨어지는 듯한 연출을 원했다.

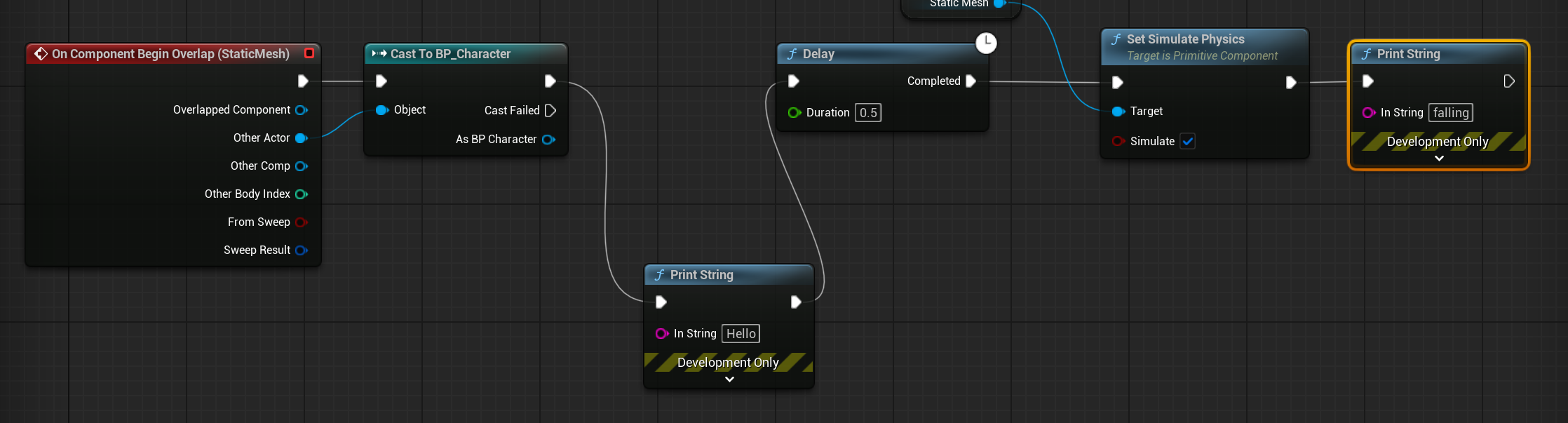

• 평소처럼 beginoverlap 이벤트를 사용했고 테스트를 해보았는데 캐릭터가 착지해도 print string이 동작하지 않았다.

콜리전 변경해보기

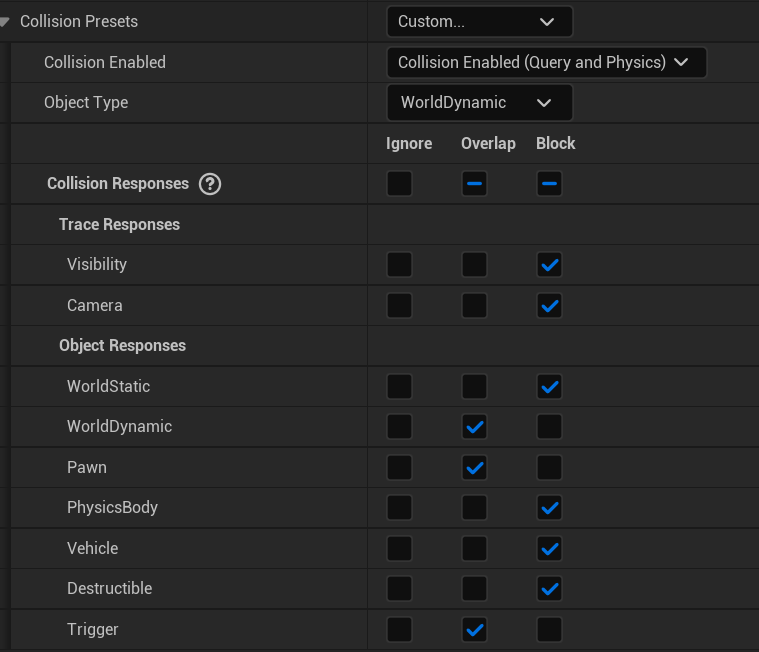

collision preset을 custom으로 하고, pawn과 worlddynamic을 overlap으로 변경하고 실험해보았다.

print string은 잘뜨는데 내가 원하는 것처럼 발판위에 올라가지지는 않고 통과한다.

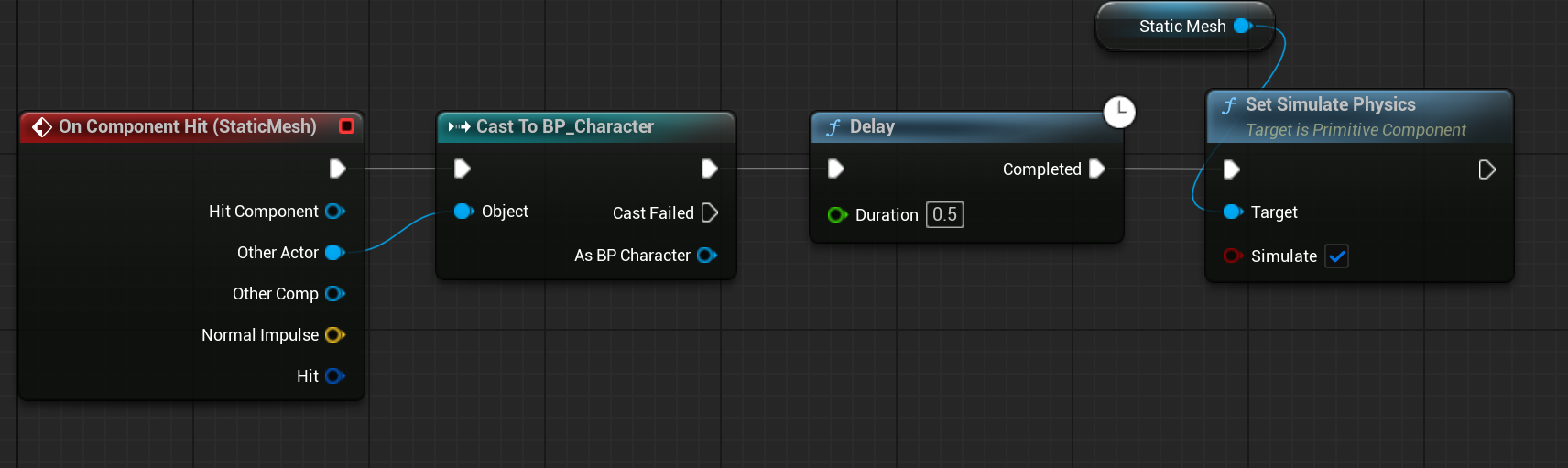

BeginOverlap에서 Component Hit으로 변경해보기

노드를 Component Hit으로 변경해주고, 스태틱메시에서 Simulation Generates Hit Events를 체크해주었다.

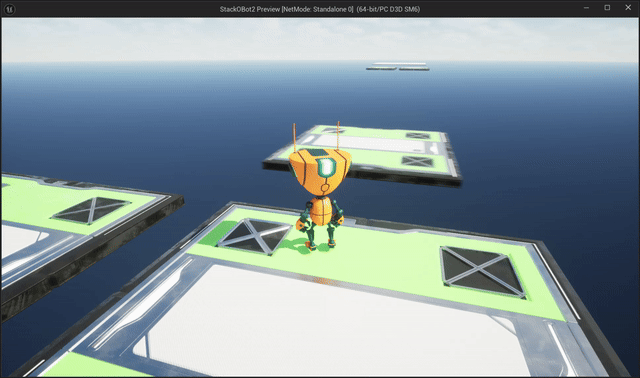

• 착지후 0.5초 딜레이 이후에 발판과 함께 떨어진다.
• 추후에 box collision + Beginplay방식으로 다시 변경했다.

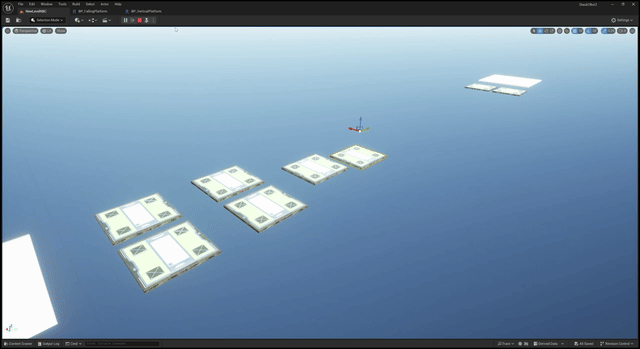

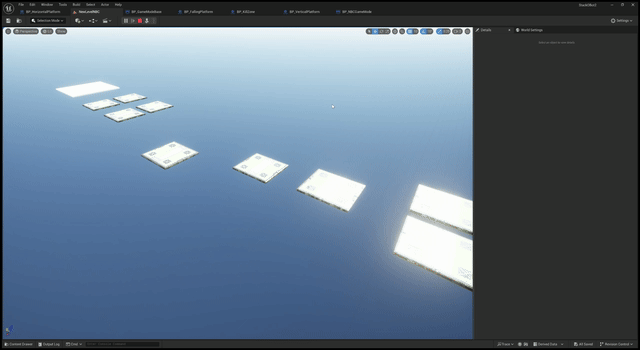

움직이는 발판

강의에서 배운대로 InterToMovement Component의 control값을 변경해서 설정하였다.

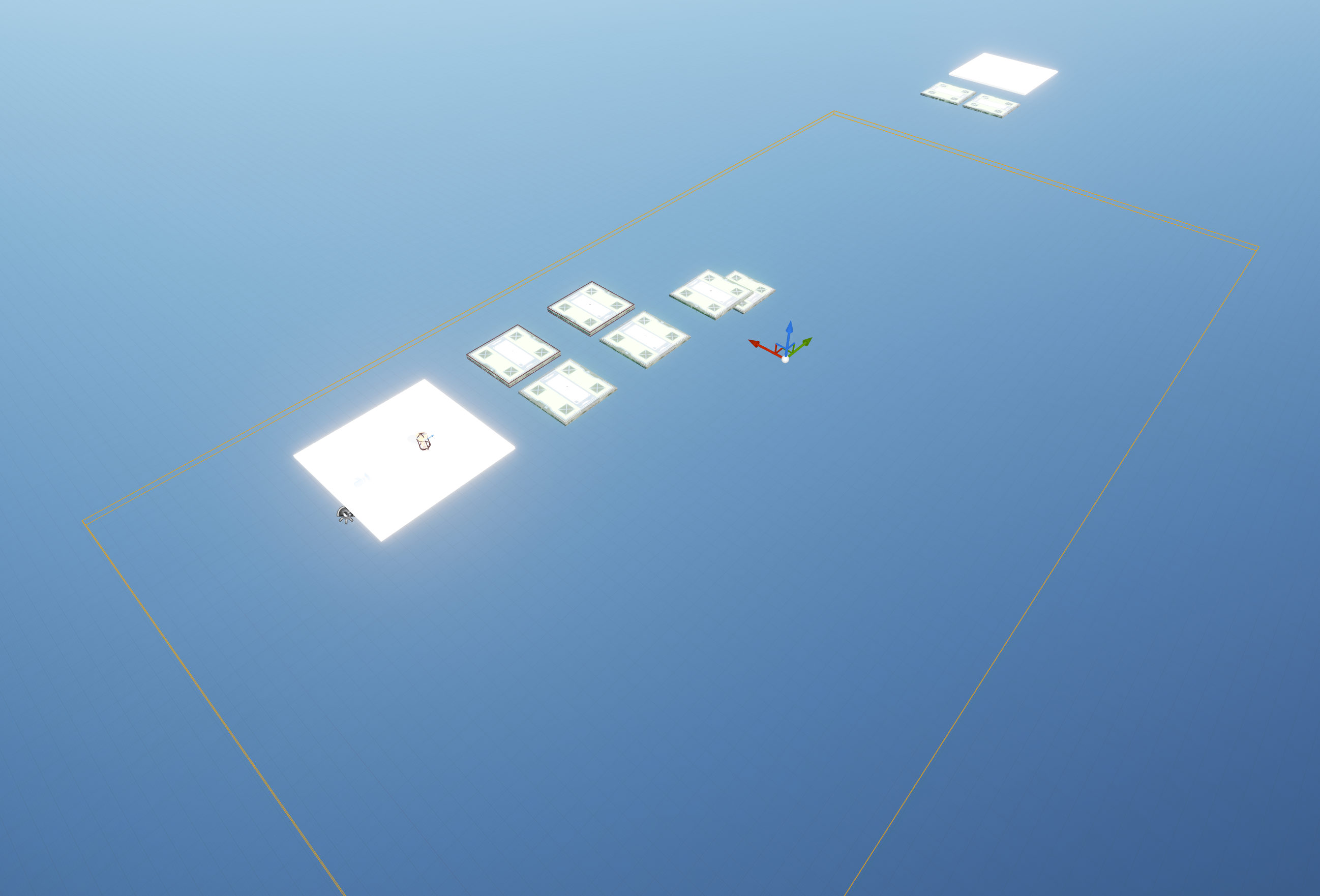

KillZone 설정

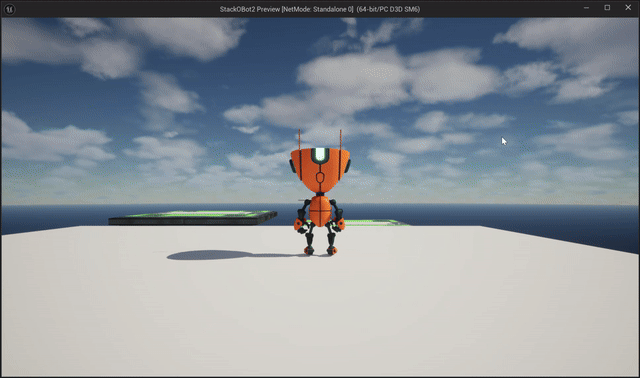

언리얼 내장 Kill Z를 쓰면 캐릭터가 destory되어서 box collision과 bp를 활용해서 kill zone을 만들었다. kill zone에 닿을시 시작 지점으로 리스폰되게 하려고 한다.

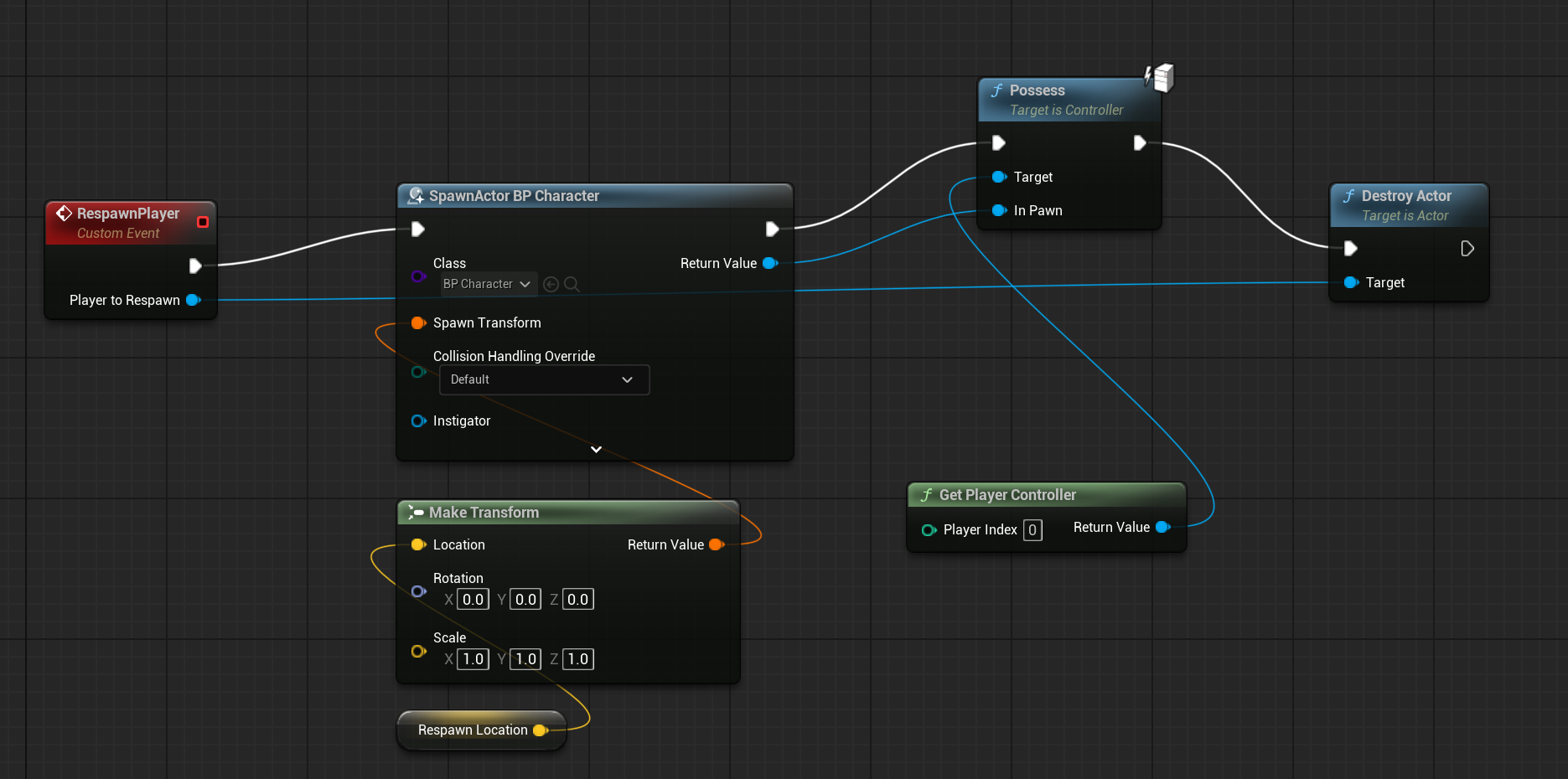

• BP_GameMode만들고 custom event를 만든다.
  • PlayerToRespawn이라는 BP_Character type의 Input을 만듬 (캐릭터가 하나밖에 없기때문에 BP_Character로 지정)
  • SpawnActor BP Character를 만들어서 리스폰할 위치를 지정하고, possess에 get palyer controller연결해서 조종할 수 있게 했다.
  • Destroy Actor로 기존 캐릭터 제거

움직이는 발판2

움직이는 발판을 만들었을때 InterToMovement Component의 값을 지정해서 움직이게끔 만들어서 Horizontal Platform(좌우로 움직이는 발판)을 재사용하면 무조건 같은 방향으로 똑같이 움직여서 개선이 필요했다.

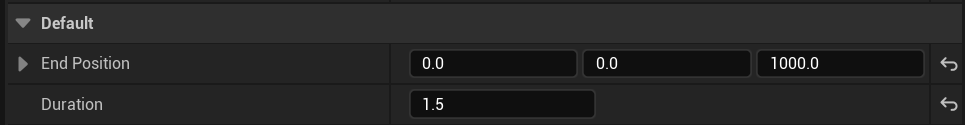

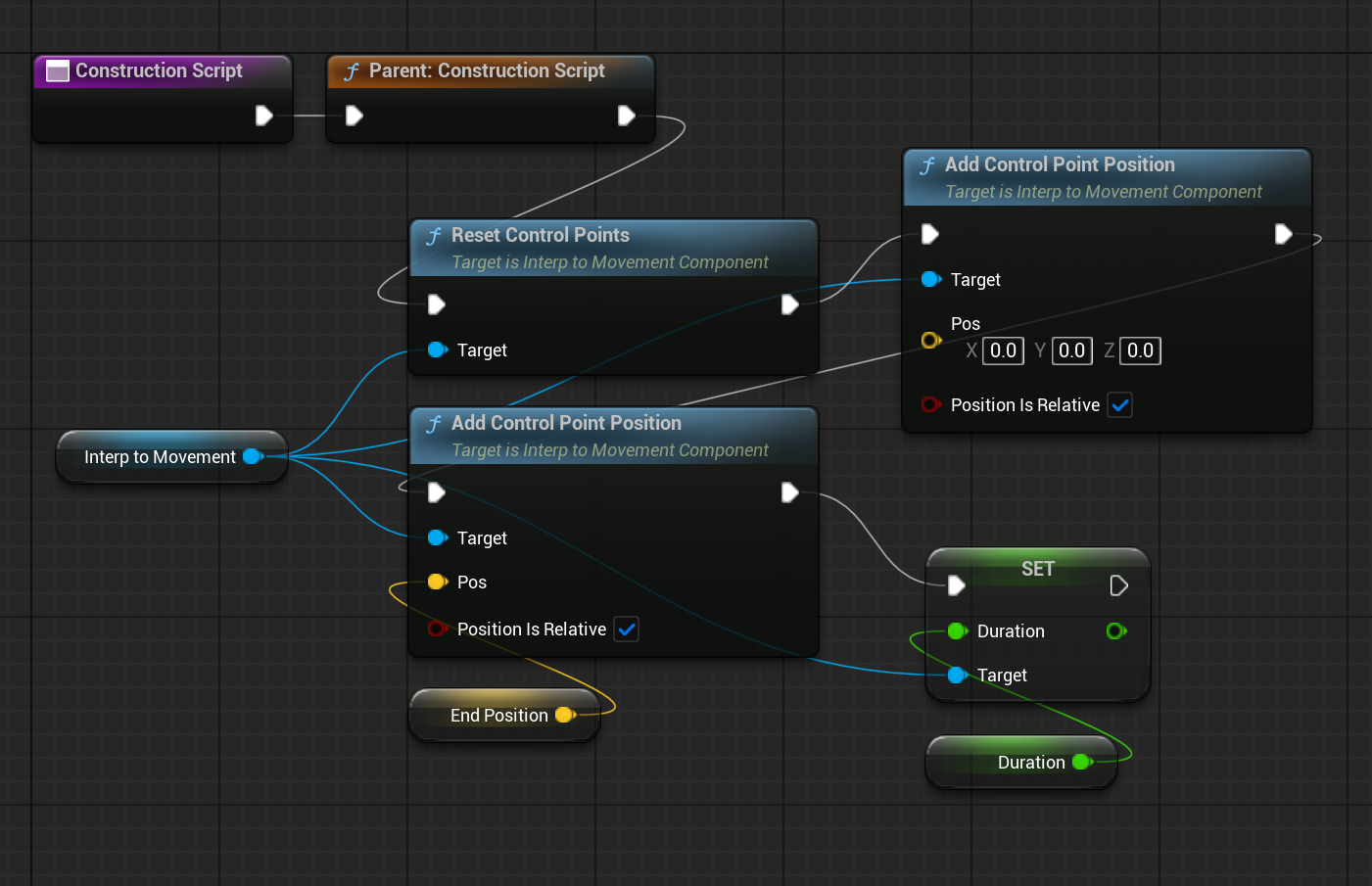

우선 EndPosition(Vector), Duration(Float)이라는 변수를 만들고 EventGraph옆에 Construction Script탭으로 들어갔다.

Construction Script

• 블루프린트 액터가 생성되거나 수정될 때 자동으로 실행되는 특별한 이벤트 그래프
• 레벨에 블루프린트 배치, 변수 수정, 블루프린트 컴파일 시 실행됨
• 런타임에서는 Spawn Actor from Class로 동적 스폰할때 실행
• 게임 플레이 중 이미 배치된 액터는 Construction Script가 다시 실행되지 않음
• 인스턴스별로 다양성을 부여할때 사용
• 동적 생성시 초기화용

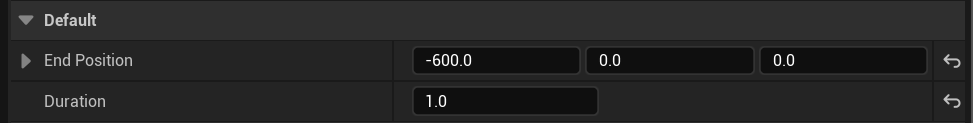

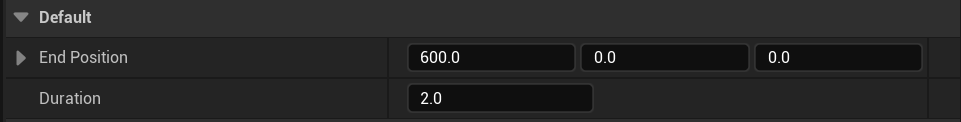

• 변수들을 모두 public으로 뺐기때문에 viewport에서 변수만 수정해주면 내가 의도한대로 움직일 수 있었다.

• 방향은 티가 안나지만

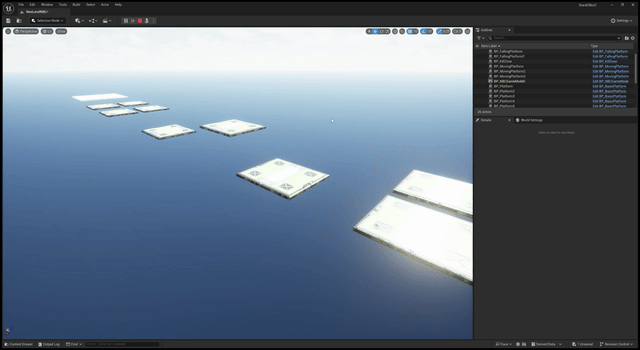

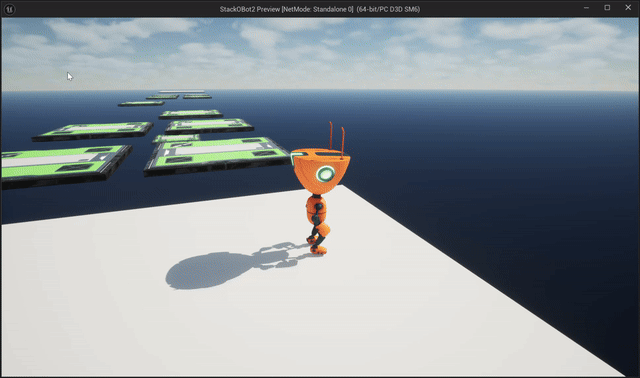

• 좌우 움직이는 발판이 방향과 속도가 다른 모습이다.

기존 움직이는 발판은 Horizontal, Vertical나눠있었는데 이것을 하나의 MovingPlatform이라는 블루프린트 클래스로 만들고 변수만 수정해서 재사용하기로 하였다.

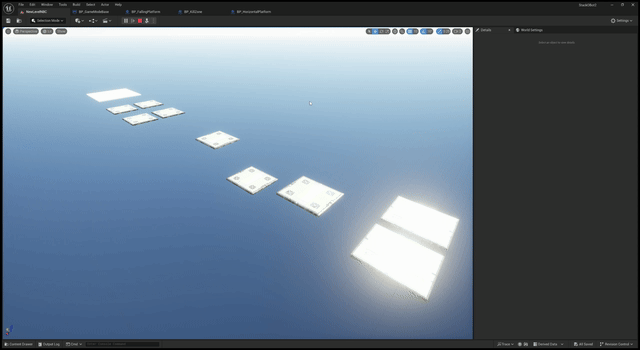

• 각자 타이밍과 방향이 다름

• 하나의 MovingPlatform으로 재사용

점프 오브 만들기

아이워너비더 시리즈를 보면 점프 오브가 존재한다.

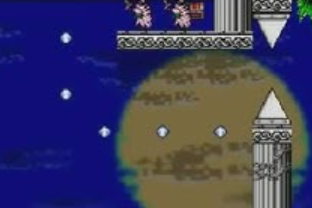

• 예시 이미지


이 오브를 먹게 되면 공중에 있더라도 점프를 한번 더 할 수 있게되는데 이를 구현하고 싶었다.

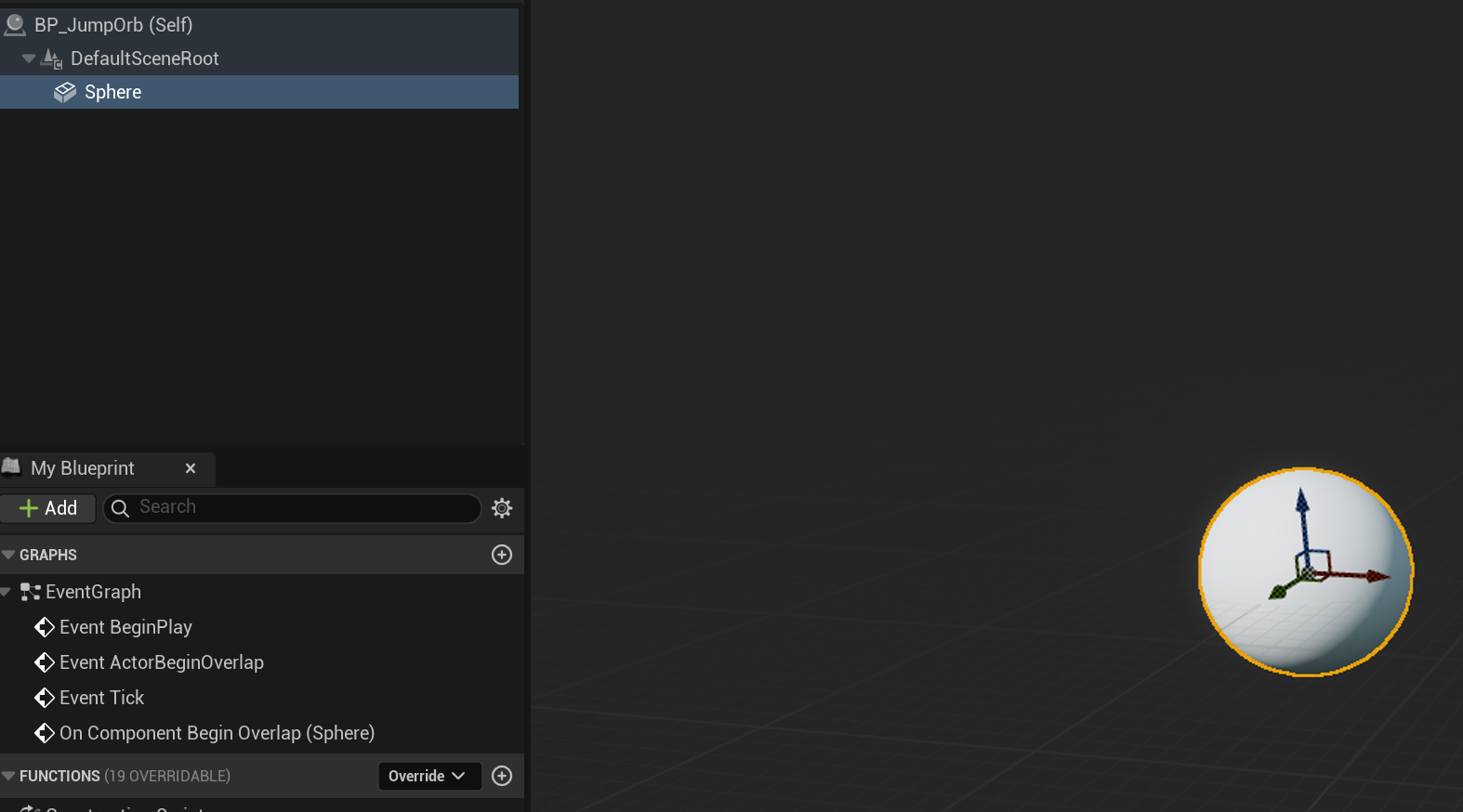

• BP_JumpOrb 구현



  • Sphere로 구슬을 만들었다.

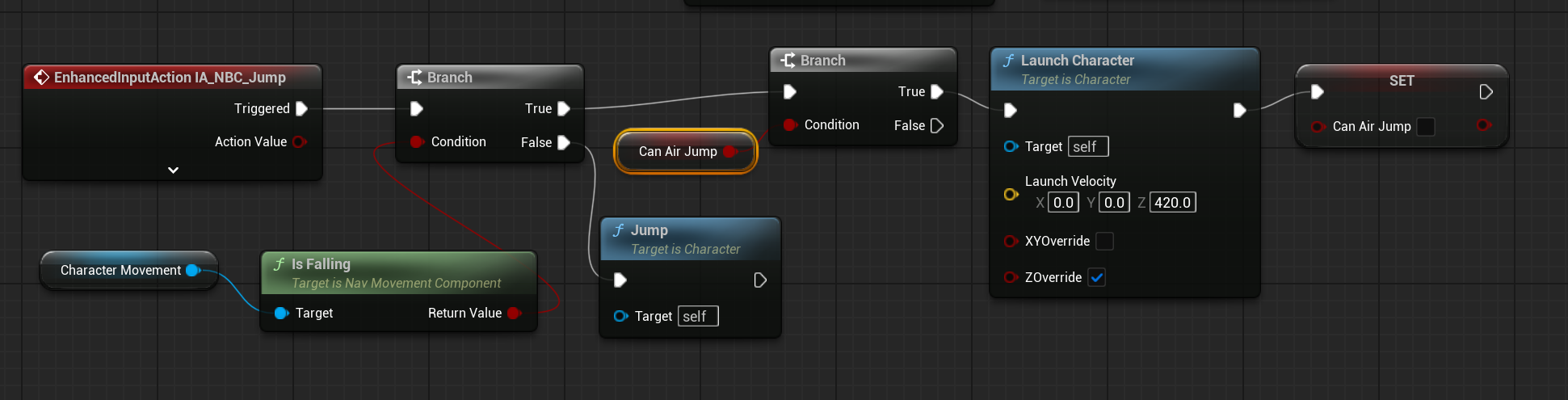

• BP_Character에서 Jump 수정



  • CanAirJump라는 bool변수를 하나 만들어서 공중에서 점프를 한번 더 할 수 있는지 즉, 오브를 먹었는지를 판단한다.
  • 만약 지상에서 점프를 하면 기존 점프가 됨
  • 점프중이거나 떨어질때 점프를 하면 분기를 타고 can air jump가 true인지 확인한다.(오브를 먹었는지 확인) 오브를 먹었다면 z축으로 420만큼 점프시켜주고 can air jump를 false로 초기화 해준다.

오류

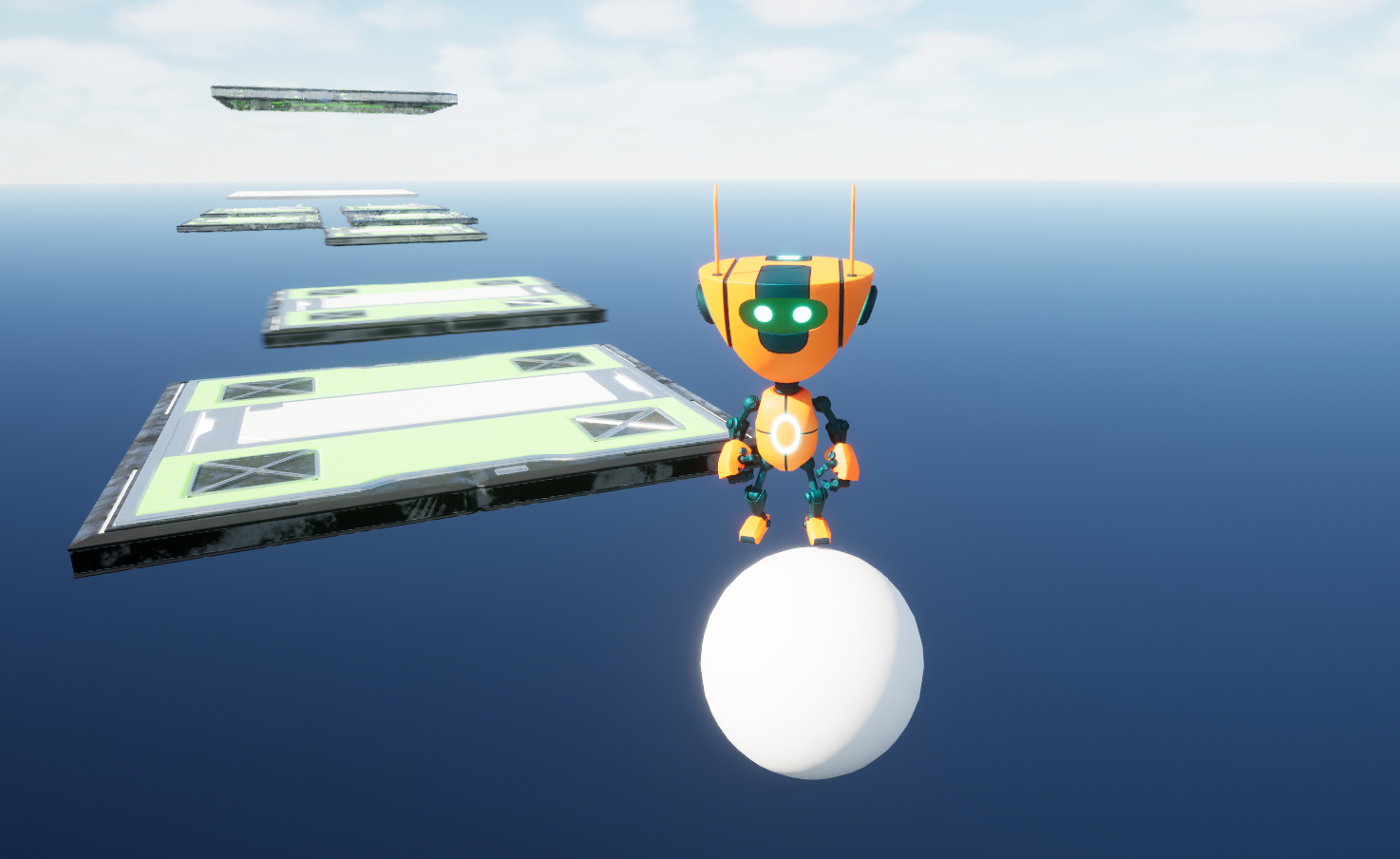

오브가 안없어지고 오브 위에 올라갈 수 있다.
-> orb의 collision이 BlockByAllDynamic으로 되어있었다. OverlapByAllDynamic으로 변경

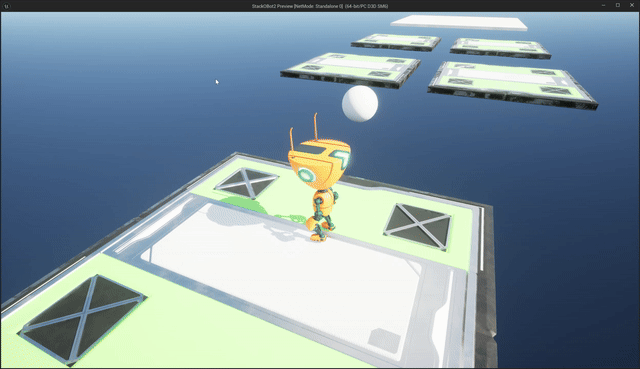

의도한대로 점프오브를 만들었다!
