1. 🏢 VLAN (Virtual Local Area Network)

📌 VLAN이란?

• 물리적으로 같은 네트워크에 있어도 논리적으로 다른 네트워크처럼 동작하도록 분리하는 기술
• Layer 2 (데이터 링크 계층)에서 동작하며, 스위치에서 포트를 그룹화하여 트래픽을 분리함

🎯 VLAN의 주요 특징

• 네트워크 분리: 같은 스위치 내에서도 서로 다른 VLAN 간에는 기본적으로 통신이 불가능함
• 보안 강화: 브로드캐스트 트래픽을 제한하여 네트워크 보안을 향상
• 트래픽 감소: 불필요한 브로드캐스트를 차단하여 네트워크 성능 향상
• 유연한 네트워크 구성: 물리적 위치와 상관없이 논리적으로 네트워크를 설계 가능

🏗 VLAN 구성 방식

방식	설명
Static VLAN	스위치 포트에 특정 VLAN을 수동으로 할당
Dynamic VLAN	MAC 주소, 사용자 인증(AAA) 등을 기반으로 VLAN 자동 할당

2. Packet Tracer로 VLAN (Virtual Local Area Network) 구축

1. VLAN 설정

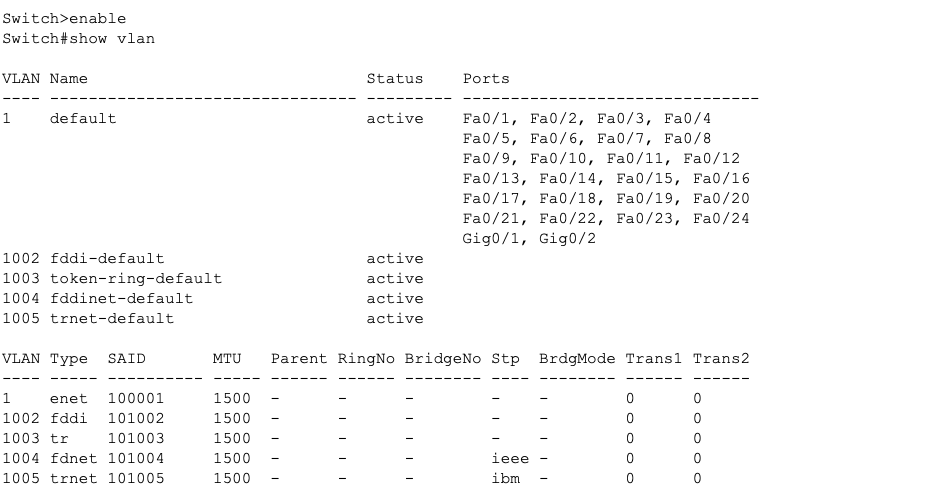

Switch0 관리자 모드
→ show vlan

vlan id
1: 디폴트 . 모든 포트가 여기 소속
1002~1005: FDDI, 토큰링 등으로
고정

2~1001: 새로운 vlan 할당

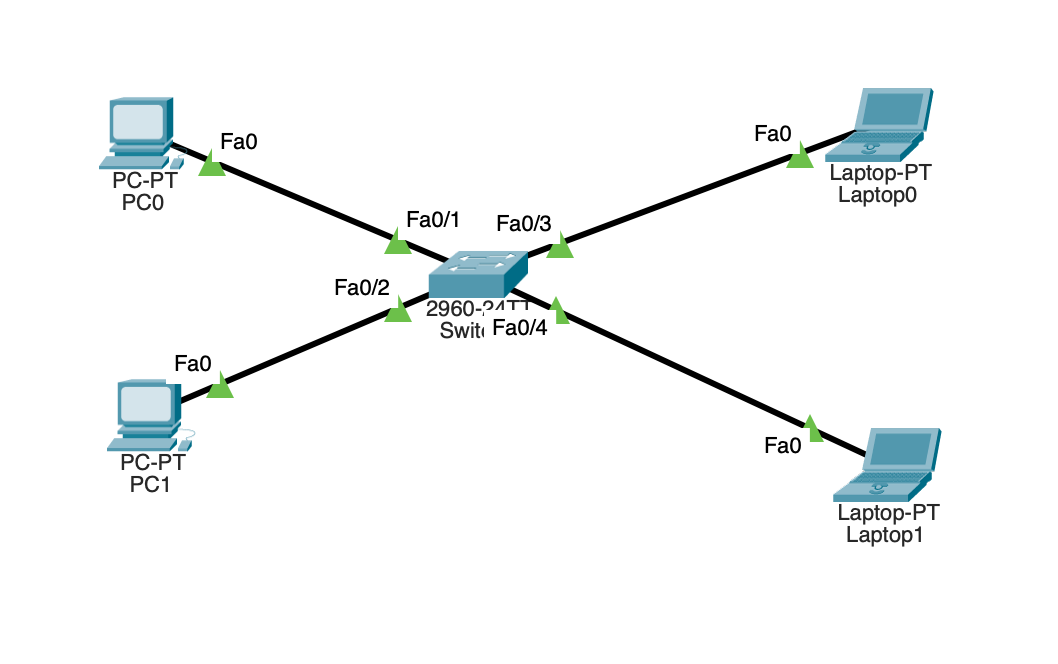

2. VLAN 구성

• 새로운 첫번째 VLAN

• id: 2
• 포함된 노드: PC0, PC1
• 이름: VLAN_2
• Switch0의 포트 : FastEthernet0/1, FastEthernet0/2

• 새로운 두번째 VLAN

• id: 3
• 포함된 노드: Laptop0, Laptop1
• 이름: VLAN_3
• Switch0의 포트 : FastEthernet0/3, FastEthernet0/4

3. VLAN 생성

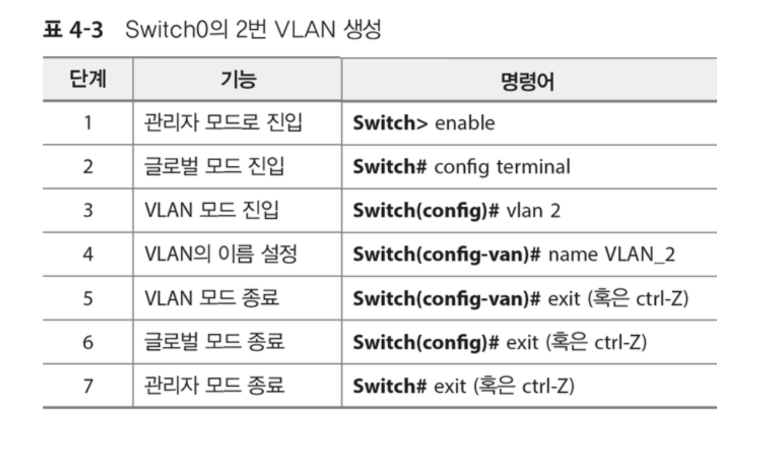

switch0의 2번 vlan 생성.

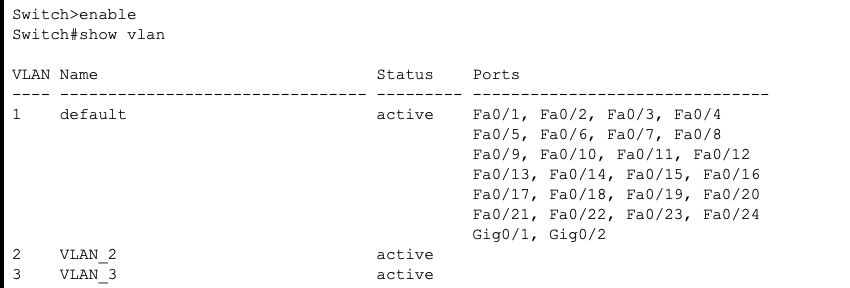

VLAN 생성 확인
• Switch0 관리자 모드 → show vlan

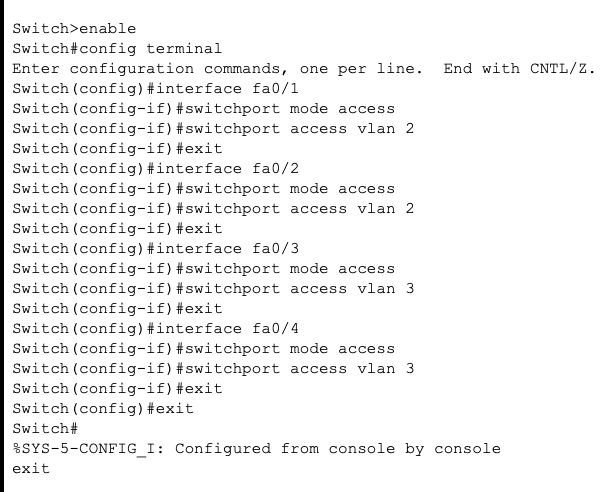

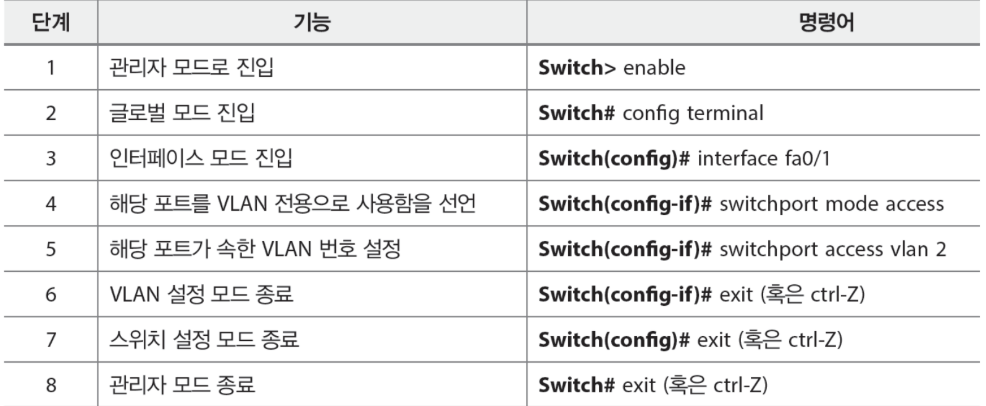

4. Switch0 포트에 VLAN 지정

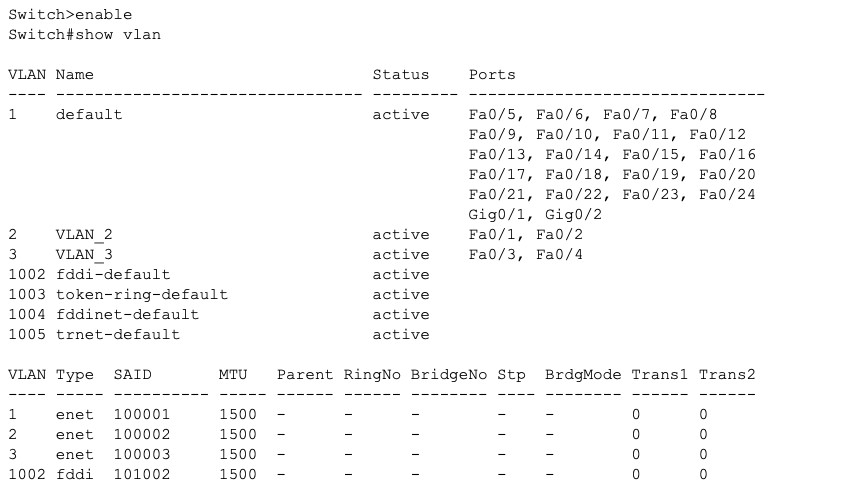

swith0 포트 설정 확인
• 관리자 모드에서 "show vlan"

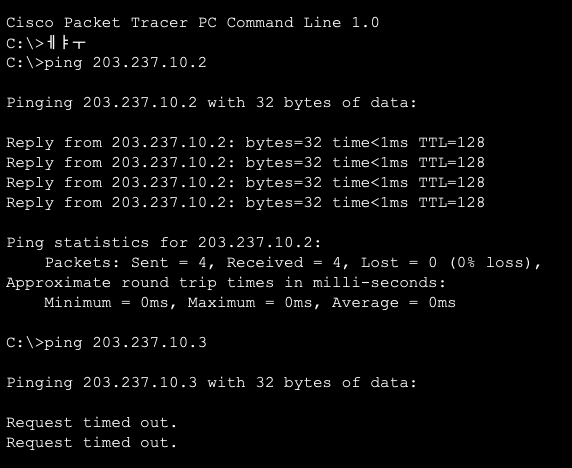

5. 통신 확인.

• 동일 VLAN간 통신 가능
• PC0 <-> PC1
• Laptop0 <-> Laptop1

• 다른 VLAN간 통신 불가
• PC0, PC1 <-> Laptop0, Laptop1
