1. 🌉 트렁크(Trunk) 포트란?

📌 트렁크(Trunk)란?

여러 개의 VLAN 트래픽을 하나의 물리적 링크를 통해 전송하는 방식
VLAN 간 데이터 흐름을 유지하며, 스위치 간 VLAN 정보를 전달하는 역할
IEEE 802.1Q 표준을 사용하여 VLAN 태깅(VLAN Tagging) 수행

🎯 트렁크 포트 vs 액세스 포트

포트 유형	설명
Access Port	하나의 VLAN만 전송 (일반적으로 PC, 서버 연결)
Trunk Port	여러 VLAN을 하나의 포트에서 전송 (스위치 간 연결)

2. packet tracer로 트렁크(Trunk) 구축해보기.

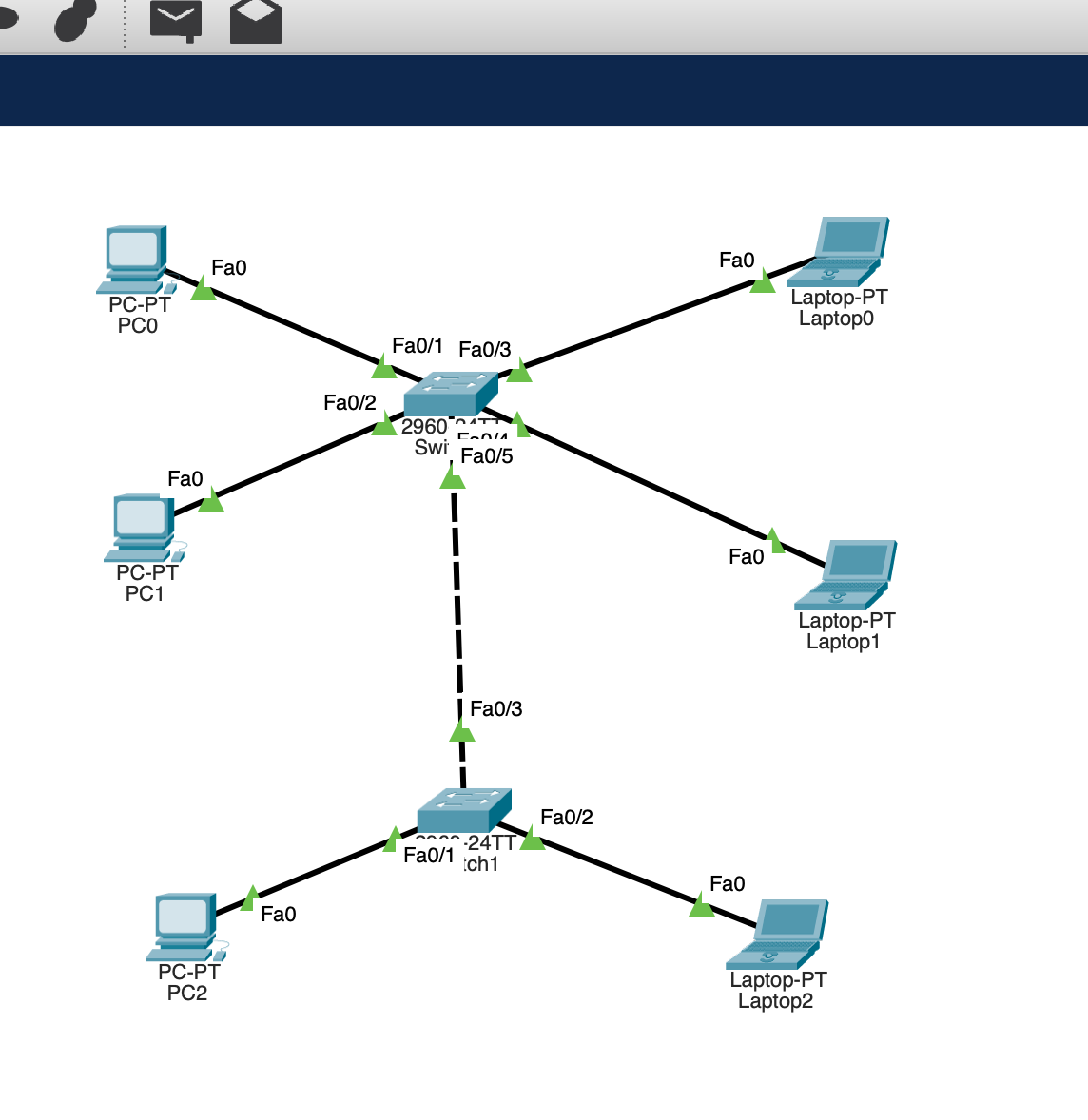

1. 네트워크 구성.

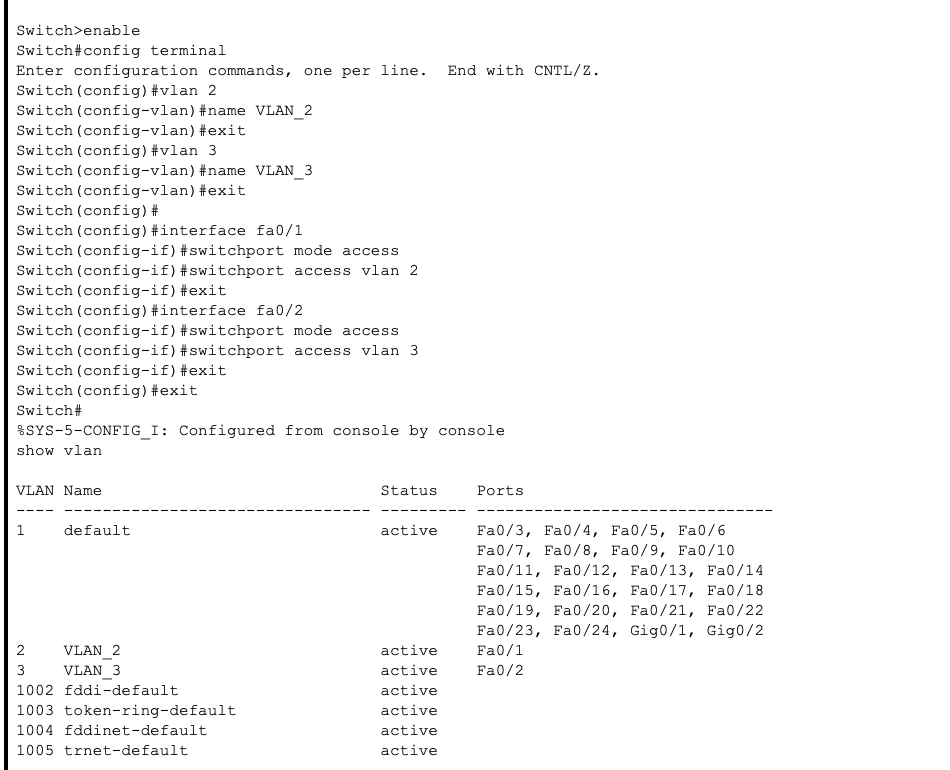

2. Switch1의 VLAN 설정 및 상태 확인

• PC0 PC2, Laptop1 Laptop2
• 동일 VLAN 내 통신 불가
]

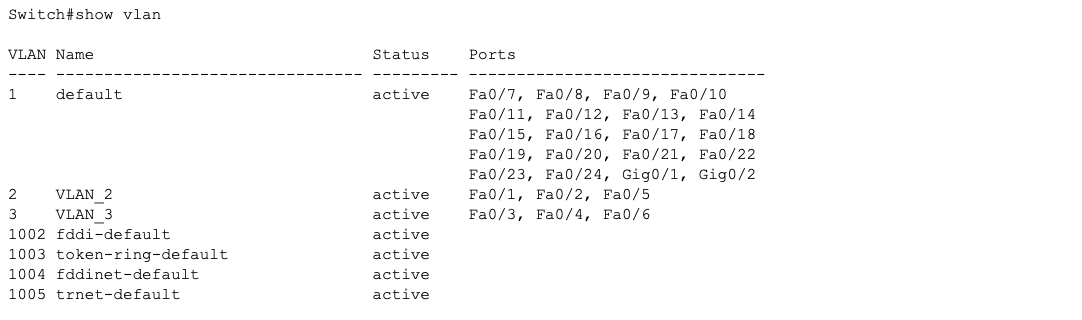

3. Switch0과 Switch1간에 VLAN 2, 3 전용 포트 따로 설정!!

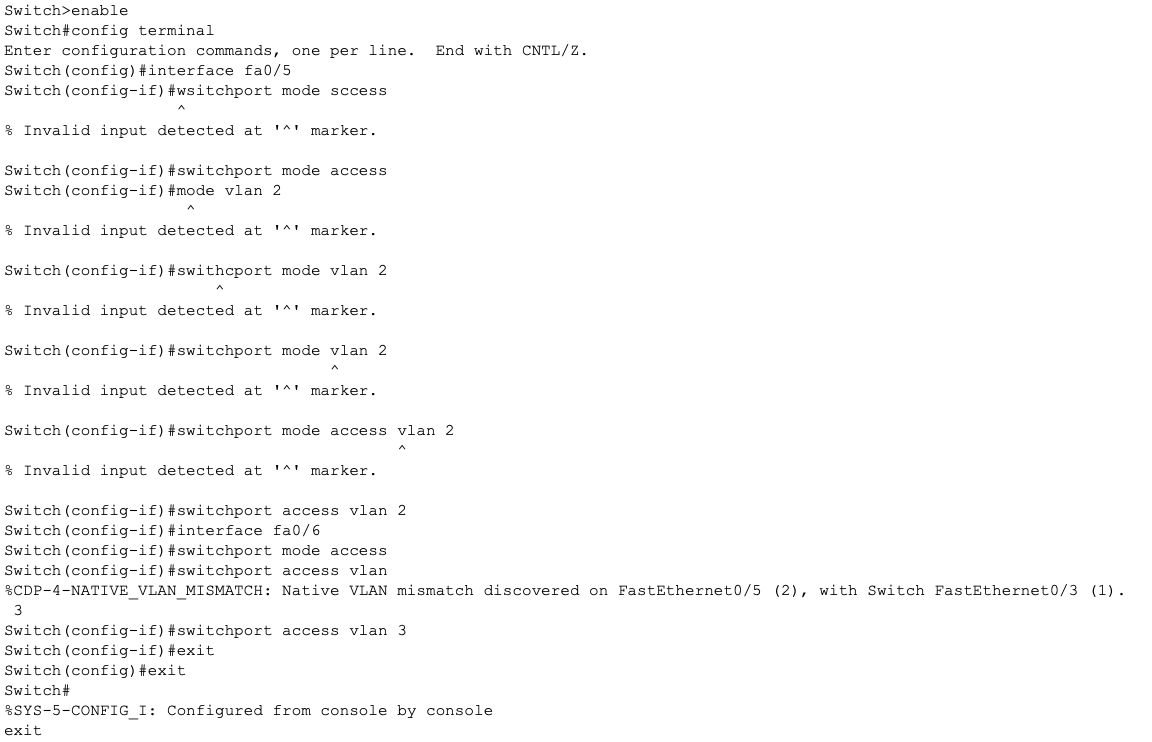

swtich 0의 fa0/5와 fa0/6을 vlan2, 3 전용으로 설정.

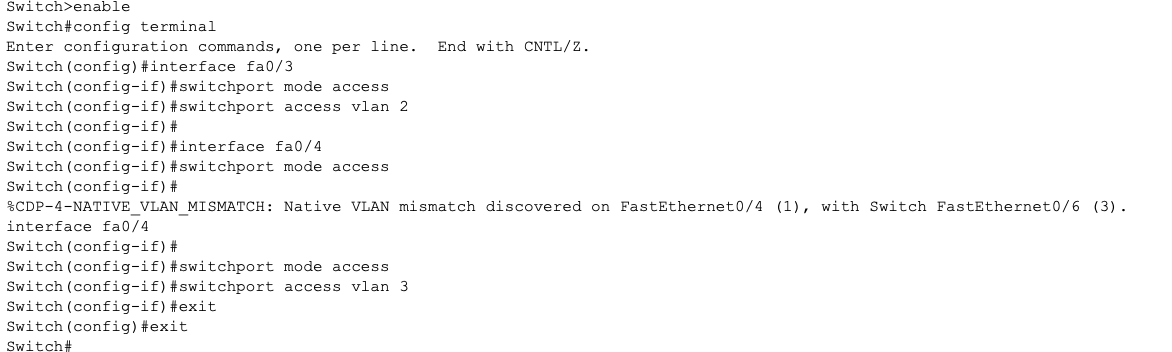

swtich 1의 fa0/3와 fa0/4를 vlan2, 3 전용으로 설정.

4. Switch0과 Switch1의 통신 상태 확인

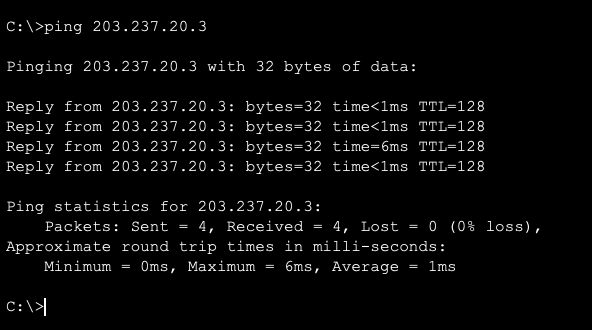

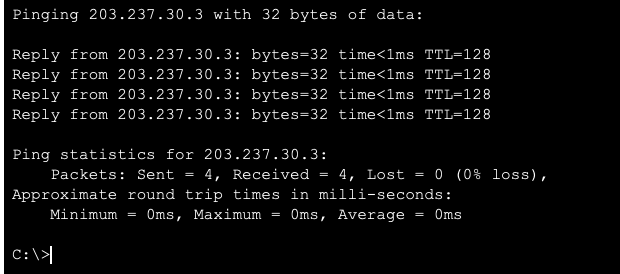

VLAN 내 통신 확인

PC0 → PC2,
Laptop2 → Laptop0

4. Switch0과 Switch1의 통신 상태 확인

🚀 VLAN과 트렁크(Trunk) 해결책

📌 VLAN 별 통신 라인 추가가 바람직한 해결?

VLAN이 많아질수록 각 VLAN마다 개별 라인을 추가하는 것은 비효율적
추가 가능한 VLAN ID는 최대 1000개
VLAN을 추가할 때마다 물리적인 라인을 추가하는 것은 비현실적
특히 스위치가 여러 대일 경우, 물리적 라인 수가 급격히 증가하여 복잡성이 증가

🎯 해결책: 트렁크(Trunk)

✔ 모든 VLAN의 패킷을 단일 회선으로 전달
✔ VLAN을 추가해도 추가적인 물리적 회선이 필요 없음
✔ 스위치 간 VLAN 데이터를 효율적으로 교환
✔ IEEE 802.1Q 태깅을 사용하여 VLAN ID를 포함한 데이터 전송

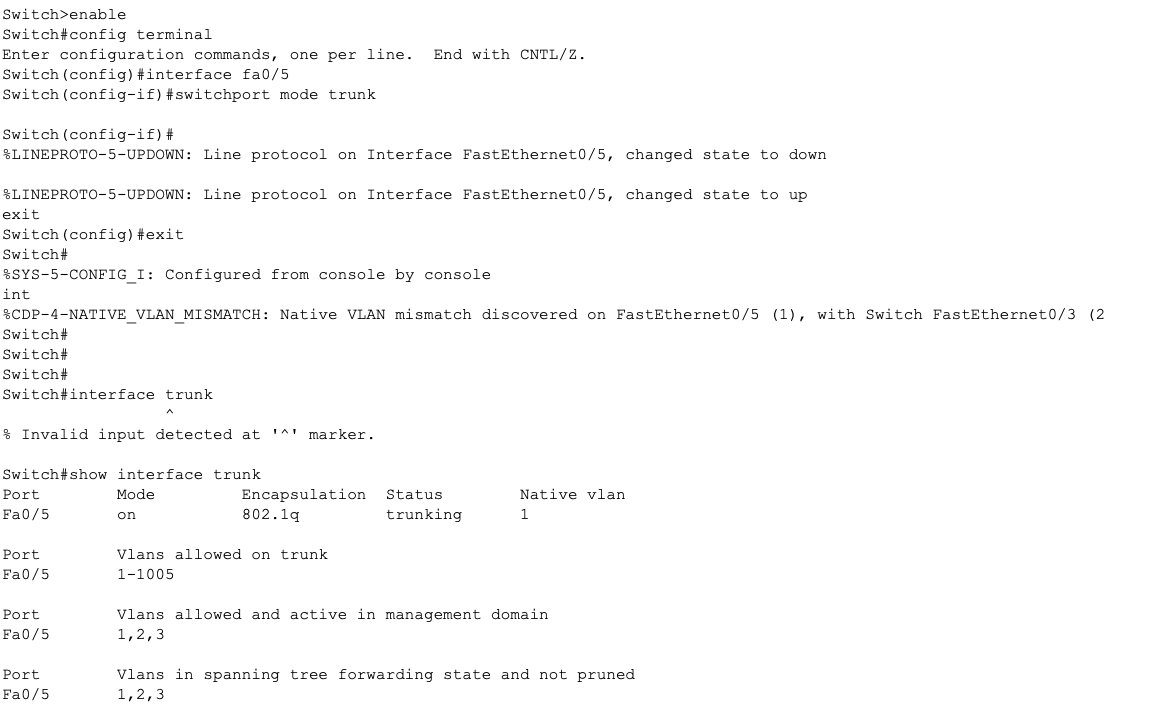

🏗 트렁크 설정 예제 (Switch0 ↔ Switch1)

Switch0의 fa0/5 포트와 Switch1의 fa0/2 포트를 트렁크 모드로 설정

# Switch0 설정
Switch0(config)# interface FastEthernet0/5
Switch0(config-if)# switchport mode trunk

# Switch1 설정
Switch1(config)# interface FastEthernet0/2
Switch1(config-if)# switchport mode trunk
