SelfCheck_AI 4. ERD

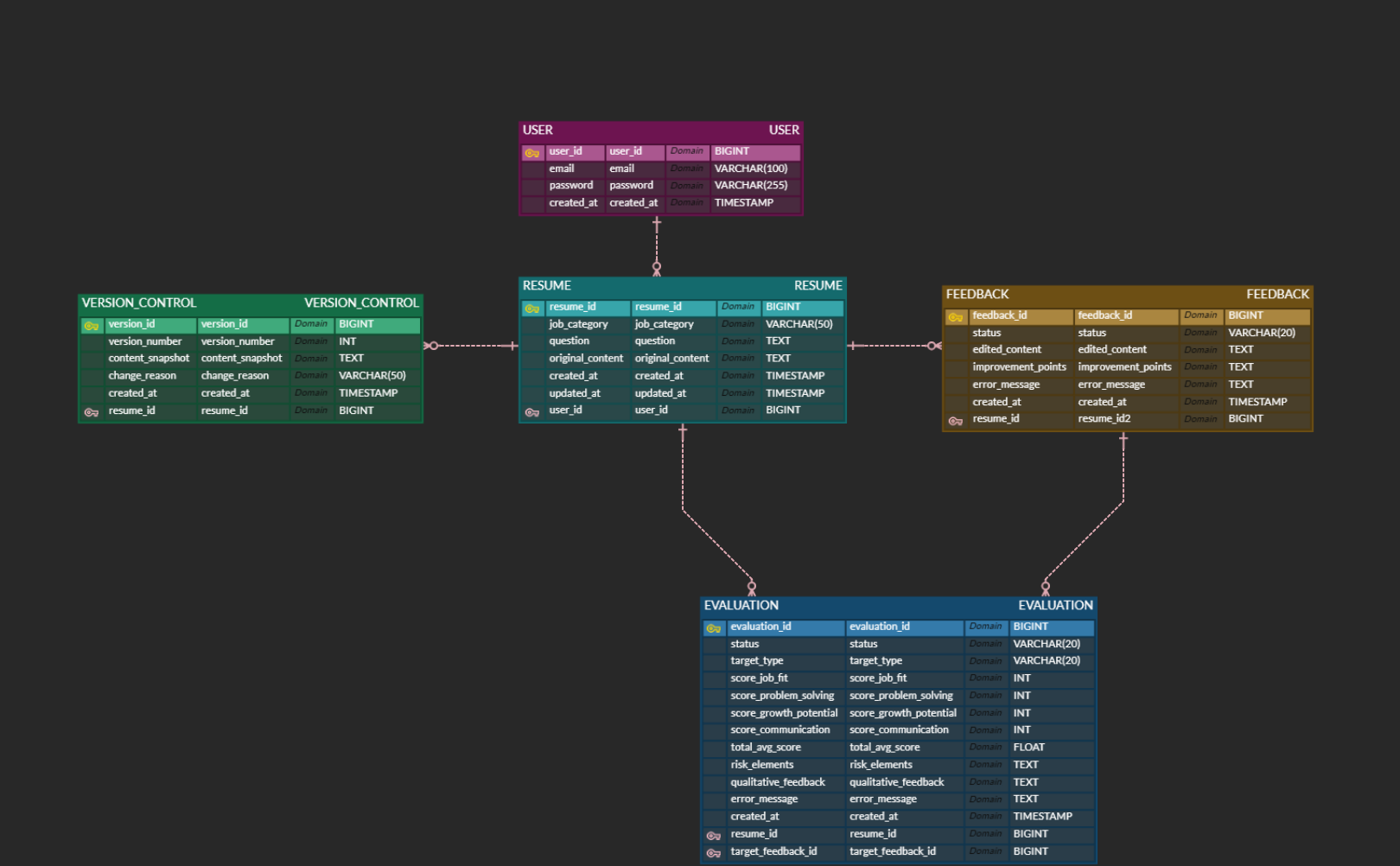

ERD Cloud

/* 1. 사용자 테이블 */
CREATE TABLE USER (
  user_id BIGINT PRIMARY KEY,
  email VARCHAR(100) NOT NULL UNIQUE,
  password VARCHAR(255) NOT NULL,
  created_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP
);

/* 2. 자소서 테이블 */
CREATE TABLE RESUME (
  resume_id BIGINT PRIMARY KEY,
  user_id BIGINT NOT NULL,
  job_category VARCHAR(50) NOT NULL,
  question TEXT NOT NULL,
  original_content TEXT NOT NULL,
  created_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
  updated_at TIMESTAMP,
  FOREIGN KEY (user_id) REFERENCES USER(user_id)
);

/* 3. AI 첨삭 테이블 (비동기 상태 포함) */
CREATE TABLE FEEDBACK (
  feedback_id BIGINT PRIMARY KEY,
  resume_id BIGINT NOT NULL,
  status VARCHAR(20) NOT NULL COMMENT 'PENDING, PROCESSING, COMPLETED, FAILED',
  edited_content TEXT,
  improvement_points TEXT COMMENT 'JSON format',
  error_message TEXT,
  created_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
  FOREIGN KEY (resume_id) REFERENCES RESUME(resume_id)
);

/* 4. 심층 평가 테이블 (평가 대상 구분 포함) */
CREATE TABLE EVALUATION (
  evaluation_id BIGINT PRIMARY KEY,
  resume_id BIGINT NOT NULL,
  status VARCHAR(20) NOT NULL COMMENT 'PENDING, PROCESSING, COMPLETED, FAILED',
  target_type VARCHAR(20) NOT NULL COMMENT 'ORIGINAL or FEEDBACK',
  target_feedback_id BIGINT COMMENT 'Nullable: Linked if target is FEEDBACK',
  score_job_fit INT,
  score_problem_solving INT,
  score_growth_potential INT,
  score_communication INT,
  total_avg_score FLOAT,
  risk_elements TEXT COMMENT 'JSON format',
  qualitative_feedback TEXT,
  error_message TEXT,
  created_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
  FOREIGN KEY (resume_id) REFERENCES RESUME(resume_id),
  FOREIGN KEY (target_feedback_id) REFERENCES FEEDBACK(feedback_id)
);

/* 5. 버전 관리 테이블 (변경 사유 포함) */
CREATE TABLE VERSION_CONTROL (
  version_id BIGINT PRIMARY KEY,
  resume_id BIGINT NOT NULL,
  version_number INT NOT NULL,
  content_snapshot TEXT NOT NULL,
  change_reason VARCHAR(50) COMMENT 'APPLY_FEEDBACK, MANUAL_UPDATE',
  created_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
  FOREIGN KEY (resume_id) REFERENCES RESUME(resume_id)
);

https://www.erdcloud.com/d/kdLT7cgzqusFLK5Gw

---

Mermaid.md

erDiagram
    %% User Entity
    USER {
        bigint user_id PK
        string email "Unique"
        string password
        datetime created_at
    }

    %% Resume Entity
    RESUME {
        bigint resume_id PK
        bigint user_id FK
        string job_category
        text question
        text original_content "CLOB"
        datetime created_at
        datetime updated_at
    }

    %% Feedback Entity (AI Editor)
    FEEDBACK {
        bigint feedback_id PK
        bigint resume_id FK
        string status "PENDING/COMPLETED/FAILED"
        text edited_content "CLOB"
        json improvement_points
        text error_message
        datetime created_at
    }

    %% Evaluation Entity (AI Evaluator)
    EVALUATION {
        bigint evaluation_id PK
        bigint resume_id FK
        string status "PENDING/COMPLETED/FAILED"
        string target_type "ORIGINAL/FEEDBACK"
        bigint target_feedback_id FK "Nullable"
        int score_job_fit
        int score_problem_solving
        int score_growth_potential
        int score_communication
        float total_avg_score
        json risk_elements
        text qualitative_feedback
        text error_message
        datetime created_at
    }

    %% Version Control Entity
    VERSION_CONTROL {
        bigint version_id PK
        bigint resume_id FK
        int version_number
        text content_snapshot "CLOB"
        string change_reason "APPLY_FEEDBACK etc"
        datetime created_at
    }

    %% Relationships
    USER ||--o{ RESUME : "writes"
    RESUME ||--o{ FEEDBACK : "has"
    RESUME ||--o{ EVALUATION : "evaluated_by"
    RESUME ||--o{ VERSION_CONTROL : "history"
    FEEDBACK |o--o{ EVALUATION : "target_source"

---

이 표는 앞서 확정된 v1.2 (Final) 로직(비동기 상태, 평가 타겟 구분, 백업 사유 포함)이 모두 반영된 최종본

1. USER (사용자)

설명: 서비스의 기본 계정 정보를 관리합니다.

논리명	물리명 (Column)	데이터 타입	Null 허용	PK / FK	설명 및 비고
사용자 ID	user_id	BIGINT	NO	PK	Auto Increment
이메일	email	VARCHAR(100)	NO		유니크(Unique) 제약 조건 필수
비밀번호	password	VARCHAR(255)	NO		Bcrypt 등으로 암호화 저장
가입일시	created_at	DATETIME	NO		DEFAULT CURRENT_TIMESTAMP

2. RESUME (자소서)

설명: 사용자가 작성한 자기소개서의 원본 데이터를 저장합니다.

논리명	물리명 (Column)	데이터 타입	Null 허용	PK / FK	설명 및 비고
자소서 ID	resume_id	BIGINT	NO	PK	Auto Increment
사용자 ID	user_id	BIGINT	NO	FK	USER.user_id 참조
직무 카테고리	job_category	VARCHAR(50)	NO		예: BACKEND, FRONTEND, SALES
문항 (질문)	question	TEXT	NO		기업의 자소서 문항 내용
원본 내용	original_content	TEXT	NO		(중요) 사용자가 작성한 원문
생성일시	created_at	DATETIME	NO
수정일시	updated_at	DATETIME	YES		마지막 수정 시간 기록

3. FEEDBACK (AI 첨삭)

설명: LLM A가 수행한 첨삭 결과와 비동기 작업 상태를 관리합니다.

논리명	물리명 (Column)	데이터 타입	Null 허용	PK / FK	설명 및 비고
첨삭 ID	feedback_id	BIGINT	NO	PK	Auto Increment
자소서 ID	resume_id	BIGINT	NO	FK	RESUME.resume_id 참조
진행 상태	status	VARCHAR(20)	NO		PENDING, PROCESSING, COMPLETED, FAILED
첨삭 내용	edited_content	TEXT	YES		작업 완료(COMPLETED) 시 저장
개선 포인트	improvement_points	JSON	YES		수정 이유 및 핵심 조언 (JSON 배열)
에러 메시지	error_message	TEXT	YES		FAILED 상태일 때 에러 원인 기록
생성일시	created_at	DATETIME	NO		요청 시각

4. EVALUATION (심층 평가)

설명: LLM B의 평가 점수를 저장하며, 평가 대상(원본 vs 첨삭본)을 구분합니다.

논리명	물리명 (Column)	데이터 타입	Null 허용	PK / FK	설명 및 비고
평가 ID	evaluation_id	BIGINT	NO	PK	Auto Increment
자소서 ID	resume_id	BIGINT	NO	FK	RESUME.resume_id 참조
진행 상태	status	VARCHAR(20)	NO		PENDING, PROCESSING, COMPLETED, FAILED
평가 대상 유형	target_type	VARCHAR(20)	NO		'ORIGINAL'(원본) 또는 'FEEDBACK'(첨삭본)
대상 첨삭 ID	target_feedback_id	BIGINT	YES	FK	target_type이 'FEEDBACK'일 때만 값 존재
직무 적합성	score_job_fit	INT	YES		0 ~ 100점
문제 해결력	score_problem_solving	INT	YES		0 ~ 100점
성장 가능성	score_growth_potential	INT	YES		0 ~ 100점
의사소통	score_communication	INT	YES		0 ~ 100점
종합 평균	total_avg_score	FLOAT	YES		소수점 포함 평균 점수
위험 요소	risk_elements	JSON	YES		감점 요인 리스트
정성 피드백	qualitative_feedback	TEXT	YES		줄글 형태의 종합 평가 코멘트
에러 메시지	error_message	TEXT	YES		실패 시 원인 기록
생성일시	created_at	DATETIME	NO

5. VERSION_CONTROL (버전 관리)

설명: 자소서 수정 이력을 저장하고, 백업이 발생한 원인을 추적합니다.

논리명	물리명 (Column)	데이터 타입	Null 허용	PK / FK	설명 및 비고
버전 ID	version_id	BIGINT	NO	PK	Auto Increment
자소서 ID	resume_id	BIGINT	NO	FK	RESUME.resume_id 참조
버전 번호	version_number	INT	NO		1부터 시작하여 증가 (1, 2, 3...)
스냅샷 내용	content_snapshot	TEXT	NO		수정 직전의 original_content 백업
변경 사유	change_reason	VARCHAR(50)	YES		예: 'APPLY_FEEDBACK', 'MANUAL_UPDATE'
생성일시	created_at	DATETIME	NO		백업된 시각

---
