Qt) AiotClient - Tab1 / Tab2 연동 과제

이전 글 : Qt) Designer로 UI 구성하기(4) - Tab3ControlPannel

이전 글까지 Tab1 ~ Tab3까지 구현해봤습니다.

이번 글에서는 Tab1과 Tab2 사이에서 교수님이 내주신 과제 2개를 정리하겠습니다. 과제를 구현하면서 Signal / Slot에 대해 확실히 이해하게 되어 함께 정리해보려 합니다.

---

1. 과제 내용

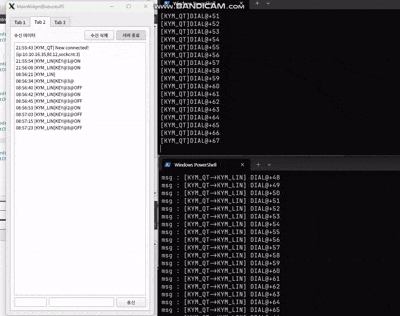

과제 1 - 다이얼 값 송신

Tab1에서 다이얼 값이 변화할 때마다 Tab2 소켓을 통해 KYM_LIN 클라이언트에게 아래 형식으로 메시지를 전송합니다.

[KYM_LIN]DIAL@{0~255}

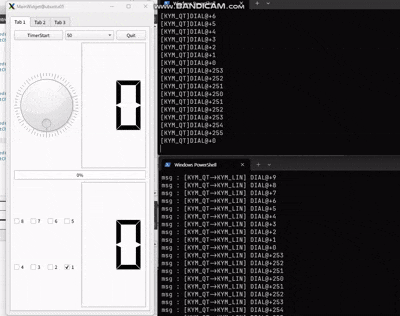

과제 2 - 체크박스 원격 제어

서버에 접속한 상태에서 KYM_QT가 아래 형식의 메시지를 수신하면, Tab1의 해당 번호 체크박스를 ON 또는 OFF로 설정합니다.

[KYM_QT]KEY@{1~8}@ON
[KYM_QT]KEY@{1~8}@OFF

---

2. Signal / Slot 이란?

Signal / Slot은 어떠한 원하는 동작이 발생했을 때, Slot 함수를 실행시킨다 라고 생각하면 됩니다.

예를 들어 과제 1번에서, Tab1의 다이얼 값에 변화가 생겼다는 Signal이 발생했을 때 Tab2의 어떤 Slot 함수를 실행시킨다고 이해하면 됩니다.

Signal / Slot의 흐름은 아래와 같습니다.

Tab1에서 emit 뒤에 Signal 내용 작성
    ↓
mainwidget에서 connect 함수 작성
    ↓
connect 함수에 맞는 Slot 함수를 Tab2에서 구현

즉 Signal을 발생시키는 쪽(emit)과 이를 받아 처리하는 쪽(Slot)을 mainwidget의 connect로 연결하는 구조입니다.

---

3. 과제 1 구현 - 다이얼 값 송신

tab1devicecontrol.h

다이얼 값 변화 슬롯과 소켓 송신 시그널을 선언합니다.

private slots:
    void on_pDialLed_valueChanged(int value);

signals:
    void socketSendDataSig(QString);

tab1devicecontrol.cpp

다이얼 값이 변경될 때마다 [KYM_LIN]DIAL@값 형식으로 시그널을 emit합니다.

void Tab1DeviceControl::on_pDialLed_valueChanged(int value)
{
    QString strData = "[KYM_LIN]DIAL@" + QString::number(value);
    emit socketSendDataSig(strData);
}

on_pDialLed_valueChanged는 Qt Designer에서 자동 연결되는 슬롯으로, 다이얼 값이 변할 때마다 호출됩니다.

mainwidget.cpp - connect 연결

Tab1의 시그널을 Tab2의 소켓 송신 슬롯에 연결합니다.

connect(pTab1DeviceControl, SIGNAL(socketSendDataSig(QString)),
        pTab2SocketClient, SLOT(socketWriteDataSlot(QString)));

---

4. 과제 2 구현 - 체크박스 원격 제어

tab2socketclient.cpp - 수신 메시지 파싱

Tab2의 updateRecvDataSlot에서 수신된 문자열을 파싱하여 Tab1으로 전달합니다.

strRecvData.replace("[", "@");
strRecvData.replace("]", "@");
QStringList strList = strRecvData.split("@");
// strList[0] = ""
// strList[1] = "KYM_QT"
// strList[2] = "KEY"
// strList[3] = "1"     ← 체크박스 번호
// strList[4] = "ON"    ← ON / OFF

if(strList[2] == "KEY")
    emit tab1RecvDataSig(strList);

tab2socketclient.h - 시그널 선언

signals:
    void tab1RecvDataSig(QStringList&);

tab1devicecontrol.h - 슬롯 선언

public slots:
    void tab1RecvDataSlot(QStringList&);

tab1devicecontrol.cpp - 체크박스 제어

파싱된 QStringList에서 체크박스 번호와 ON/OFF 상태를 추출하여 해당 체크박스를 설정합니다.

void Tab1DeviceControl::tab1RecvDataSlot(QStringList& strList)
{
    bool keyFlag;
    int keyNumber = strList[3].toInt();

    if(keyNumber < 1 || 8 < keyNumber)
        return;
    else
        keyNumber--;

    if(strList[4] == "ON")
        keyFlag = true;
    else
        keyFlag = false;

    pQCheckBox[keyNumber]->setChecked(keyFlag);
    updateCheckBoxSlot(++keyNumber);
}

mainwidget.cpp - connect 연결

Tab2의 시그널을 Tab1의 슬롯에 연결합니다.

connect(pTab2SocketClient, SIGNAL(tab1RecvDataSig(QStringList&)),
        pTab1DeviceControl, SLOT(tab1RecvDataSlot(QStringList&)));

---

5. 전체 Signal / Slot 흐름 요약

과제 1 흐름

[Tab1] 다이얼 값 변화
    ↓ on_pDialLed_valueChanged(int value)
    ↓ emit socketSendDataSig("[KYM_LIN]DIAL@값")
    ↓ mainwidget connect
[Tab2] socketWriteDataSlot(QString)
    ↓ 소켓 송신

과제 2 흐름

소켓 수신
    ↓ [Tab2] updateRecvDataSlot(QString)
    ↓ 문자열 파싱 → QStringList
    ↓ emit tab1RecvDataSig(strList)
    ↓ mainwidget connect
[Tab1] tab1RecvDataSlot(QStringList&)
    ↓ 체크박스 번호 추출 및 ON/OFF 설정
