목차

• URP 는 왜 배우나?

  • 게임 그래픽스 랜더링 이해하기

• Render Pipeline 이란?

• Rander Pipeline 가 처리하는 최소 단위?

  • Vertex, Polygon, Mesh

• 게임 그래픽을 구성하는 핵심 요소

  • Texture / UV-Mapping
  • Material
  • Shader

• Rander Pipeline 공통 흐름

• Unity가 사용하는 RP 구조

  • Forward Rander Pipeline (Unreal Deffered)

• Forward RP 과정

  • CPU
  • Vertex Shader
  • Rasterizer
  • Pixel Shader
  • 화면 출력

기대효과

• FPS 관련 병목현상 해결 가능
  • 최적화

Render Pipeline

• 게임이 화면에 그려지는 과정 (CPU-> GPU-> 화면)
  • Draw Call (CPU 가 GPU 에게 일시키기)

• CPU: 이 3D 모델을 이 카메라 시점에 그려줘 (명령/데이터전달)
• GPU: 알겠어.
  1. 3D를 2D로 변환(Vertex)하고,
  2. 픽셀로 쪼개서(Rasterization),
  3. 색을 채워(Pixel/Fragment)서
  4. 화면에 뿌릴께(Output)

GPU 관점에서 Render Pipeline을 처리하는 최소 단위

Vertex(점)

• 3D 공간상의 한 점. 좌표는 (x, y, z)로 구성.

Polygon(면, 다각형)

• Vertex이 모여 만들어진 최소의 면 단위
• 연산의 안정성/효율성이 삼각형이 가장 좋음. (확인해보기)

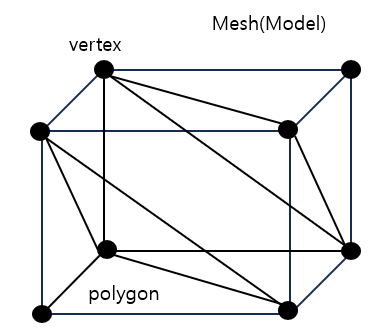

Mesh (모델)

• 메시는 면(Polygon)들의 집합

Vertex -> Polygon -> Mesh 흐름을 잘 기억하자.
GPU 가 Vertex의 위치 계산하여
Vertex 를 이어 Polygon 을 만들어,
Mesh 를 이루고
Pixel 에 색을 채워 넣는다.

유니티 내 컴포넌트

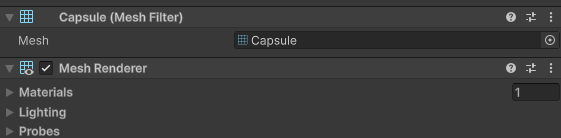

• Mesh Filter ; 어떤 모양 (Mesh)를 쓸것인가
• Mesh Renderer; 그 모양을 화면에 Material 을 참조하여 그리는 담당자.
• Material; 외관의 색과 질감.

게임 그래픽을 구성하는 핵심 요소

Texture, Material, Shader

Texture

UV-Mapping

• 3D 표면의 위치(점/면)와 2D 텍스처의 위치(UV 좌표)를 연결하는 과정.
• 2D 이미지를 3D 물체 표면에 정확히 붙이는 방법.

Auto Mapping Tool

• 블랜더 / 마야 / 3D Max

Material

• 게임의 질감을 담당
• 색상, 질감, 빛, 투명도 등 정보가 있음.

Shader

• Material 이 가진 Texture 혹은 색상 정보를 조합해서 화면에 최종적으로 질감을 입히는 역할
• 틀/설계도로 이해해도 무방. 데이터를 담을 빈칸(속성).

그래픽 처리 순서 (게임 엔진)

거시적 4단계

1. CPU 명령(Draw Call); CPU가 무엇으르 그릴지 명령을 내리면
2. Vertex Shader; GPU가 그 물체의 Vertex를 화면 위치에 맞게 옮김
3. Rasterizer; 모니터 눈금에 맞게 Pixel 로 쪼갬
4. Pixel/Fragment Shader: 마지막으로 그 칸에 색을 채움.

결국 모니터에 출력~!

미시적 관점 (8가지)

1 - 3 단계는 성능 형태 잡기.

1. CPU & Draw-Call

CPU -> GPU 그려라 명령
Mesh, Material

2. Vertex Shader (정점 연산)

3D 공간에 Mesh/Model을 2D 화면에 점을 이동함.

3. Culling

불필요한 영역을 계산에서 지워버리는 것.

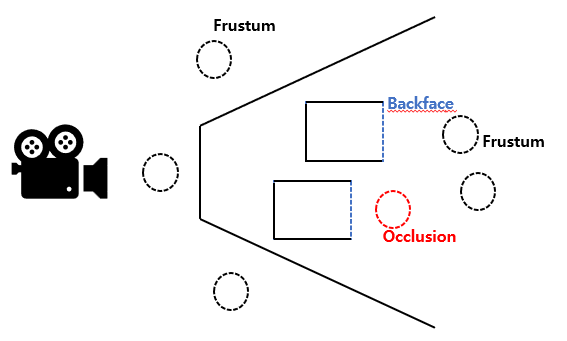

• Frustum-Culling (CPU) (default); 카메라 시야 밖 통째로 버림.
• Backface-Culling (GPU) (default); 카메라 반대편 물체 면을 버림.
• Occlusion-Culling (CPU/GPU); 앞에 물체 완전히 가려지는 물체 버림.

4 - 5 단계는 비주얼 담당 => 색 칠하기.

4. Rasterizer

출력될 픽셀 조각들로 쪼개는 과정
=> Aliasing(계단 현상)
=> 추후 Anti-Aliasing 개념까지 들어감.

5. Pixel/Fragment Shader

실제 색을 입히는 단계.
Texture , 빛, 그림자 영역 처리.

6 - 7 실질 Draw 영역 처리.

6. Depth Test (Z-Test)

그려지는 우선순위 = 오브젝트 앞뒤 판별

• Z-Buffer(깊이 지도)
  • 새로 그릴 픽셀이 기록된 값보다 뒤에 있으면 계산을 취소함.

7. Blending

배경하고 어떻게 섞일까?
앞뒤 판별이 끝난 후, 배경색 + 현재 픽셀 합성

• 불투명
• 반투명

Q. 불투명 객체끼리 겹치면?

• Front-to-Back
• Z-Write ON

Q. 불투명과 투명객체끼리 겹치면?

• Back-to-Front
• Z-Write OFF

8. 마지막 화면 출력 전 꾸미기

8. Post-Processing

Bloom; 밝은 빛을 객체 자체에서 내는 기능.
Color Gradient; 색감
Anti-Aliasing. x2/x4/x8/...

Render Pipeline

Built-in Pipeline (Legacy)

• 개발자가 내부 구조를 수정할 수 없음.
• 유니티에서 제공해주는 옵션 조정만 가능.

SRP (Scriptable-Render-Pipeline)

1. Built-in 한계; 상세한 랜더 파이프 구조를 설정할 수 없음.
2. SRP 초기: C#. HLSL.
3. SRP 기반 템플릿

• URP (Universal Render Pipeline)
• HDRP (High-Definition Render Pipeline)

URP 장점

• SRP Batcher(Draw-call 최적화)
• Forward+
• GPU Resident Drawer

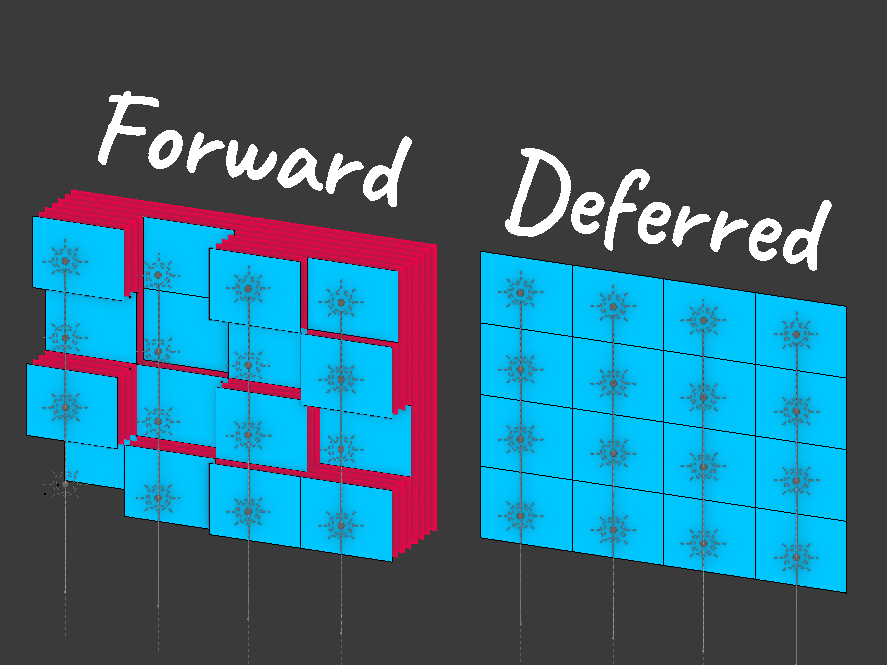

Forward vs Deffer Render Pipeline

	Forward Render Pipeline	Deffer Render Pipeline
방식	Object 를 그리면서 조명을 동시에 계산.	먼저 화면에 필요한 정보들을 저장 후 그림.
