Amination

Unity Animation 구성 요소

• Animation (Legacy)

  • 단순한 클립 재생 및 단발성 연출 (ex: 데미지 출력, UI 창 켜기 등)
  • 확장자: anim

• Animator (New)

  • 한 객체에 많은 애니메이션 연출이 필요할 경우. 단, 객체는 여러 상태를 지니고 있어야 한다.
  • 확장자: controller
  • Parameter 탭 수치 조절

Animation / Animator 는 모두 Animation Clip(녹화본) 을 활용한다!

Animator

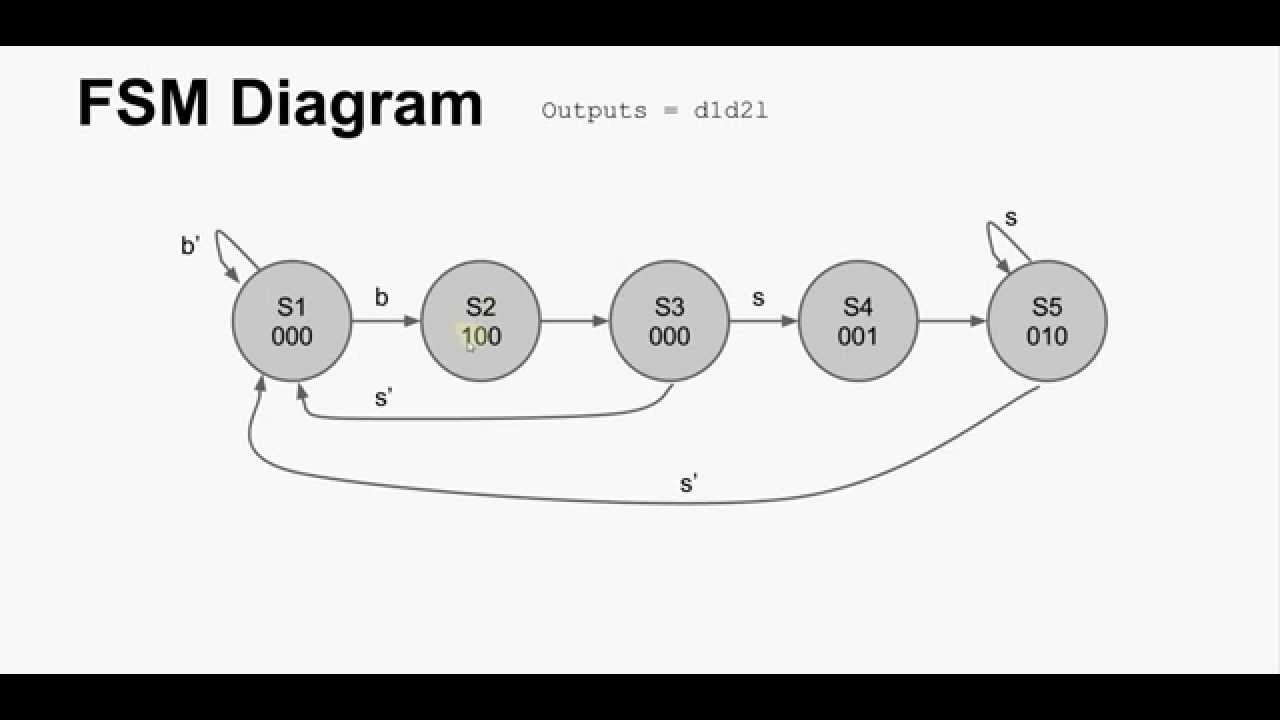

FSM (Finite State Machine)

• 객체가 동시에 한가지 상태만 갖을 수 있도록 제어하는 모델

기본 구조

현재 상태 (State) + 조건 (Parameter) -> 상태 전이 (Transition)

ex) Idle <-> Walking <-> Running, ...

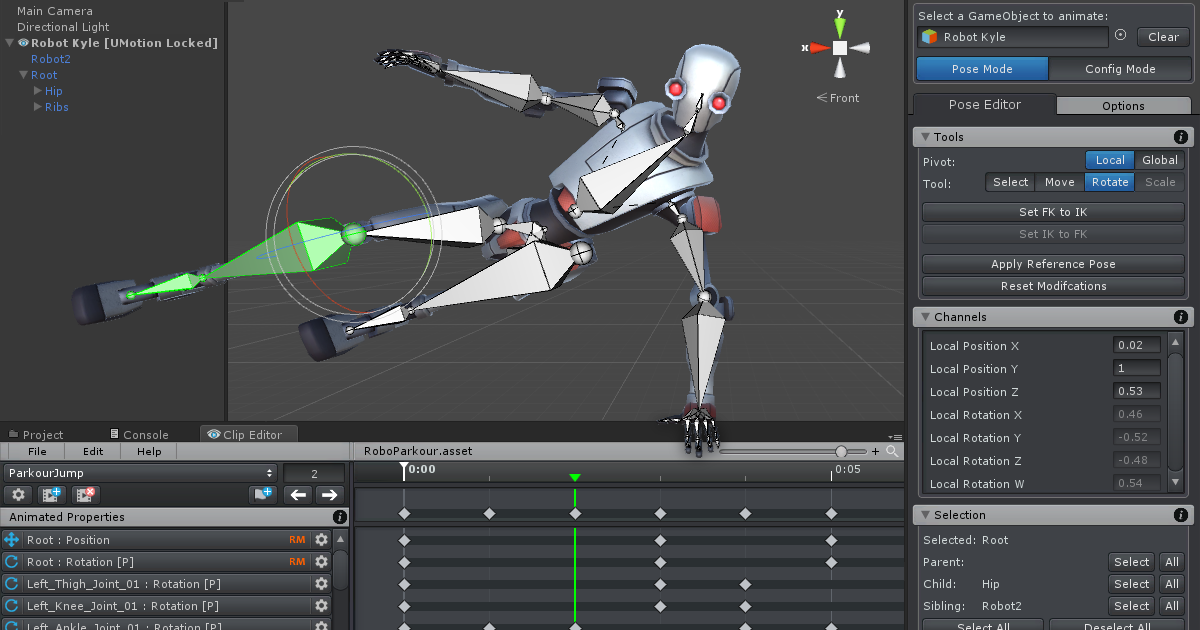

Skinned Mesh Renderer 컴포넌트

뼈의 움직임에 따라 변형되는 메시(Mesh)를 화면에 그리는 컴포넌트

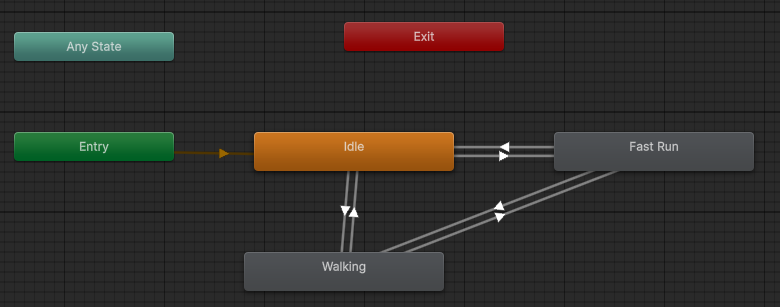

Animator Controller

기본적으로 FSM 구조를 갖고 있음.

상태 (State)

캐릭터가 취할 수 있는 각각의 행동 단위

Transition (상태 전이 방향)

상태와 상태를 잇는 간선

Parameter - Condition

• float: 주로 속도에 따른 애니메이션 동작이 다를 때 (특히 부드러운 이동)
• int: 주로 무기 스왑 등
• bool: 죽음, 점프, 가드 등
• Trigger: 단발성 이벤트. 공격 등

Animator 제작 순서

1. 상태 (State) 노드들을 미리 놓는다.
2. 상태 전이 (Transition) 를 State 간 연결
3. Transition 내 Condition 설정
4. Script 에서 Parameter 값 변경을 이용해 애니메이션이 구동되는지 확인

용어 정리

• FSM
• Animation
• Animator
  • Transition
  • State
  • Condition - Parameter
  • Sub-State Machine
  • Can Transition to Self
  • Has Exit Time
  • Any State
  • Transition Duration
  • Loop Time
• Animation Clip
• FBX - Rig - Generic / Humanoid
• Rigging
• Sknned Mash Renderer

Animation 심화

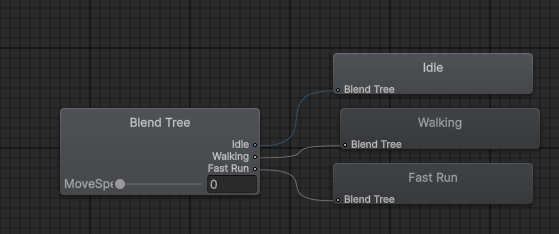

Blend Tree

• 주로 이동 등에 숫자 크기에 따른 자연스러운 움직임을 보여야할 경우 사용.

Avatar Mask

• 상하체가 따로 움직이거나 팔 동작이 따로 움직이거나 해야할 경우 움직여야하는 부위가 오버라이딩 되며 동작.

실습 과제

1. Animator : Animaitor Controller 가 무엇인지 이해하고, Animator 만저보기
2. Animation : UI 연출, 단발성 이벤트
