Activity Diagram 예제

요구사항 명세서

어떤 부분을 자동화하고싶은지 이야기를 듣거나 내가 하고싶은 부분을 말로 작성하기

기능목록

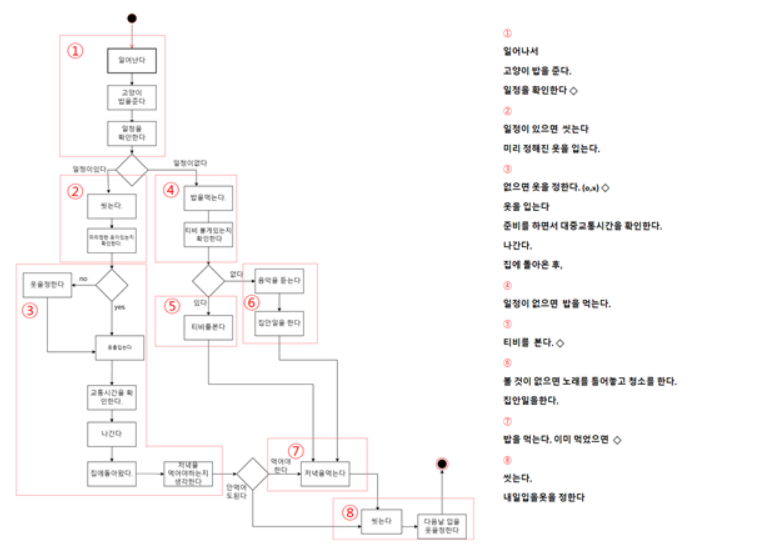

• 요구사항명세서만 보고 그림으로 그려보기

• 수기로든, 다이어그램 그림을 그리든 먼저 uipath 들어가기 전 그려보고

• 프로그램에서 드래그 해서 만들기

주석첨부

• 지금현재 변수와, 함수내용을 배우진 않았지만 변수명, 어떤 함수를 사용할지 적어두는 용도이다.
  이런식으로 3가지가 나의 포트폴리오가 되며 공부의 복습 또는 기록이 된다.



---

(예제) BMW 리콜 신고내역 관리

요구사항 명세서

• 업무설명:
  자동차 리콜센터(사이트)에서 rhrorr이 BMW 차량을 신고한 데이터를 추출하여 신고내멱을 관리하는 업무
  - BMW에 관한 신고내역 추출
  - Uipath가 사용하는 CR에 추출한 정보를 Quee데이터 업데이트-(Dispatcher)_영역만 개발
  ※ Performer: Dispatcher가 완료되면 performerBot이 실행되어 신고내역 엑셀 정재 프로세스가 수행됨
• 개발도구 : UIpath
• 개발기간 : 약 2주
• 과제수행기간: 매주 수요일 약 30분
• 업무프로세스 설명 :
  ① 자동차 리콜센터 홈페이지 접속 및 신고내역 조회 메뉴를 이동후 조건 입력
  ② 페이지를 이동하면서 BMW신고내용(결함벙보 리스트)을 각 내용 속성에 따라 List에 기록
  ③ Uipath CR Quee에 신고내역 데이터 업로드 및 모두 완료시 Performer 실행준비 완료

기능목록

BMW기능목록

Yes24

요구사항 명세서

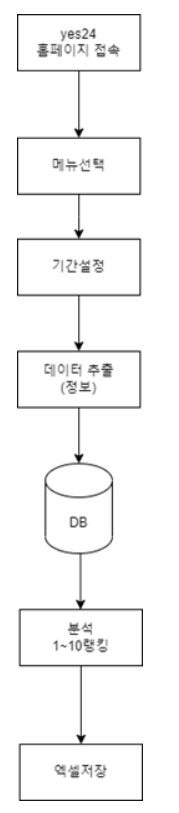

• 예스24 홈페이지에 접속한다. (www.yes24.com)
• 도서, 예매 의 메뉴를 선택한다.
• 내가 정보를 추출하고싶은 기간설정
• 도서, 예매 등 데이터 추출 DB
• 1~10위 랭킹을 설정한다. 분석
• 엑셀에 기록한다.

기능목록

현재까지는 uipath를 이용하지 않았기 때문에 요구사항 명세서만으로 다이어그램을 그려보는 연습을 하였음.
