[RPA] UML(Unified Modeling Language)

Unified Modeling Language(통합 모델링 언어)

• 구조적 다이어그램 과 Behavioral UML Diagram
• 행위 다이어그램 이 있는데 지금은 Behavioral UML Diagram에 대한 내용을 작성함

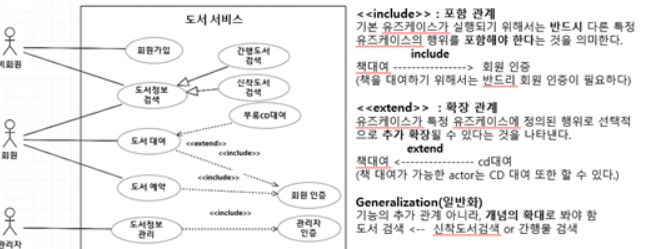

Use Case Diagram 설명

---

좋은 다이어그램은 부정확한 데이터를 초래할 수 있는 기호가 부족하지 않은 다이어그램이다. 그렇기 때문에 이와 같은 특수 다이어그램에 일반적으로 나타나는 다양한 기호에 익숙해지는 것이 중요하다.

• «include»
  포함 관계 기본 유스테이스가 실행되기 위해서는 반드시 다른 특정 유스 테이스의 행위를 포함해야 한다는 것을 의미.

• include —>
  반드시 행해야하는 활동.

• «extend»
  확장 관계 유스케이스가 특정 유즈케이스에 정의된 행위로 선택적으로 추가확장 될 수 있다는 것을 나타냄.

• extend <—
  도서대여가 가능한 actor는 부록CD대여 또한 가능하

• Generalization(일반화)
  기능의 추가 관계 아니라, 개념의 확대로 봐야함 (도서검색에서 간행도서or 신착도서 중 하나를 선택)



• System Box
  이 기호는 평가 중인 시스템의 이름을 포함하므로 다이어그램에서 사라지지 않아야 한다.


• Actor
  남성 또는 여성 스틱 피규어로 표현할 수 있다. 시스템과 상호 작용하는 사용자를 나타낸다.

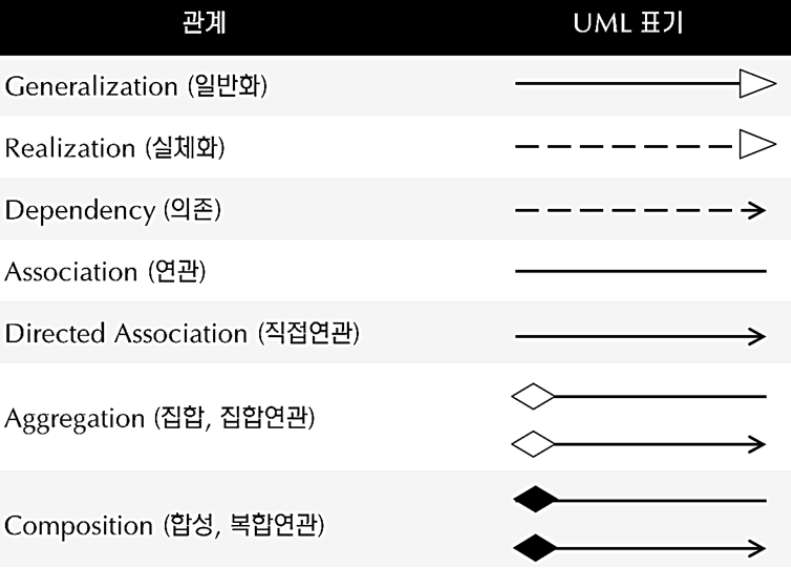

• 관계
  엑터를 시스템에 연결하고 어떻게 관련되어 있는지를 보여주는 선 또는 화살표이다. 이는 사용 사례의 흐름을 결정하며 유용한 데이터를 찾는 데 핵심이다.
