SteelPlan 사용법 6 — 조합 추가와 선택조합

자동 조합 결과를 사용하다 보면 특정 길이의 원자재 행을 직접 만들거나, 선택한 원자재 행만 다시 조합해야 할 때가 있습니다.

이번 글에서는 다음 기능을 설명합니다.

• 조합 추가로 여러 원자재 행 만들기
• 추가된 행을 선택하여 선택조합 실행하기
• 원자재 길이 변경하기
• 카드형 화면에서 부재 추가·삭제 및 배치 순서 편집하기




전체 작업 순서

1. 조합 추가에서 원자재 길이와 수량을 입력합니다.
2. 커팅 플랜에 생성된 원자재 행을 선택합니다.
3. 선택조합을 실행합니다.
4. 결과의 조합길이, 잔재와 손율을 확인합니다.
5. 필요한 경우 마우스 오른쪽 버튼으로 조합 결과를 편집합니다.

선택조합은 왼쪽 부재 목록에서 선택한 부재가 아니라, 중앙 커팅 플랜에서 선택한 원자재 행을 대상으로 실행됩니다.

1. 조합 행 추가하기

커팅 플랜 상단의 조합 추가를 클릭합니다.

소재와 규격

추가할 조합 행의 소재와 규격을 선택합니다. 현재 작업 중인 소재·규격과 같은 값이 선택되어 있는지 확인합니다.

원자재 길이와 수량

생성할 원자재 길이와 행 수를 입력합니다.

예시에서는 다음과 같이 입력했습니다.

원자재 길이	수량
8,000 mm	5개
12,000 mm	6개

항목 추가를 누르면 서로 다른 원자재 길이를 한 번에 입력할 수 있습니다. 각 항목 오른쪽의 휴지통 버튼을 누르면 해당 입력 행만 삭제됩니다.

입력을 마치면 추가를 클릭합니다.

2. 추가된 원자재 행 확인하기

조합을 추가하면 커팅 플랜에 부재가 배치되지 않은 빈 원자재 행이 생성됩니다.

예시에서는 다음과 같이 총 11개 행을 생성했습니다.

• 8,000 mm 원자재 5행
• 12,000 mm 원자재 6행

아직 부재가 배치되지 않았으므로 다음 상태로 표시됩니다.

항목	표시 내용
조합길이	0
잔재	원자재 전체 길이
손율	100.0%

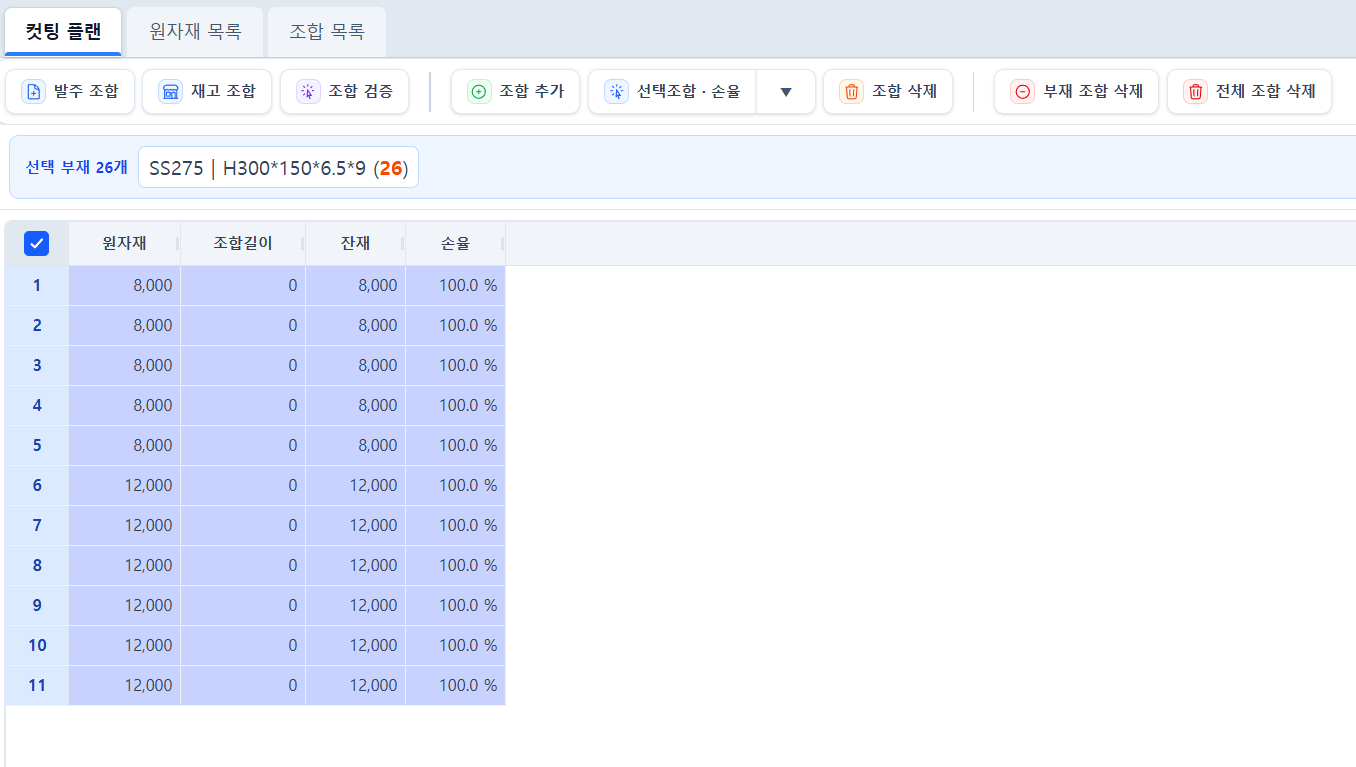

3. 선택조합 대상 선택하기

다시 조합할 원자재 행의 왼쪽 체크박스를 선택합니다. 표의 맨 위 체크박스를 사용하면 현재 표시된 행을 한 번에 선택할 수 있습니다.

선택조합 전에 다음 내용을 확인합니다.

• 필요한 원자재 행만 선택했는지
• 선택한 원자재의 길이와 수량이 맞는지
• 선택한 행이 모두 같은 소재·규격인지
• 화면 상단의 선택 부재 수량이 맞는지

서로 다른 소재나 규격의 원자재 행을 함께 선택하면 선택조합을 실행할 수 없습니다.

4. 선택조합 우선순위 선택하기

부재에 각절단 정보가 있으면 선택조합 버튼 오른쪽의 화살표에서 손율 또는 각맞춤을 선택할 수 있습니다.

손율

선택한 원자재 안에서 잔재와 손실이 적은 조합을 우선합니다. 버튼에는 선택조합 · 손율로 표시됩니다.

각맞춤

각절단 부재의 방향이 맞는 배치를 우선합니다. 버튼에는 선택조합 · 각맞춤으로 표시됩니다.

각절단 부재가 없으면 별도의 각맞춤 선택이 필요하지 않습니다. 각절단 부재의 입력값과 결과 표시, 각절단 절약 및 각맞춤 원리는 7편의 각절단 부재와 각맞춤 조합에서 자세히 설명합니다.

5. 선택조합 실행하기

1. 커팅 플랜에서 다시 조합할 원자재 행을 선택합니다.
2. 필요한 경우 손율 또는 각맞춤을 선택합니다.
3. 선택조합 버튼을 클릭합니다.
4. 조합이 완료될 때까지 기다립니다.
5. 선택한 원자재 행에 부재가 배치되었는지 확인합니다.

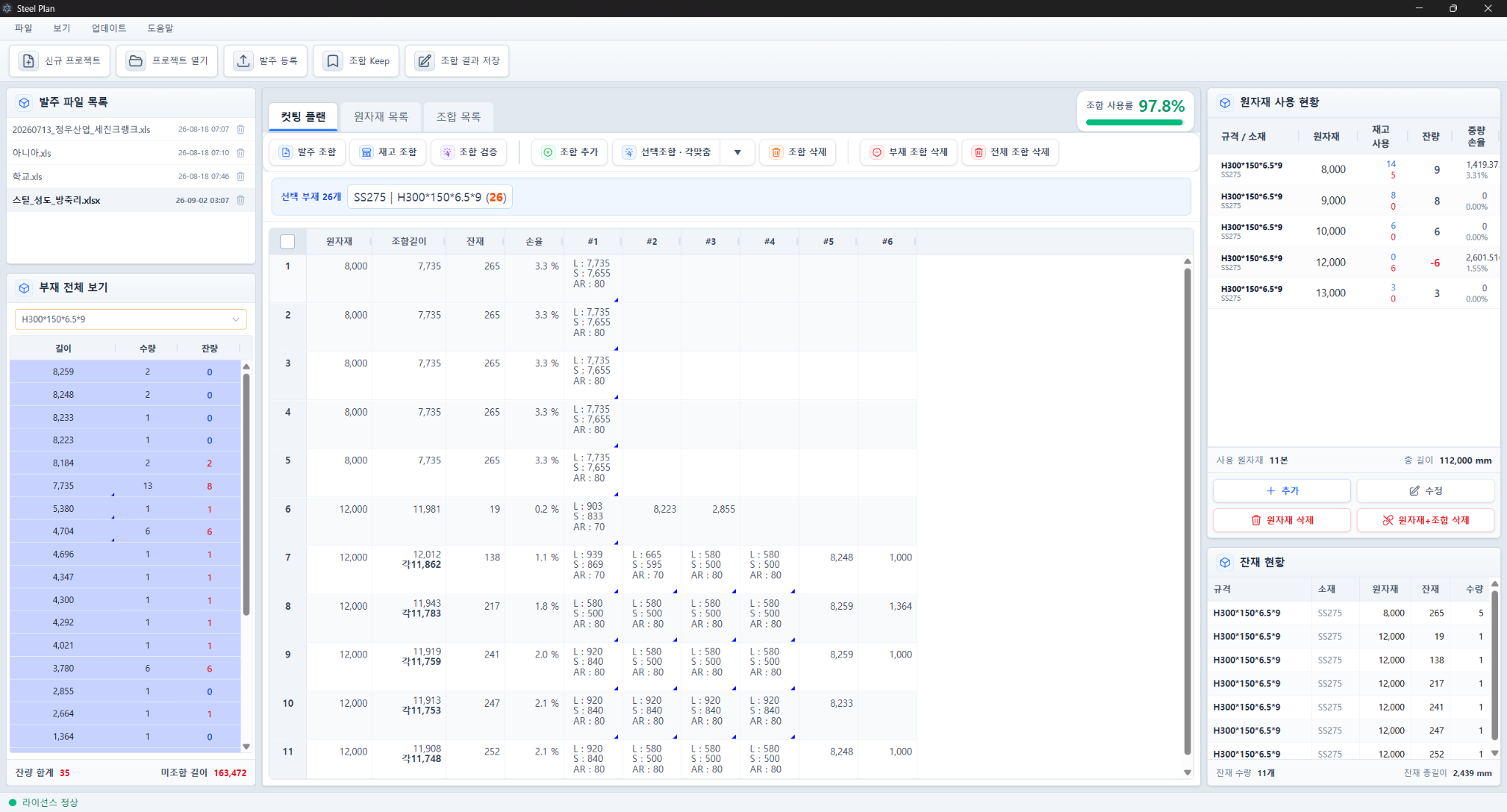

6. 선택조합 결과 확인하기

예시에서는 SS275, H300×150×6.5×9 규격의 부재를 대상으로 선택조합을 실행했습니다.

확인 항목	결과
선택 부재	26개
사용 원자재	11본
사용 원자재 총길이	112,000 mm
조합 사용률	97.8%
잔재 수량	11개
잔재 총길이	2,439 mm

중앙 커팅 플랜에서는 다음 내용을 확인합니다.

• 원자재 길이
• 조합길이
• 잔재
• 손율
• 각 원자재에 배치된 부재와 순서

각절단 부재에는 L, S, AL 또는 AR 등의 정보가 함께 표시될 수 있습니다. 자세한 의미는 7편에서 설명합니다.

오른쪽 원자재 사용 현황에서는 원자재 길이별 재고·사용·잔량을 확인합니다.

조합 추가로 만든 행이 등록된 재고보다 많으면 잔량이 음수로 표시될 수 있습니다. 이는 보유 재고보다 많은 원자재가 조합에 사용되었다는 의미이므로 실제 작업 전에 재고를 추가하거나 조합 결과를 조정해야 합니다.

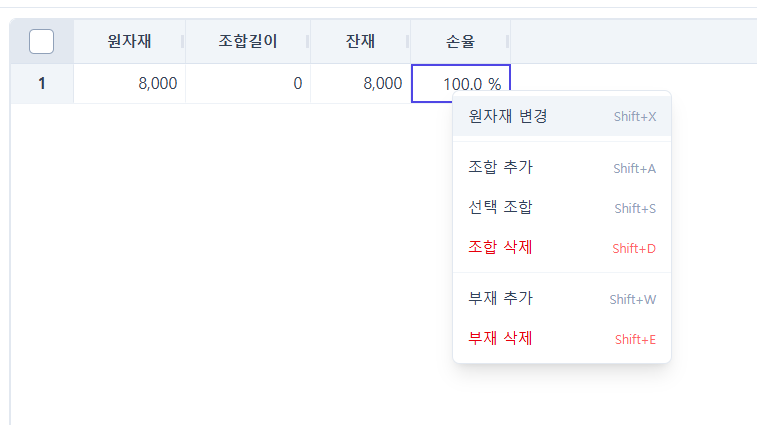

7. 마우스 오른쪽 버튼으로 조합 편집하기

커팅 플랜의 조합 행을 마우스 오른쪽 버튼으로 클릭하면 편집 메뉴가 열립니다.

메뉴	기능	단축키
원자재 변경	선택한 행의 원자재 길이 변경	Shift+X
조합 추가	새로운 조합 행 추가	Shift+A
선택 조합	선택한 행을 다시 조합	Shift+S
조합 삭제	선택한 조합 행 삭제	Shift+D
부재 추가	선택한 원자재의 부재 배치 편집	Shift+W
부재 삭제	선택한 부재를 조합에서 제거	Shift+E

메뉴는 선택한 셀과 행을 기준으로 동작합니다. 실행하기 전에 편집 대상이 맞는지 확인합니다.

8. 원자재 길이 변경하기

조합 행을 마우스 오른쪽 버튼으로 클릭하고 원자재 변경을 선택합니다.

변경후에서 사용할 원자재 길이를 선택하고 확인을 누릅니다.

변경 후에는 원자재 길이, 조합길이, 잔재와 손율이 달라질 수 있으므로 결과를 다시 확인합니다.

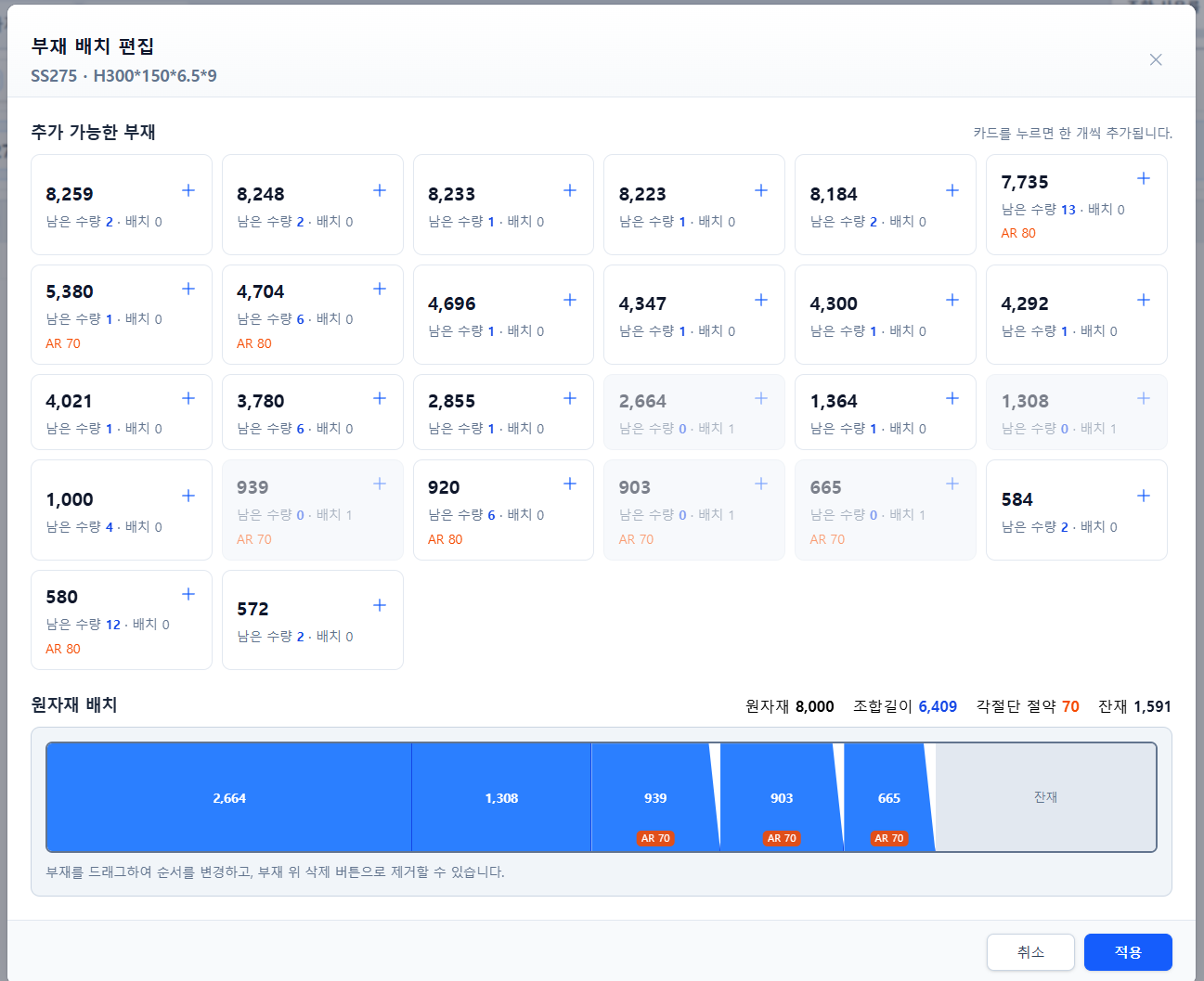

9. 부재 배치 편집하기

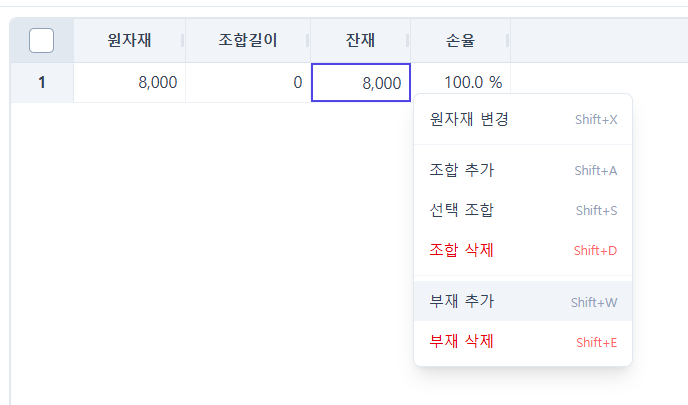

조합 행의 부재 영역을 마우스 오른쪽 버튼으로 클릭하고 부재 추가를 선택합니다.

부재 추가는 부재 한 개만 입력하는 기능이 아닙니다. 선택한 원자재에 배치할 부재를 카드 형태로 추가·삭제하고 순서까지 변경할 수 있는 부재 배치 편집 기능입니다.

추가 가능한 부재

상단 카드에서 다음 내용을 확인할 수 있습니다.

• 부재 길이
• 남은 수량
• 현재 배치 수량
• 각절단 정보가 있는 경우 해당 정보

원하는 카드를 누르면 원자재 배치에 부재가 한 개씩 추가됩니다. 남은 수량이 0인 카드는 비활성 상태로 표시되며 더 추가할 수 없습니다.

배치된 부재 편집

하단 원자재 배치에서 다음 작업을 할 수 있습니다.

• 배치된 부재의 삭제 버튼을 눌러 제거
• 부재를 드래그하여 배치 순서 변경
• 조합길이와 잔재 확인
• 각절단 부재가 있는 경우 각절단 절약 확인

편집을 마치면 적용을 눌러 커팅 플랜에 반영합니다.

10. 조합과 부재 삭제하기

조합 삭제

선택한 조합 행을 삭제합니다. 해당 행에 배치되었던 부재는 다시 미조합 상태로 돌아갑니다.

부재 삭제

선택한 부재를 현재 조합에서 제거합니다. 제거된 부재는 다시 배치할 수 있는 상태가 됩니다.

부재 조합 삭제

선택한 부재가 포함된 조합 결과를 삭제할 때 사용합니다.

전체 조합 삭제

현재 작업 범위의 조합 결과 전체를 삭제합니다.

삭제 후에는 왼쪽 부재 목록의 잔량 합계와 미조합 길이를 다시 확인합니다.

작업 시 주의사항

• 조합 추가 전에 소재와 규격을 확인합니다.
• 원자재 길이와 수량을 실제 작업 조건에 맞게 입력합니다.
• 선택조합 전에 필요한 원자재 행만 선택되었는지 확인합니다.
• 서로 다른 소재나 규격의 원자재 행을 함께 선택하지 않습니다.
• 원자재 사용 현황의 잔량이 음수인지 확인합니다.
• 수동 편집 후 조합길이와 잔재를 확인합니다.
• 삭제 작업 후 잔량 합계와 미조합 길이를 확인합니다.

다음 글

다음 글에서는 발주조합, 재고조합과 선택조합에 공통으로 적용되는 각절단 부재와 각맞춤 조합을 설명합니다.
