🧭 LangGraph 완전 정복 ⑧ — 실전 아키텍처 설계 & Best Practice

“하나의 그래프가 하나의 시스템이 된다.”
대형 워크플로우 설계, 성능 최적화, 에러 핸들링, 운영 전략 총정리.

---

⚙️ 1. 왜 아키텍처 설계가 중요한가

LangGraph는 단순히 “LLM 흐름 제어 도구”가 아니라, LLM 시스템의 제어 레이어(Orchestration Layer) 입니다.

그래서 실제 서비스에선 다음이 반드시 고려됩니다.

✅ 여러 노드의 병렬 실행
✅ 상태(State)와 캐시 관리
✅ 오류 복구 및 예외 처리
✅ 대규모 그래프의 구조화
✅ 실시간 모니터링 및 배포 전략

이제 이 모든 요소를 구조적으로 설계해봅시다.

---

🧩 2. 실전 구조 개요

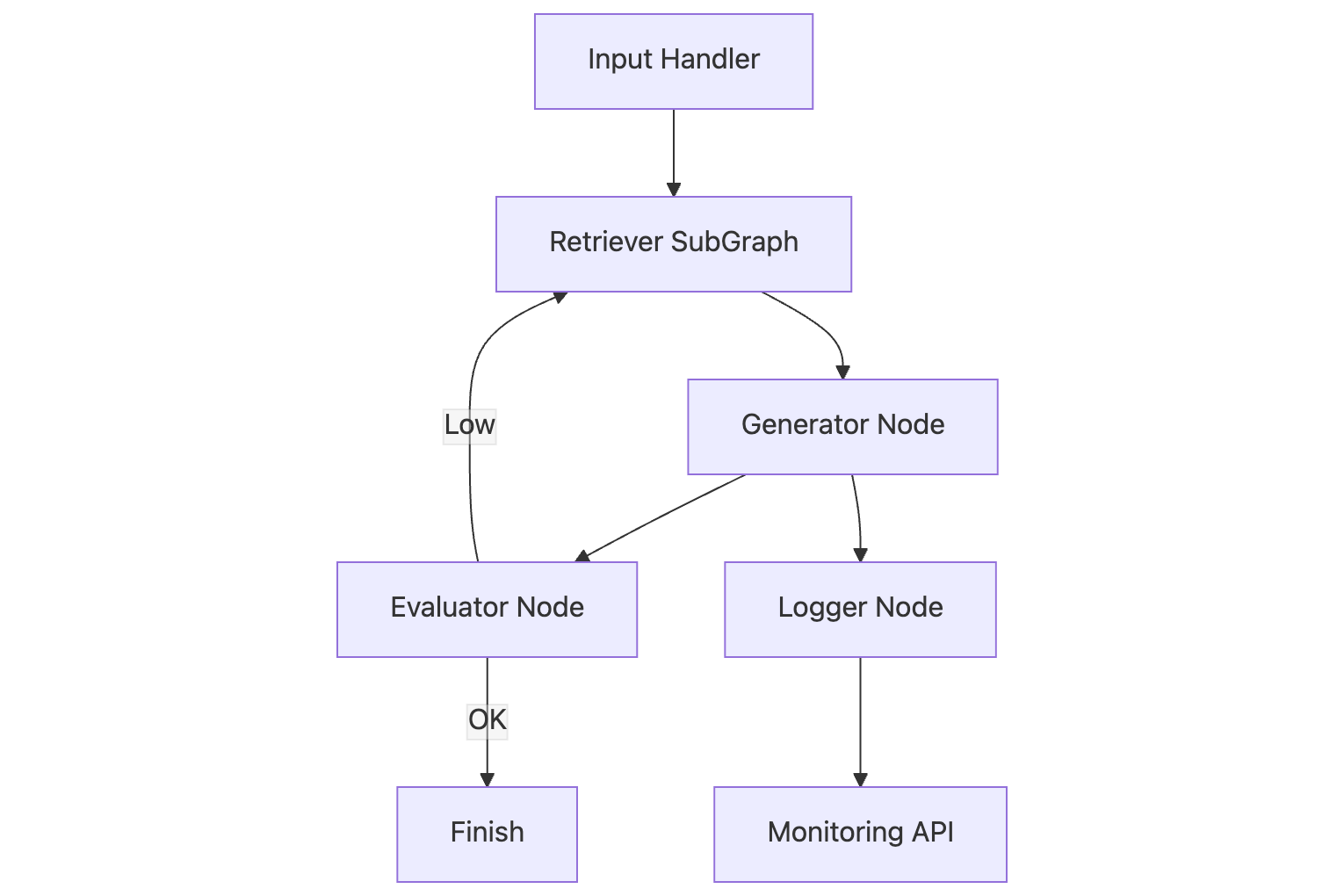

📊 대형 LangGraph 시스템의 기본 구조:

이 구조는 단일 그래프가 아니라 서브그래프(SubGraph) 여러 개로 나뉘어 작동합니다. 각 SubGraph는 “기능 모듈”처럼 재사용되고, 상위 그래프에서 orchestration 합니다.

---

🧠 3. 복잡한 그래프를 모듈화하기 (SubGraph)

✅ 예시: 검색 + 생성 + 평가 모듈을 하나의 SubGraph로

from langgraph.graph import StateGraph, SubGraph

class RAGState:
    query: str
    docs: list[str]
    answer: str

# --- SubGraph 정의 (검색 + 생성) ---
rag_graph = StateGraph(RAGState)

def retrieve(state): ...
def generate(state): ...

rag_graph.add_node("retrieve", retrieve)
rag_graph.add_node("generate", generate)
rag_graph.add_edge("retrieve", "generate")
rag_graph.set_entry_point("retrieve")
rag_graph.set_finish_point("generate")

rag_module = SubGraph(rag_graph)

# --- 메인 그래프에서 재사용 ---
main_graph = StateGraph(RAGState)
main_graph.add_node("RAGPipeline", rag_module)
main_graph.add_node("Evaluator", lambda s: print("평가 완료"))
main_graph.add_edge("RAGPipeline", "Evaluator")

✅ 장점

• 모듈 단위로 분리되어 유지보수 용이
• 팀 단위로 병렬 개발 가능
• 테스트 및 로깅 독립

---

⚡️ 4. 병렬 실행(Parallel Flow) 설계

LangGraph는 여러 노드를 병렬로 실행할 수 있습니다.
예를 들어, 여러 도구를 동시에 호출하거나, 여러 모델을 동시에 비교 평가할 수 있죠.

from langgraph.graph import StateGraph
import asyncio

class MultiState:
    news: str
    weather: str
    fx: str

async def get_news(state): ...
async def get_weather(state): ...
async def get_fx(state): ...

graph = StateGraph(MultiState)
graph.add_node("news", get_news)
graph.add_node("weather", get_weather)
graph.add_node("fx", get_fx)

graph.set_entry_point("news")
graph.add_edge("news", "weather")
graph.add_edge("news", "fx")

app = graph.compile()
asyncio.run(app.ainvoke({}))

💡 팁:

• async def를 사용하면 노드 단위 비동기 실행 가능
• 여러 Tool 호출 시 asyncio.gather()로 성능 극대화

---

🔄 5. 오류 처리 (Error Handling & Fallback Flow)

LangGraph에서는 노드 실패 시 대체 경로(Fallback)를 설계할 수 있습니다.

def critical_tool(state):
    raise ValueError("API 오류 발생")

def fallback_node(state):
    print("오류 발생 → 대체 흐름 실행")
    return state

def handle_error(state):
    try:
        return critical_tool(state)
    except Exception:
        return fallback_node(state)

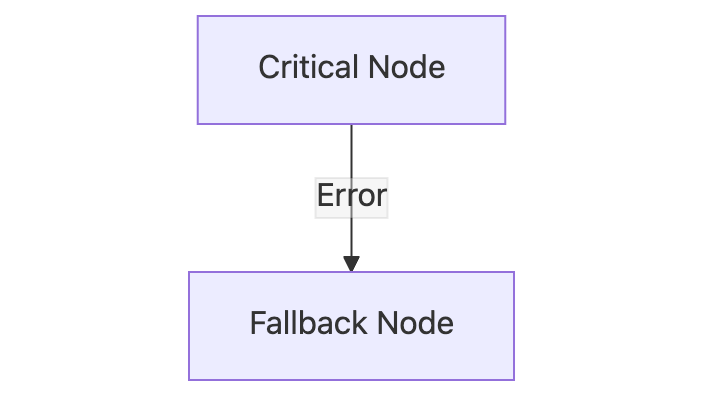

📊 구조적으로 표현하면:

이런 예외 엣지(Error Edge) 를 추가하면, 실패한 노드를 자동 감지해 다른 경로로 이어갈 수 있습니다.

---

📈 6. 성능 최적화 전략

항목	설명	구현 팁
LLM 호출 캐싱	동일 입력 재사용	LangChain InMemoryCache 사용
Tool 호출 비동기화	I/O 대기 최소화	async def + await
State 최소화	불필요한 데이터 제거	@dataclass(slots=True)
Mermaid 시각화	디버깅용 그래프 시각화	graph.visualize("graph.png")
Batch 처리	다중 요청 일괄 실행	여러 입력을 하나의 state list로 묶기
로깅 분리	실행 로그 / 결과 로그 분리	CallbackManager로 분리 로깅

---

🧾 7. 로깅 및 모니터링 구조

LangGraph는 콜백 기반으로 로깅을 세밀하게 제어할 수 있습니다.

from langgraph.callbacks.base import CallbackManager

def on_start(node_name, state):
    print(f"[Start] {node_name}")

def on_end(node_name, state):
    print(f"[End] {node_name}")

logger = CallbackManager(on_node_start=on_start, on_node_end=on_end)
app = graph.compile(callbacks=logger)

이 구조를 Prometheus, ELK Stack, Datadog 등과 연동하면
노드별 실행 지표, 실패율, latency까지 시각화할 수 있습니다.

---

☁️ 8. LangServe + LangGraph 배포 전략

실제 운영 단계에서는 LangGraph를 API 서비스 형태로 노출합니다.

✅ LangServe 통합 예시

from langserve import LangServe
from fastapi import FastAPI

app = FastAPI()
rag_app = graph.compile()
LangServe(app, "/rag", rag_app)

# 실행: uvicorn main:app --reload

이제 LangGraph 전체 흐름이 /rag 엔드포인트로 노출됩니다.
→ 프론트엔드 / 다른 서비스에서 직접 호출 가능.

---

🔐 9. 보안 & 운영 고려사항

항목	내용
인증	JWT / API Key로 LangServe 접근 제어
데이터 보안	상태(State) 객체 내 민감정보 암호화
에러 추적	Sentry / Slack Alert 연결
버전 관리	그래프 버전별 Git Commit 관리
백업	MemorySaver 체크포인트 주기적 덤프

---

🧭 10. LangGraph 실전 설계 원칙

설계 원칙	설명
1. 작게 쪼개라	노드는 작고 명확해야 함 (1 Node = 1 역할)
2. 상태는 불변처럼 다뤄라	Reducer 패턴으로 일관성 유지
3. 모든 엣지엔 조건이 있어야 한다	무한루프·논리오류 방지
4. 병렬 가능한 건 병렬로 돌려라	성능 최적화 핵심
5. 시각화를 습관화하라	graph.visualize()로 문서화
6. 실패를 예상하고 대비하라	Error/Fallback Flow 설계 필수

---

🧩 11. 대규모 그래프 예시 (요약 다이어그램)

이런 구조가 하나의 “AI 파이프라인 엔진”처럼 동작합니다.
LangGraph는 단순 라이브러리가 아니라, AI Workflow OS로 볼 수도 있습니다.

---

🎓 12. 더 깊이 배우기 위한 고급 확장 학습 가이드

주제	학습 이유	추천 학습 방향
Workflow Orchestration	대규모 LLM 시스템 구조화	LangGraph + Airflow 비교 학습
LangGraph + MCP Protocol	모델 컨텍스트 관리 확장	Model Context Protocol (MCP) 실습
SubGraph 컴포지션	팀 단위 협업 개발	모듈식 그래프 설계 패턴
LLM Observability Stack	운영/모니터링 체계 구축	Langfuse, PromptLayer, Weights&Biases
Advanced RAG Evaluation	응답 품질 자동 평가 루프	Faithfulness, Factuality Metric
Hybrid Architecture	LangGraph + CrewAI + LangServe 통합	Multi-agent workflow 비교

---

📚 핵심 요약

• LangGraph의 실전 아키텍처는 모듈화, 병렬화, 오류 복구, 시각화를 핵심으로 한다.
• SubGraph로 나누고, Callback과 LangServe로 모니터링/배포를 결합하라.
• 그래프는 더 이상 실험용 도구가 아니라 운영 가능한 시스템 설계도다.

💡 LangGraph를 마스터했다면, 이제 당신은 LLM을 “프롬프트로 조작하는 사람”이 아니라 “시스템으로 설계하는 엔지니어”다.

---

🏁 시리즈 완결 – “LangChain & LangGraph 완전 정복” 회고

LangChain

회차	주제	핵심 포인트	목적
LangChain 1편	LangChain이란 무엇인가	프롬프트 → 체인 → 에이전트로 이어지는 구조	철학적 기반 이해
LangChain 2편	체인·메모리·에이전트 실전 예제	LLMChain, Memory, Tool, AgentExecutor	실전 감각
LangChain 3편	LangChain의 한계와 LangGraph로의 전환	LCEL, Runnable, 한계 정리	LangGraph로 자연스럽게 연결

LangGraph

회차	주제	핵심 포인트
LangGraph ①	LangGraph란 무엇인가	구조 중심 사고
LangGraph ②	노드와 엣지	add_node, add_edge, 조건부 분기
LangGraph ③	Reducer & MessageGraph	상태/피드백 루프
LangGraph ④	Tool 통합	ToolNode, Runnable
LangGraph ⑤	ReAct 그래프	Reason → Act → Observe
LangGraph ⑥	RAG(Graph)	검색·생성·평가 루프
LangGraph ⑦	UI 통합	Gradio/Streamlit
LangGraph ⑧	실전 설계 & Best Practice	성능/배포/확장 전략

---

✨ 마지막 조언

LangGraph는 아직 진화 중인 생태계지만, LLM 오케스트레이션의 표준 패러다임이 되어가고 있습니다.

“LangChain이 기능을 제공했다면, LangGraph는 시스템을 설계하게 한다.”

이 시리즈를 완독했다면, 당신은 이제 프롬프트 엔지니어가 아니라 AI Workflow 엔지니어입니다. 🚀🚀🚀
