ELB 개념

ELB : 부하분산 처리 기능.

로드 밸런서 : 트래픽을 대상그룹에 있는 인스턴스로 분산 시키는것.
대상 그룹: 인스턴스를 분리해서 해서 묶어 놓은 그룹(장애 발생하면 자동으로 그룹에서 제외시킴)
리스너 : 포트, 프로토콜등의 기준을 설정하는것.

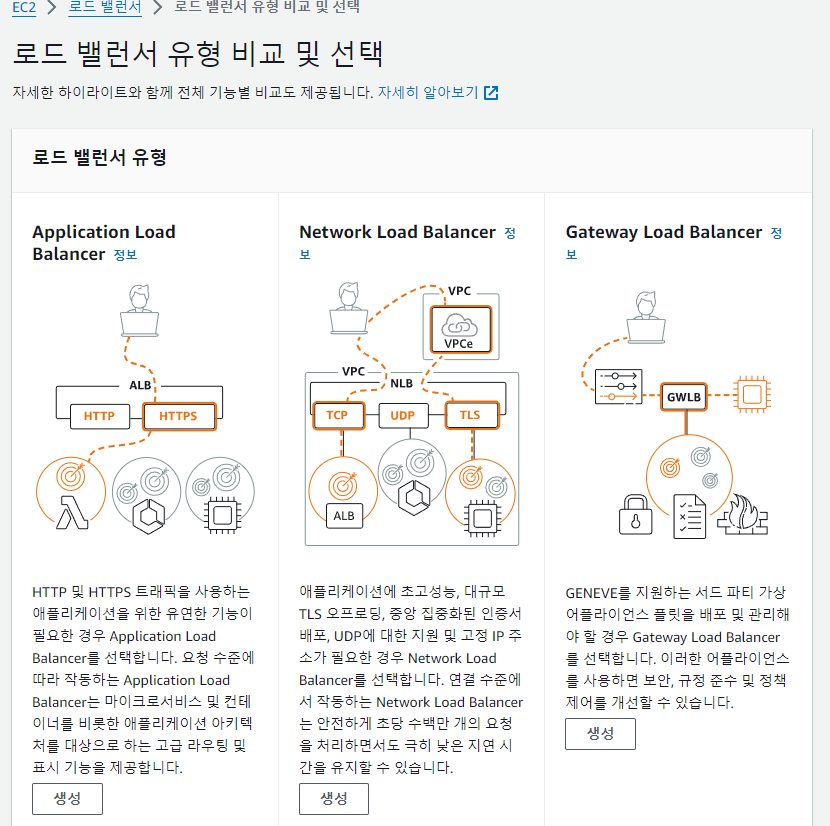

*ELB 종류

CLB(classic) : 클래식으로 초기에 만들어 진 서비스, 현재 사용하지 않음.
ALB(application) : 애플리케이션을 대상으로 전송/차단을 결정 (7계층)
NLB(network) : 전송계층에 있는 프로토콜을 대상으로 전송/차단 결정(4계층)
GWLB(gateway): 게이트웨이 로드 밸런서 ( 방화벽 개념 )

*ELB 동작 방식

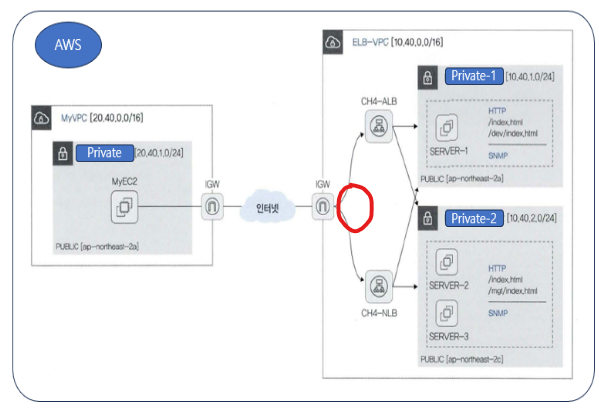

외부에서 접속시 ELB도메인 주소를 이용해서 접속

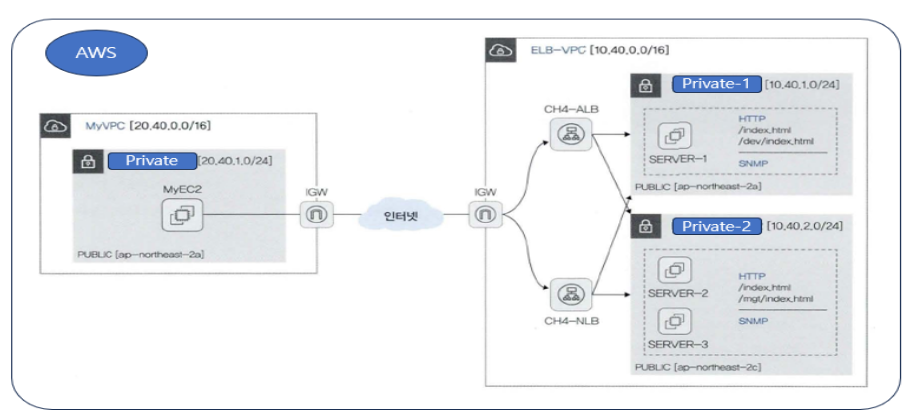

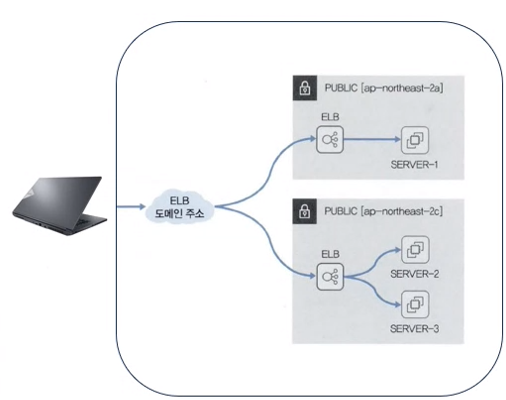

- ELB 구성도

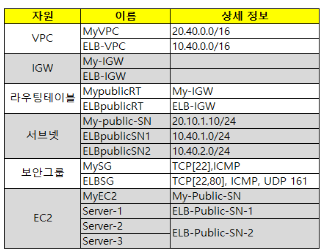

- ELB 구성 테이블

*cloudformation 서비스

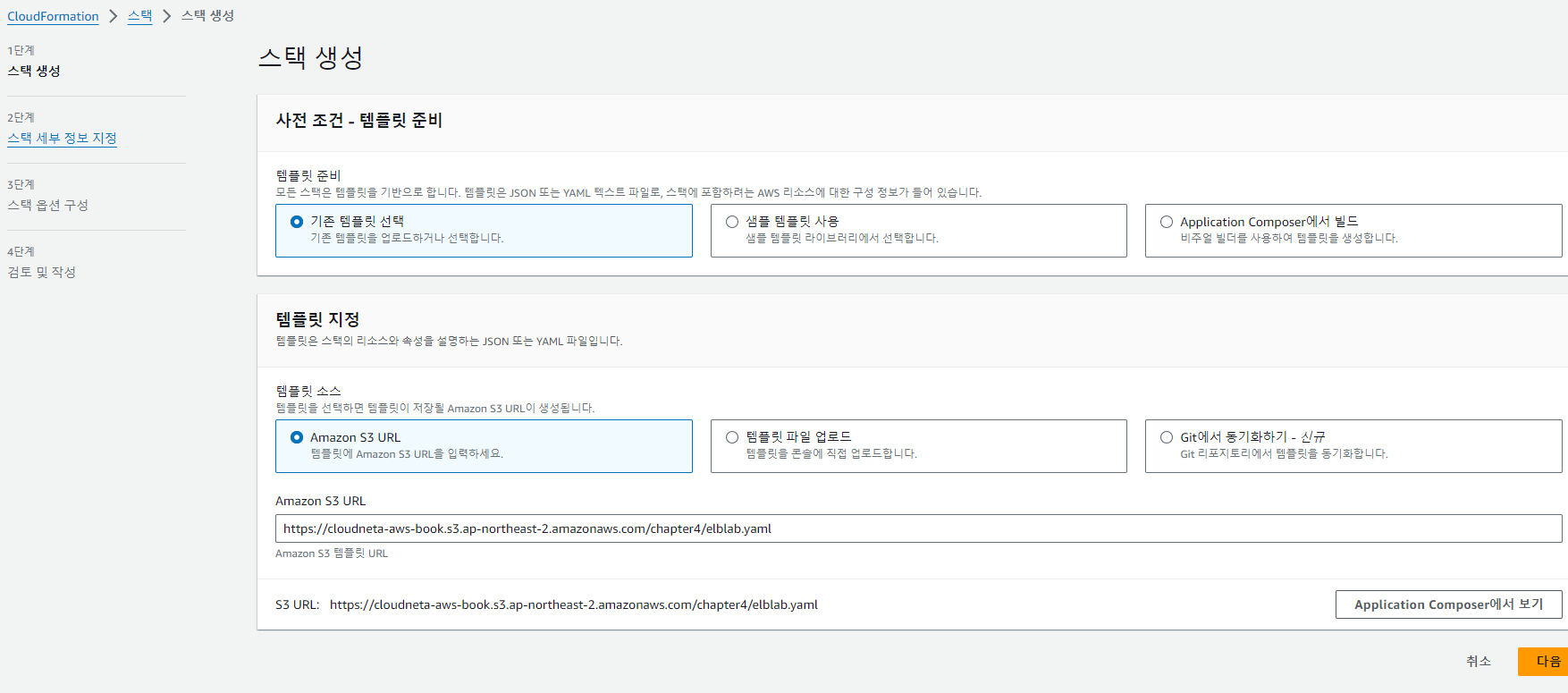

/ 스택 생성 / 기존 템플릿, URL 이용에 URL 넣기 에 아래 내용 입력 / 다음
이름 입력 / 키 지정 / 다음 / 스택옵션 구성은 다음 / 전송
```

```

템플릿을 통해 리소스 생성

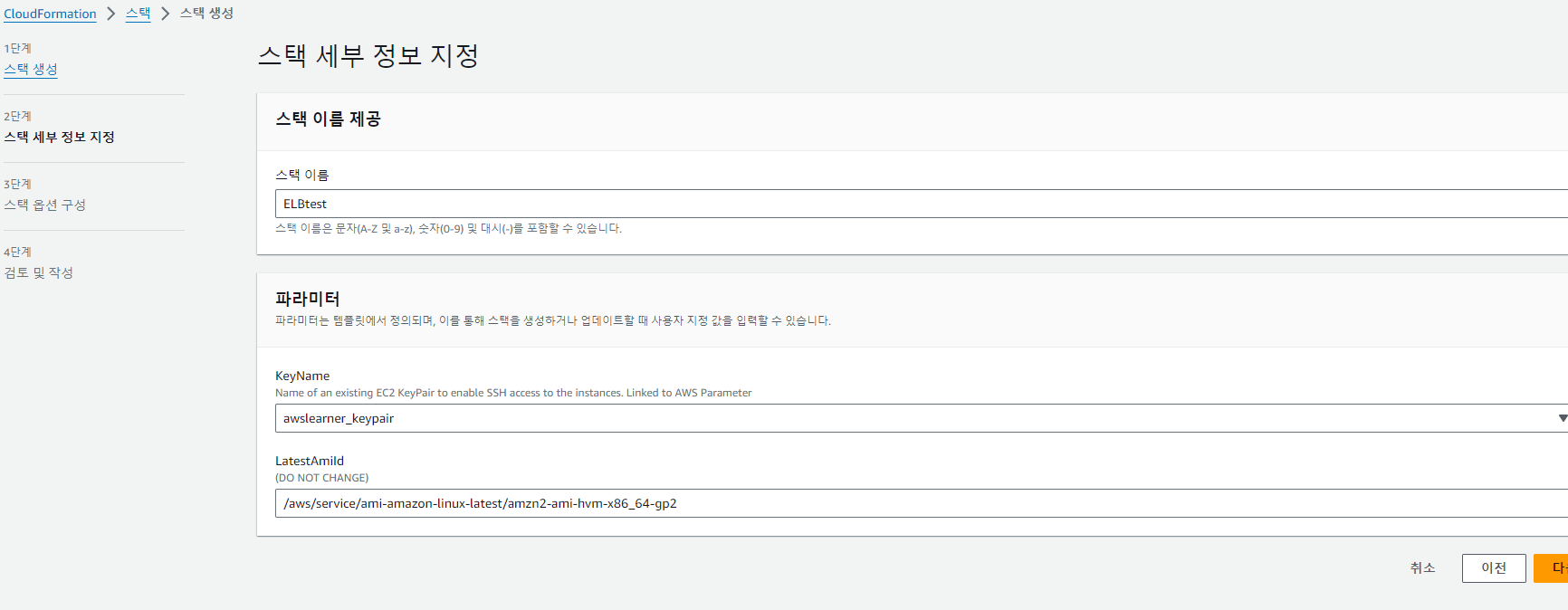

이름과 키페어 지정

*생성이 끝나면 EC2에서 4개의 EC2에 SSH를 이용해서 접속 해보기

yaml 파일의 리소스 테이블

VPC :

ELBVPC -> CidrBlock: 10.40.0.0/16, Key: Name(Value: ELB-VPC)

MyVPC -> idrBlock: 20.40.0.0/16, Key: Name(Value: My-VPC)

IGW:

ELBIGW, Key: Name(Value: ELB-IGW)

MyIGW, Key: Name(Value: My-IGW)

라우팅 테이블:

ELBPublicRT: ELBVPC

MyPublicRT: MyVPC

서브넷:

ELBPublicSN1 -> CidrBlock: 10.40.1.0/24

ELBPublicSN2 -> CidrBlock: 10.40.2.0/24

MyPublicSN -> CidrBlock: 20.40.1.0/24

보안 그룹:

MySG: tcp'22', icmp

ELBSG: tcp'80', udp'161', tcp'22', icmp

EC2:

MyEC2: MyPublicSN

ELBEC21: ELBPublicSN1

ELBEC22: ELBPublicSN2

ELBEC23: ELBPublicSN2

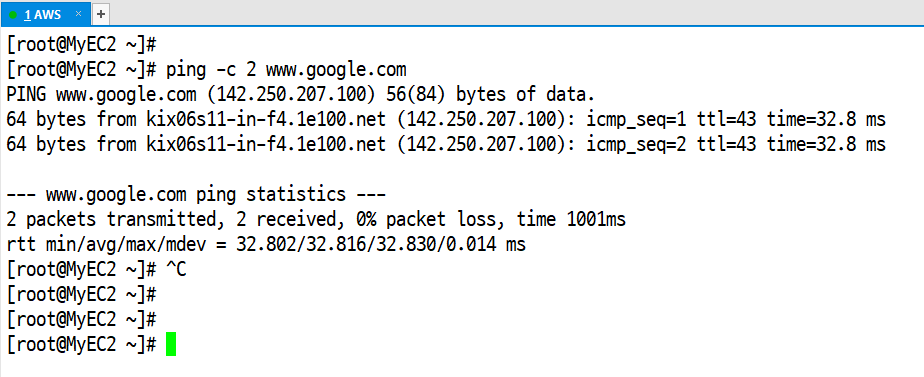

인스턴스 생성 후 ping test

*접속 후 테스트를 위한 S-1,2,3 에 대한 변수 설정

생성된 인스턴스(서버)의 public ip 확인

서버 1 ip : 13.125.159.20

서버 2 ip: 43.201.109.58

서버 3 ip: 13.209.98.178

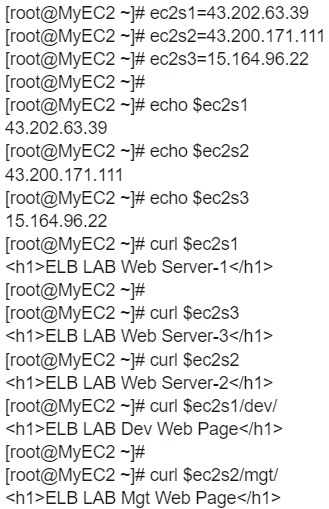

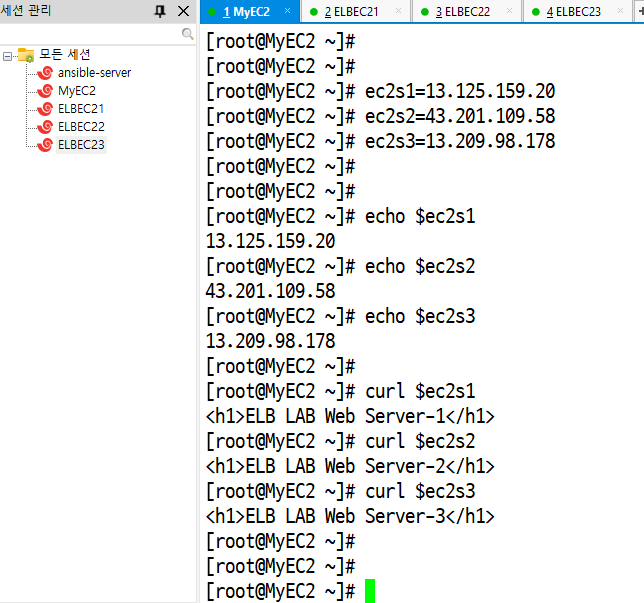

myEC2(client) 인스턴스에서 변수 지정 후 확인

*SNMP 161 테스트

[root@MyEC2 ~]# snmpget -v2c -c public $ec2s1 1.3.6.1.2.1.1.5.0 [ 5를 1~5로 바꿔주면 다른 결과 출력 ]
- SNMPv2-MIB::sysName.0 = STRING: SERVER1

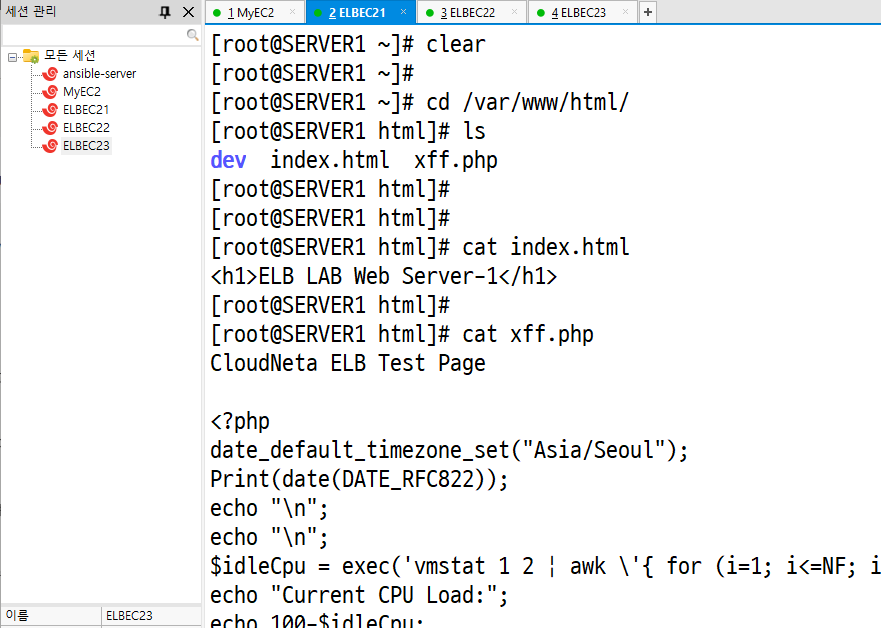

생성된 인스턴스(서버)의 파일 확인(xff.php: 서버 정보 출력)

snmpget 명령어( test 용도 ): 숫자 5를 바꿔가며 네트워크 관리 가능, 각각의 서버 관리

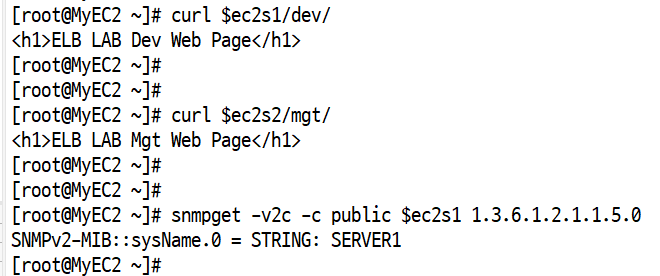

myEC2에서 서버 호출해서 파일 확인 및 snmp 확인

*ALB 구축 - 애플리케이션을 기반으로 로드 밸런싱을 시켜주는것.

-EC2 대상그룹 생성

/ 대상 그룹 / 대상그룹 생성 / 이름만 입력 (ALB-TEST-G) / 다음 / 대상그룹 등록은 모두 [아래에 보류 중인것으로포함 클릭 ] / 대상그룹 생성
- 등록된 대상에서는 모두 체크 하고 대상 등록 클릭

대상 그룹 생성

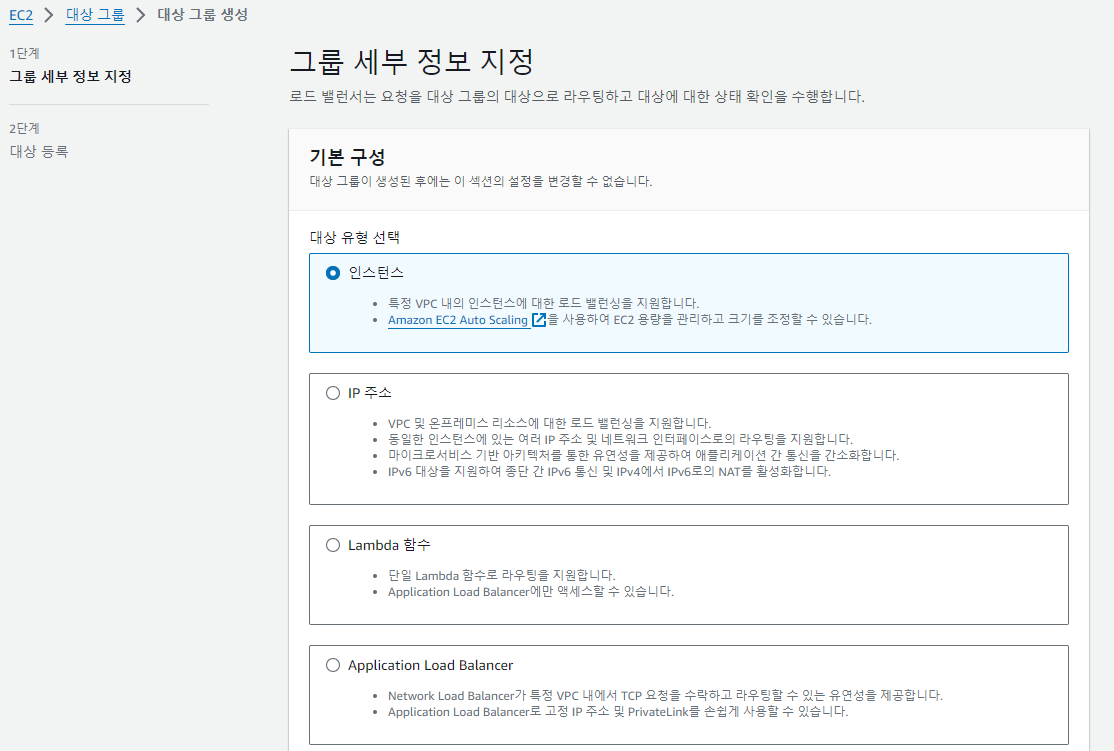

그룹 구성 지정

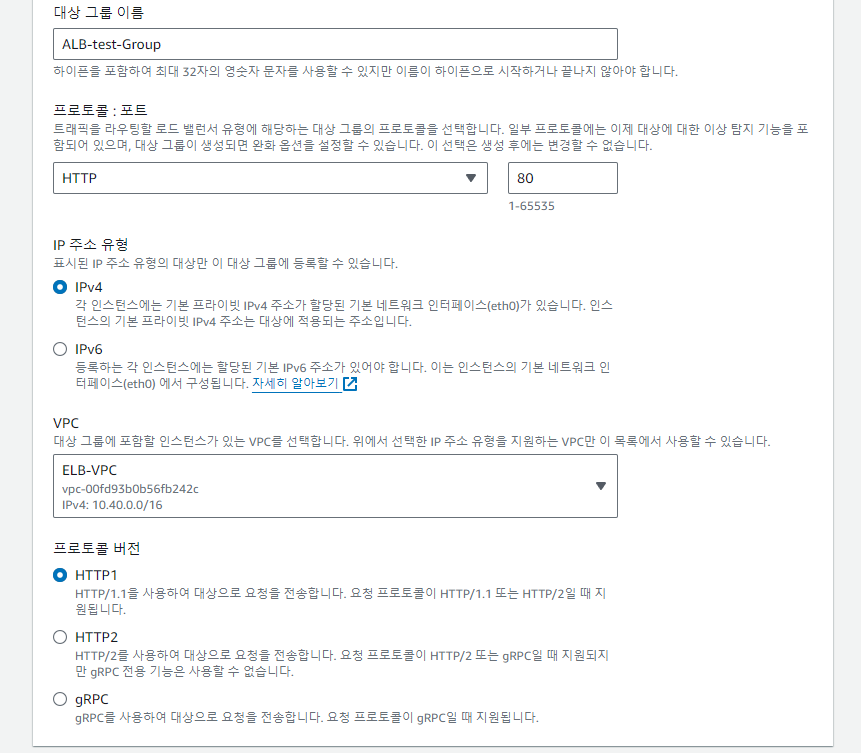

이름과 VPC(ELB) 설정

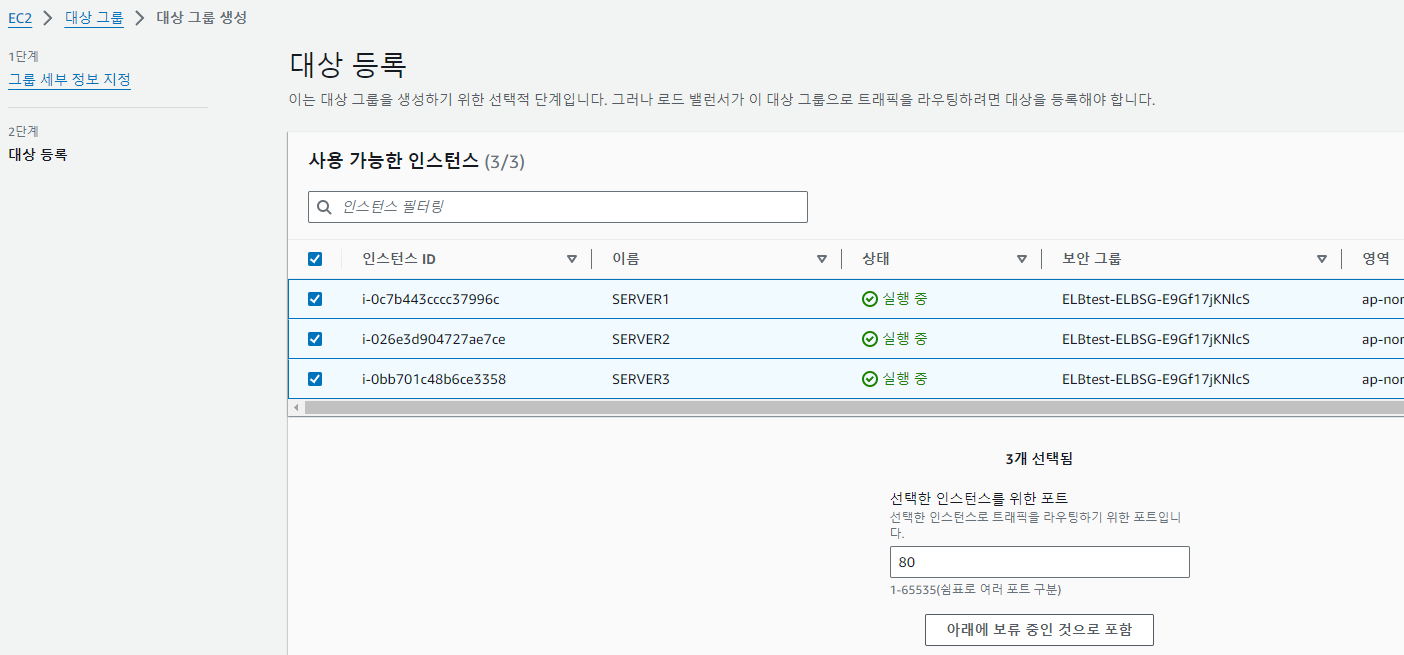

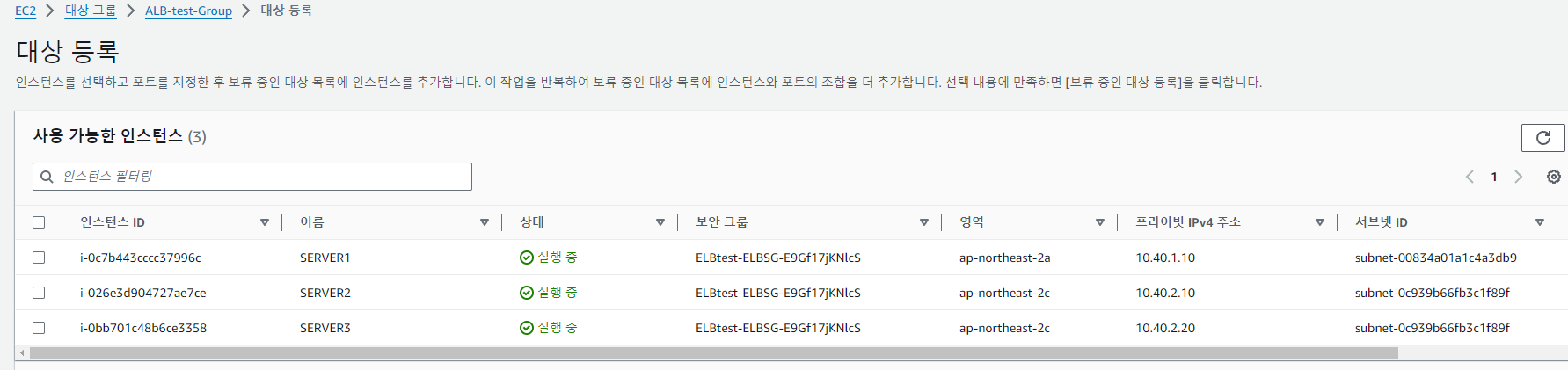

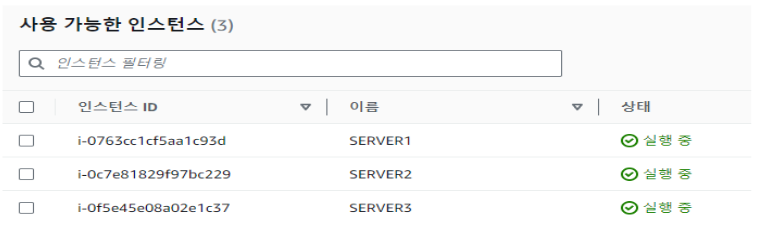

대상 등록(어떤 대상을 그룹으로 만들 것인지)

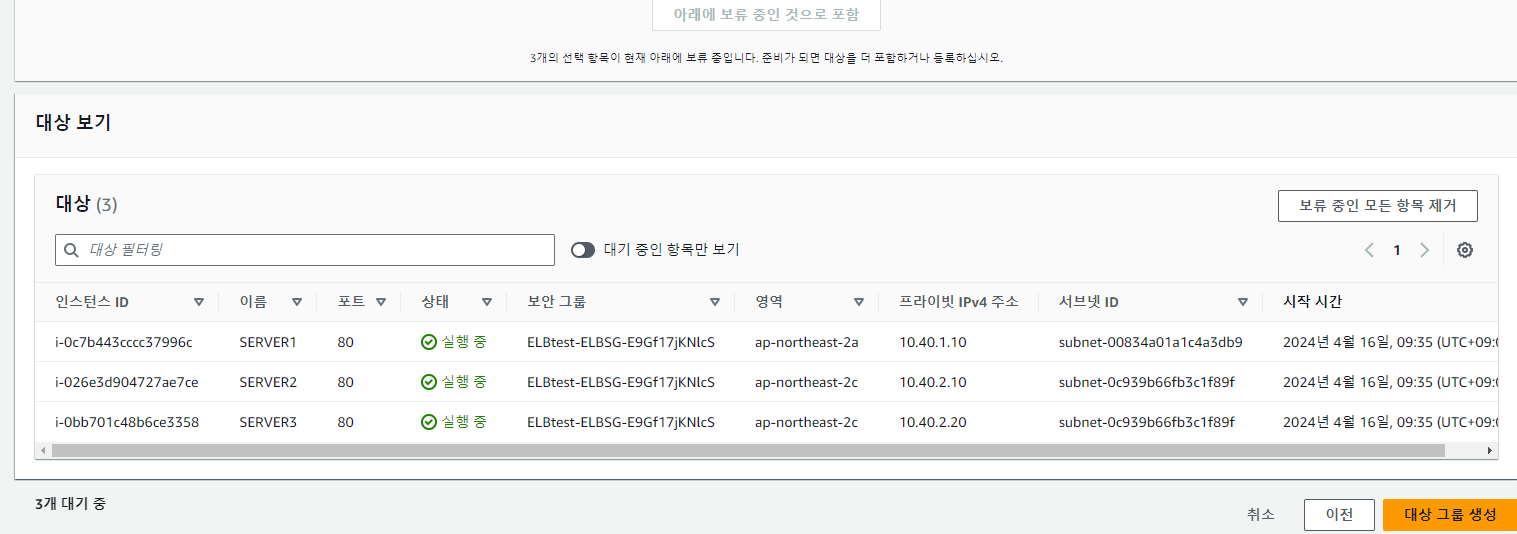

대상 선택된 것 확인

그룹 대상 등록 클릭

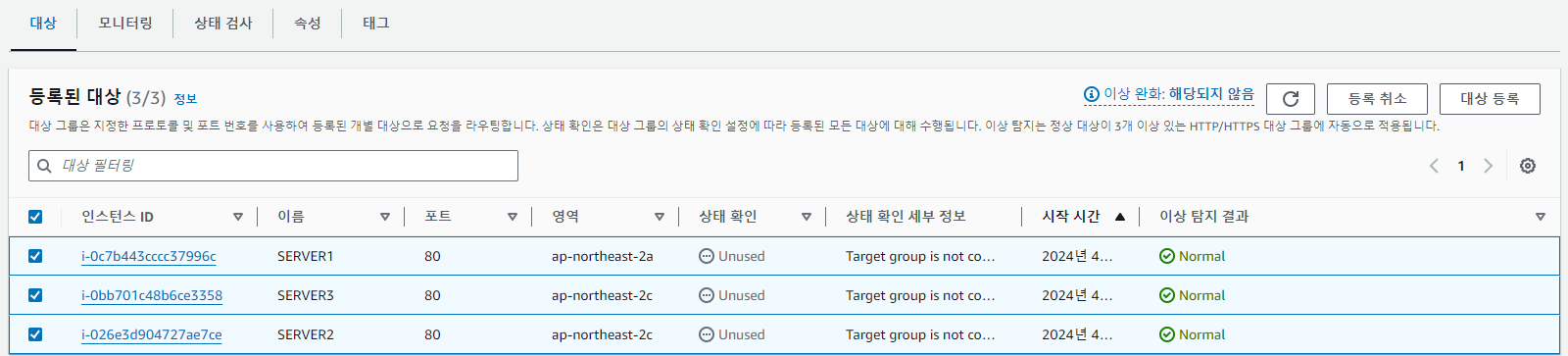

그룹 실행중인 것 확인 (그룹을 하나로 묶었음)

-EC2 로드 밸런서 생성

/ 로드 밸런서 / 로드밸런서 생성 / ALB 생성 / 네트워크 매핑에서 ELB-VPC선택 두개 모두 체크 ( a, c )
대상그룹 선택(ALB-TEST-G) / 보안그룹은 기존것 제거 하고 ELB 보안 그룹 선택 / 나머지는 기본으로 놔두고
- 로드 밸런서 생성 클릭

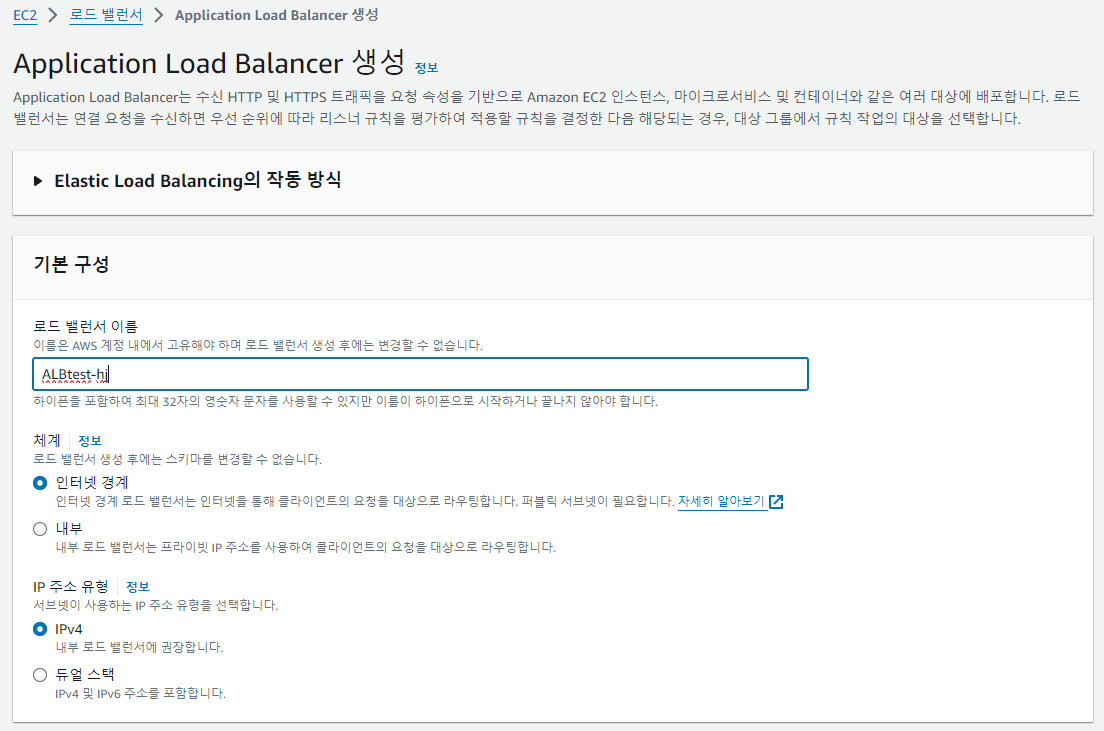

로드 밸런스 생성

이름 지정

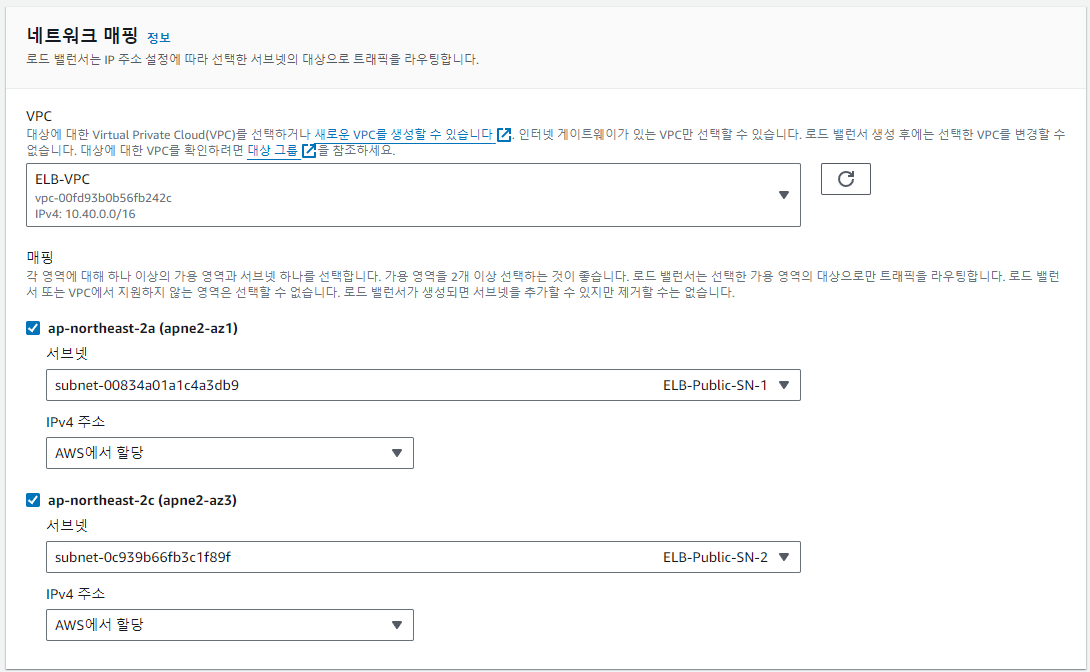

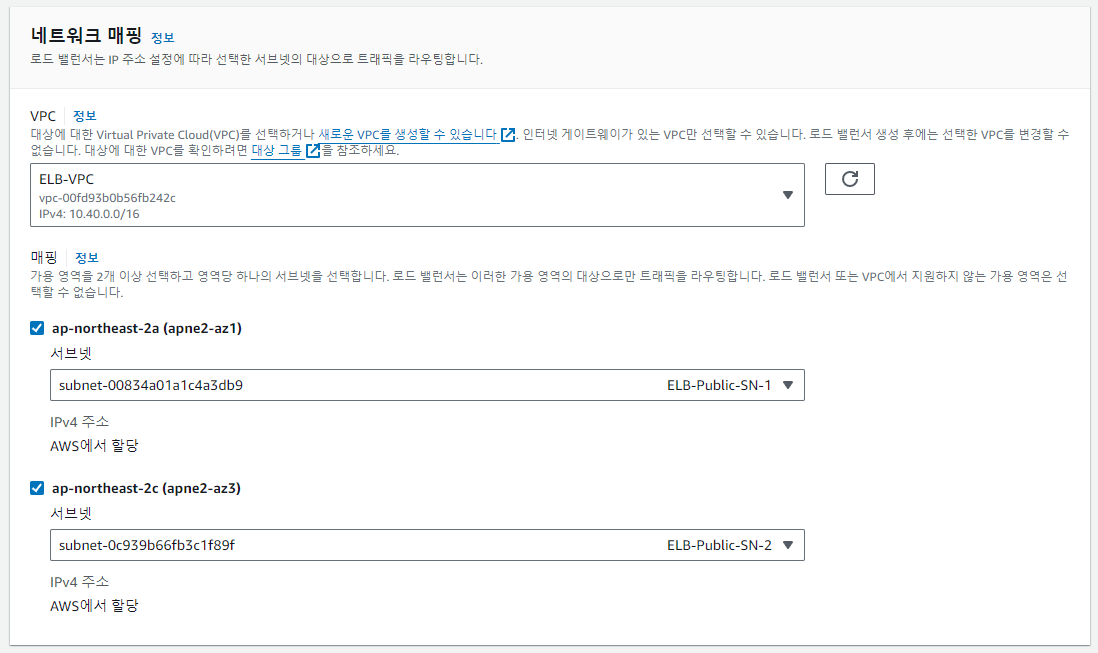

ELB VPC 사용(서버의 로드 밸런스를 구축해서), 서브넷 지정

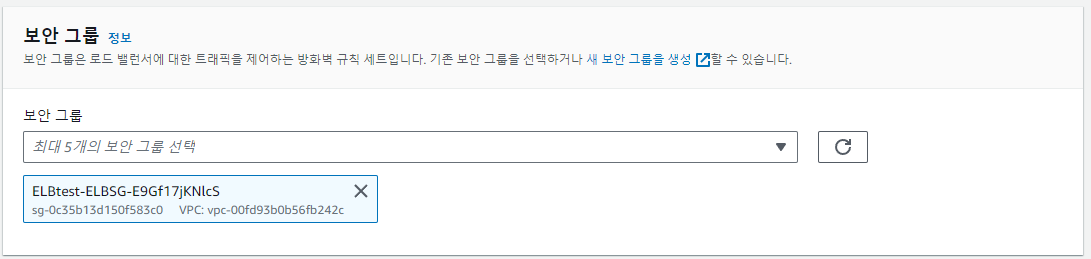

ELB 보안그룹 사용

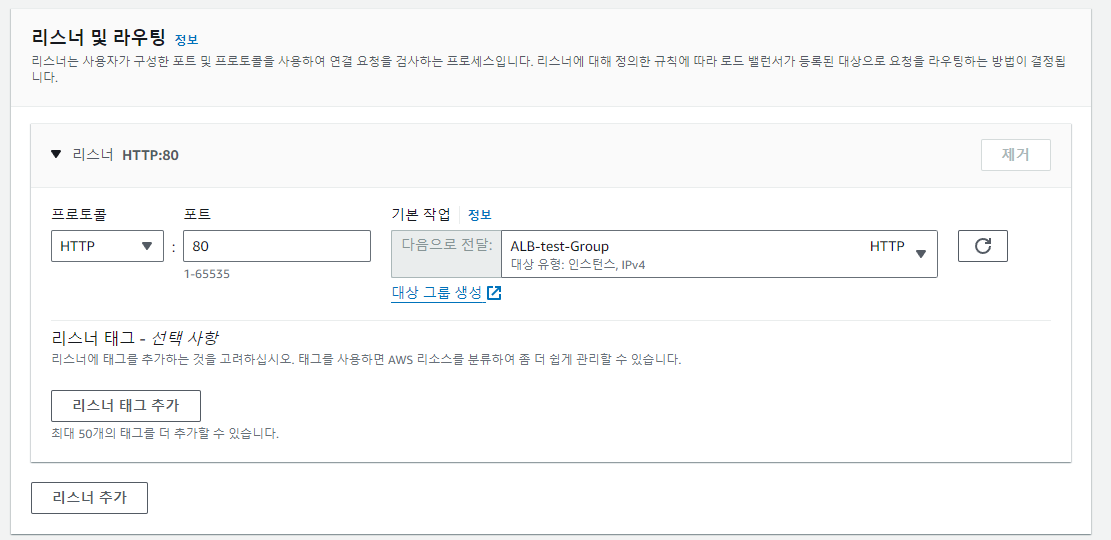

트래픽 배분을 위해 리스너 설정 (생성한 대상 그룹 선택)

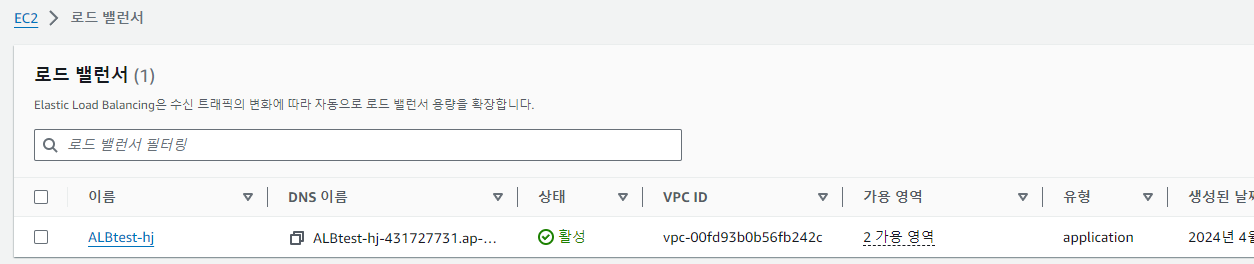

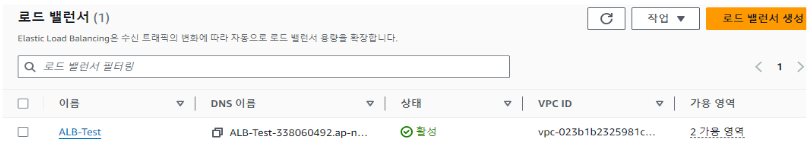

로드 밸런서 생성 확인

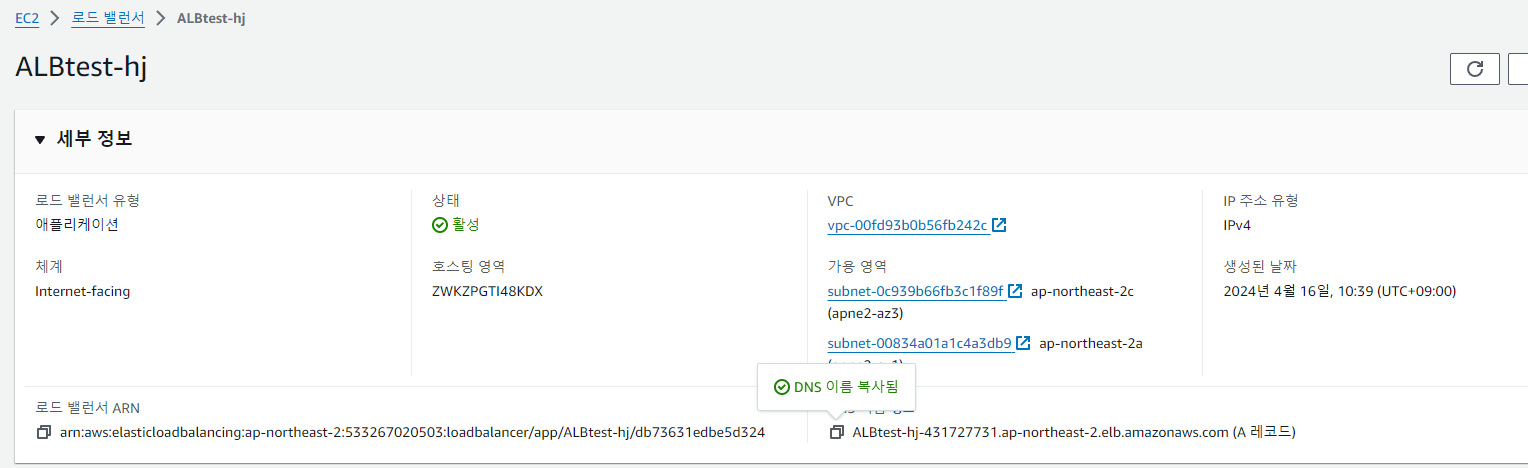

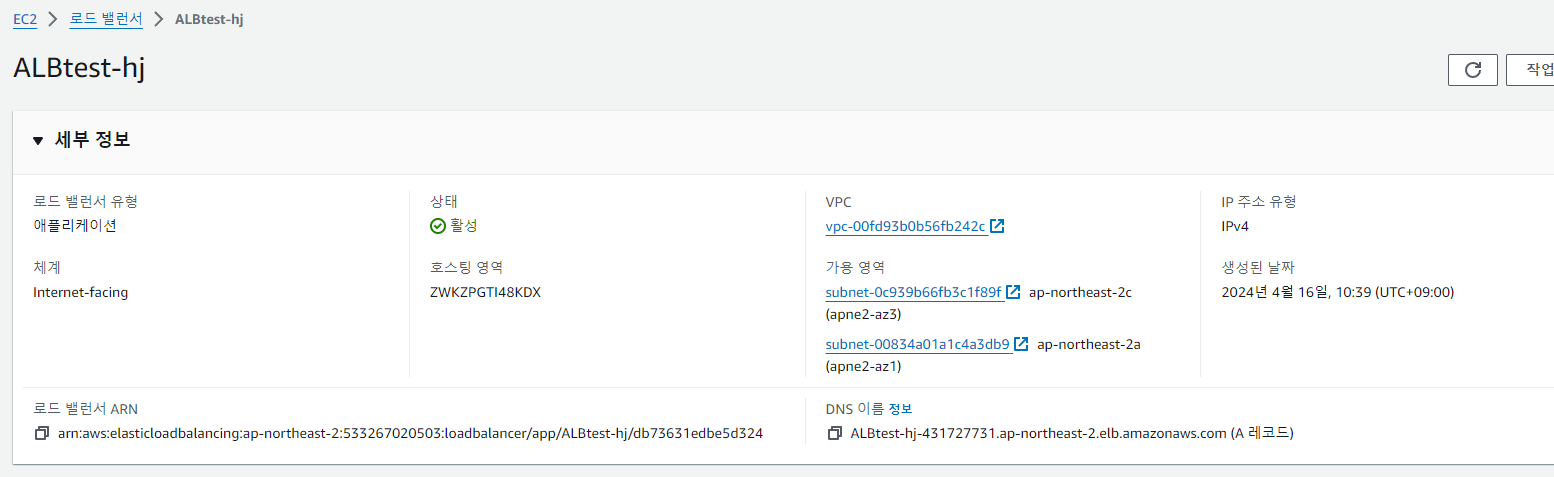

로드 밸런서 세부 정보 확인( 유형, VPC, 가용영역...)

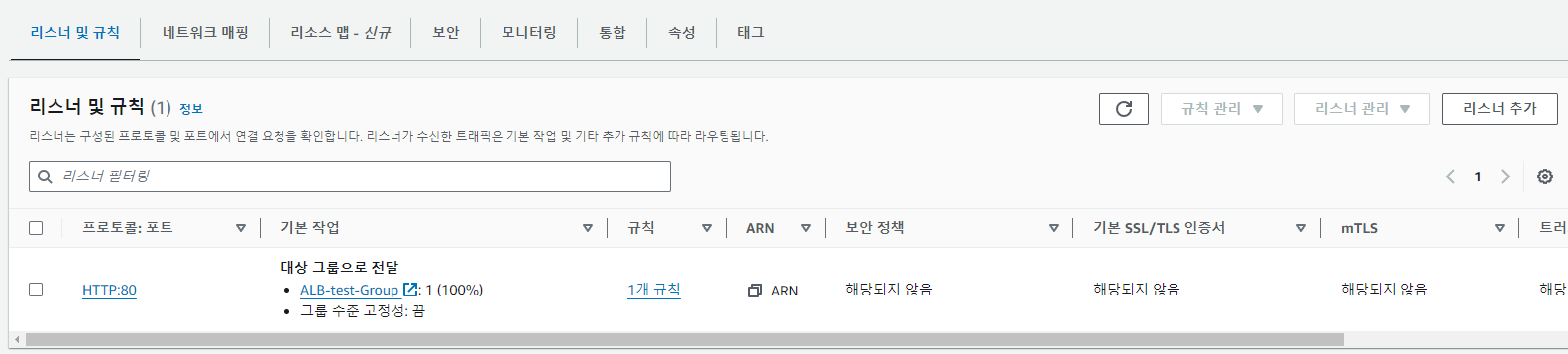

리스너 확인

리스너 추가 완료

ALB 단계를 통과하기 이전에 리스너를 추가하여 트래픽이 적은 서버를 동작시킨다

-생성이 끝나면 ALB로 동작 하는지 TEST

메인 EC2에서 접속

-ALB DNS 이름을 변수로 지정

MyEC2에서 /
- [root@MyEC2 ~]# alb=ALB-Test-338060492.ap-northeast-2.elb.amazonaws.com
- [root@MyEC2 ~]# echo $alb

ALB dns이름을 변수로 지정

dns 이름 복사

ALB dns 이름을 변수로 지정 완료

변수 지정된 것 확인

[root@MyEC2 ~]# dig $alb +short
- 유동 IP두개가 보여짐

유동 ip 확인

[root@MyEC2 ~]# curl $alb
- ⇒ alb로 접속을 하면 Server-1,2,3 번을 로드밸런싱 해주면서 웹 페이지를 보여줌.

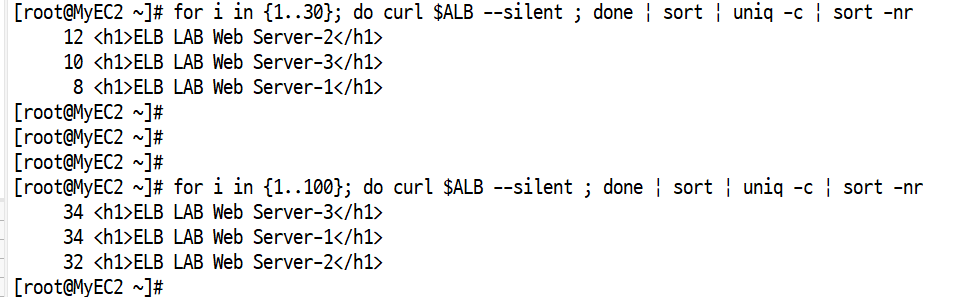

[root@MyEC2 ~]# for i in {1..30}; do curl $alb --silent ; done | sort | uniq -c | sort -nr
- ⇒30번 보냈을때 통계

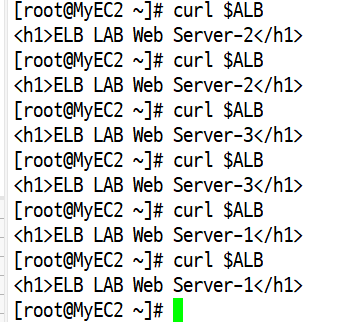

curl 명령어를 통해 웹 서버가 돌아가면서 열리는 모습

30번을 보냈을 때, 100번을 보냈을 때 통계(균일하게 분배)

라우터: 연결해주는 것
라우팅: 경로 설정

서버1: /dev/index.html
서버2,3: /mgt/index.html

*메인 서버(MyEC2)에서 원하는 Server로 접속해보기.(라우팅)

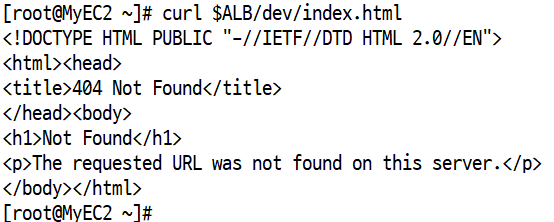

[root@MyEC2 ~]# curl $alb/dev/index.html --silent
- ⇒ server-1에 있는 경로를 직접 지정 ,
- server2,3 은 에러

[root@MyEC2 ~]# curl $alb/mgt/index.html --silent
- ⇒ server-2,3에 있는 경로를 직접 지정,
- server-1은 404

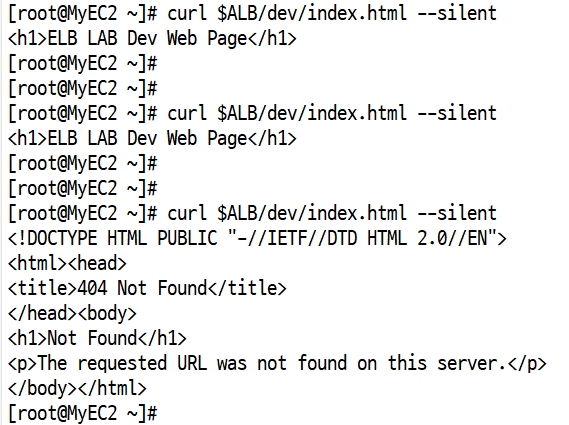

라우팅 확인

dev밑의 파일이기 때문에 서버1만 정상적으로 호출

/dev/index.html의 파일을 호출할 때 서버1은 호출가능, 서버2,3은 호출 불가능 (서버1은 index.html파일이 dev아래의 파일이고, 서버2,3은 index.html파일이 mgt아래의 파일이라서 서버1이 연결될때는 열리고 서버2,3이 연결될때는 열리지 않는다)

*Server-1만으로 대상그룹을 생성

-EC2 / 대상그룹 /
- 대상 그룹 생성 / 이름만 입력(SOL-TEST-G) 다음 / 대상 그룹 등록은 Server-1 체크 [ 아래 보류중인~ ]
- 대상그룹 생성 / 아래쪽에 Server-1 체크하고 대상 등록 /

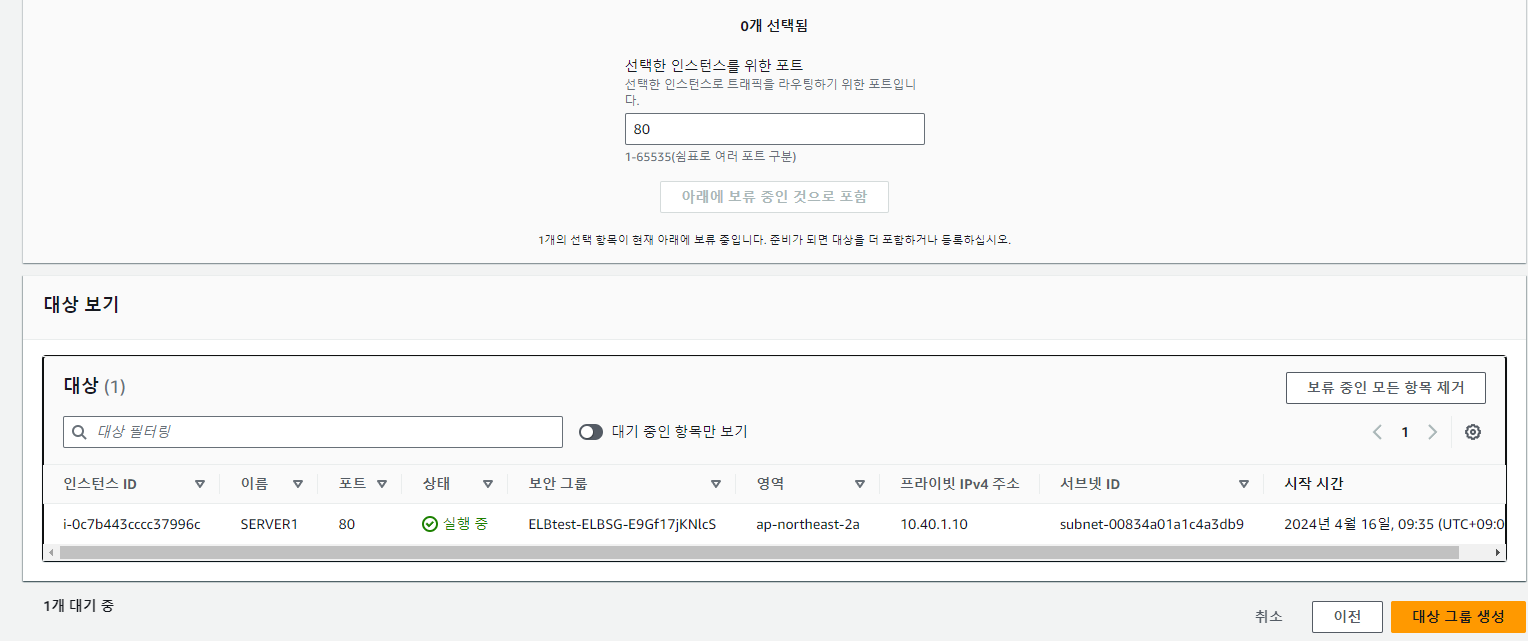

서버 1만 대상 그룹 생성

*Server-2,3 만으로 대상그룹을 생성

EC2 / 대상그룹 /
- 대상 그룹 생성 / 이름만 입력(SOL-23-TEST-G) 다음 / 대상 그룹 등록은 Server-2,3 체크 [ 아래 보류중인~]
- 대상그룹 생성 / 아래쪽에 Server-2,3 체크하고 대상 등록 /

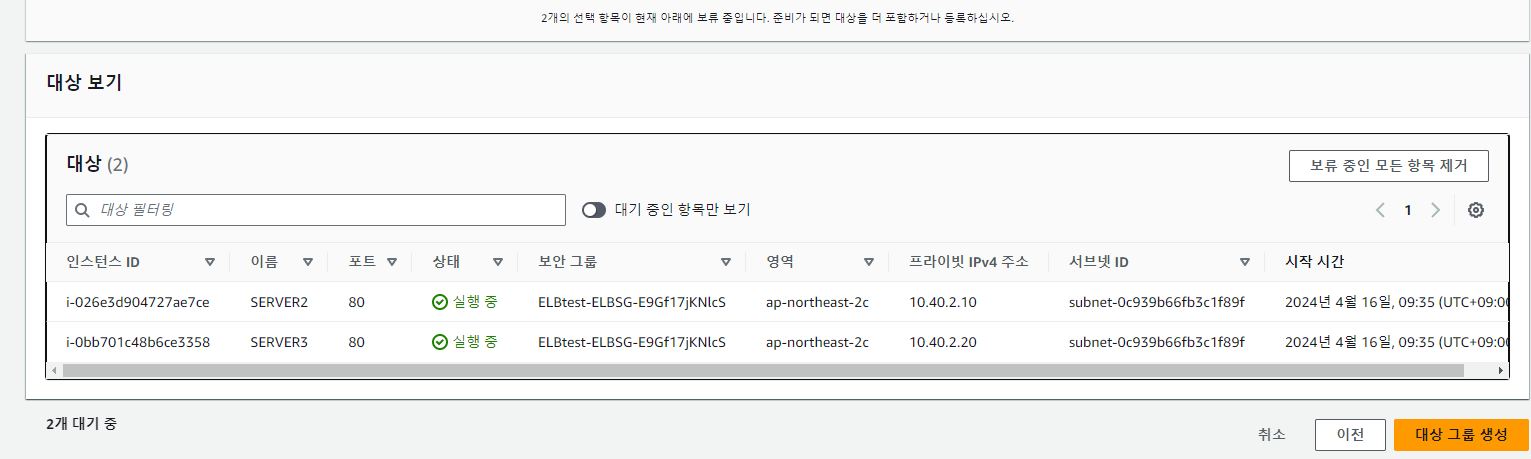

서버 2,3을 대상 그룹 생성

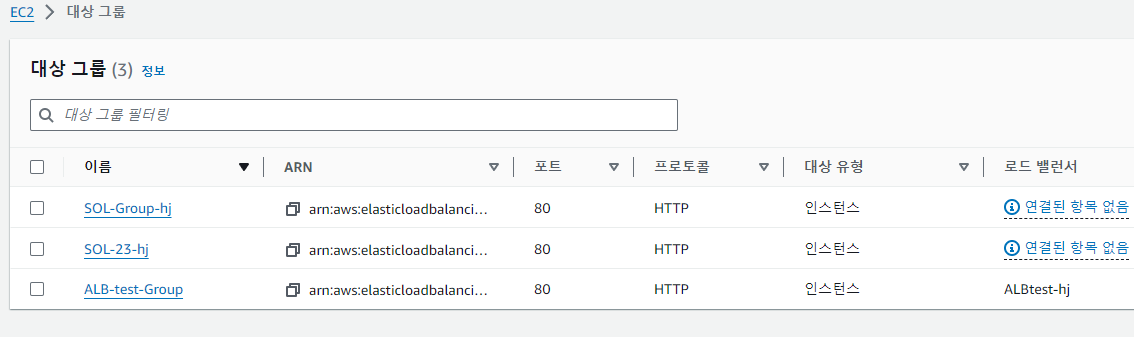

생성된 대상 그룹 확인

*Server-1에 대한 리스너 규칙 추가

EC2 / 로드 밸런서 /
- 리스너 규칙 및 추가 탭 / 프로토콜[HTTP]체크 , 규칙 관리 / dev이름 입력 /
- 조건 추가 에서는 /dev/*
- 다음 / 대상그룹은 SOL-TEST(Server-1) 에 적용 / 우선 순위 1 다음 / 생성

서버 1에 대한 리스너 규칙 추가

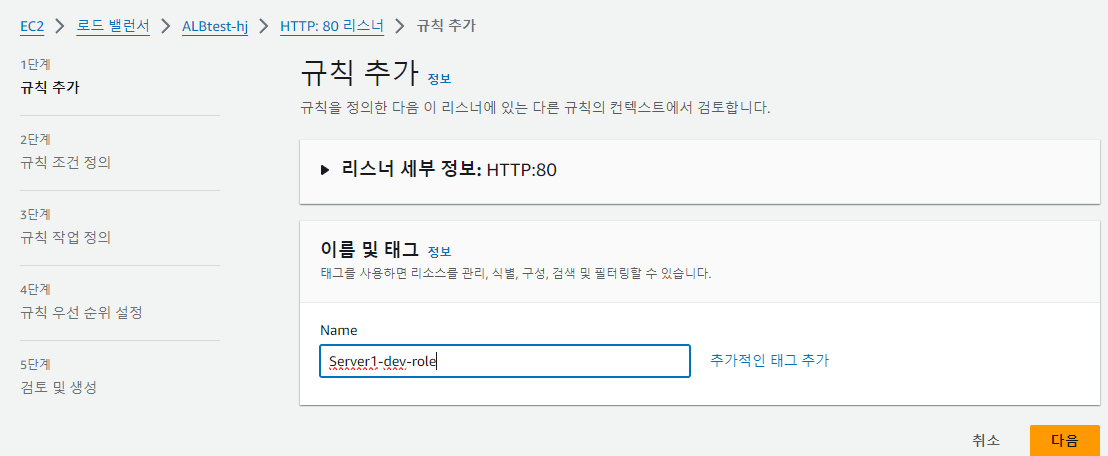

이름 지정

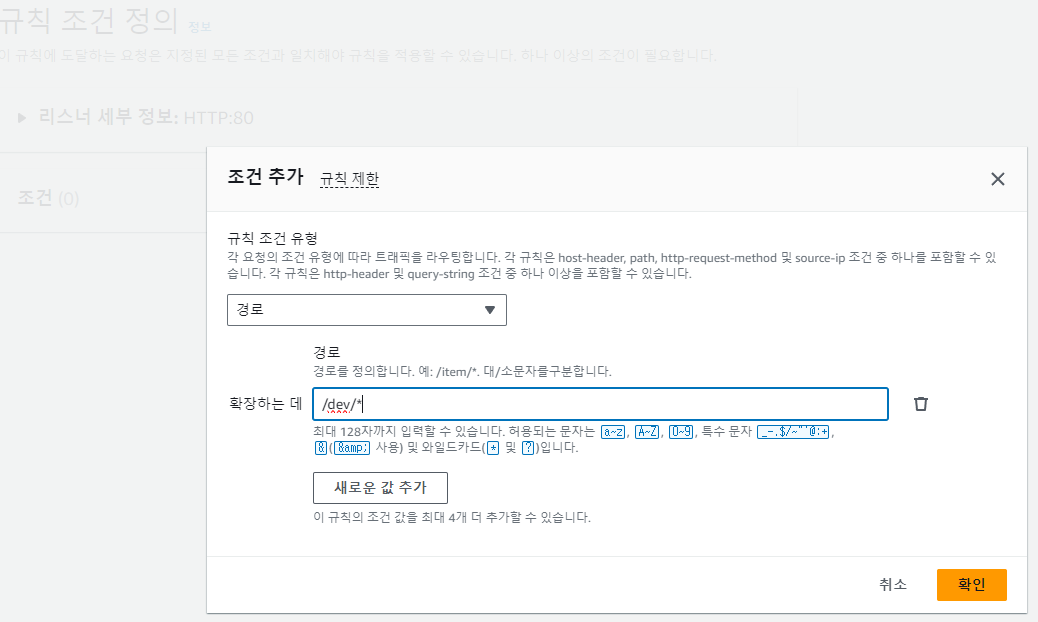

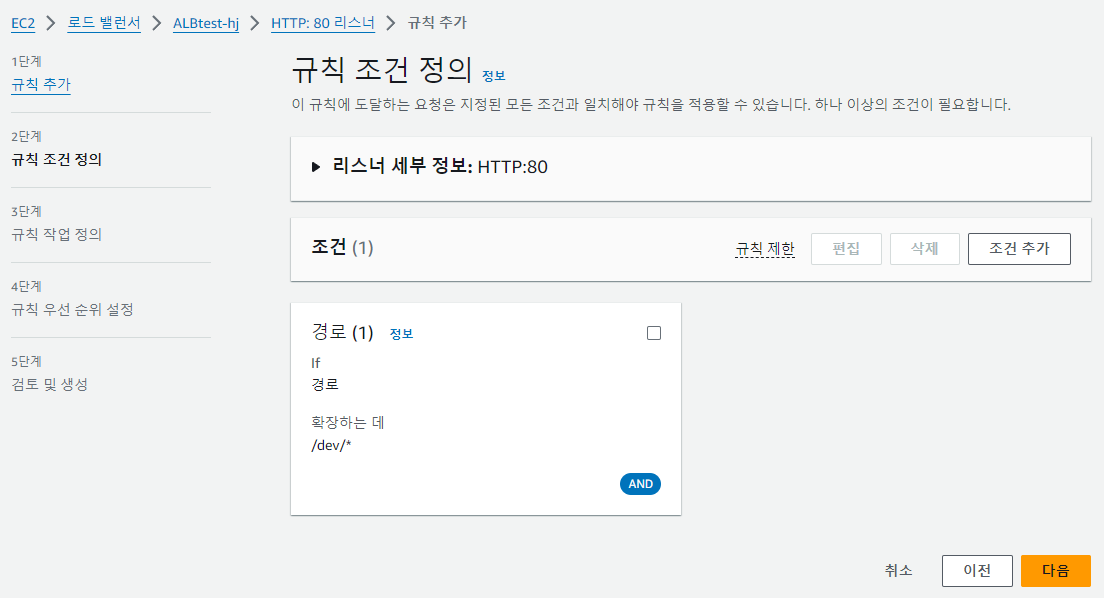

조건 추가(경로 지정, 원하는 파일만)

추가한 조건 확인

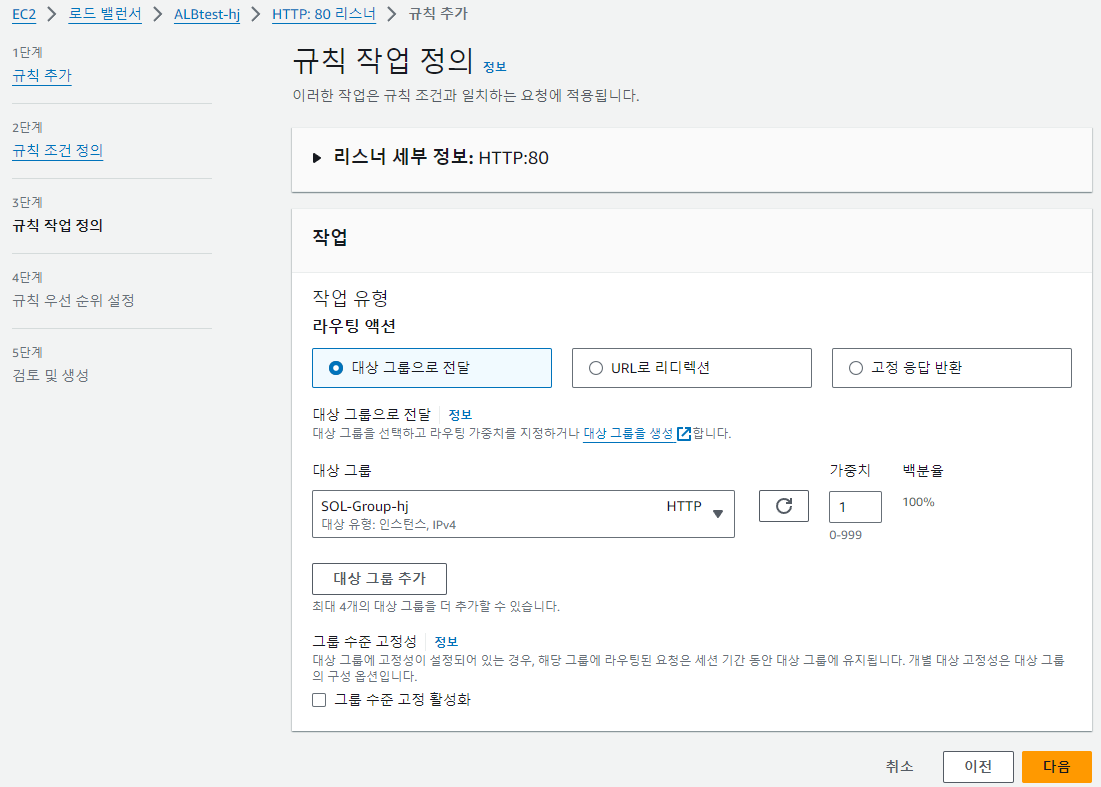

대상 그룹 지정

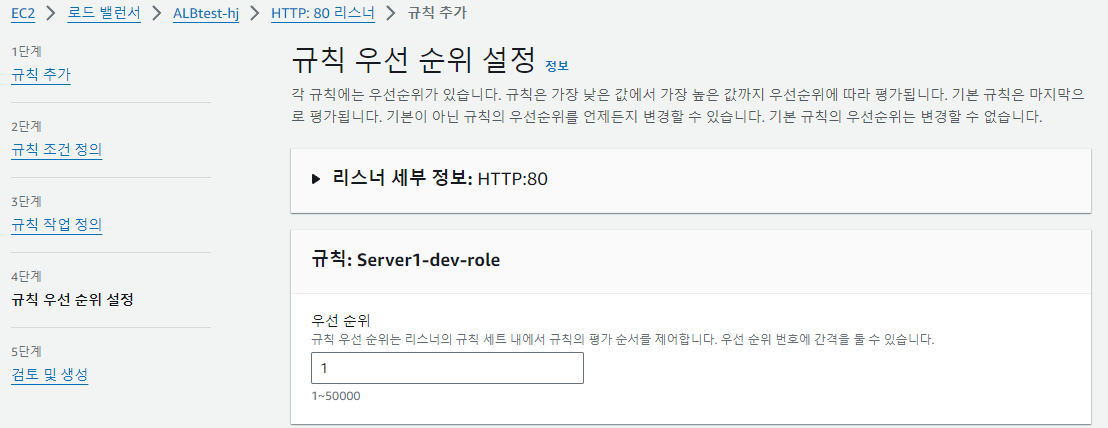

우선 순위는 1( 중요한 파일이 있는 것이 먼저 )

*Server-2,3 에 대한 리스너 규칙 추가

EC2 / 로드 밸런서 / 리스너 규칙 및 추가 탭 / 프로토콜[HTTP]체크 , 규칙 관리 / mgt이름 입력
- 조건 추가 에서는 /mgt/*
- 다음 / 대상그룹은 SOL-23-TEST(Server-2,3) 에 적용 / 우선 순위 2 다음 / 생성

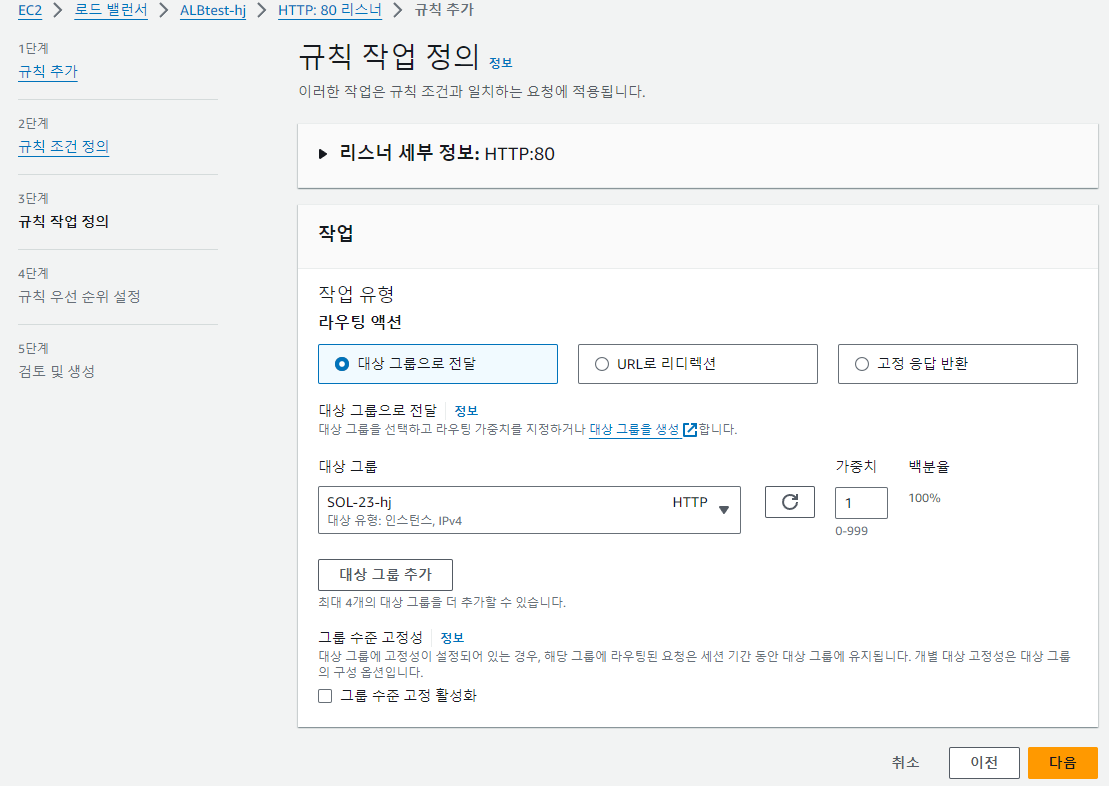

서버 2,3에 대한 규칙 추가 대상 그룹 지정

우선 순위: 2

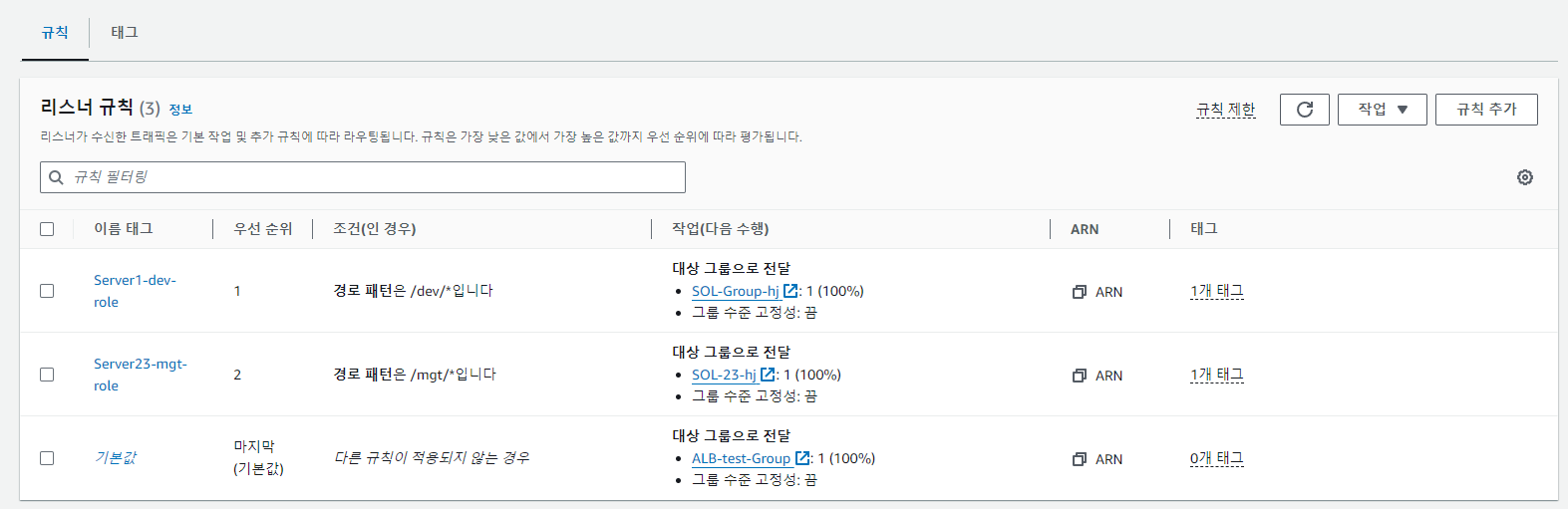

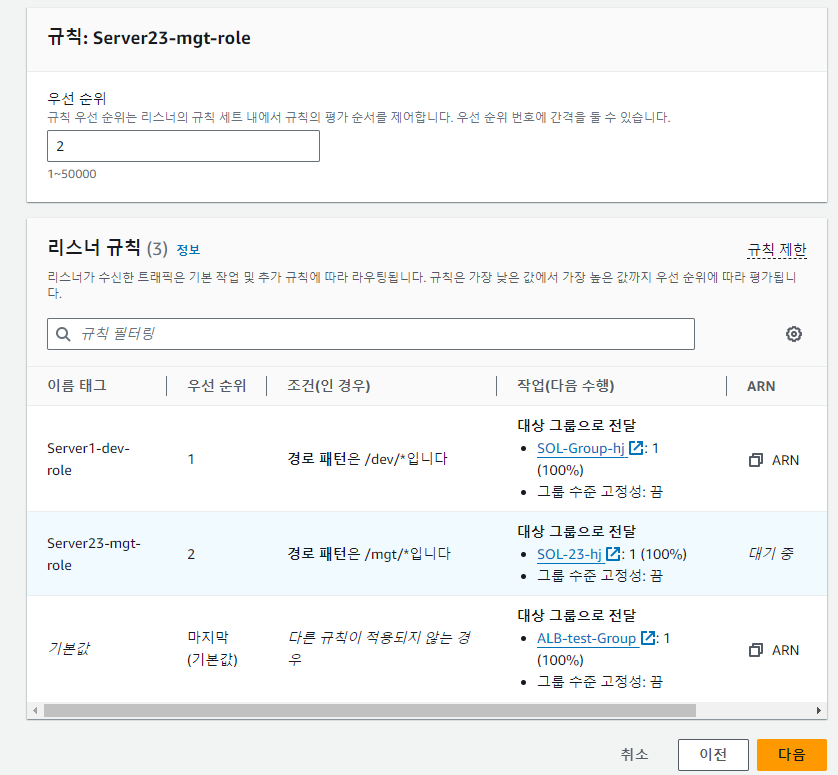

생성된 리스너 규칙 확인

*규칙 추가 후 각각의 그룹으로 테스트 해보면 에러 없이 해당 그룹으로만 테스트가 진행됨.

[root@MyEC2 ~]# for i in {1..10}; do curl $alb/dev/ --silent ; done | sort | uniq -c | sort -nr
[root@MyEC2 ~]# for i in {1..10}; do curl $alb/mgt/ --silent ; done | sort | uniq -c | sort -nr

이전에 에러가 났던 명령어가 우선 순위를 정해둬서 에러가 나지 않는다

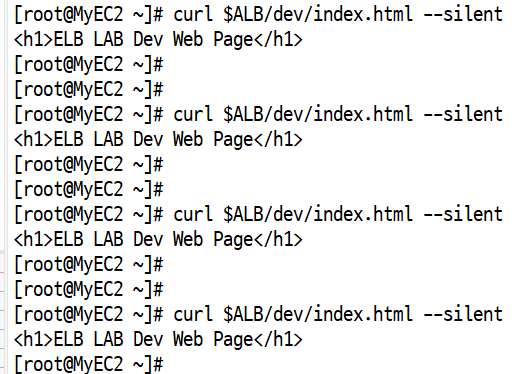

경로 지정을 통해 서버 1만 호출한다

서버 2,3을 트래픽이 없도록 호출한다(균일하게)

*NLB 생성 및 동작 확인

-대상 그룹 생성

EC2 / 대상 그룹 생성 /
- 이름 입력 / UDP 161 / 상태검사[HTTP] / 다음 /

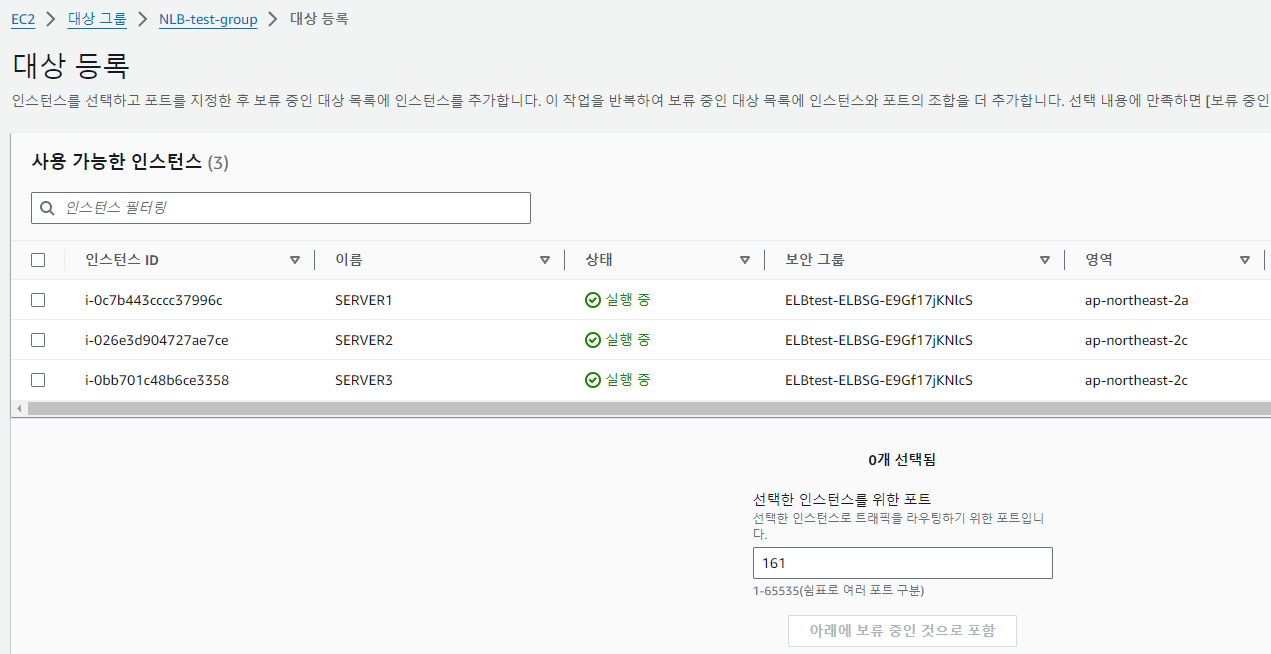

- 대상등록 [모두 체크], 아래에 보류중인것으로 포함 체크 / 생성 / 대상보기에서도 모두 체크 하고 생성 /

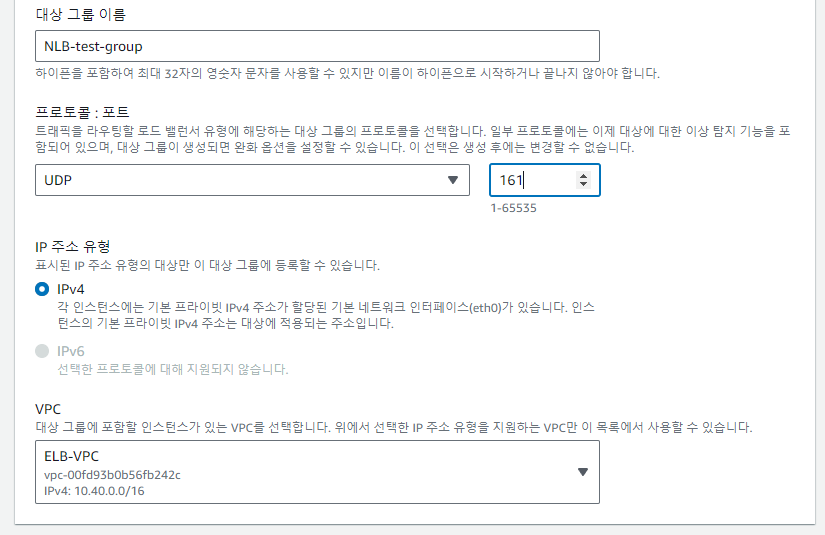

UDP 프로토콜을 통해 대상 그룹 생성

이름 지정한 후에 프로토콜을 UDP로 설정, VPC 지정

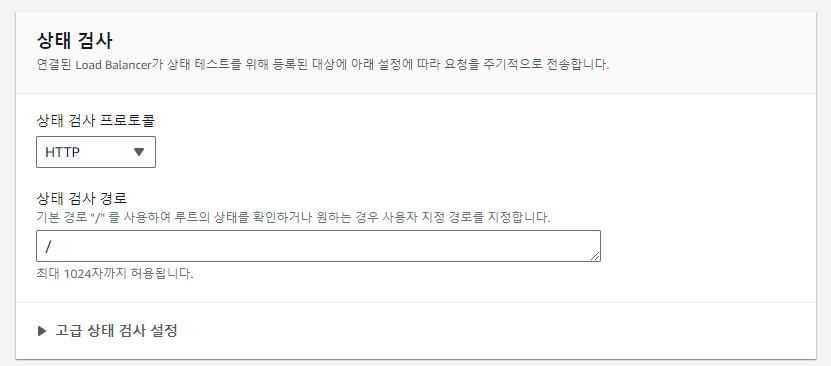

상태 검사는 HTTP로 지정

대상 그룹 지정 확인

-로드 밸런서 생성 / NLB 생성 /

이름 입력 [NLB] / 아래와 같이 설정 하고 생성

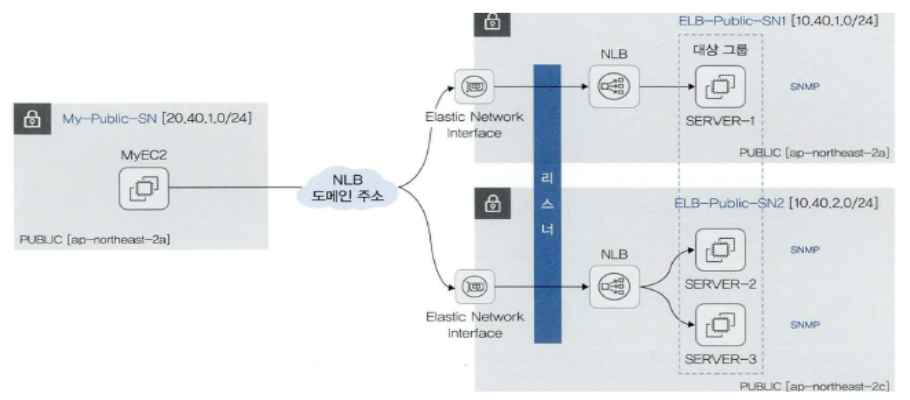

NLB 로드 밸런스 생성

유형을 네트워크로 설정

VPC 지정후 가용 영역 선택

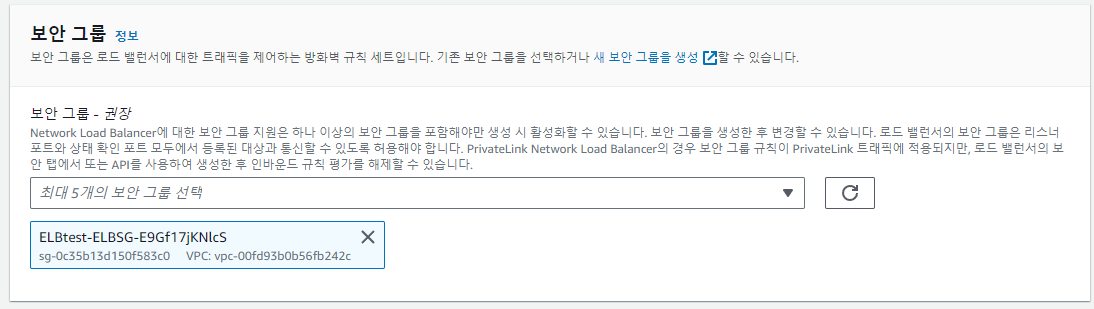

보안 그룹 선택

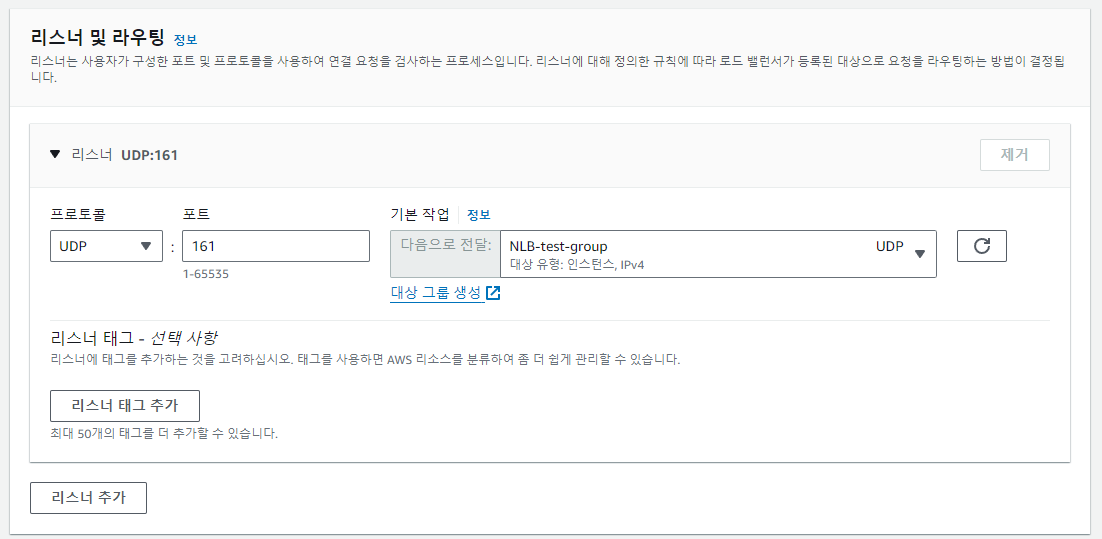

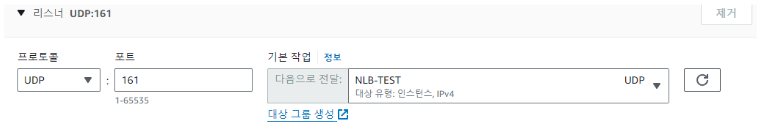

udp 프로토콜 선택후 생성한 대상 그룹 지정

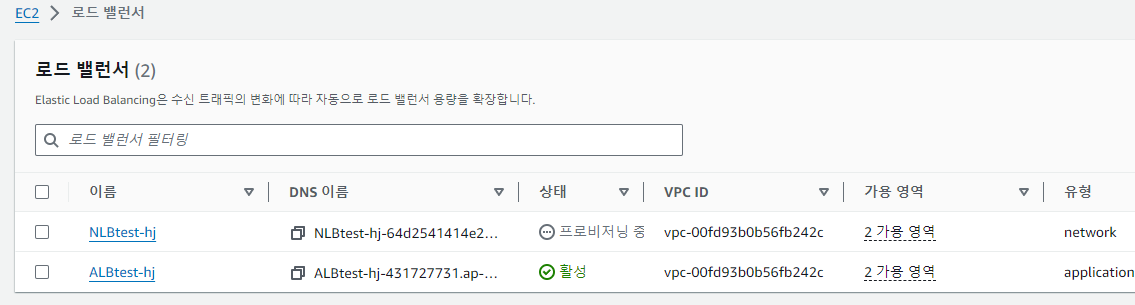

생성된 로드 밸런서 확인

*생성된 NLB 확인 및 DNS 이름 확인 및 변수 설정

$ NLB=NLB-6c664e38f058391a.elb.ap-northeast-2.amazonaws.com
- #NLBs1=3.37.146.27
- #NLBs2=13.125.26.93

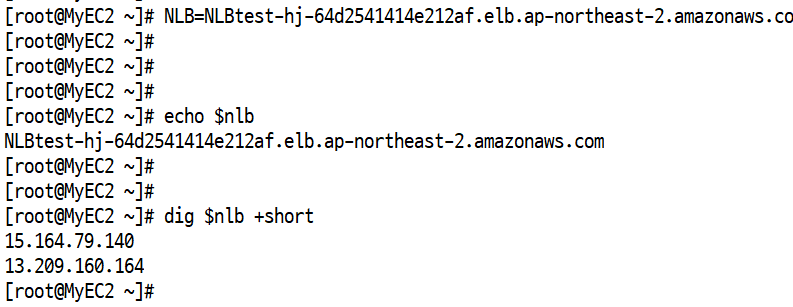

DNS 이름 복사: NLBtest-hj-64d2541414e212af.elb.ap-northeast-2.amazonaws.com

dig $nlb +short: ip는 유동적이여서 오래쓰면 자동으로 변경

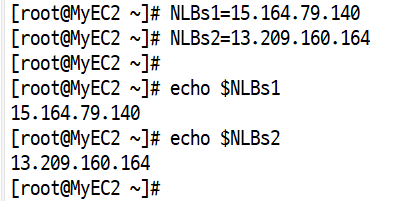

ip 변수 지정

*생성된 NLBs1, NLBs2에게 접속 테스트

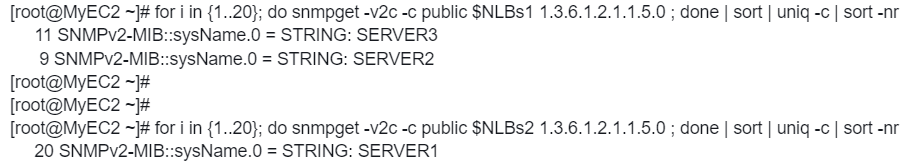

snmp 작동 test

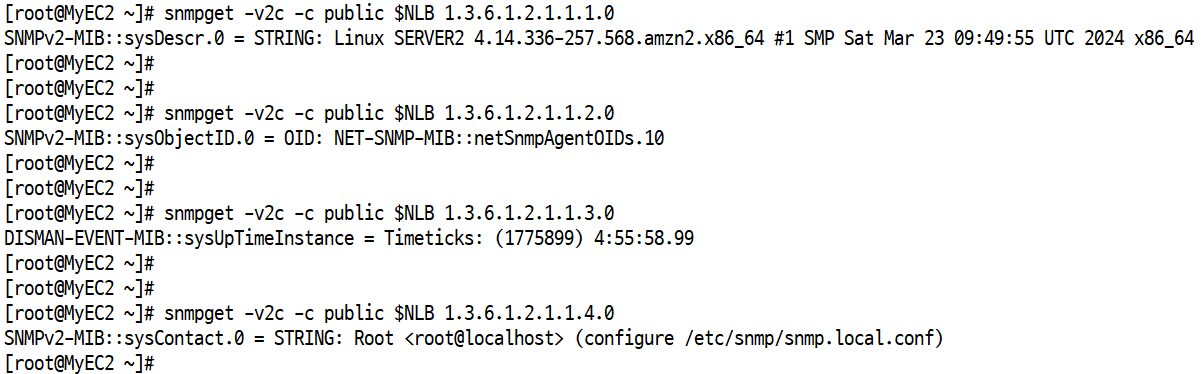

snmp 명령어를 통해 잘 작동하는지 테스트

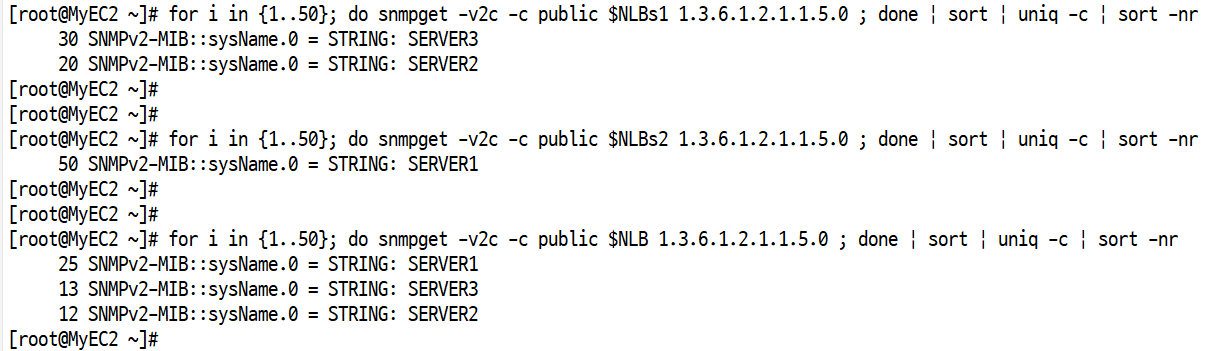

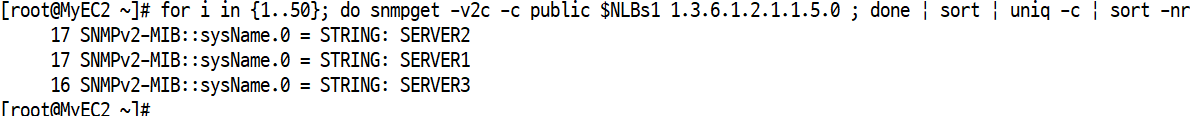

반복문을 이용해서 효과적으로 분산되는지 확인

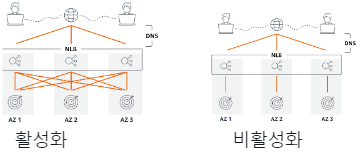

*NLB속성 탭 / 편집 / 대상 정책을 활성화 하면 아래 그림처럼 트래픽 분산이 더 원활하게 이루어짐.

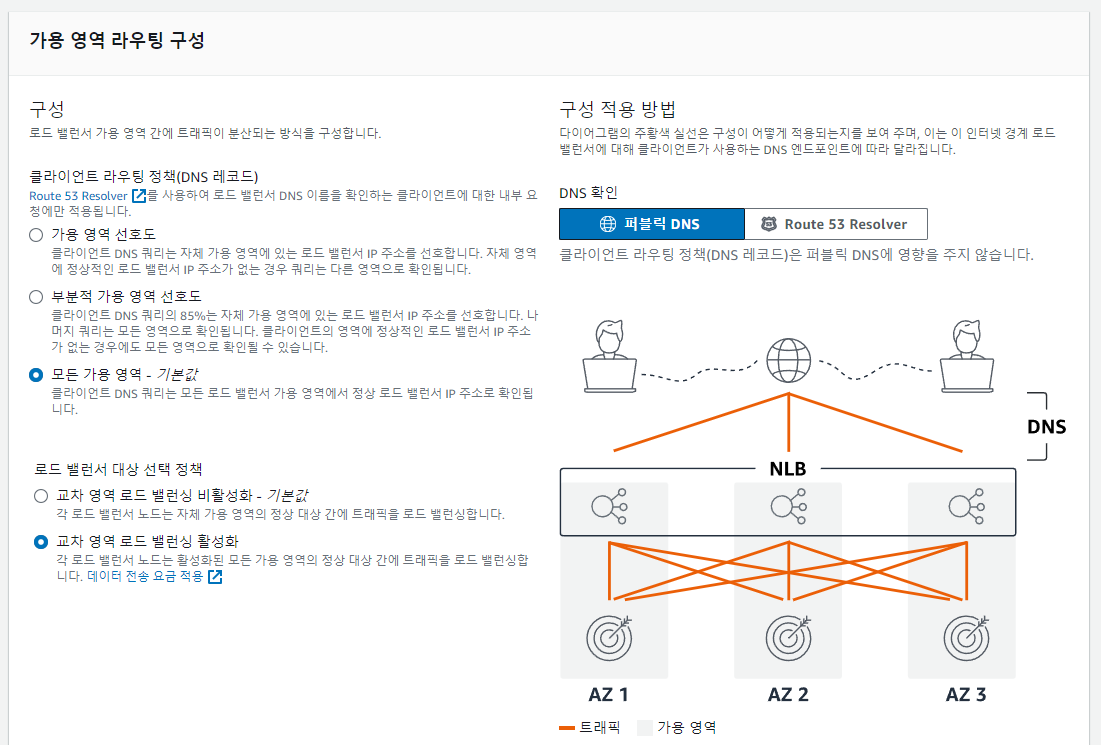

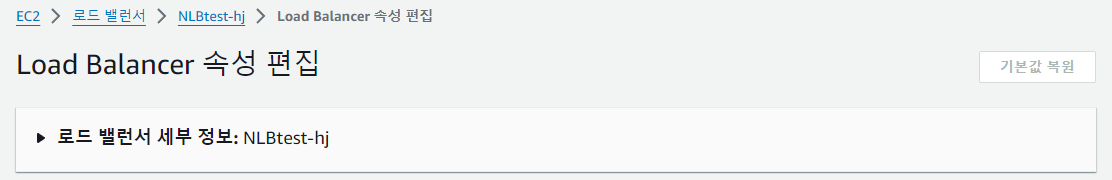

로드 밸런서 속성 편집

가용 영역을 트래픽이 몰리지 않게 설정( 교차 영역, 트래픽 분산 원활 )

속도가 균일하게 나오는 것을 확인

*자원 삭제

로드 밸런서 / 대상 그룹 삭제 / 스택 삭제하고 VPC에서 자원 확인

*NoSQL :

스키마가 없는 데이터 베이스 로서 문서를 저장하는 저장소 [값 - 이름]
스키마 란? DB에서 구조와 제약조건을 명시해 놓은것.(개체, 속성, 관계 및 조작에 관련된것)
속도가 빠름 (배포 속도), 확장이 쉬움, 조회가 빠름, 사용 한 만큼만 비용이 지불.

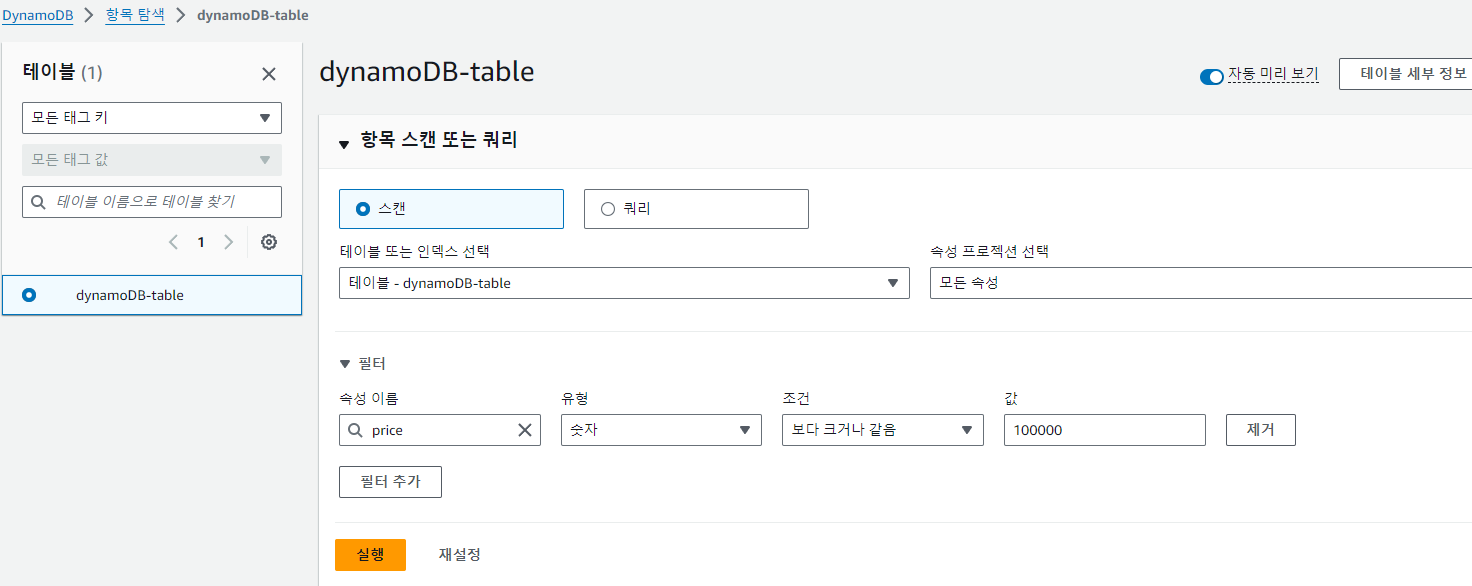

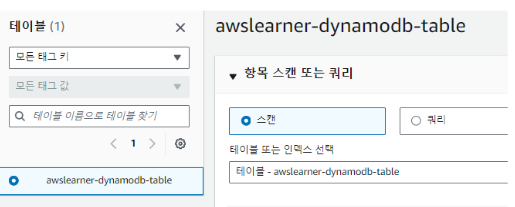

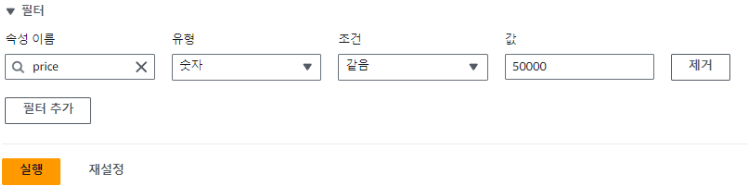

-데이터를 불러오는 방식은 두가지 ( 스캔 방식 / 쿼리 방식 )

스캔(Scan) 방식: 전체 데이터를 순차적으로 읽는 방식입니다.
쿼리(Query) 방식: 쿼리 방식은 구조화된 쿼리 언어를 사용하여 데이터를 검색하고 조작하는 방식입니다

*DB생성

테이블 생성 /

테이블 생성

dynamoDB 테이블 생성

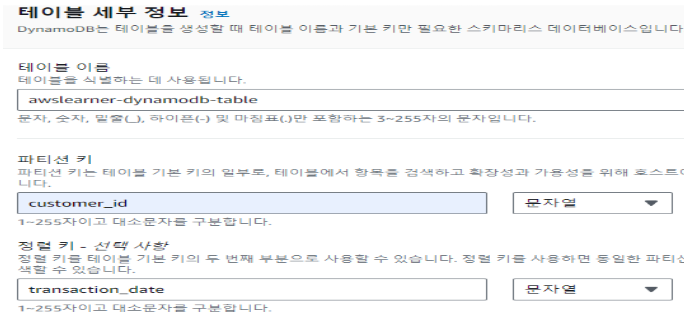

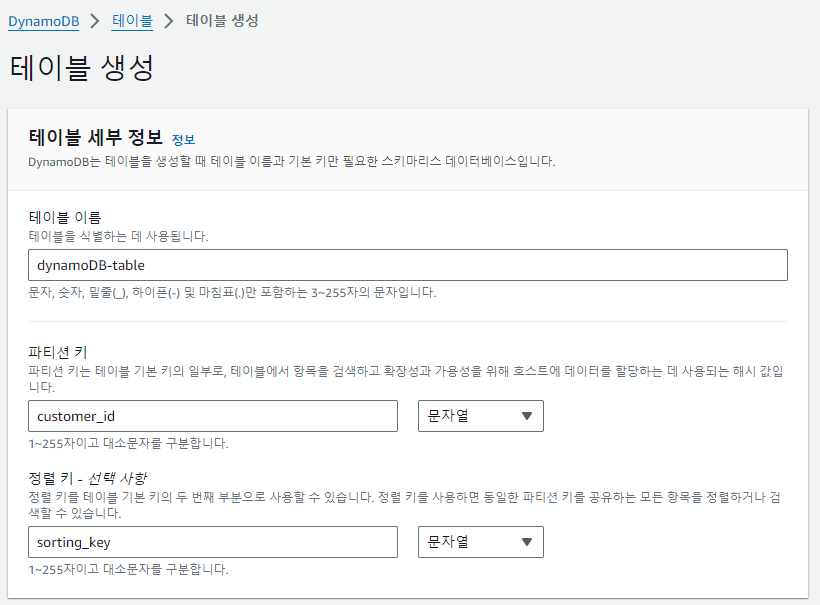

이름 지정 후 파티션 키(id)와 정렬 키(key) 지정

*콘솔에서 데이터 입력하기

생성된 테이블 클릭 / 표 항목 탐색 / 맨 아래 항목생성 /

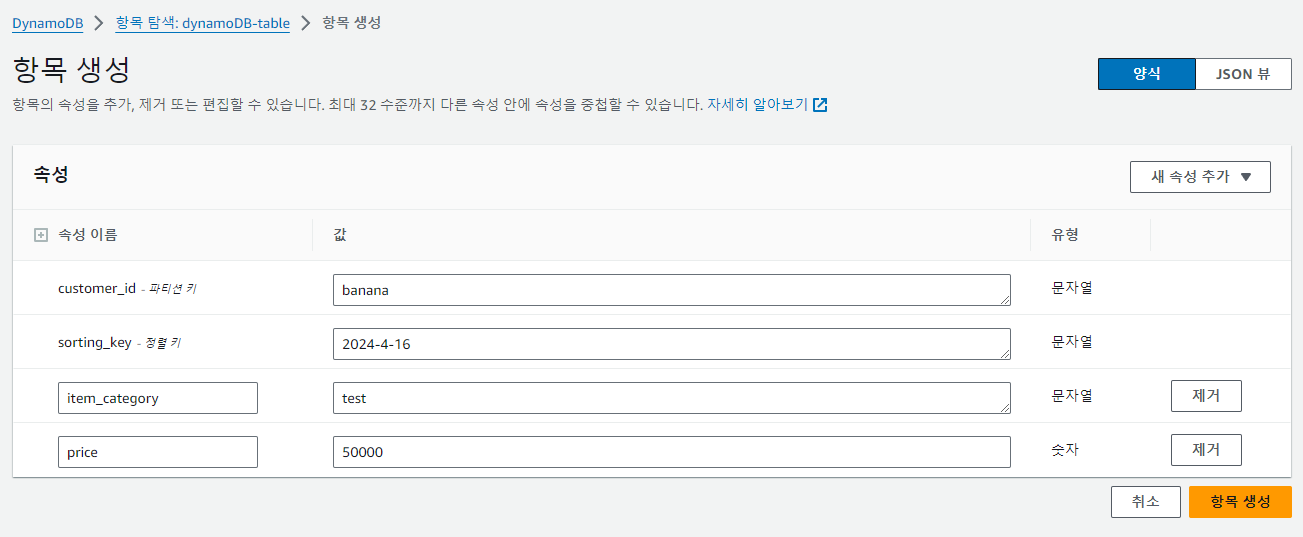

콘솔에서 테이블에 데이터 추가

항목 탐색에서 속성 편집을 이용하여 항목 추가

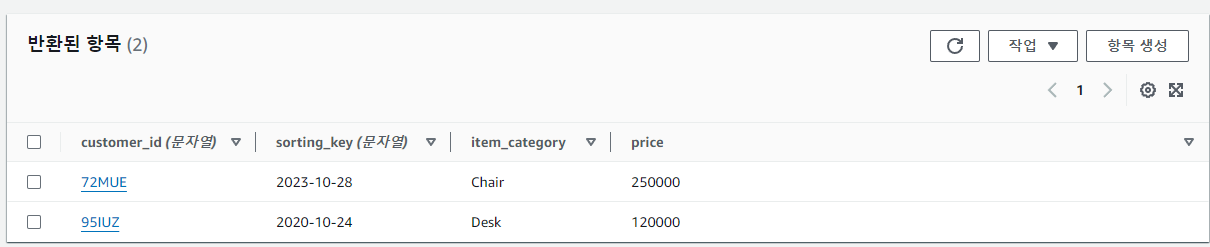

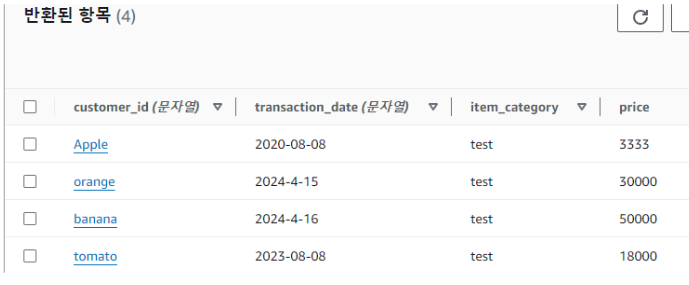

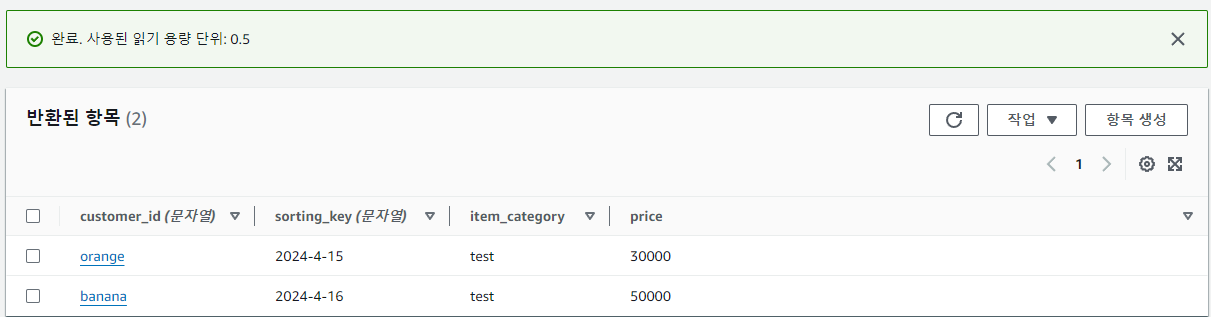

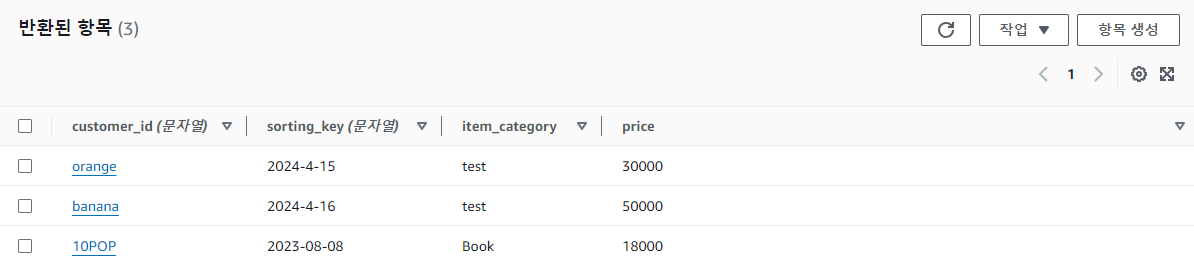

추가된 데이터 확인

*함수(Lambda)를 이용해서 데이터 입력

IAM 기능으로 이동
- 정책 생성
- 역할생성 / 람다 선택 / 다음 / 람다 함수 생성에서 역할 생성 한거 검색 , 선택 / 다음 /

IAM 기능에서 정책 생성(람다 함수를 통해 테이블 생성)

권한 지정( dynamoDB )

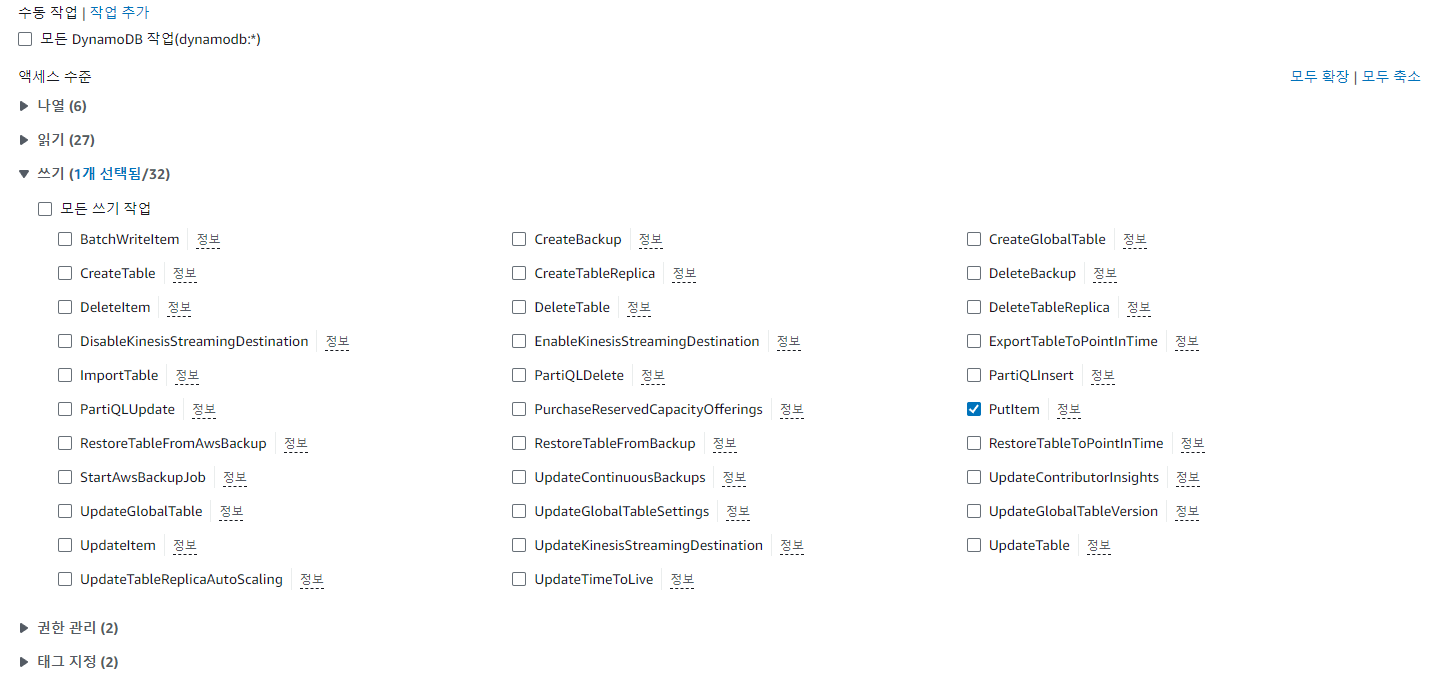

쓰기 권한 부여( putitem )

모든 리소스 허용

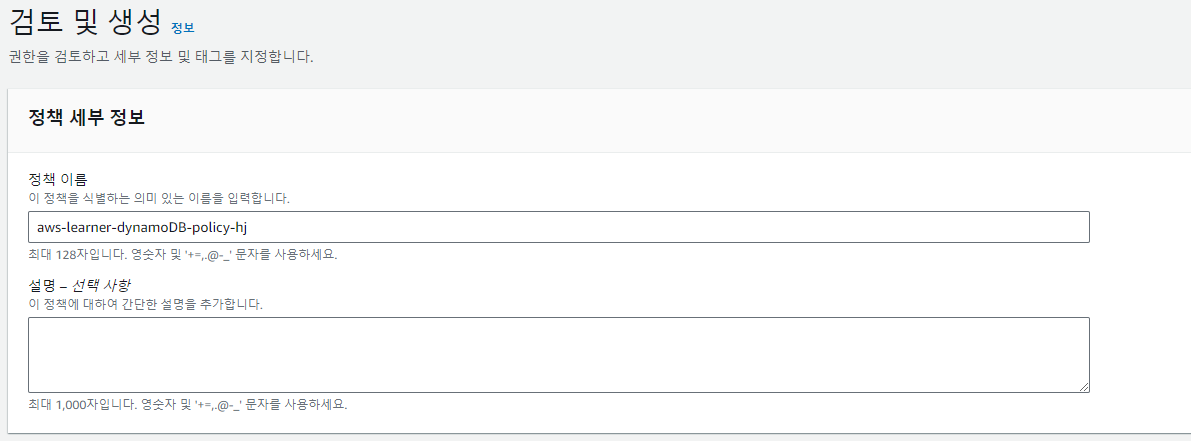

정책 이름 지정

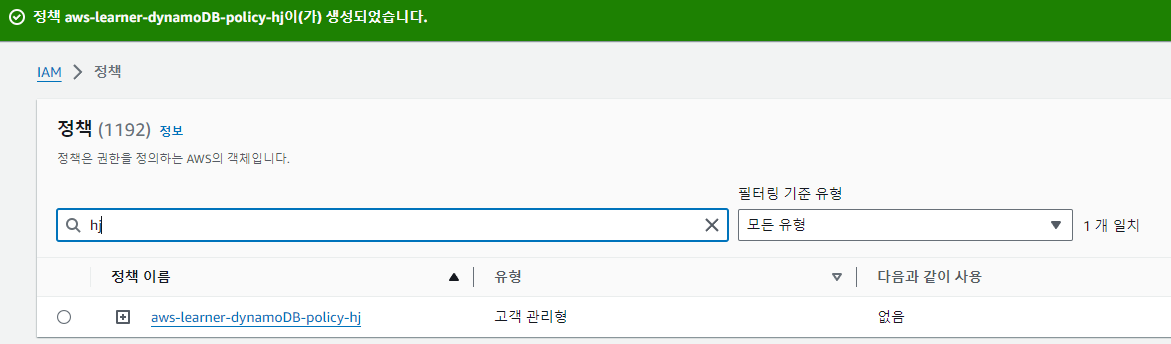

정책 생성 확인

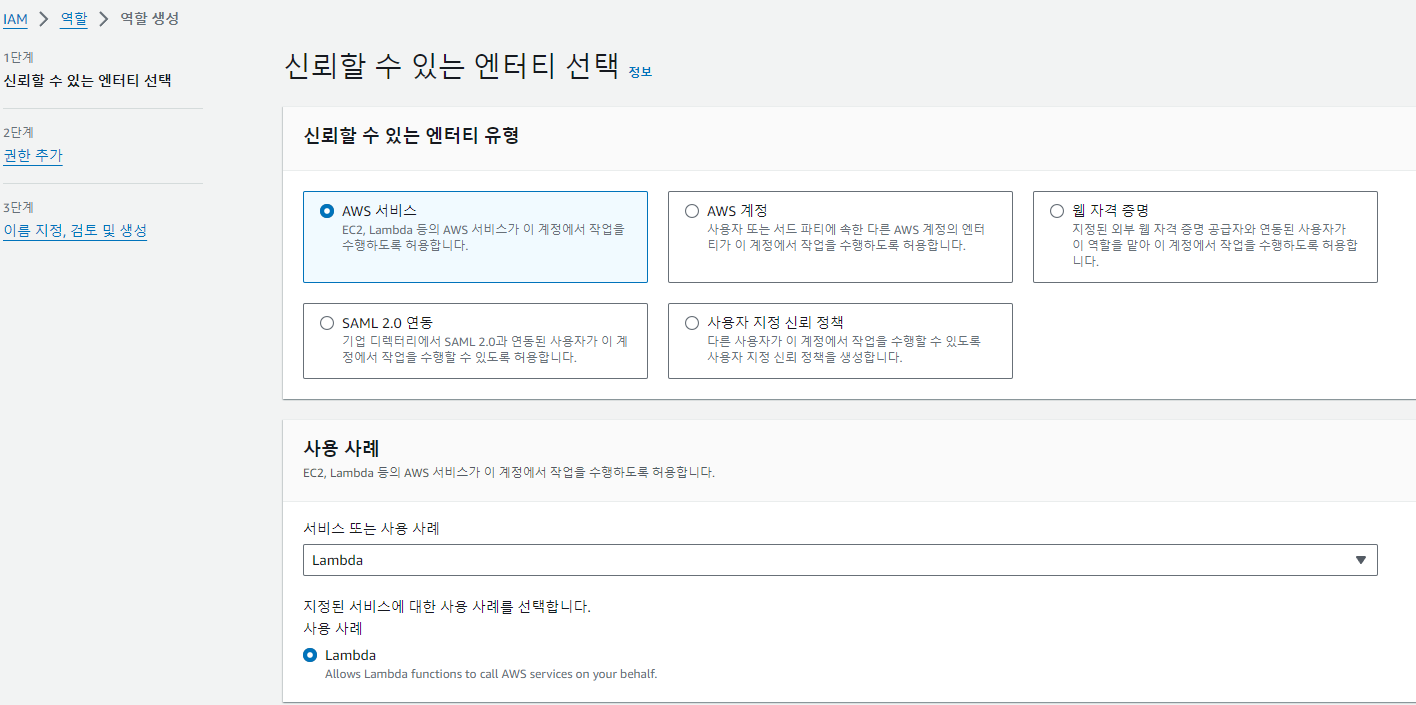

역할 생성(람다 함수를 통해 테이블 생성)

람다 서비스 선택

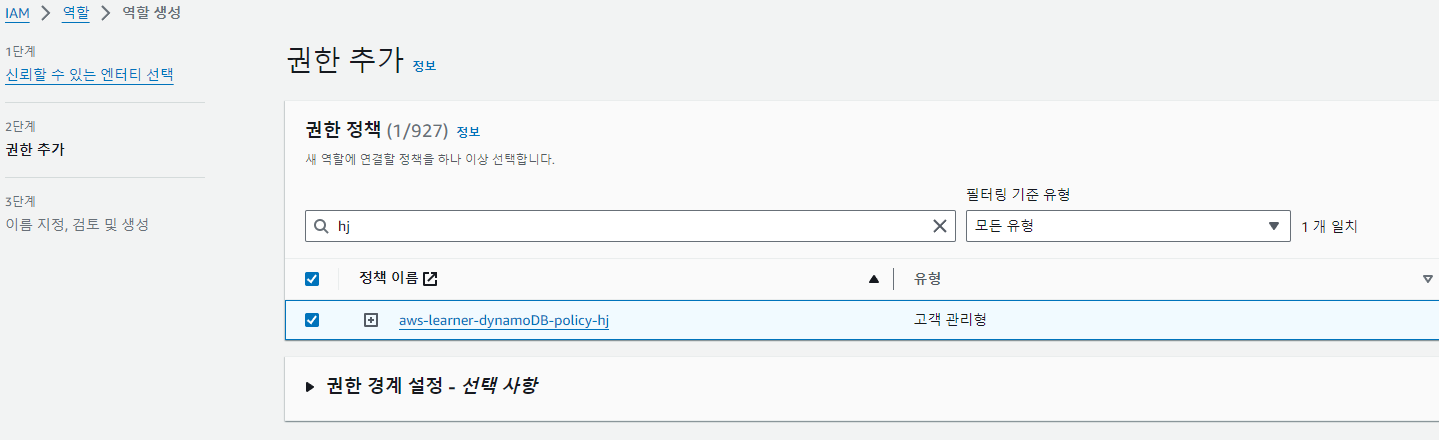

생성한 정책 선택

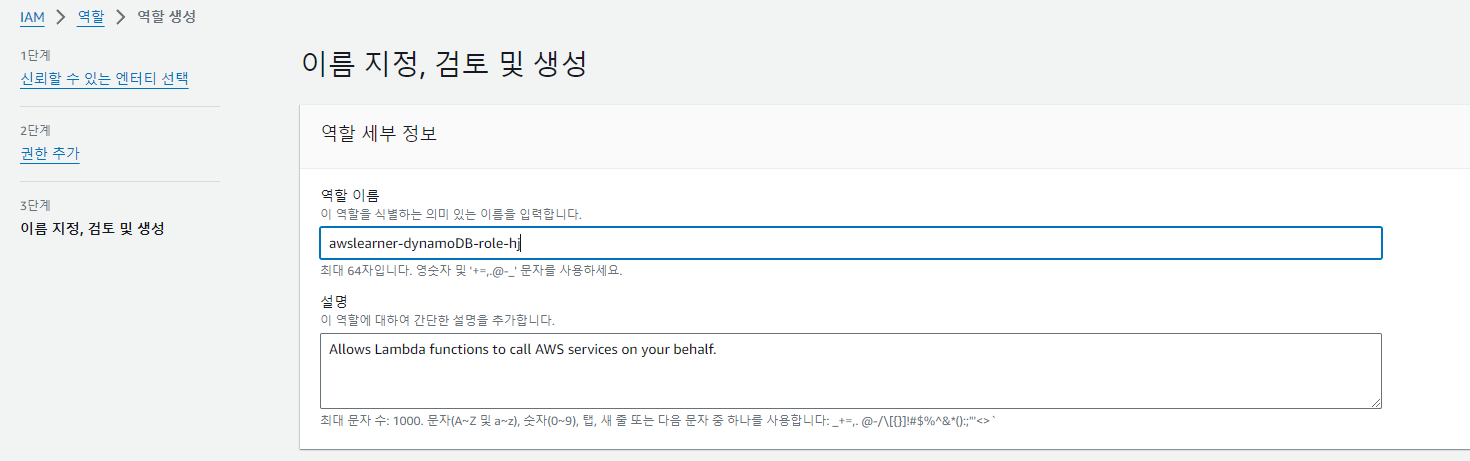

역할 이름 지정

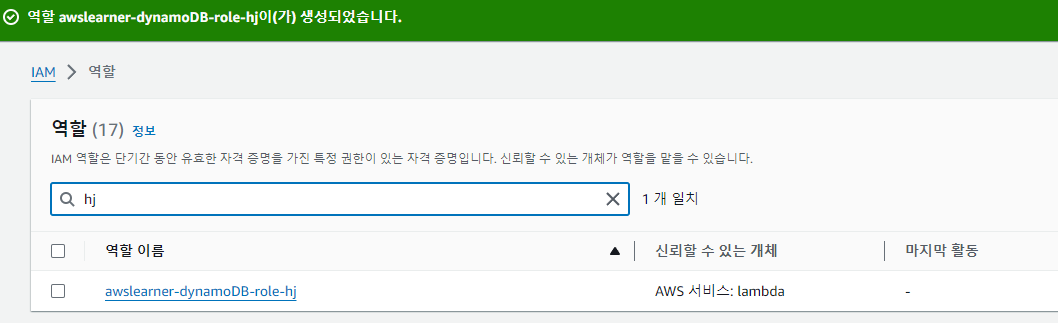

생성된 역할 확인

람다 함수를 이용해서 데이터 추가

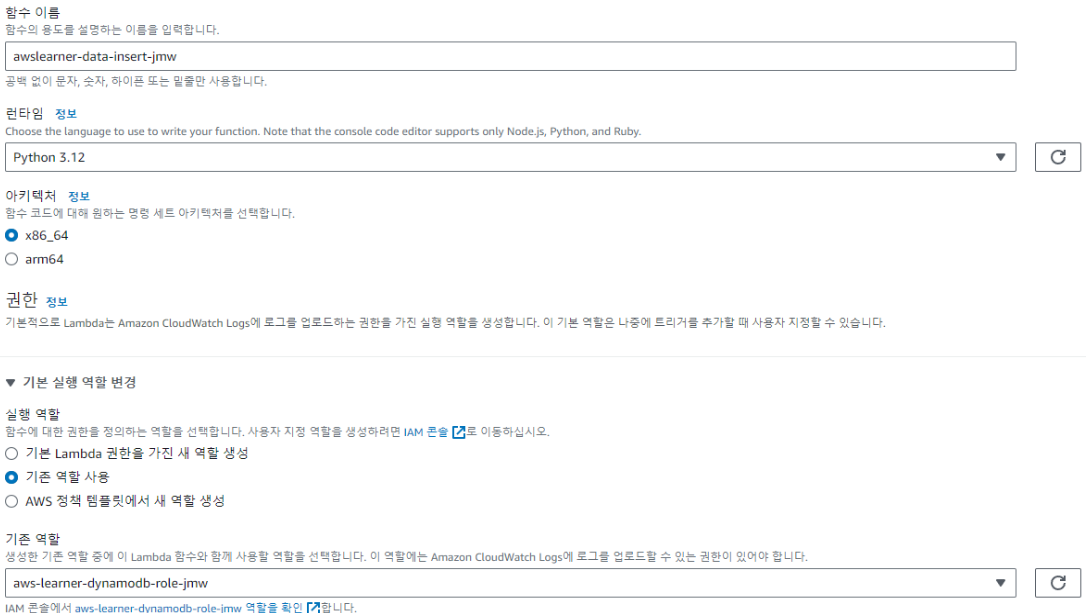

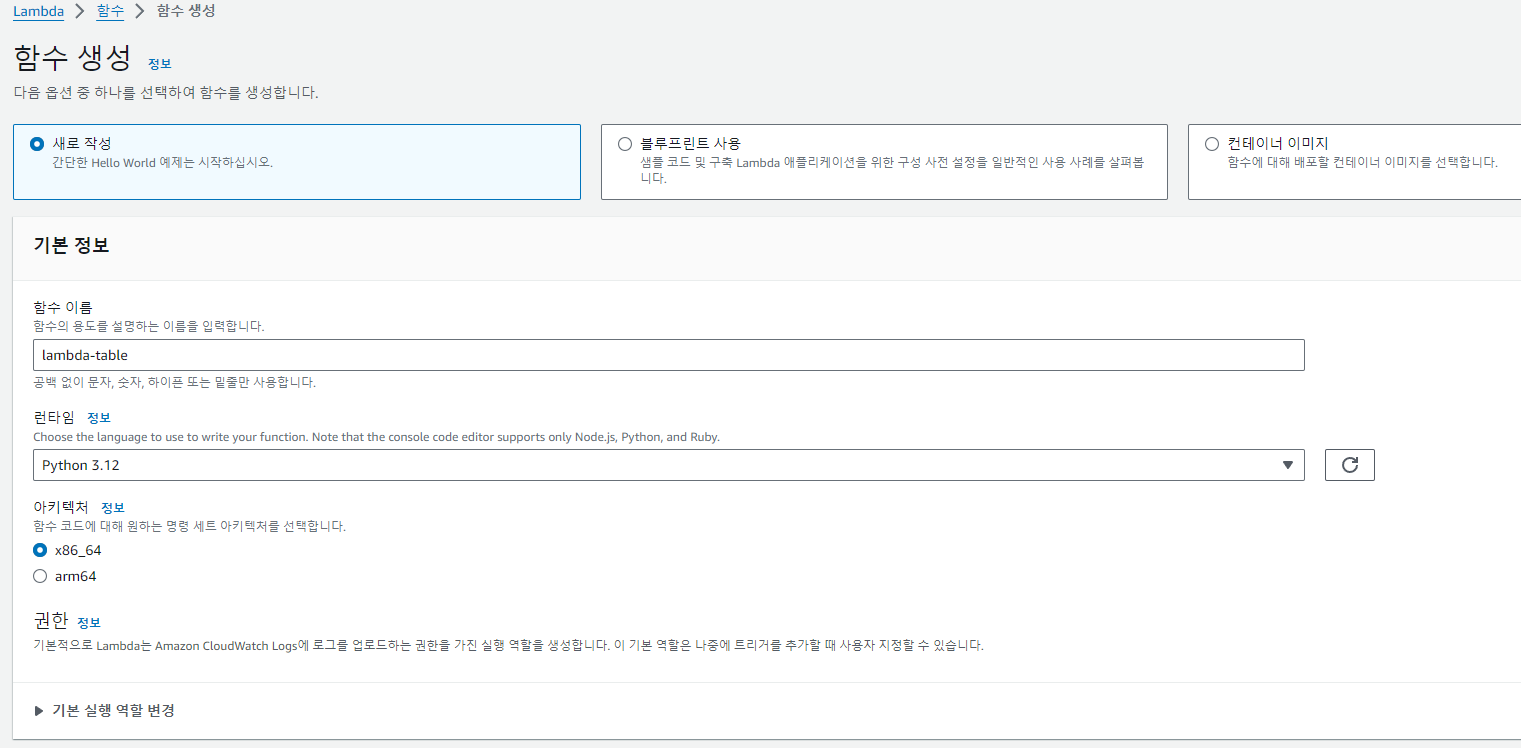

람다 함수 생성( 이름 지정, 파이선으로 선택 )

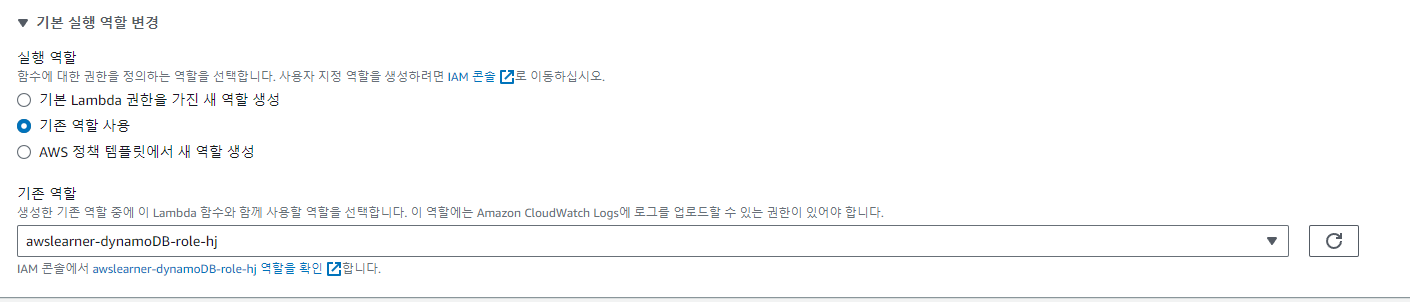

기존 역할 사용에서 생성한 역할 선택

*입력 후 TEST 클릭 TEST 진행 하고 잘 되면 Deploy 하고 배포가 성공이 되면 DynamoDB 창에 업로드 된것 확인

람다 함수에서

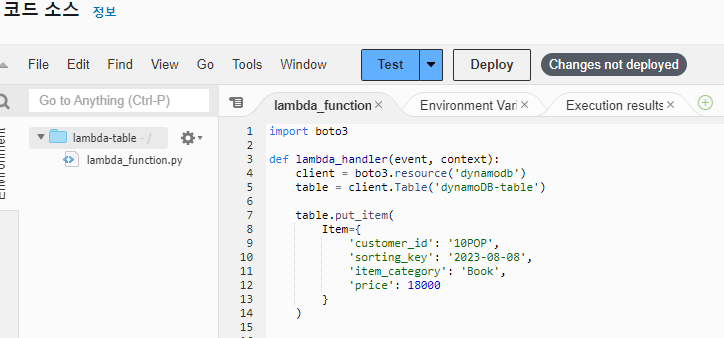

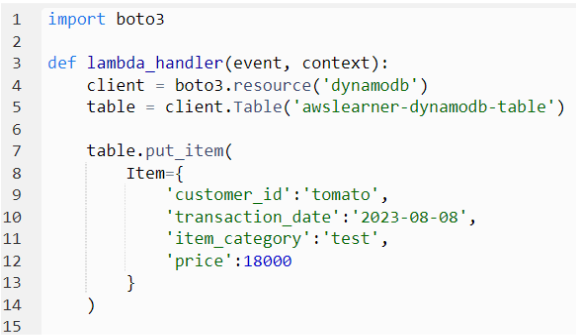

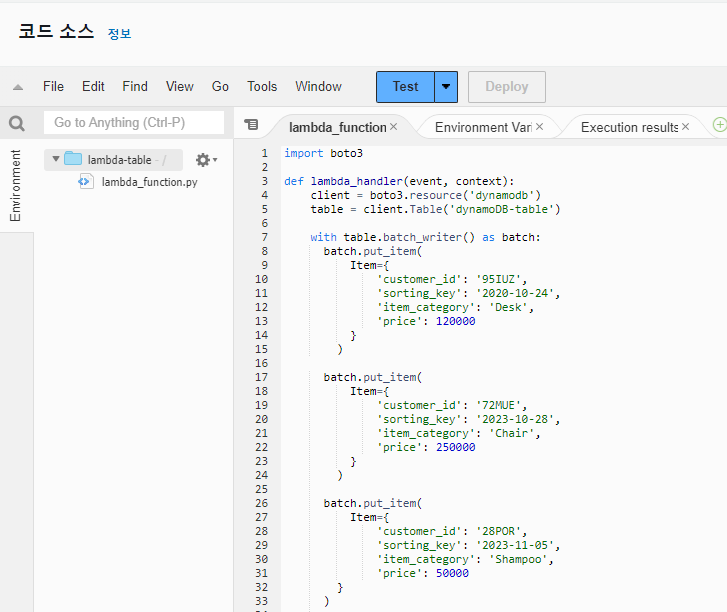

테이블 입력 코드 작성 후 배포

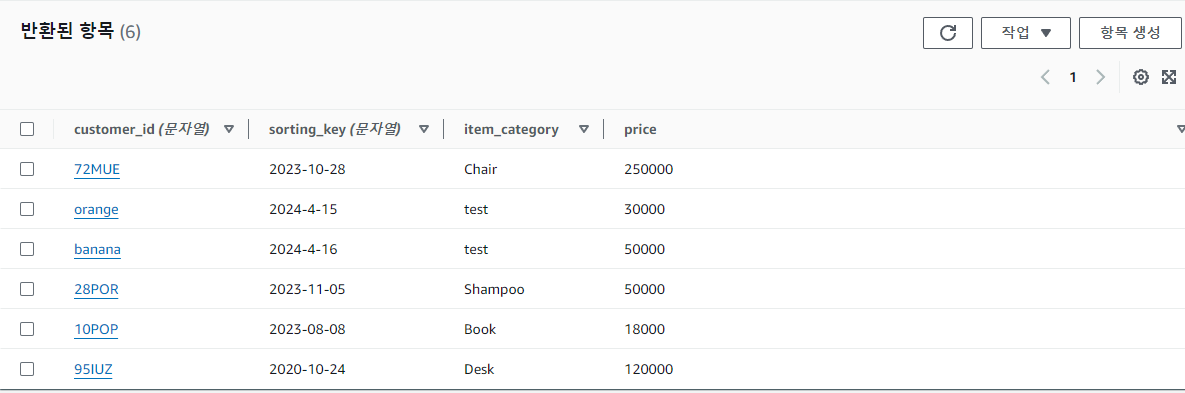

생성된 항목 확인

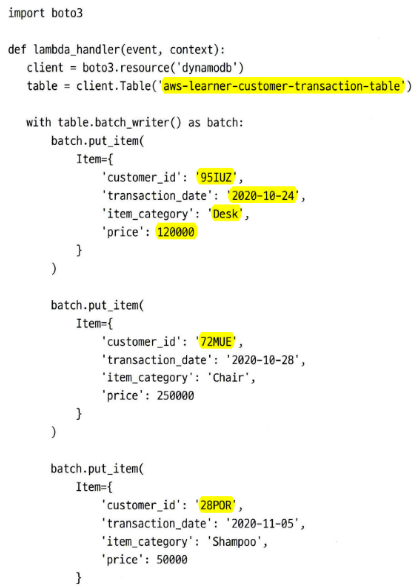

*현 상황에서는 대량의 데이터는 업로드가 안됨. 대량의 데이터 업로드를 하려면 위에서 생성한 정책을 수정

IAM / 정책 / 생성한 정책 검색 [aws learner~~~jmw] / 정의된 권한 [서비스 클릭] /
- 권한 더 추가 클릭 / 서비스 [DynamoDB 선택 ] 아래 처럼 쓰기권한 추가

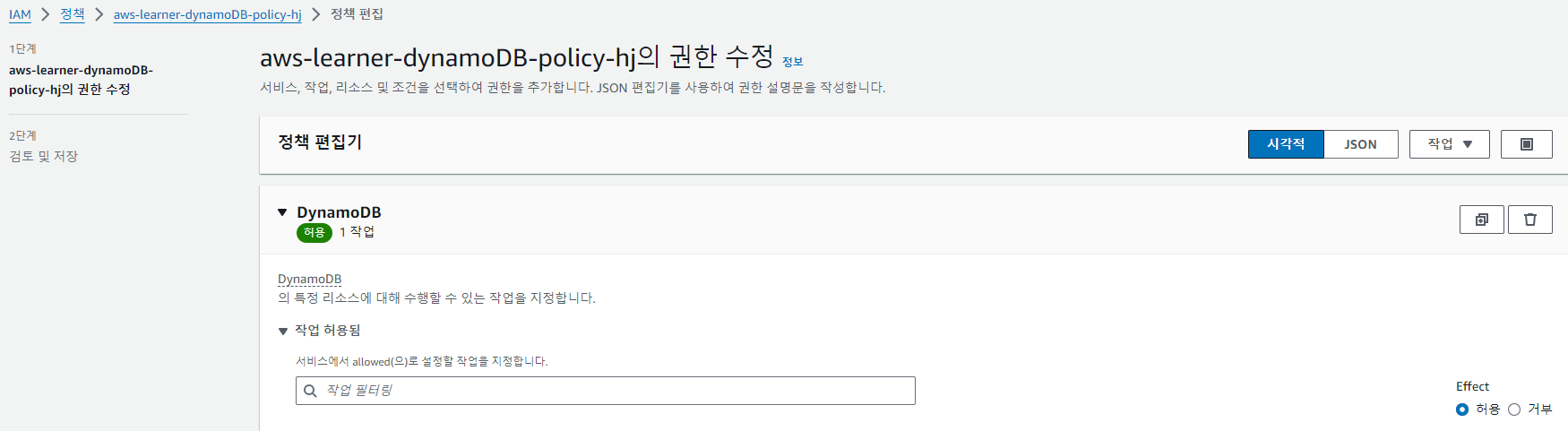

aws-learner-dynamoDB-policy-hj 정책 수정의 권한 수정(대량의 데이터로 테이블 작성)

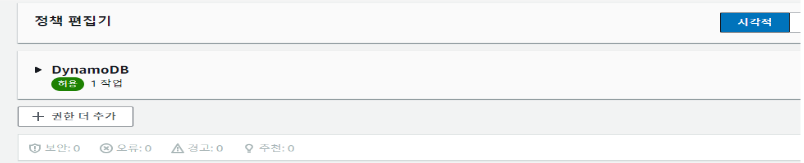

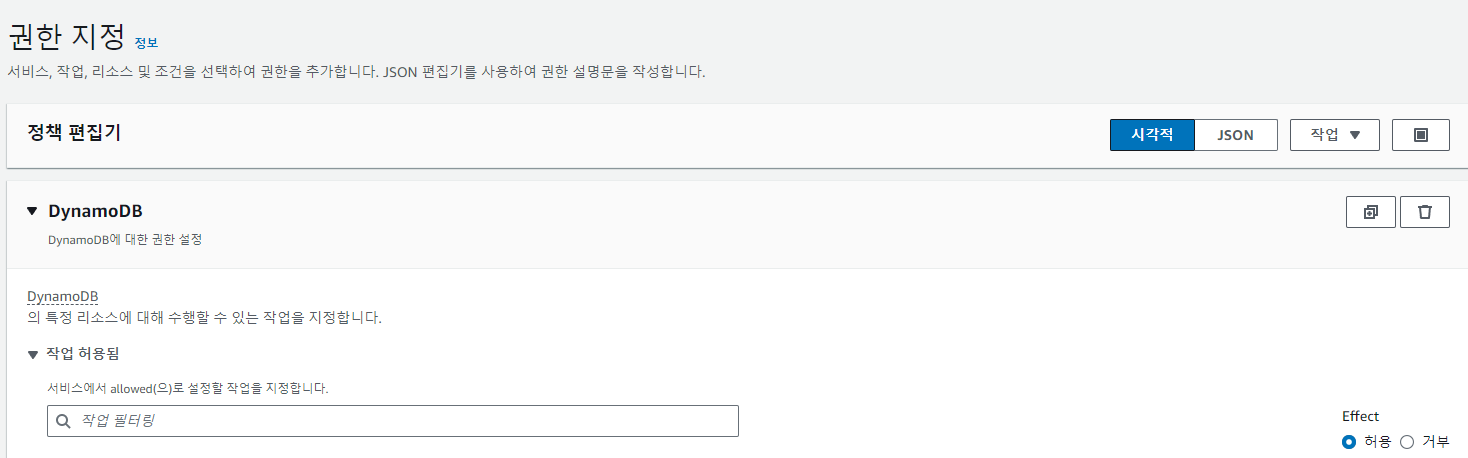

정책 권한 수정(정책 편집기: 시각적으로 변경)

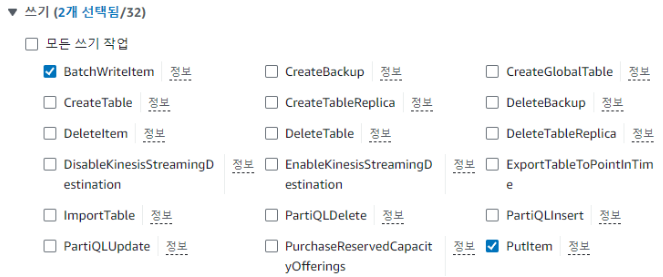

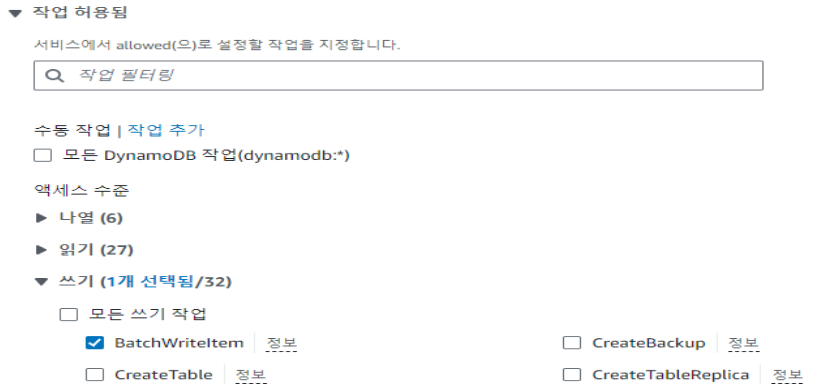

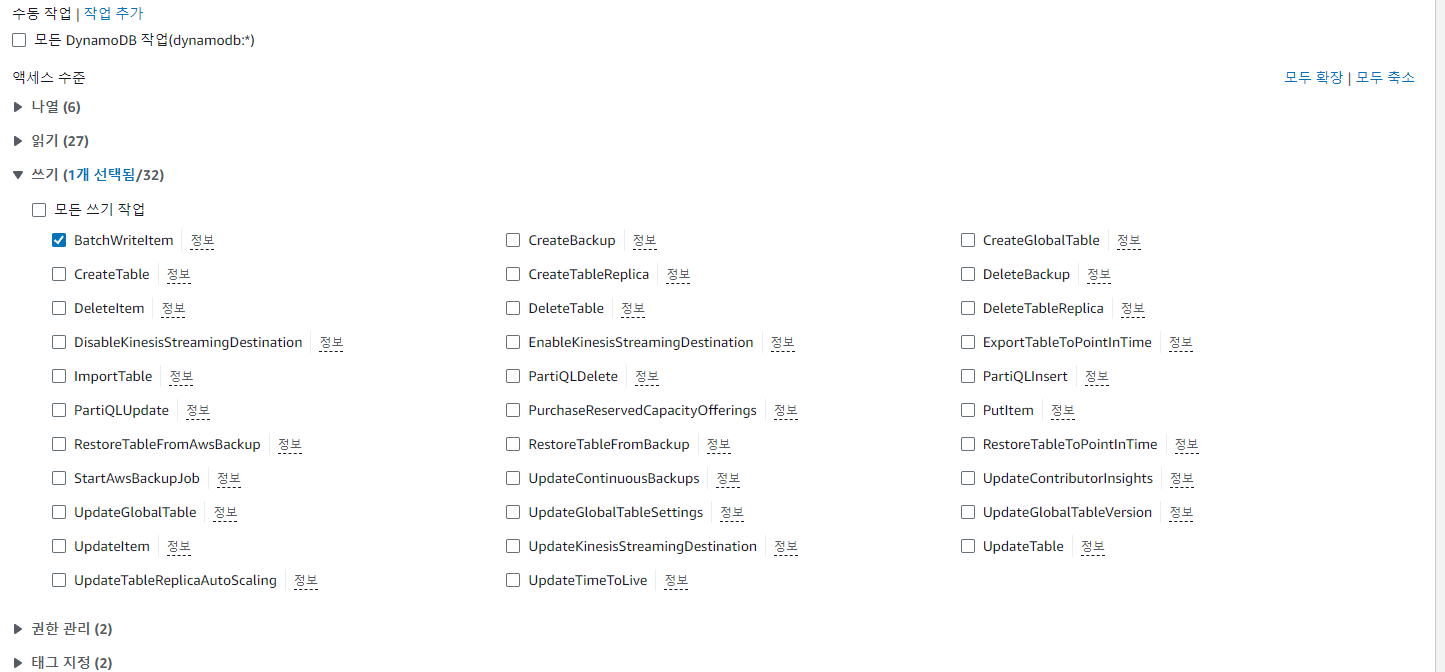

쓰기 권한 수정(batchwriteltem 선택)

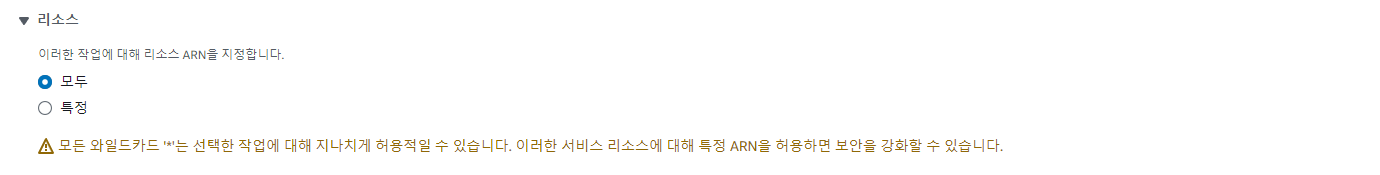

리소스 모두에게 부여

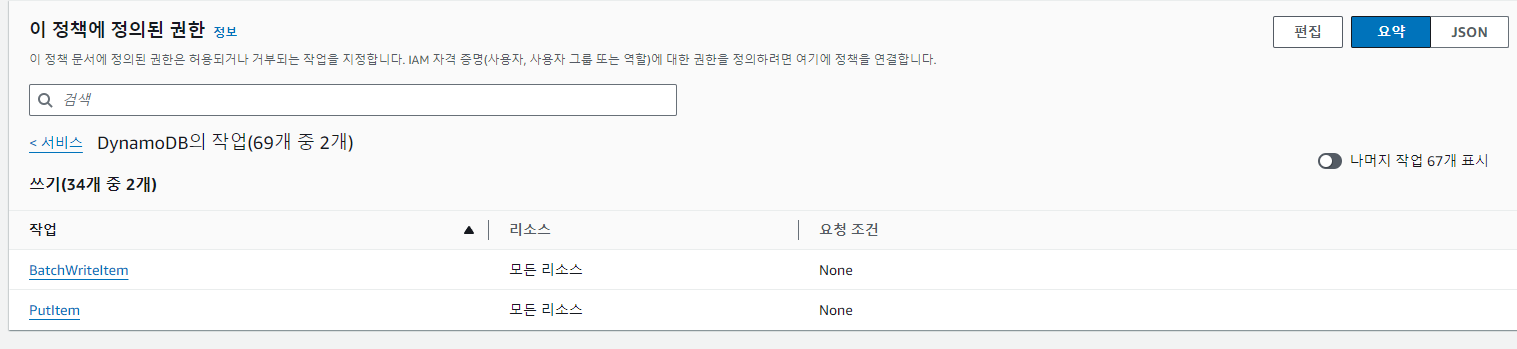

편집한 정책 권한 확인
