네트워크 장비

Paya·2024년 2월 4일

물리 계층

리피터와 마찬가지로 전기적 신호 증폭

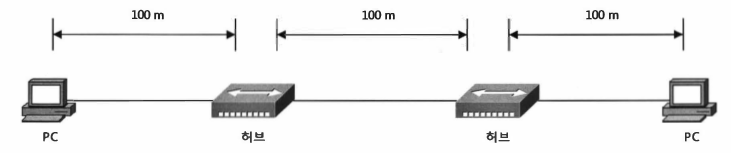

LAN 전송거리를 연장시키고, 여러 대의 장비를 LAN에 접속할 수 있도록 함(멀티 포트 리피터)
가까운 네트워크 대역 (여기서는 물리적으로만 연결) (2계층 아님 = MAC주소 모름)

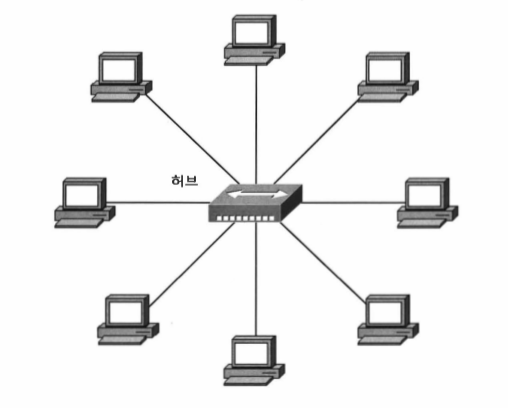

멀티 포트(포트가 여러 개) : 한번에 많은 디바이스를 연결할 수 있는 기능으로, 1개의 포트에 한대의 디바이스가 할당됨
단순히 디바이스 수에 따라 데이터 전송 대역을 분리하는 역할만 함. 예를들어, 10Mbps를 제공하는 이더넷에 8포트 허브로 PC를 연결시킬 경우 각 PC는 1.25Mbps의 대역폭만을 사용하게 되는 것.
허브로 연결된 네트워크에서 하나의 디바이스에서 전송된 데이터 프레임을 허브로 연결된 모든 디바이스에게 전부 전송하는 플러딩(flooding)이 발생
충돌이 많이 발생하여 하나의 허브에 많은 디바이스를 연결할 수 없음
허브에 연결된 장비들은 하나의 Collision domain(충돌 영역) 안에 있음
지금은 잘 쓰이지 않는 구시대 장비

*통상적으로 허브는 더미 허브와 스위치 허브로 나눠짐. 일반적으로 더미 허브를 허브라 칭하고, 스위치 허브를 스위치라고 말함.

허브, 브릿지, 스위치 모두 같은 네트워크 대역을 연결하지만, Collision domain(충돌 영역)에 차이가 있음

브릿지 & 스위치는 MAC 주소와 해당 장비의 포트 번호가 기록된 MAC 주소 table을 활용하여 목적지에게만 Frame을 전송

더미 허브가 모든 영역에 노드들에게 영향을 미치는 문제점을 해결한게 바로 스위치(스위치 허브)

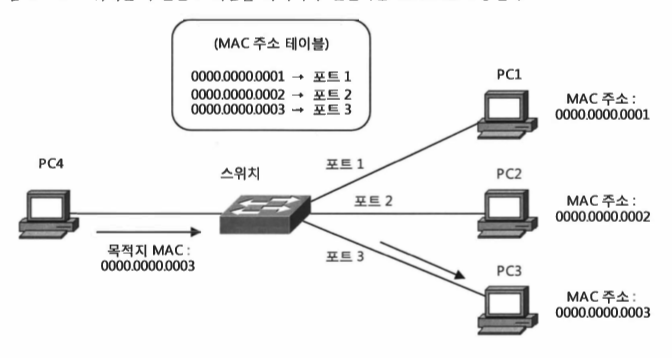

자신에게 연결된 디바이스들의 MAC 주소와 포트 번호가 기록된 MAC 주소 테이블을 가지고 있음 → 목적지 MAC 주소를 가진 디바이스가 연결된 포트로만 프레임을 전송
자신의 테이블에 없는 목적지를 가진 패킷이 오면 해당 패킷을 연결된 모든 장치에 포워딩 (허브와 동일)
Ethernet 장비를 물리적으로 연결하고, Frame의 전송거리 연장 (허브와 동일)
스위치는 각각의 포트가 하나의 Collision domain(충돌 영역)에 있음

다른 네트워크 연결

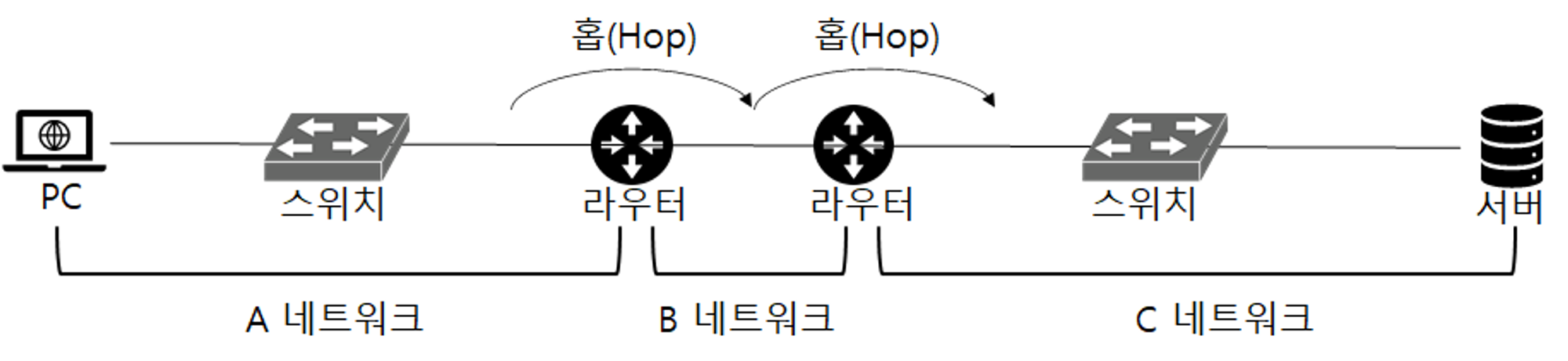

수신한 패킷의 목적지 IP 주소를 보고, 가장 적절한 통신경로를 이용하여 다른 통신망으로 전송 (라우팅)
경로배정표에 따라 다른 통신망을 인식하여 경로를 배정하며 수신된 패킷에 의하여 다른 통신망 또는 자신이 연결되어 있는 통신망 내의 수신처 (노드)를 결정하여 여러 경로 중 가장 효율적인 경로를 선택하여 패킷 전송
라우터의 기본 기능은 경로 결정, 경로에 따른 패킷 전송
브로드캐스트 전송을 차단 (네트워크 대역이 넓음)

ISP 업체에서 제공하는 한 개의 인터넷 IP 주소로, 여러 대의 컴퓨터, 노트북, IP폰 등이 인터넷을 공유할 수 있는 기능을 제공
공유기를 사용하면 ISP에서 할당받은 하나의 공인 IP 주소를 내부 네트워크에서 여러 개의 IP 주소로 변환 사용가능하기 때문에, 한 대의 컴퓨터에서만 인터넷 접속이나 외부 네트워크와 연결되던 것을 내부 IP 값으로 최대 253대까지 동시에 인터넷 접속이 가능

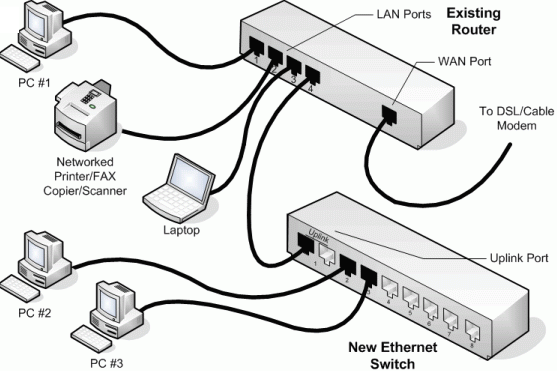

공유기에는 보통 1개의 WAN 포트와 4개의 LAN 포트가 있는데, 외부에서 들어오는 공인 IP의 LAN 선을 WAN 포트에 연결하고 나머지 LAN 포트들은 내부 IP (ex 192.168.0.~)로 사용할 장치들에 LAN 선을 연결하는 것이 일반적
