HW적인 기본 개념 알아보기 1

신호와 주파수

---

주파수

• Frquency
• 1Hz = 1초 1회 진동

신호

• AC: 교류 (Analog 신호)
• DC: 직류 (Digital 신호)
• 아날로그 신호에 디지털 신호도 포함되어있음

Ground. GND

• 해당 회로의 0V 기준
• GND를 아날로그(AGND)와 디지털(DGND)을 따로 둘때가 있음.

초간단 회로이론

---

옴의 법칙

• V = IR
  - V: 전압
  - I: 전류
  - R: 저항
• V = IR에서 R은 I에 대한 수도꼭지인 샘
• I는 R이 적은 곳으로 흐르는 성질이 있음

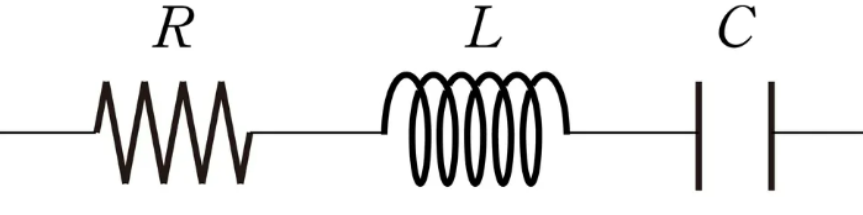

RLC

• R: 저항
  - Ω: 옴
  - 주파수가 어떤지는 신경안씀
• L: 인덕터
  - 느린 주파수 Pass. 빠른주파수에 저항
  - DC만 지나다님 (거북이)
  - LPF 에 쓰임
• C: Cap
  - F: 패럿
  - 빠른 주파수 Pass. 느린 주파수에 저항
  - AC만 지나다님 (토끼)
  - HPF에 쓰임

Transistor

---

TR: Transistor

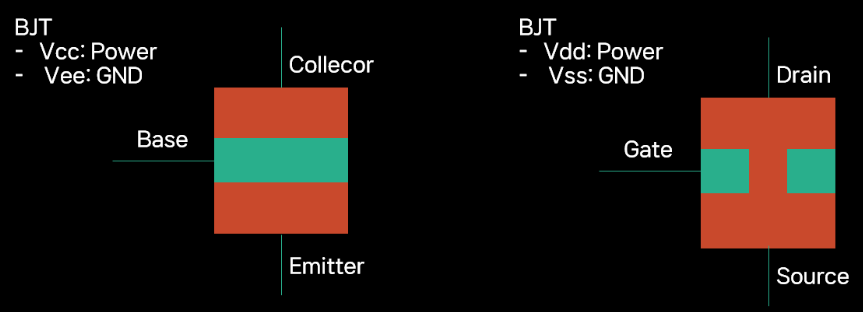

• 종류는 크게 BJT, FET로 두가지로 볼수 있으며, 각 NPN, PNP 버전으로 따로있음
• BJT
  - TTL 회로
  - 전류(C)로 전류(C) 제어
  - 증폭기(Amplifer)로 사용
• FET
  - CMOS 회로
  - 전압(V)으로 전류(C) 제어
  - 속도가 느려서 스위치로 사용함
  - Logic 으로 짤 때 사용
  - MOSFET (Metal Oxide FET): Gate에 절연체 추가
  - nMOS: npn (default On)
  - pMOS: pnp (default Down)


Pull up, Pull down

---

Pull up: 높은 전압에 연결된 저항
Pull down: 낮은 전압에 연결된 저항

High impedence : Floating

• Pin에 아무세팅도 안해도 0V도 3V도 아닌 애매한 상태에 놓이게되는 데 이걸 Floating 이라 함
• 이 상태에서 Pull up 저항을 달면 평상시 High가 되는거고, Pull down 저항을 달면 Low가 됨

논리회로

---

N: not

• return 값이 반대

X

• exclusive: 연산과정이 반대

AND, OR, NOT은 논리연산 그대로 진리표가 되어있음
