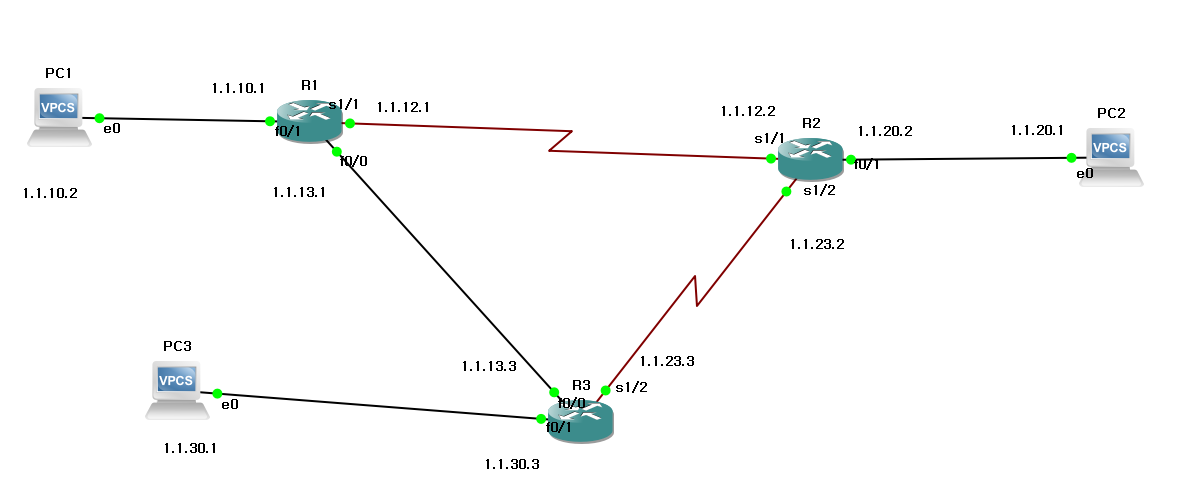

실습 1
EIGRP는 DUAL(Diffusing Update Algorithm)라는 알고리즘을 사용하여 네트워크 경로를 계산하고 최적의 경로를 선택함
FD (Feasible Distance)
현재 라우터에서 특정 목적지 네트워크까지의 최적 메트릭
AD (Advertised Distance)
넥스트홉 라우터에서 목적지 네트워크까지 메트릭, RD(Reported Distance)라고도 함
R1에서 목적지 네트워크(1.1.20.0/24) 의 관계를 표현해보면
R1에서 1.1.20.2 (FD/AD) 확인
sh ip eigrp topology

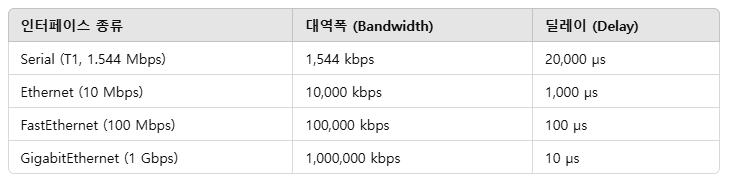

FD,AD metric 계산하기
Metric: (BW+DLY) * 256
BW = 10^7 / 경로 중 가장 작은 대역폭
DLY = 목적지까지 가는 경로상의 모든 지연값의 합 / 10
FD의 계산값
BW = 10^7 / 1,544 =6,476
DLY= (20,000+100) / 10 = 2,010 #(Serial+FastEthernet)
FD : (6,476+2,010) * 256 = 2,172,416
AD의 계산값
BW = 10^7 / 100,000 = 100
DLY= 100 / 10 = 10 #FastEthernet
FD : (100+10) * 256 = 28,160

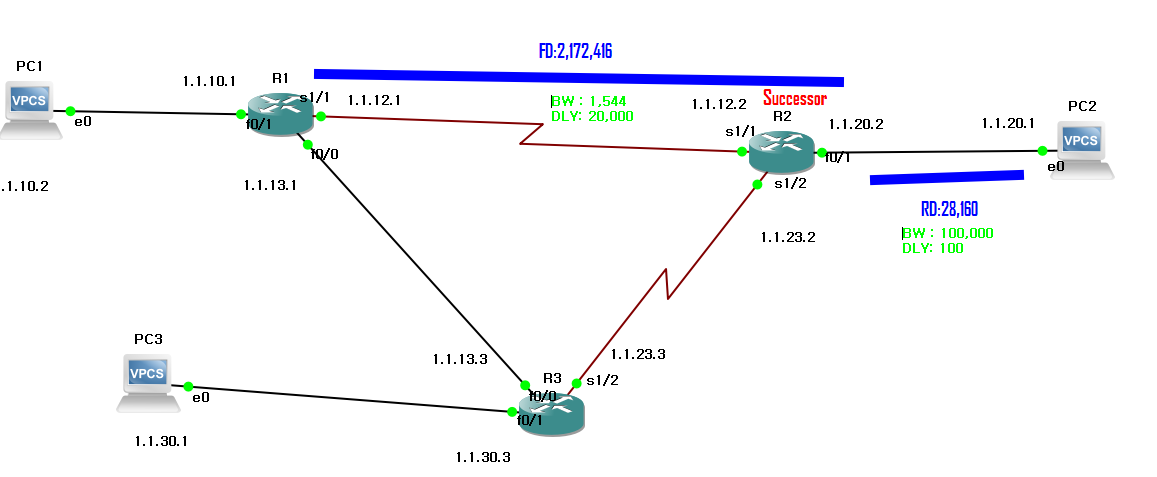

현재 관계를 표현하면
R2는 Successor
최적 경로상의 넥스트 홉 라우터
실습 2
ECMP(Equal-Cost Multi-Path)
하나의 목적지에 대해 여러 경로를 동시에 사용할 수 있게 해주는 라우팅 기법
경로들이 동일한 비용일 때 사용
라우팅 프로토콜에서는 다 가능 (BGP 제외)
R2에서 목적지 네트워크가 1.1.13.0 일때
s1/1과 s1/2둘다 cost 값이 같다
R2# sh ip route eigrp
FD 값이 같고 경로가 2개인것을 볼 수 있다.
경로를 1개로 바꾸기
R2(config)#router eigrp 1
R2(config-router)#maximum-paths 1
확인
sh ip route eigrp
1.1.13.0 대역으로는 이제 1.1.12.1 방향으로만 핑 전송이 가능하게함
maximum-path 경로 몇개인지 확인하기

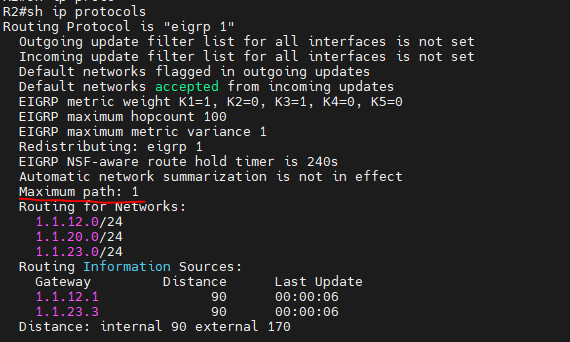

sh ip protocols
sh ip protocols은 활성화된 라우팅 프로토콜에 대한 정보 확인 가능
실습 3
UCMP(UnEqual Cost Multi-Path)
하나의 목적지에 대해 여러 경로를 동시에 사용할 수 있게 해주는 라우팅 기법
경로들의 비용이 다를 때 사용
BGP,EIGRP 만 가능
ECMP와 다르게 비용이 다른 경로도 동시에 사용 가능하게 설정가능
이 실습에서 R1에서 R3를 거쳐 목적지 네트워크(1.1.20.0/24)로 가게 설정해보자
UCMP의 조건 2가지
- Feasible successor를 통하는 경로 (FD > RD)
- UCMP를 실현하고자 하는 경로의 Metric 값이
(FD * variance) > RD

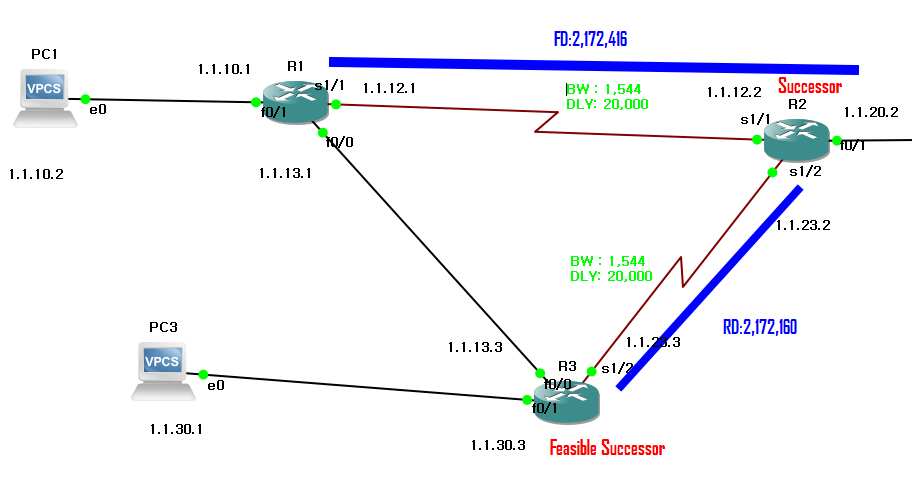

현재 상태
RD = FD 이므로, 조건을 만족하지 않음
따라서 R3는 Feasible successor가 될 수 없다.
R3를 Feasible successor로 만들기 위해 DLY값 조절
R3(config)#int s1/2
R3(config-if)#delay 1999
DLY 값 확인
sh int s1/2
DLY 값은 원래 0 하나 더 붙어 표시됨
R1 에서 확인
sh ip eigrp topology
FD > RD 이므로 R3는 Feasible successor
조건을 만족하므로 UCMP 설정
R1(config)#router eigrp 1
R1(config-router)#variance 2
확인
sh ip route eigrp
경로가 2개가 된것을 확인 할 수 있다
실습 4

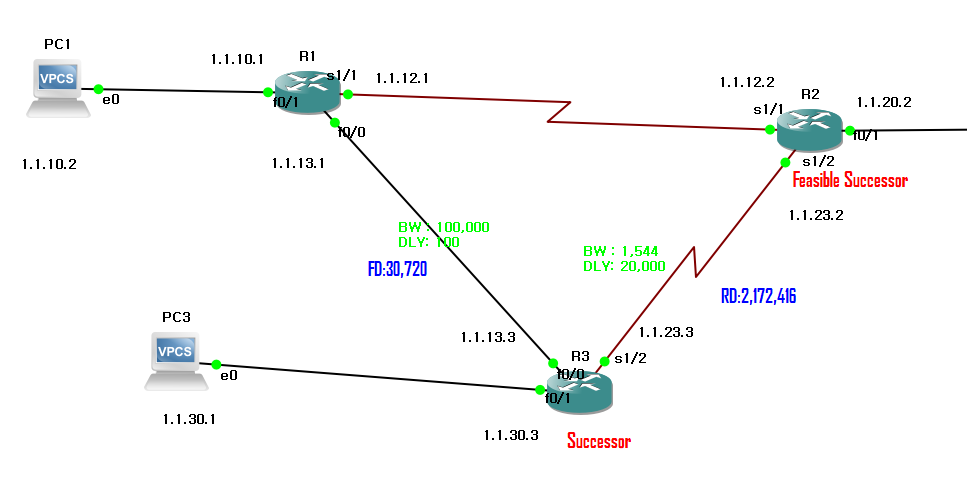

R1에서 1.1.30.0/24 목적지의 UCMP경로를 추가해보기
(R2를 Feasible Successor로 추가, Variance 조정)
FD < RD 이므로,
R2가 Feasible Successor가 될 수 있는 조건이 안된다
FD의 값을 RD 값보다 증가 시키는 방법을 선택
BW의 값은 고정값이기 때문에, 인터페이스를 변환하지 않는 한 RD값을 줄이기는 어려움
R1
int f0/0
delay 84000
위의 공식을 참고해서 계산하면
FD > RD 의 최소값은 delay를 84000으로 설정하는것
FD > RD 이 성립하므로, R2는 Feasible Successor
router eigrp 1
variance 2
확인
sh ip eigrp topology all-l
sh ip route eigrp
실습 5
R1에서 1.1.20.0/24 목적지의 offset-list를 이용하여 경로 조정하기
+ offset-list : 네트워크의 메트릭을 조정해 경로 선택
경로 조정전
sh ip eigrp topology
R1(config)#access-list 1 permit 1.1.20.0 0.0.0.255
R1(config)#router eigrp 1
R1(config-router)#offset-list 1 in 100000 s1/1
s1/1 인터페이스로 들어오는(인바운드,수신) 1.1.20.0/24 네트워크의 EIGRP 경로 메트릭을 100,000만큼 증가
경로 조정후
sh ip eigrp topology
