준비
R1
router eigrp 1
network 1.1.14.1 0.0.0.255
R2
router eigrp 1
network 1.1.24.1 0.0.0.255
R4
router eigrp 1
network 1.1.14.4 0.0.0.255
network 1.1.24.4 0.0.0.255
no auto-summary
nat 설정은 명령어 생략
실습 1
NAT을 구성하여 PC3에서 ping 8.8.8.8 성공하기
기존 lab에서 R4와 NAT 추가
여러 방법이 있음
1. default-network
dhcp로 받아오는 포트를 default-network로 설정
switch 에서 default-gateway 설정과 비슷
R4(config-router) default-network 192.168.122.0
#192.168.122.0은 dhcp 에서 받은 ip
router eigrp 1
network 192.168.122.0 0.0.0.255
R3 에서 sh ip route 하면 D* 이 보임
안보이면 clear ip route *
PC3 에서 ping 8.8.8.8
2. Redistribute (재분배)
1번에서 했던 작업 취소 후 진행
R4(config)#no ip default-network 192.168.122.0
R4(config)#router eigrp 1
R4(config-router)#no network 192.168.122.0 0.0.0.255
재분배 방식
R4(config)#router eigrp 1
R4(config-router)#redistribute static
라우터의 정적(static) 경로를 라우팅 프로토콜에 추가
R3 에서 확인
sh ip route
D*EX 로 보임
PC3 에서 ping 8.8.8.8
+ R4(config-router)#redistribute connected 적용하기
redistribute connected 는 라우터의 직접 연결된 네트워크를 라우팅 프로토콜에 추가함
따라서 외부에서 오는 주소를 받을 수 없어서 적용하면 ping 전송 x
R3 에서 확인
192.1688.122.0에 대한 정보를 받을 수는 있음
PC3 에서 ping 8.8.8.8
전송 x
3. route-map (재분배)
R4(config)#access-list 2 permit 0.0.0.0 0.0.0.0
R4(config)#route-map default-route permit
R4(config-route-map)#match ip address 2
R4(config-route-map)#router eigrp 1
R4(config-router)#redistribute static route-map default-route
설명
ACL 2 를 0.0.0.0 0.0.0.0 주소 허용으로 정의
route-map 이름이 "default-route" 로 정의 및 허용
route-map 에 ACL 2 적용
default-route라는 라우트 맵 eigrp에 적용
R3 에서 확인
PC3 에서 ping 8.8.8.8
실습 2
새로 추가한 loopback int를 s1/2에 수동 축약
R3에 looback int 설정
R3(config)#int loopback 0
R3(config-if)#ip add 3.3.2.1 255.255.255.0
R3(config)#int loopback 1
R3(config-if)#ip add 3.3.3.1 255.255.255.0
R3(config)#router eigrp 1
R3(config-router)#network 3.3.2.1 0.0.0.255
R3(config-router)#network 3.3.3.1 0.0.0.255
축약 전 s1/2와 연결된 router인 R2에서 확인
R2# sh ip route eigrp
축약된 네트워크를 전송하고자 하는 인터페이스에 설정
R3(config-if)#int s1/2
R3(config-if)#ip summary-address eigrp 1 3.3.2.0 255.255.254.0
계산 방법
3.3.2.1 와 3.3.3.1 에서 겹치는 부분을 계산
L0 : 3.3.0000001 0.1
L1 : 3.3.0000001 1.1
16(첫번째옥텟+두번째옥텟) + 7자리가 겹치므로 /23
0000001 0 -> 2
0000001 1 -> 3
3번째 옥텟에서 마지막 '1'을 제외하고 겹침 ->/23
따라서 축약하면 3.3.2.0/23
수동 축약 후 R2에서 확인
sh ip route eigrp
/23으로 축약한 s1/2(1.1.23.3)이 보임
실습 3

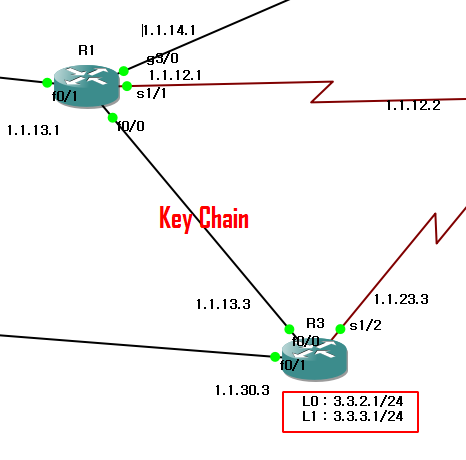

R1과 R3 사이 보안 설정
EIGRP 라우팅 보안
EIGRP는 MD5 만 지원
R1
R1(config)#key chain QWER
R1(config-keychain)#key 1
R1(config-keychain-key)#key-string QWER
R1(config-keychain-key)#int f0/0
R1(config-if)#ip authentication key-chain eigrp 1 QWER
R1(config-if)#ip authentication mode eigrp 1 md5
키 이름 QWER, 키 번호 1번, 키 비번 QWER
int f0/0에 EIGRP 패킷에 대해 QWER 키 체인을 사용, MD5로 설정
R3도 위와 같이 적용해줘야함
