실습 1

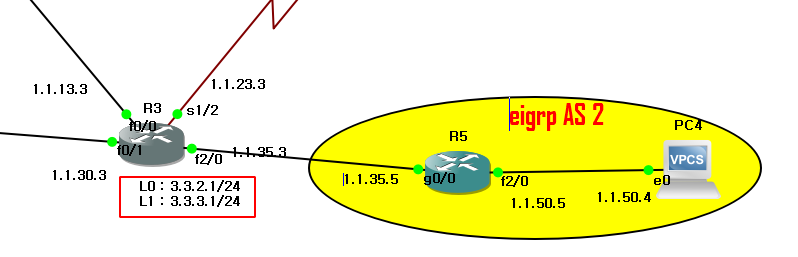

지난 lab에서 만든 EIGRP 1과 새로 만든 EIGRP 2 정보의 재분배
R5
R5(config)#router eigrp 2
R5(config-router)#no auto-summary
R5(config-router)#network 1.1.35.5 0.0.0.255
R5(config-router)#network 1.1.50.5 0.0.0.255
R3
R3(config)#router eigrp 2
R3(config-router)#no auto-summary
R3(config-router)#network 1.1.35.3 0.0.0.255
R3(config-router)#redistribute eigrp 1
eigrp 2의 정보를 eigrp 1에 재분배
R3(config-router)#router eigrp 1
R3(config-router)#redistribute eigrp 2
eigrp 1의 정보를 eigrp 2에 재분배
PC4에서 ping 8.8.8.8
실습 2

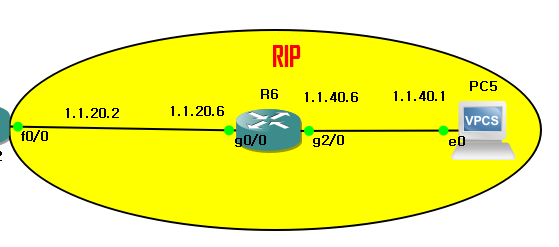

EIGRP와 RIP 재분배
R6(config-if)#router rip
R6(config-router)#version 2
R6(config-router)#no auto-summary
R6(config-router)#network 1.1.20.6
R6(config-router)#network 1.1.40.6
R2
R2(config)#router rip
R2(config-router)#version 2
R2(config-router)#no auto-summary
R2(config-router)#network 1.1.20.2
R2(config-router)#redistribute eigrp 1 metric 1
EIGRP AS 1에서 학습한 경로들을 RIP로 재분배하고 메트릭 값을 1로 설정
메트릭 값이 1이므로, RIP 라우터들이 해당 경로를 가장 우선순위 높은 경로로 인식
R2(config)#router eigrp 1
R2(config-router)#redistribute rip metric 100000 10 255 1 1500
RIP에서 학습한 경로를 EIGRP로 재분배하고, EIGRP 메트릭을 수동으로 설정
숫자의 의미
Bandwidth: 100000 (단위: Kbps)
Delay: 10 (단위: 10 마이크로초)
Reliability: 255 (최대값으로 신뢰도 설정)
Load: 1 (최소 부하)
MTU: 1500 (최대 전송 단위)
확인하기
R6# sh ip route
[관리 거리/메트릭] 형식 [120/1]
RIP metric 값이 1인것을 확인
PC5에서 핑 8.8.8.8
실습 3
EIGRP에서 ACL + Distribute list 활용

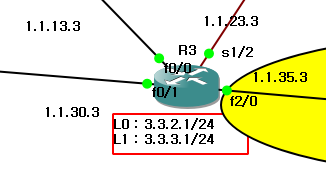

L0: : 3.3.2.1을 학습시키지 못하게 설정하고 나머지는 허용
R3(config)#ip access-list standard filter
R3(config-std-nacl)#deny 3.3.2.0 0.0.0.255
R3(config-std-nacl)#permit any
R3(config-std-nacl)#router eigrp 1
R3(config-router)#distribute-list filter out
다른 라우터들이 3.3.2.0/24 대역을 학습시키지 못하게 distribute list 설정
R4
sh ip route
3.3.3.0 대역만 학습, 3.3.2.0 대역은 학습x
R4에서 3.3.2.1로 핑테스트
핑 성공x 확인
실습 3
RIP에서 prefix-list+ Distribute list 활용
1.1.40.6대역은 학습시키지 못하게 설정하고 나머지는 허용
R6(config)#ip prefix-list PREFIX deny 1.1.40.0/24
R6(config)#ip prefix-list PREFIX permit 0.0.0.0/0 le 32
R6(config)#router rip
R6(config-router)#distribute-list prefix PREFIX out g0/0
permit any = permit 0.0.0.0/0
prefix 리스트의 범위 설정은
ex) ge 22 ~ le 24 이면
/22 부터 /24까지 를 의미
설정전
R3
sh ip route
설정 후
학습 x
R3에서 1.1.40.6으로 핑테스트
핑 성공x 확인
