EtherChannel
이더채널, 보통 포트채널이라고 부름
다수의 물리적인 포트 -> 하나의 논리적인 포트
이더채널은 조회
설정은 채널그룹
설정모드 진입은 포트 채널
이중화 기능 (redundancy)
최대 8개 묶을 수 있음
LACP(Link Aggregation Control Protocol)
passive(소극적), active(적극적)
양쪽 모두 passive이면 채널 미생성
ex) active - active (o)
passive - active (o)
active - passive (o)
passive - passive (x)
PAgP(Port Aggregation Protocol)
cisco에서만 사용
auto(소극적). desirable(적극적)
양쪽 모두 auto 이면 채널 미생성
ex) desirable - desirable (o)
auto - desirable (o)
desirable - auto (o)
auto - auto (x)
LACP,PAgp는 프로토콜을 사용하므로 상대 포트까지 협상이 되어야 하나의 포트로 동작
Static 설정
static 설정은 on 설정이며, 프로토콜을 사용하지 않는 방식, Mode on 방식이라고도 함
수동으로 설정
on으로 설정
juniper에서는 동작 방식을 설정하지 않으면 설정 가능, Lag 방식이라고 함
LACP,PAgp와 다르게 프로토콜을 사용하지 않으므로, 서로 회선만 Up이면 동작 가능
로드밸런싱 지정 방식
port-channel load-balance ?
?에서 주로 사용하는것은 다음과 같다
src-dst-mac: 소스 및 목적지 MAC 주소를 기반으로 로드 밸런싱
src-dst-ip: 소스 및 목적지 IP 주소를 기반으로 로드 밸런싱
기본값은 ipv4

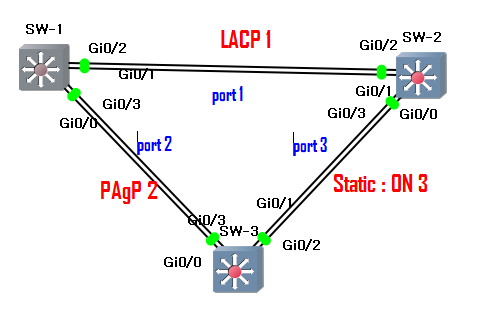

실습 2계층 이더채널
LACP
SW1은 active, SW2는 passive
SW1
SW1(config)#int range g0/2,g0/1
SW1(config-if-range)#no sh
SW1(config-if-range)#switchport trunk encapsulation dot1q
SW1(config-if-range)#switchport mode trunk
SW1(config-if-range)#channel-group 1 mode active
SW2
SW2(config)#int range g0/2,g0/1
SW2(config-if-range)#no sh
SW2(config-if-range)#switchport trunk encapsulation dot1q
SW2(config-if-range)#switchport mode
SW2(config-if-range)#channel-group 1 mode passive
물리적인 인터페이스 g0/1,g0/2
논리적인 인터페이스 port-channel 1
PAgP
SW1은 desirable , SW2는 auto
SW1
SW1(config)#int range g0/0,g0/3
SW1(config-if-range)#switchport trunk encapsulation dot1q
SW1(config-if-range)#switchport mode trunk
SW1(config-if-range)#channel-group 2 mode desirable
SW3
SW3config)#int range g0/0,g0/3
SW3onfig-if-range)#switchport trunk encapsulation dot1q
SW3config-if-range)#switchport mode trunk
SW3config-if-range)#channel-group 2 mode auto
Static 설정
SW2
SW2(config)#int range g0/3,g0/0
SW2(config-if-range)#no sh
SW2(config-if-range)#switchport trunk encapsulation dot1q
SW2(config-if-range)#switchport mode trunk
SW2(config-if-range)#channel-group 3 mode on
SW3
SW3(config)#int range g0/1,g0/2
SW3(config-if-range)#no sh
SW3(config-if-range)#switchport trunk encapsulation dot1q
SW3(config-if-range)#switchport mode trunk
SW3(config-if-range)#channel-group 3 mode on
확인하기
SW1#sh etherchannel summary
SW2#sh etherchannel summary
SW3#sh etherchannel summary
static 설정은 - 로 표시
SW1#sh etherchannel port-channel
active 설정 확인
SW2#sh etherchannel port-channel
passive 설정 확인
SW3#sh etherchannel port-channel
auto 설정 확인
