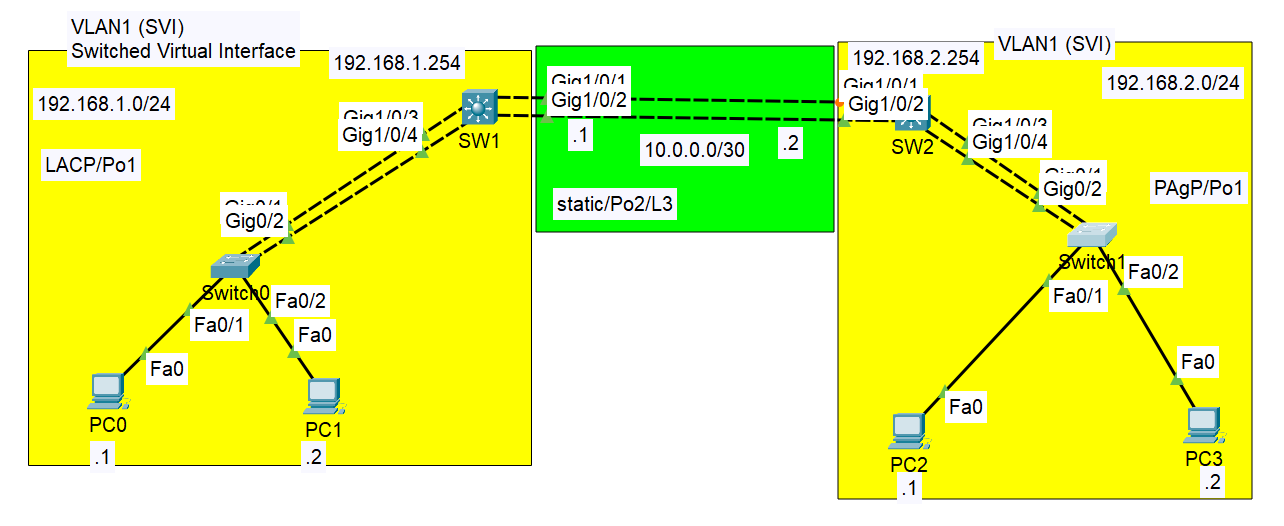

실습 LAB 구성하기
LACP 설정
Switch0
int range g0/1,g0/2
no sh
switchport mode trunk
channel-group 1 mode actvie
SW1
int range g1/0/3,g1/0/4
no sh
switchport mode trunk
channel-group 1 mode actvie
+
원래는 int f0/1,f0/2에
switchport access vlan 1 설정을 해줘야함
하지만 vlan1 이 기본값으로 되어있기 때문에 생략함
만약 vlan 1이 아닌 vlan 10 인 경우 access mode 설정해줘야함
pc0, pc1을 위한 gateway 설정
int vlan 1
no sh
ip add 192.168.1.254 255.255.255.0
+
프로토콜 마다 한쪽 방향만 trunk 설정 해줘도 vtp 로 다른 쪽도 trunk 포트 됨
이 lab에서는 Vlan이 1개라서 trunk 설정 안해도 작동함
Switch0에서 확인
sh etherchannel summary
sh sp
자세한 조회
sh etherchannel port-channel
PAgP 설정
Switch1
int range g0/1,g0/2
no sh
switchport mode trunk
channel-group 1 mode desirable
SW2
int range g1/0/3,g1/0/4
no sh
switchport mode trunk
channel-group 1 mode desirable
pc2, pc3을 위한 gateway 설정
int vlan 1
no sh
ip add 192.168.2.254 255.255.255.0
Switch1에서 확인
sh etherchannel summary
sh sp
sh etherchannel port-channel
Static 설정
SW1
int range g1/0/1,g1/0/2
no sh
no switchport
channel-group 2 mode on
int p2
no sh
ip add 10.0.0.1 255.255.255.252
SW2
int range g1/0/1,g1/0/2
no sh
no switchport
channel-group 2 mode on
int p2
no sh
ip add 10.0.0.2 255.255.255.252
SW1, SW2 에서 확인
sh etherchannel summary
static 설정은 -로 뜸
라우팅 연결
SW1, SW2
ip routing
router ospf 1
network 0.0.0.0 255.255.255.255 area 0
SW1에서 route 확인
sh ip route
PC3 에서 PC0로 핑 테스트
