스위치에 우선순위를 이미 적용했다고 가정
실습

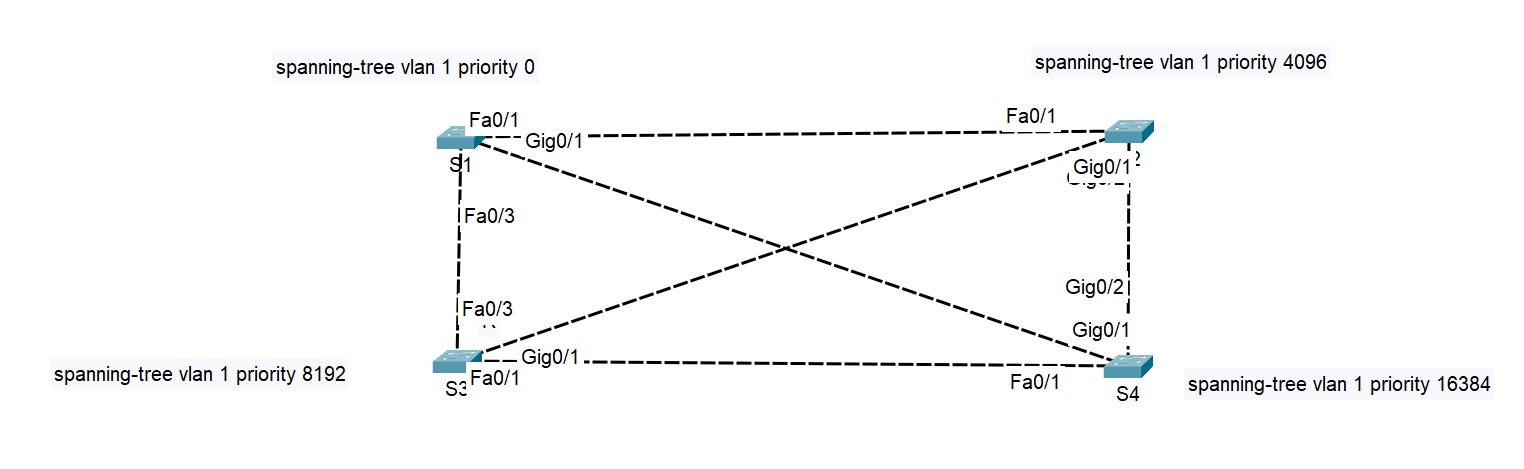

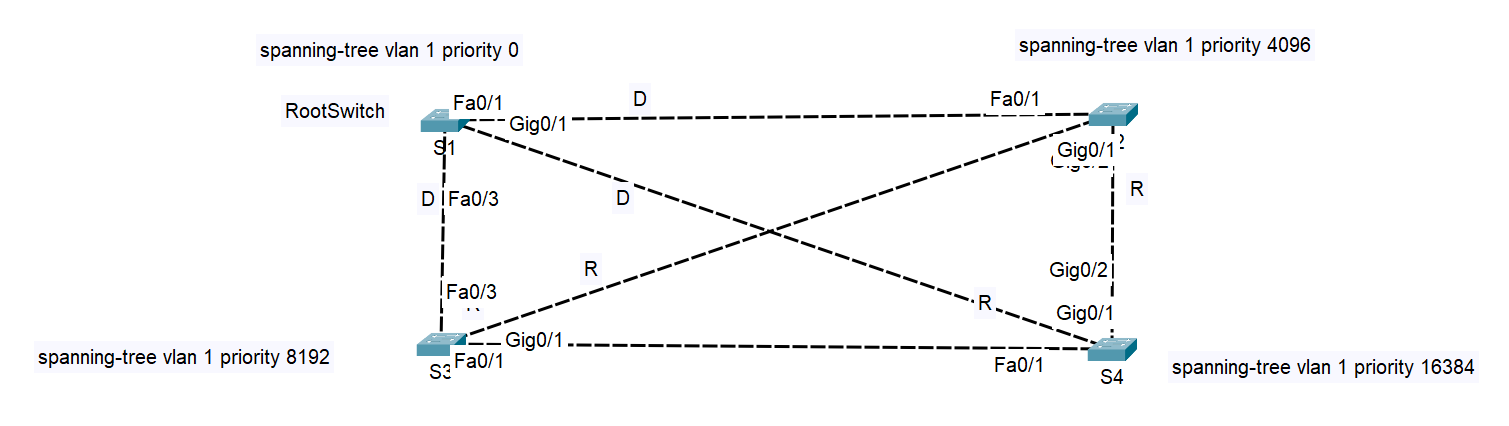

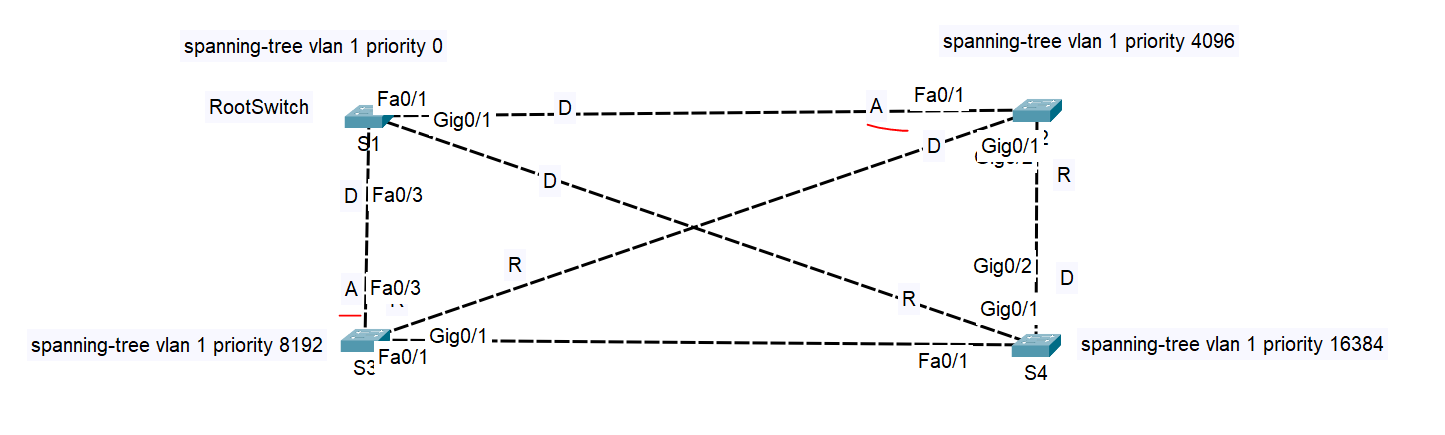

S1의 우선순위가 0으로 가장 낮으므로, S1은 Root Switch이다
S1은 Root Siwtch이므로, 모든 포트가 designated port
S2에서 Root Switch로 가는 가장 빠른 경로는 g0/2->S4의 g0/1 (4+4=8)이므로, S2의 g0/2는 Root port
S3에서 Root Switch로 가는 가장 빠른 경로는 g0/1->g0/2->S4의 g0/1 (4+4+4=12)이므로 S3의 g0/1은 Root port
S4에서 Root Switch로 가는 가장 빠른 경로는 g0/1(4)이므로, S4의 g0/1은 Root port

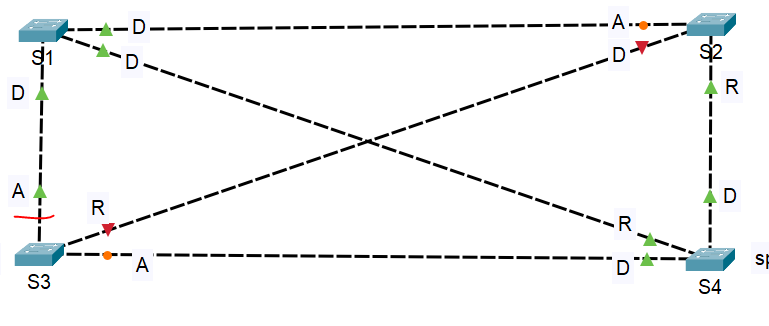

root port의 반대편은 모두 다 designated port
연결된 포트에 2개의 desginated 포트가 존재 할 수 없으므로, alternative port

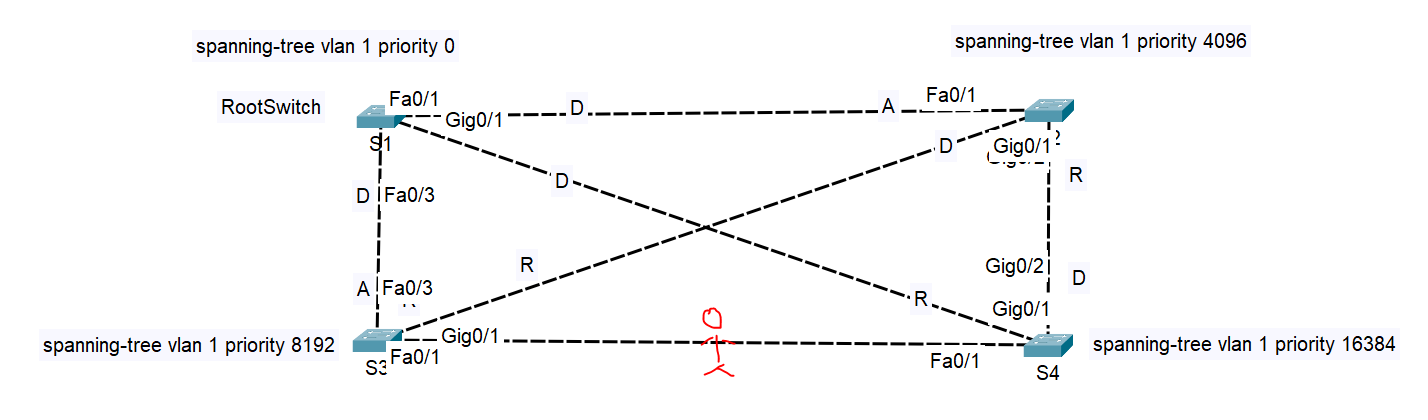

S3와 S4 사이의 port 구분을 해야하는데, 그곳에 서있다고 생각

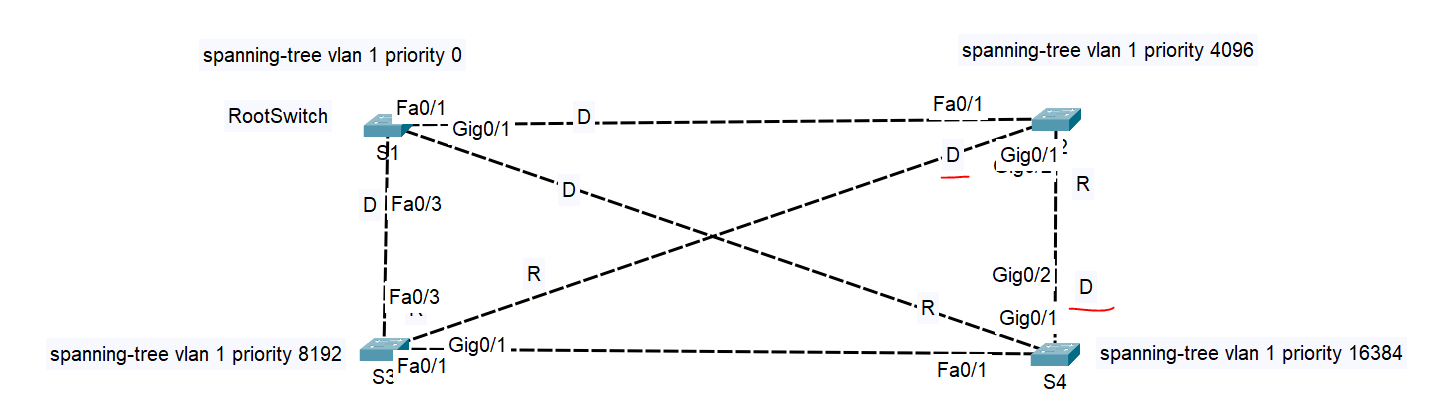

Path Cost(경로 값)부터 분석해보면 Root switch로 가는 가장 빠른길은
S4의 G0/1 포트이므로, S4의 f0/1이 desginated port, s3의 f0/1이 alternative port
만약 경로값이 같으면
switch priority 비교,
switch priority가 같으면, port priority 비교
Path cost-> Switch priority-> port priority 순
확인하기

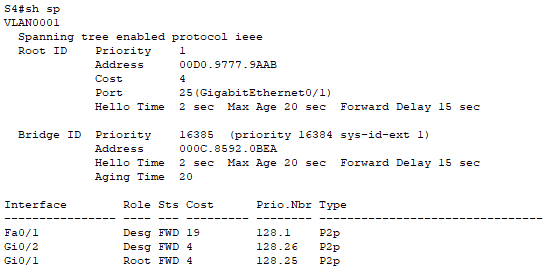

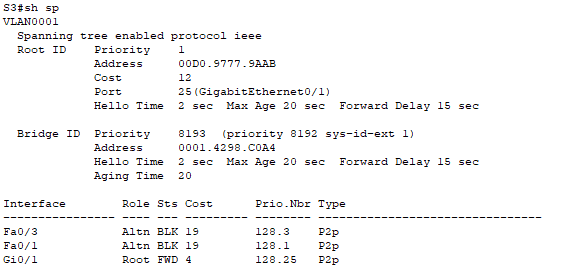

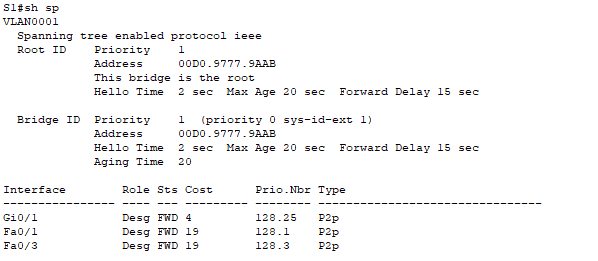

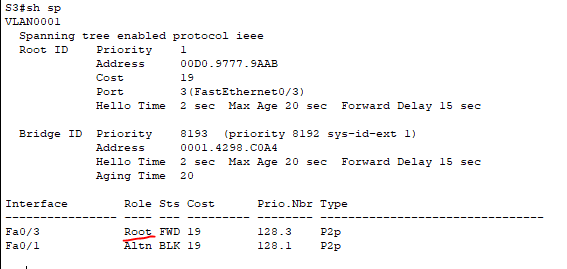

sh sp
STP 프로토콜 보내기
차단된 포트여서 데이터 송수신이 불가능하지만,
BPDU(Bridge Protocol Data Unit)는 송수신이 가능하다.
EX)

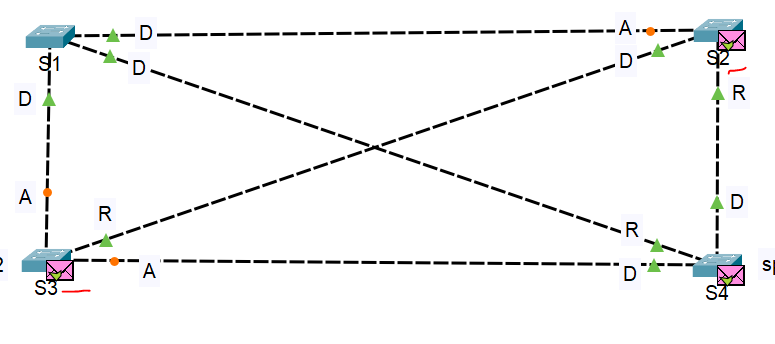

S3의 Root port가 작동하지않으면, S3는 모든 포트가 차단되어 데이터 송수신이 불가능 한 것 처럼 보인다.
S3중 alternative port중 어느 하나가 root포트로 전환 될 수 있도록 대처 를 하기 위함이다
alternative port가 root port로 변경됨
따라서
차단된 포트에서 BPDU가 송/수신이 가능한 이유는 다른 포트에 문제가 생겨서 데이터 송수신이 원할하지 않는것을 방지하기 위함이다
