Mac 주소에 따른 stp 설정

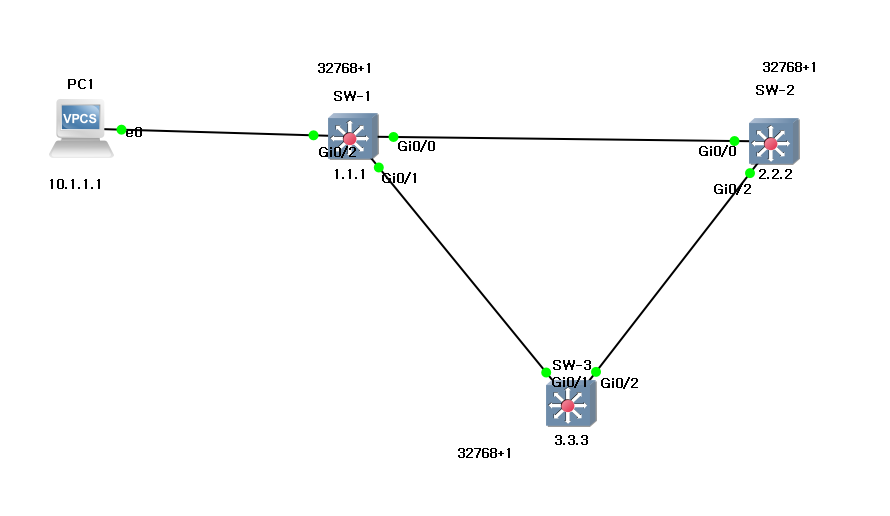

스위치에 우선순위를 이미 적용했다고 가정

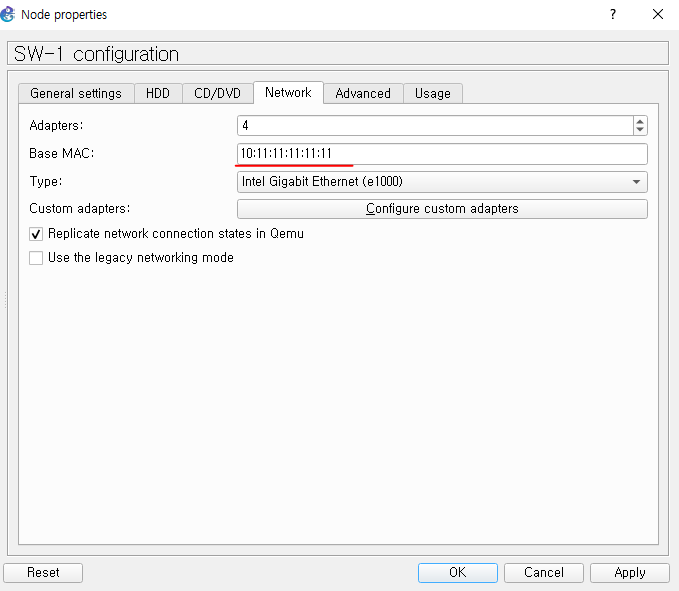

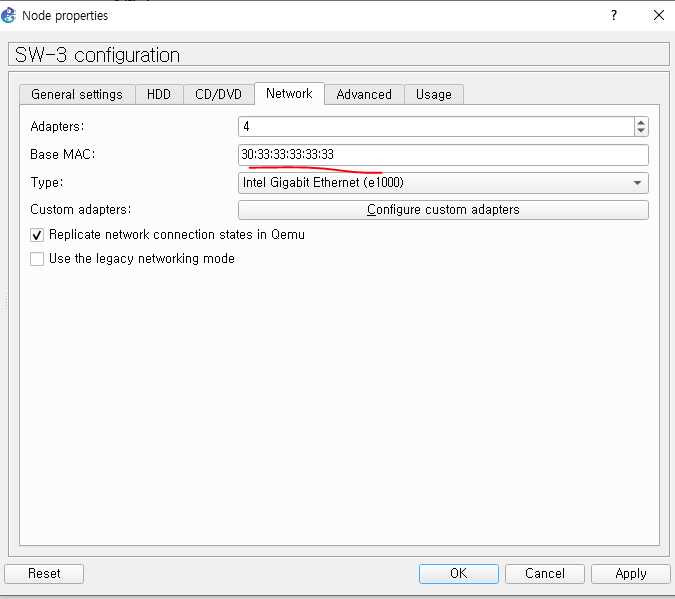

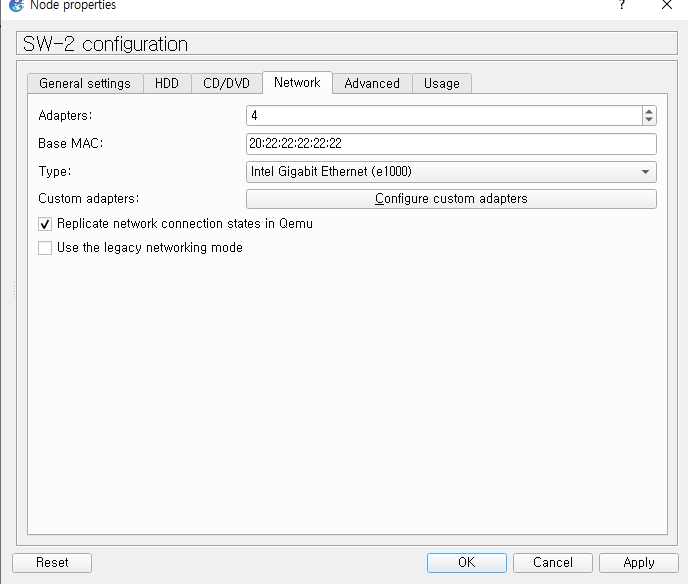

L3 스위치에 각각 주어진 mac 주소 값을 대입하기
실습 1

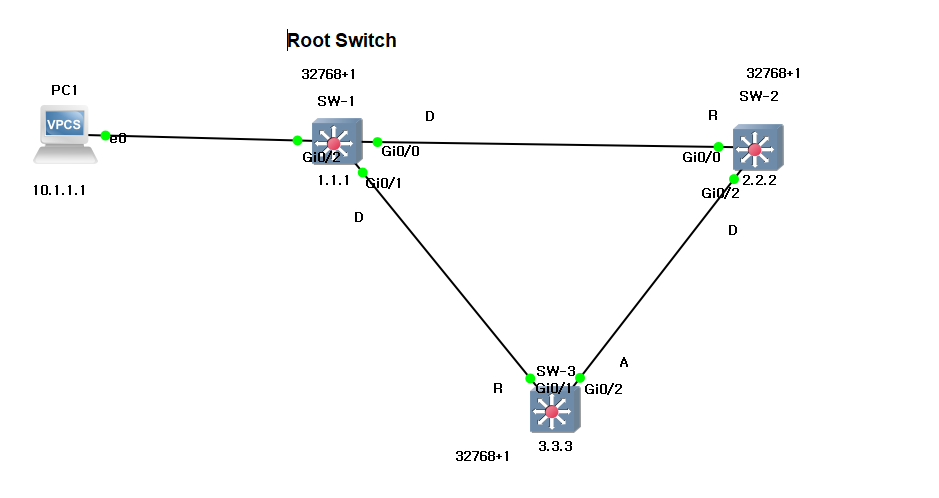

Root swtich와 alternatvie port, desginated port, root port 설정
모든 스위치의 우선순위가 32769으로 같지만, SW-1의 mac 주소가 1011.1111.1111로 가장 낮으므로, root swtich는 SW-1
SW-1은 root switch 이므로, 모든 포트가 desginated port
SW-2에서 root switch로 가는 가장 빠른 포트는 g0/0
SW-3에서 root switch로 가는 가장 빠른 포트는 g0/1
SW-2와 SW-3의 포트를 결정해야하는데, 거기 서있다고 생각하고
root switch로 가는 path cost는 4(gigaethernet)로 같고, switch prority도 같기 때문에 인접한 포트를 보자
인접한 포트도 g0/2로 서로 같기 때문에 비교가 어렵다
mac 주소를 비교해봤을때
SW-2가 SW-3보다 mac주소 가 낮으므로, SW-2의 g0/2 포트가 desginated port, SW-3의 g0/2 포트가 alternatvie port가 된다

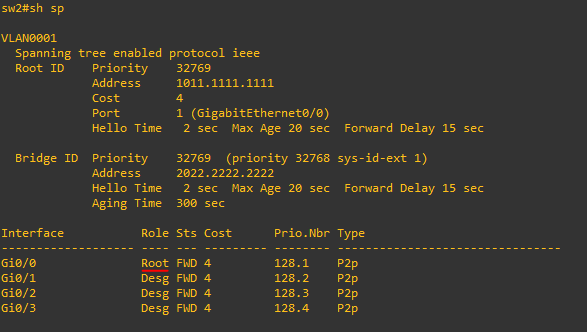

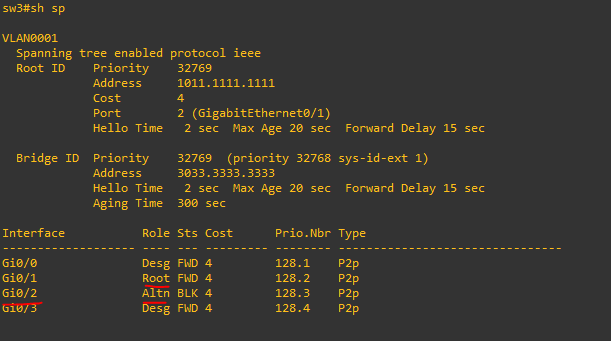

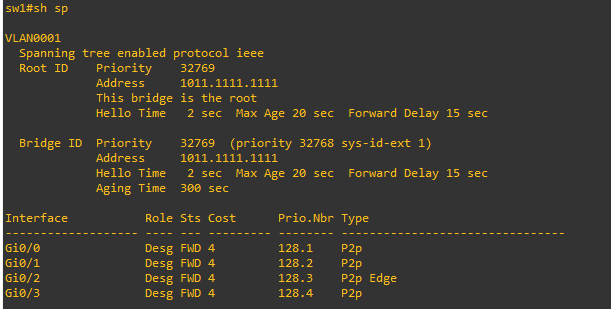

확인하기
sh sp
실습 2

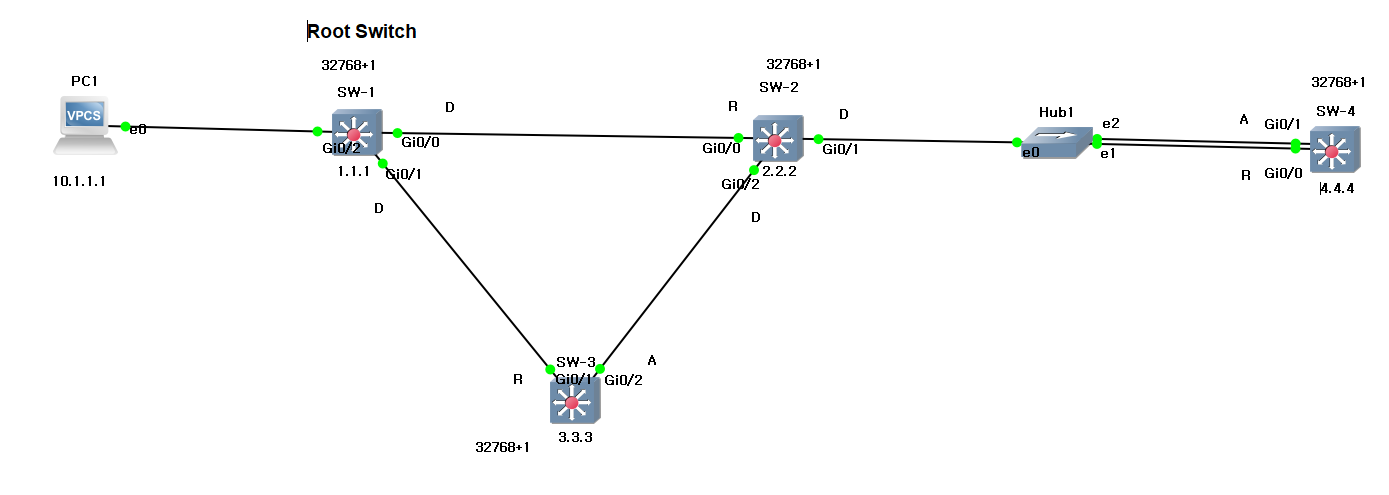

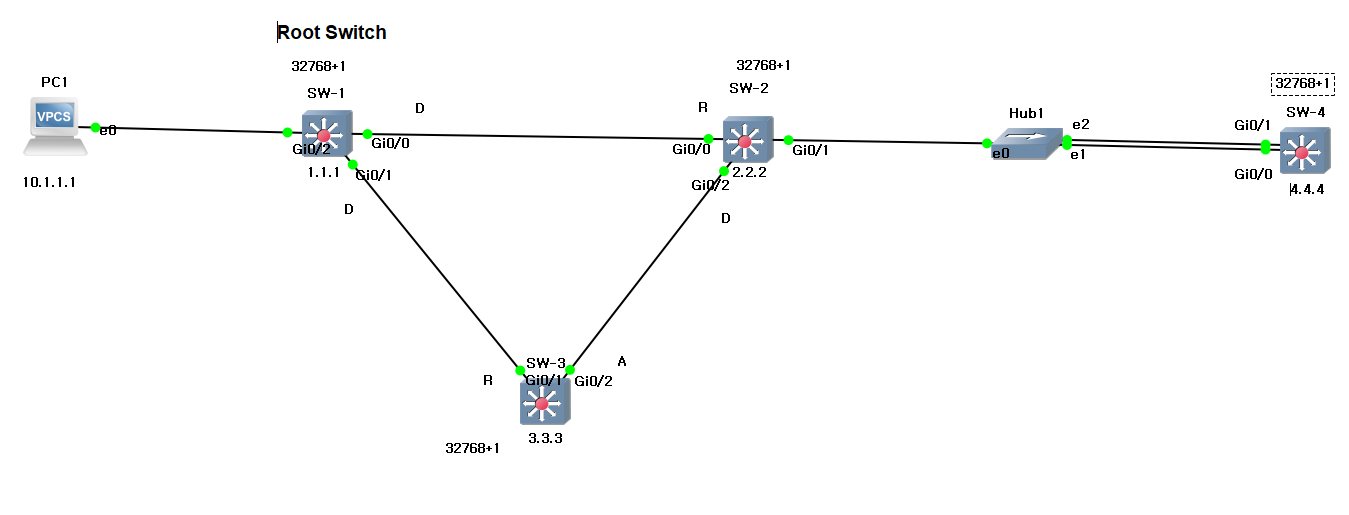

허브와 mac주소가 4.4.4인 SW-4 스위치를 연결하고 port 비교하기
SW-2의 g0/1은 desginated port여야 SW-4와 데이터 송/수신이 가능하므로, g0/1은 desingated port
SW-4에서 root포트로 가는 가장 빠른 포트는 g0/1,g0/0 모두 같으므로, 포트 우선순위로 비교해야함
포트 우선순위가 낮은 g0/0이 root port, g0/1 desginated port

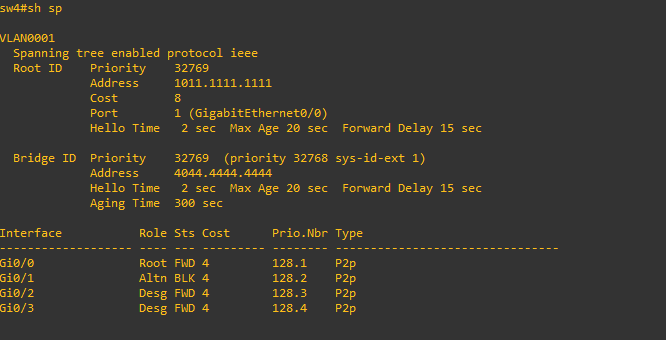

확인하기
sh sp
