전 시리즈와 이어짐, ip 입력, vlan 10,20,30은 했다고 가정

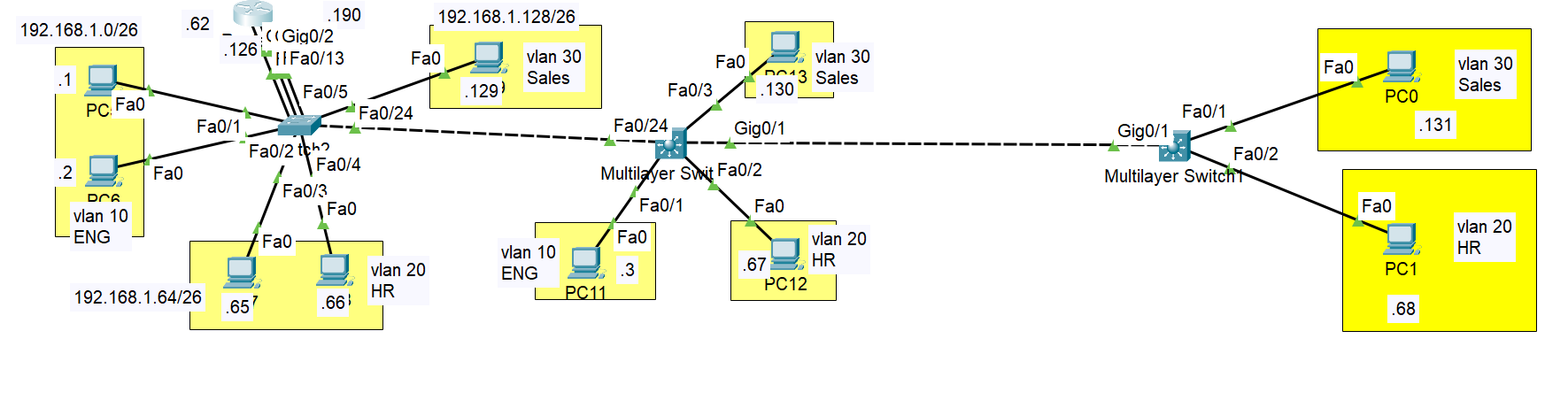

192.168.1.0/24 를 4개의 서브넷으로 나누어서 각각 vlan 10,20,30에 할당한것
Q. 서로 다른 vlan 끼리 연결하려고 보니깐 포트가 너무 많아져서 관리하기가 어렵다
복수개의 vlan에 소속된 포트를 트렁크 포트라고 한다.
스위치의 트렁크 포트로 모든 vlan 연결 가능
실습 1
Switch2에서 trunk vlan 연결을 해보자
Switch(config)#int f0/24
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan 10,20,30
trunk 모드 사용
vlan 10,20,30만 허용
패킷트레이서 L2 스위치는 따로 encapsulation dot1Q 설정해주지 않아도 됨

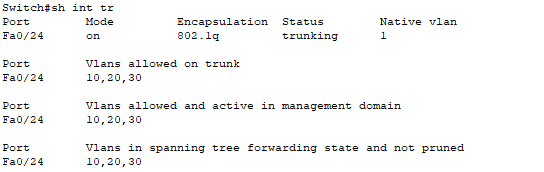

확인하기
switch# sh int trunk
Multilayer Switch0 trunk vlan 설정하기
Switch(config)#int f0/24
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport trunk allowed vlan 10,20,30
Switch(config-if)#int g0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport trunk allowed vlan 10,20,30
vlan 10,20,30 만허용
dotq1 적용, 패킷트레이서 L3 스위치라 적용해줘야함
Q.dot1q 가 뭐임?
dot1Q라는 명칭은 802.1Q를 줄여서 일상적으로 사용하는 표현
802.1Q는 가상 LAN(VLAN)을 설정하는 데 사용되는 네트워크 표준 중 하나로, 주로 이더넷 네트워크에서 VLAN 태깅(VLAN tagging)을 지원
802.1Q는 이더넷 프레임에 4바이트의 VLAN 태그를 삽입한다. 이 태그에는 VLAN ID(12비트)가 포함되어 있어, 네트워크 장비가 어느 VLAN에 속한 트래픽인지 식별할 수 있게 해준다.

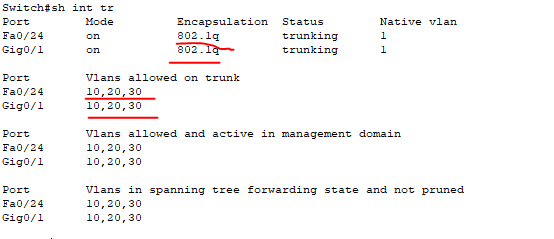

확인하기
Switch#sh int tr

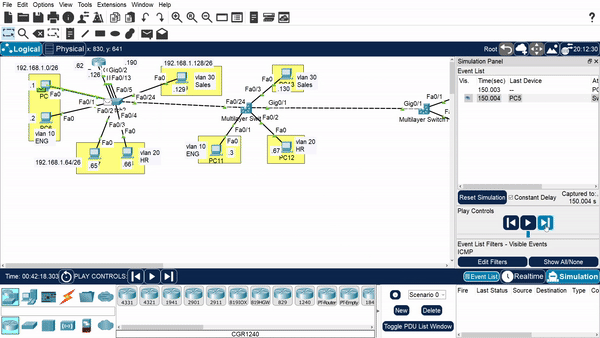

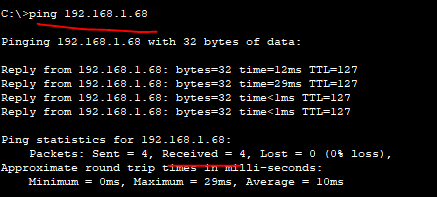

핑테스트
swithch 브로드캐스트 방식으로 전달하는것도 포함
