전 시리즈와 이어짐,ip 입력, vlan 10,20,30은 했다고 가정
192.168.1.0/24 를 4개의 서브넷으로 나누어서 각각 vlan 10,20,30에 할당한것
실습 1
Switch2에서 native vlan 10,30을 설정해보자
Switch(config)#int f0/6
Switch(config-if)#SWitchport Mode trunk
Switch(config-if)#switchport trunk allowed Vlan 10,20,30
Switch(config-if)#switchport trunk native vlan 10
트렁크 포트를 dot1Q 방식으로 사용하면서 (패킷트레이서 L2라 dot1q 설정안함)
VLAN 정보를 포함한 4Byte의 태그가 없는 트래픽을 VLAN 10으로 설정
dot1Q 방식에서 VLAN 10 만 Native VLAN으로 지정
Switch(config)#int f0/24
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan 10,20,30
Switch(config-if)#switchport trunk native vlan 30
native VLAN을 VLAN 30으로 설정

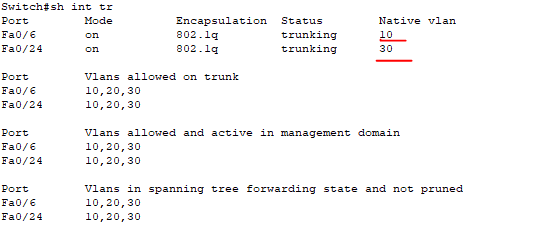

확인하기
스위치가 기본적으로 설정하는 Native VLAN은 VLAN 1 이지만,
f0/6은 VLAN 10, f0/24는 VLAN 30으로 설정
Native VLAN을 설정하는 이유
VLAN 1을 제외한 다른 VLAN을 사용하기 위해, 관리, 호환등의 이유가 있음
실습2
저번 실습때 라우터에도 포트가 많아 복잡했는데, 라우터도 vlan trunk mode처럼 선을 하나로 줄여보자
선을 하나로 줄이기 위해서는 물리적인 인터페이스 하나로 여러개의 가상 선을 만드는 서브인터페이스 개념을 사용한다
다수의 포트를 줄일때 스위치는 트렁크 포트, 라우터는 서브인터페이스
Router2 설정
interface GigabitEthernet0/0.10
encapsulation dot1Q 10 native
ip address 192.168.1.62 255.255.255.192
interface GigabitEthernet0/0.20
encapsulation dot1Q 20
ip address 192.168.1.126 255.255.255.192
interface GigabitEthernet0/0.30
encapsulation dot1Q 30
ip address 192.168.1.190 255.255.255.192
int g0/0인 물리적인 인터페이스로 g/0.10, g/0.20, g/0.30인 3개의 가상선 생성
dot1Q 사용
vlan 10은 4byte의 vlan 정보를 포함한 태그를 붙여서 보내지 않는 방식인 native로 설정
물리적 라우터가 트렁크 링크를 통해 여러 VLAN의 트래픽을 라우팅하는 네트워크 구성 방법인 이런 방식을 ROAS(Router on a Stick) 라고 함

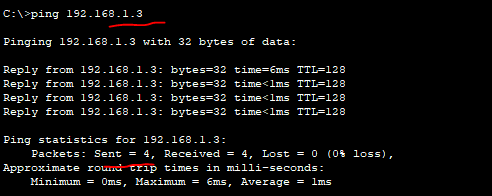

PC5에서 PC11로 핑테스트

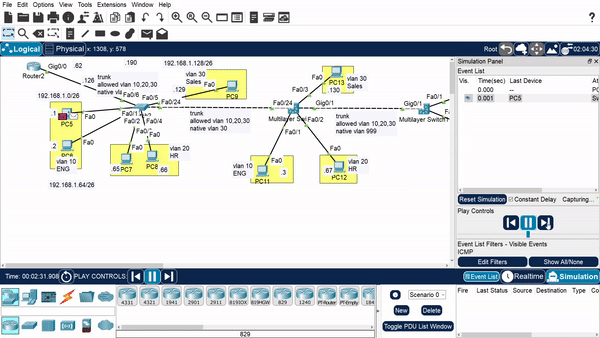

물리적인 인터페이스 일때는 라우터를 거쳐서 갔는데, 가상 인터페이스로 설정하니 바로 핑이 전송됨
같은 vlan 10이라서 바로 전송되는것(같은 네트워크)

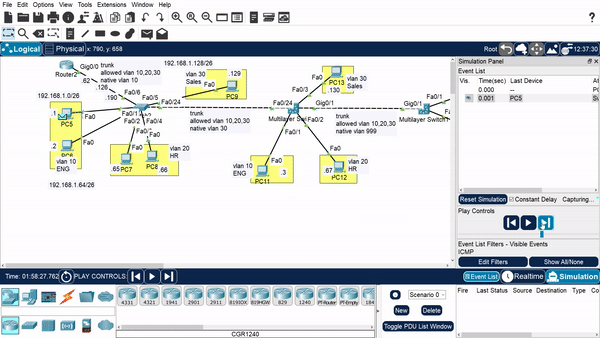

pc5에서 pc12핑 테스트
다른 네트워크 끼리 핑 보내기 이므로 라우터를 거쳐서 감
