L3 스위치
원래 스위치 기능에 네트워크 기능을 추가 한 것으로
스위치 기능을 포기해야 인터페이스를 이용한 ip add가 가능
no switchport
2계층 기능을 상실 -> vlan, trunk mode 등 설정 불가능
no ip routing
라우팅 테이블 비활성화
3계층 라우터 기능을 포기하는것
ip route 또한 설정 불가능
라우터의 기능을 활성화 시키려면
ip routing
L3 스위치 설정에서 보통 혼동하는것
핑이 원하는데로 안보내지면
스위치가 핑보내는 방식이 2계층 스위치인지, 3계층 라우터 인지 확인
default-gateway L2
ip routing L3
실습 1
L3 스위치를 라우터 포트 영역과 VLAN 영역으로 나눠보자
라우터 포트 영역 빨간 영역
VLAN 영역 파란 영역
L3 스위치 설정
왼쪽 스위치 설정
ip routing
int f0/1
no switchport
ip add 10.1.1.1 255.255.255.0
라우터의 기능만 활성화 (빨간 영역)
ip routing으로 router의 역할을 할 수 있게함 -> 서로 다른 네트워크 연결 가능
해당 포트들은 no switchport로 스위치 기능을 상실함
vlan 20
switchport access vlan 20
switchport mode access
int vlan 20
no sh
ip add 192.168.10.1 255.255.255.0
ip route 192.168.20.0 255.255.255.0 10.1.1.2
vlan 설정
서로 다른 네트워크끼리 연결 하므로 ip route로 경로학습
오른쪽 스위치
ip routing
int f0/1
no switchport
ip add 10.1.1.2 255.255.255.0
vlan 30
switchport access vlan 30
switchport mode access
int vlan 30
no sh
ip add 192.168.20.1 255.255.255.0
ip route 192.168.10.0 255.255.255.0 10.1.1.1

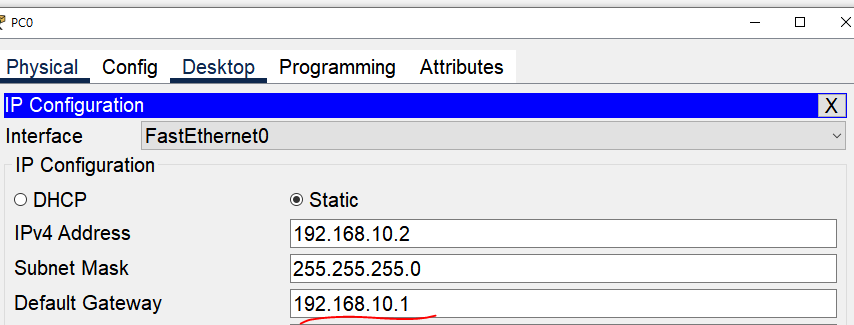

각 PC들의 gateway는 vlan20 ,vlan30 이 되게끔 설정

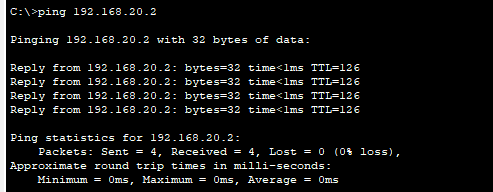

PC 0에서 PC 1 으로 핑테스트
실습 2

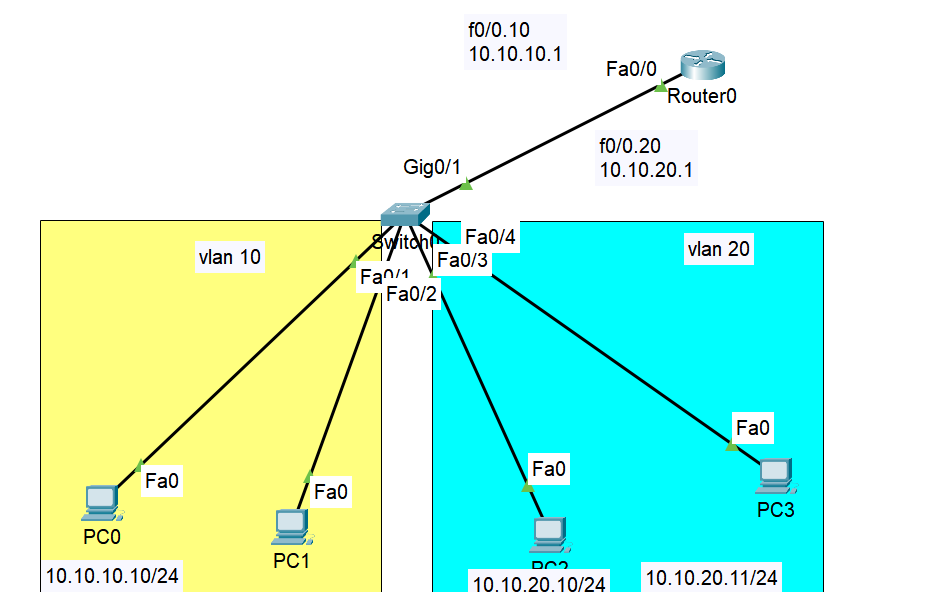

Router0의 f0/0의 서브인터페이스를 활용하여 서로 다른 네트워크로 구분
vlan에서 다른네트워크와 연결하기 위해서는 위 그림과 같이 라우터가 필요하지만, 라우터와 스위치의 기능을 합친 L3 스위치로 표현해보자
서로 다른 네트워크지만 라우터의 기능이 있는 L3로 표현 할 수 있다
L3

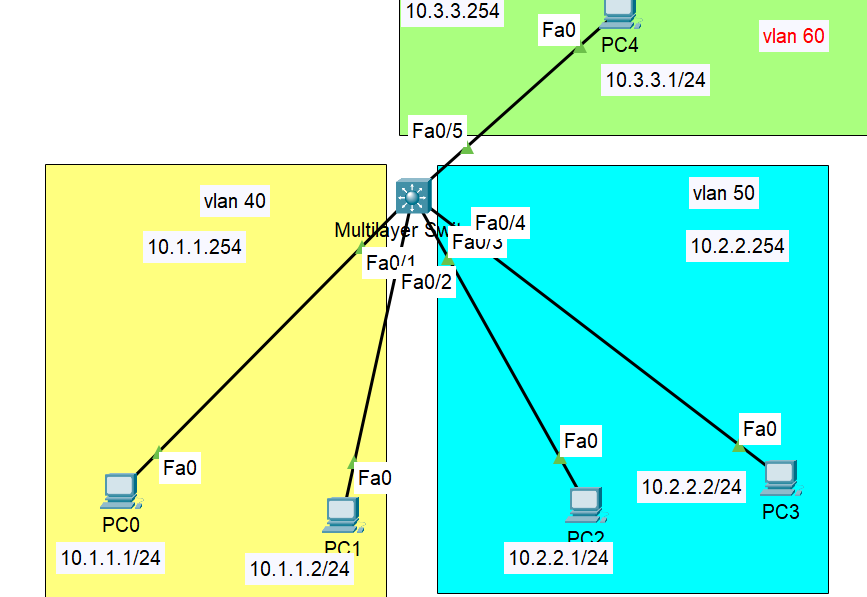

vlan 40
name vlan40
int range f0/1-2
switchport access vlan 40
switchport mode access
vlan 50
name vlan50
int range f0/3-4
switchport access vlan 50
switchport mode access
vlan 60
name vlan60
int f0/5
switchport access vlan 60
switchport mode access
vlan 설정
vlan name 설정
vlan 포트 설정 및 access 모드 설정
L3 확인하기

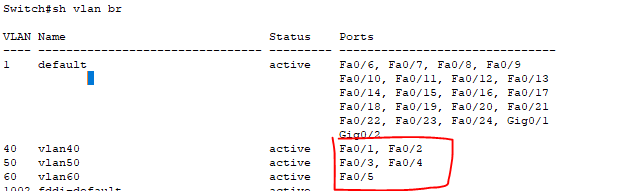

sh vlan br
int vlan 설정
int Vlan40
ip add 10.1.1.254 255.255.255.0
int Vlan50
ip add 10.2.2.254 255.255.255.0
int Vlan60
ip add 10.3.3.254 255.255.255.0

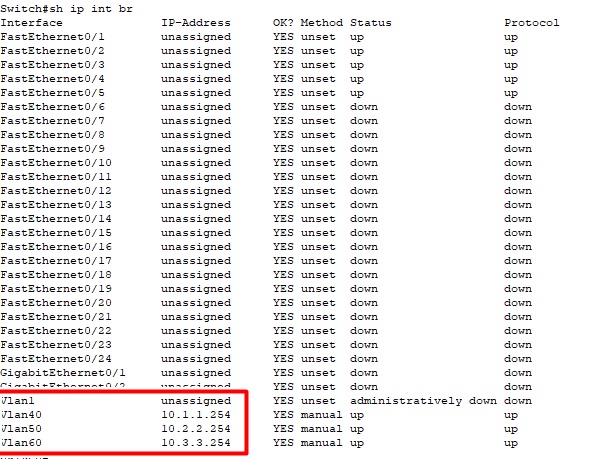

인터페이스 ip 확인하기
sh ip int br

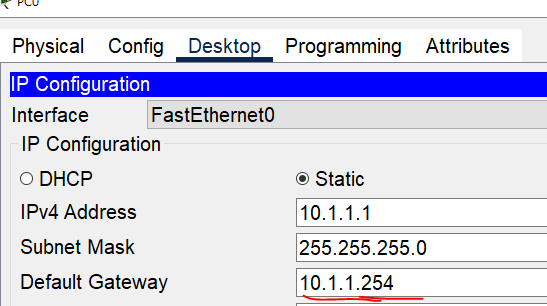

각 PC들의 gateway는 vlan40,vlan50,vlan60 이 되게끔 설정
★ 라우터의 기능 활성화
ip routing
L3 스위치에 서로다른 네트워크가 연결할 수 있도록 ip routing 활성화

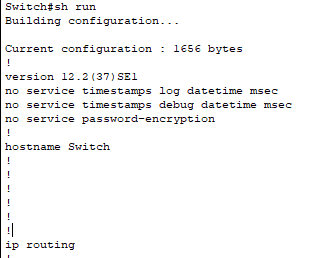

sh run에서 확인가능

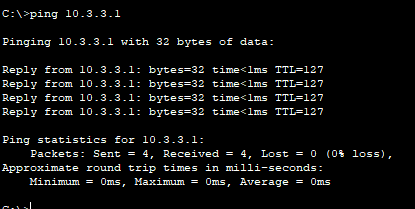

PC0에서 PC4로 핑테스트
