# 3-2 [Texture Splatting, UV Scroll]

본 게시물은 Unity Korea 채널의 URP Shader Training 시리즈와 강의에 사용된 도큐먼트를 공부하며 정리한 게시물입니다.

강의 링크
도큐먼트 링크

---

Texture Splatting

두장의 Texture를 섞는 방법.
Texture Blending은 여러가지 방법이 있음.

Linear interpolation

Lerp 함수를 사용해서 두장의 텍스쳐를 섞는 방식

lerp(a, b, x) = a + x(b - a)를 리턴.
a, b, x는 모두 동일한 타입으로 지정.
이 함수는 x가 0인 경우 a를, 1인 경우 b를 Return하도록 a와 b의 선형보간함.

float lerp(float a, float b, float x)
{
	return a + x(b - a);
}

예제 코드

Shader "URPTraining/14_Linear Interpolation"
{
	Properties
	{
		_MainTex("RGB 01", 2D) = "white"{}
		_MainTex02("RGB 02", 2D) = "white"{}
	}

	SubShader
	{
		Tags
		{
			"RenderPipeline" = "UniversalPipeline"
			"RederType" = "Opaque"
			"Queue" = "Geometry"
		}
		Pass
		{
			Name "Universal Forward"
			Tags { "LightMode" = "UniversalForward"}

			HLSLPROGRAM
			#pragma prefer_hlslcc gles
			#pragma exclude_renderers d3d11_9x
			#pragma vertex vert
			#pragma fragment frag

			#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"

			struct VertexInput
			{
				float4 vertex	: POSITION;
				float2 uv		: TEXCOORD0;
			};

			struct VertexOutput
			{
				float4 vertex	: SV_POSITION;
				float2 uv		: TEXCOORD0;
				float2 uv2		: TEXCOORD1;
			};

			float4 _MainTex_ST;
			Texture2D _MainTex;
			SamplerState sampler_MainTex;

			float4 _MainTex02_ST;
			Texture2D _MainTex02;

			VertexOutput vert(VertexInput v)
			{
				VertexOutput o;
				o.vertex = TransformObjectToHClip(v.vertex.xyz);

				o.uv = v.uv.xy * _MainTex_ST.xy + _MainTex_ST.zw;
				o.uv2 = v.uv.xy * _MainTex02_ST.xy + _MainTex02_ST.zw;

				return o;
			}

			half4 frag(VertexOutput i) : SV_TARGET
			{
				float4 tex01 = _MainTex.Sample(sampler_MainTex, i.uv);
				float4 tex02 = _MainTex02.Sample(sampler_MainTex, i.uv2);
				float4 color = lerp(tex01, tex02, i.uv.x);

				return color;
			}

			ENDHLSL
		}
	}
}

---

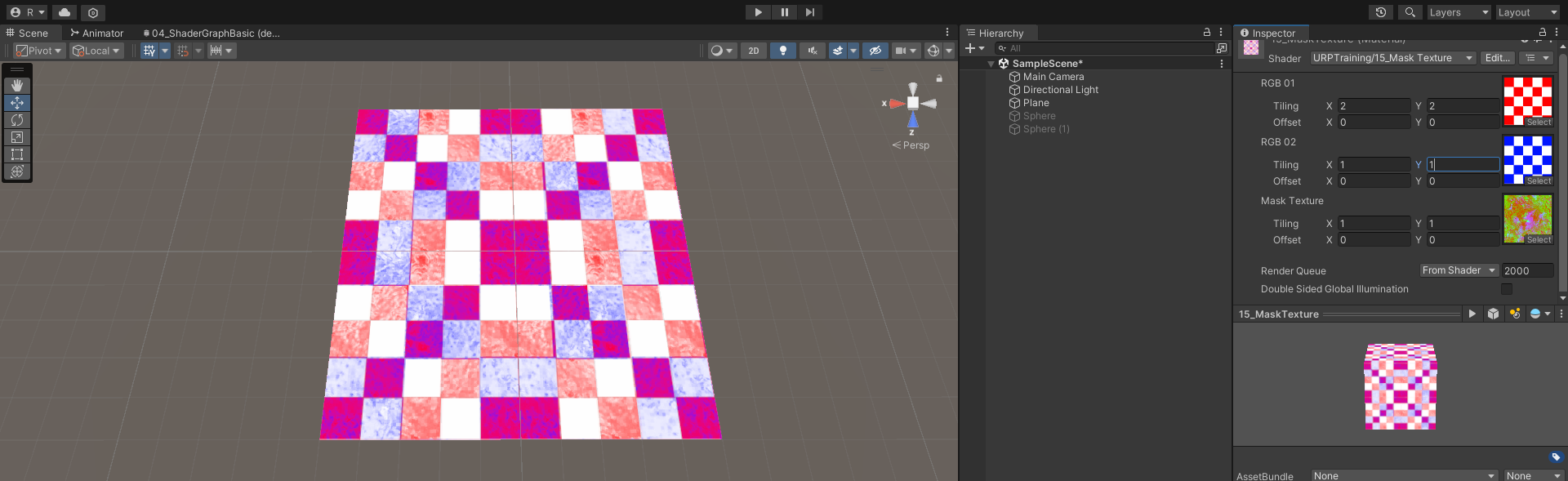

Mask Texture를 사용한 Texture Blending

두 장의 Texture를 Mask Texture를 통해 Add하는 방식.
이 경우에는 RGBA Channel을 사용하는 Mask Texture에서 각 색영역에 대한 부분이 중복되는 부분이 없어야 깔끔하게 나온다.

Properties
{
	_MainTex("RGB 01", 2D) = "white"{}
	_MainTex02("RGB 02", 2D) = "white"{}

	_MaskTex("Mask Texture", 2D) = "white"{}
}

half4 frag(VertexOutput i) : SV_TARGET
{
	float4 tex01 = _MainTex.Sample(sampler_MainTex, i.uv);
	float4 tex02 = _MainTex02.Sample(sampler_MainTex, i.uv2);

	float mask = _MaskTex.Sample(sampler_MainTex, i.uv);

	float4 color = lerp(tex01, tex02, mask.r);

	return color;
}

---

UV Scroll

기본 UV값을 Control하여 다양한 효과를 Shader에서 구현 가능

VertexOutput vert(VertexInput v)
{
	VertexOutput o;
	o.vertex = TransformObjectToHClip(v.vertex.xyz);
	o.uv = v.uv.xy * _MainTex_ST.xy + _MainTex_ST.zw;
	o.uv.x += _Time.x;
	return o;
}

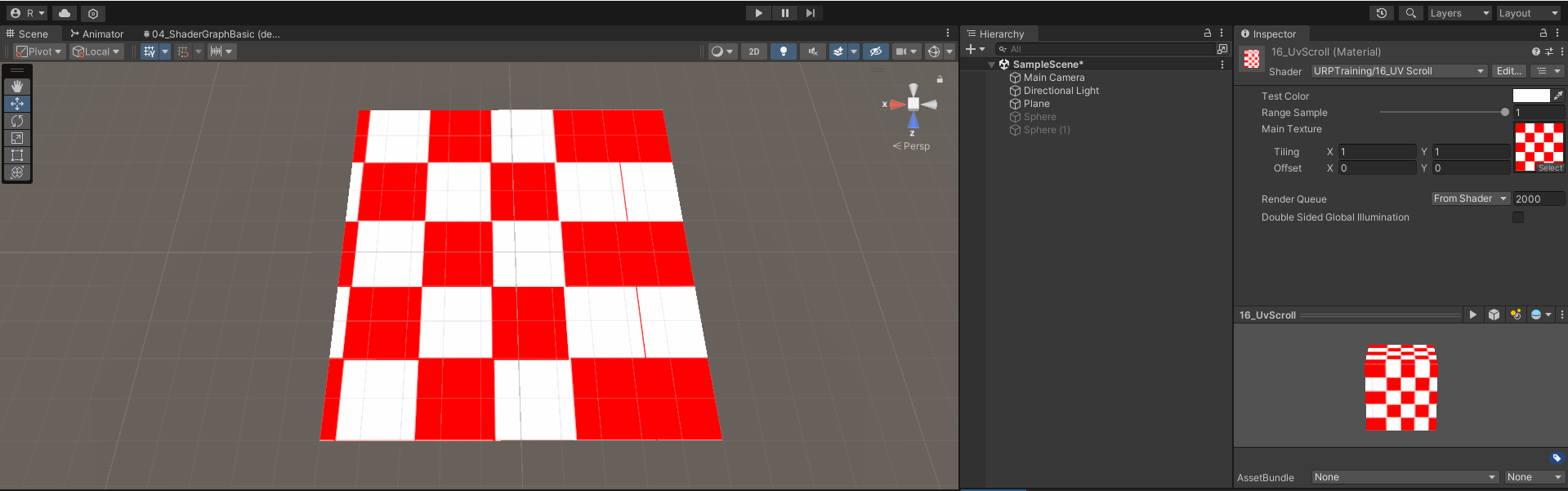

Mesh UV 방향으로 Scroll 되는 Shader 제작

Unity는 내부 Built-In Value를 가짐.

Name	Type	Value
_Time	float4	Time since level load: (t/20, t, t*2, t*3). Use to animate things inside the shader
_SinTime	float4	Sine of time : (t/8, t/4, t/2, t)
_CosTime	float4	Cosine of time : (t/8, t/4, t/2, t)
unity_DeltaTime	float4	Delta Time : (dt, 1/dt, SmoothDt, 1/SmoothDt)

//버텍스 셰이더 계산에서 _Time함수를 사용해서 offset 이동 가능
VertexOutput vert(VertexInput v)
{
	VertexOutput o;
	o.vertex = TransformObjectToHClip(v.vertex.xyz);
	o.uv = v.uv.xy * _MainTex_ST.xy + _MainTex_ST.zw;

	o.uv.x += _Time.x;

	return o;
}

//픽셀 셰이더에서도 응용 가능
half4 frag(VertexOutput i) : SV_TARGET
{
	i.uv.x += _Time.x;
	float4 color = _MainTex.Sample(sampler_MainTex, i.uv) * _TintColor * _Intensity;

	return color;
}
