LAN 케이블
컴퓨터, 라우터, 스위치, 프린터 등 네트워크 장치들을 연결하여 데이터 통신을 가능케 하는 중요한 구성 요소
주로 트위스트 페어 케이블 사용
→ 외부 간섭을 줄이고 신호의 안정성과 성능 향상
→ RJ-45 커넥터: 8개의 핀을 이용해 이더넷 포트에 연결
-
CAT5 / CAT5e
- 가장 오래된 카테고리 중 하나
- 최대 1000Mbps(1Gbps)의 데이터 전송 속도 지원
- 일반적인 가정이나 소규모 사무실에서 많이 사용
-
CAT6 / CAT6a
- CAT5e와 비교하여 성능이 더 우수
- 최대 10Gbps의 데이터 속도를 100미터 이내의 짧은 거리에서 지원
- 크로스 토크와 간섭에 대한 저항력 향상
-
Cat7
- 10Gbps의 데이터 속도를 최대 100미터의 긴 거리에서 지원
- 외부 간섭에 강력한 차폐를 제공
→ 고성능 네트워크 및 데이터 센터에서 사용
-
Cat8
- 가장 최근에 개발된 표준
- 표준 거리에서 최대 25Gbps 또는 40Gbps의 데이터 전송 속도 지원
계층별 네트워크 구성 장비
물리 계층
데이터를 전기 신호로 변환하여 물리적으로 전송
-
네트워크 케이블
- 데이터를 물리적 매체를 통해 전기 신호로 변환하여 전송하는 역할
- 이더넷 케이블, 광섬유 케이블
-
리피터 (증폭기)
- 전기 신호의 감쇠를 보상하여 데이터를 더 멀리 전송할 수 있도록 도와주는 장비
→ 데이터 증폭
- 전기 신호의 감쇠를 보상하여 데이터를 더 멀리 전송할 수 있도록 도와주는 장비
-
허브(Hub)
-
네트워크 케이블로 연결된 여러 장치 사이에서 데이터를 브로드캐스트하는 역할
-
효율성이 낮고, 충돌을 일으키기 쉬워 스위치로 대체됨
(∵ 모든 장치에게 데이터를 보냄) -
더미 허브 / 스위칭 허브 / 스태커블 허브
-
데이터링크 계층
물리 계층에서 온 데이터를 논리적인 프레임으로 구성하고 오류 검출/수정을 수행
-
스위치
- 장치 간 데이터 흐름을 관리하고, 목적지 (MAC) 주소를 기반으로 스마트하게 데이터 전달
- 효율과 보안성이 뛰어나, 허브보다 선호 → 현대 네트워크에서 중요
-
브리지
- 주소를 구분할 수 있는 기능이 있음
- 서로 다른 두 네트워크를 연결
- 필요할 때만 데이터를 전달하여 네트워크 트래픽을 줄이는 역할
→ 기능은 거의 같지만 데이터 처리 능력이 다름
브리지는 소프트웨어 기반, 스위치는 하드웨어 기반
브리지(상대적으로 오래됨) → 스위치 (상대적으로 최신)
네트워크 계층
패킷의 라우팅과 전송 관리
라우터
서로 다른 네트워크 간 데이터 패킷 전달과 최적 경로 선택
신호 변환 장치
서로 다른 형태의 네트워크 신호를 처리하고 변환(중개)하는 장비

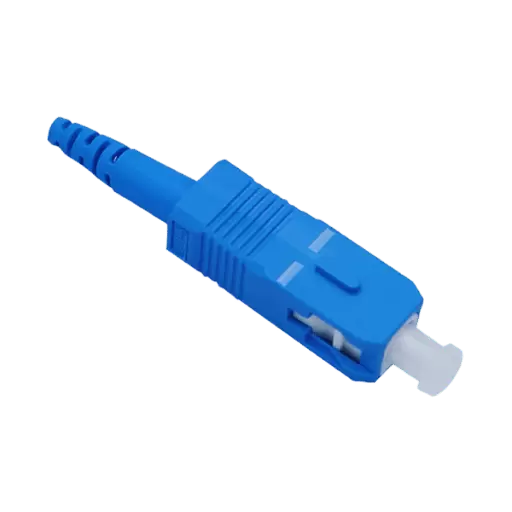

- 트랜시버 (빛)
- 모뎀 (아날로그 ↔ 디지털)
- DSU/CSU (디지털 ↔ 디지털)

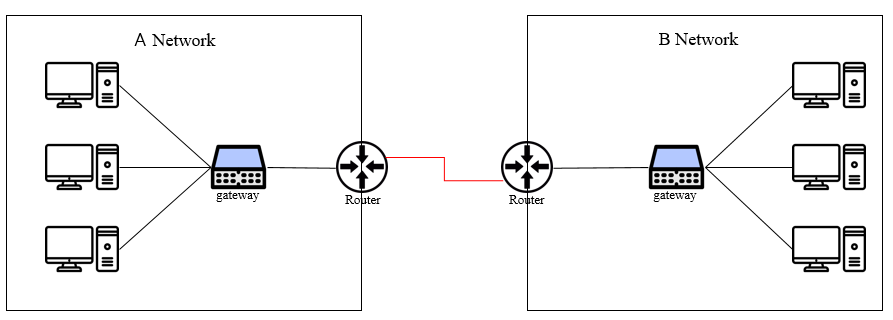

게이트웨이
서로 다른 네트워크 간 데이터를 전달하고, 라우팅하는 역할을 수행하는 장치나 소프트웨어
네트워크의 연결성과 상호 운용성(호환성)을 확보하는 데 중요한 역할
네트워크 간 통신 중개
서로 다른 네트워크 간 통신 중개
LAN과 외부 인터넷 사이에서 데이터 전달 수행
프로토콜 변환
서로 다른 네트워크는 다양한 프로토콜을 사용
→ 한 네트워크에서 사용되는 프로토콜을 다른 네트워크에서 사용되는 프로토콜로 변환하여 데이터의 호환성을 확보
데이터 패킷 라우팅
게이트웨이는 패킷을 목적지 네트워크로 라우팅하여 최적의 경로로 전달
보안 기능
네트워크 보안을 위해 방화벽과 같은 보안 기능을 수행
내부 네트워크에서 외부로 허용된 통신망만을 연결하도록 설정
