H.264 비트 스트림 구조

NAL (Network Abstraction Layer)

네트워크 친화적인 비디오 표현

VCL (Video Coding Layer) 의 비디오 표현을 여러 transport layer나 저장 매체에 적합한 방식으로 포맷하고 헤더 정보를 제공하도록 설계

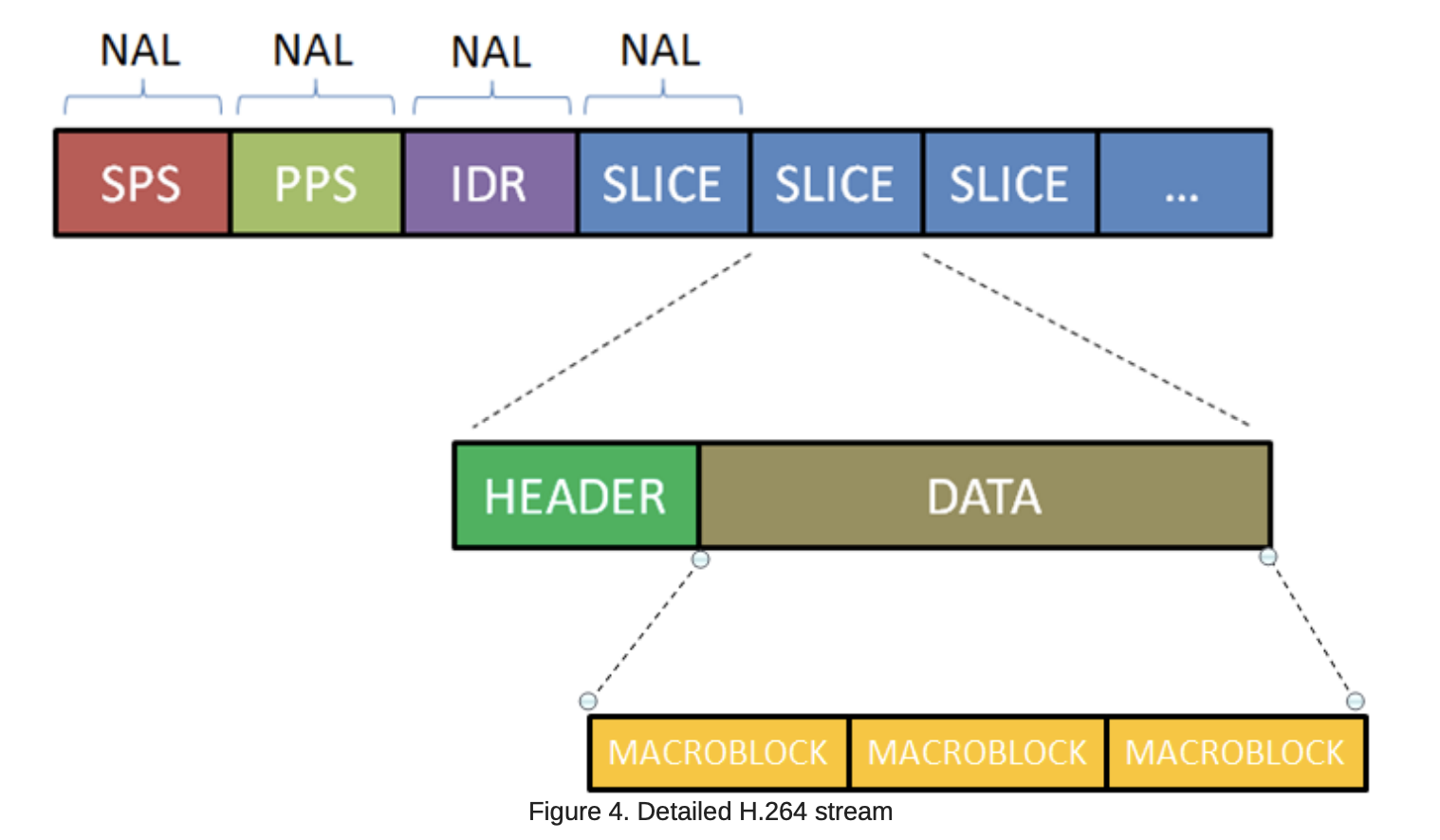

NAL Unit

코딩된 비디오 데이터는 NAL 유닛으로 구성

각각의 NAL Unit은 Header와 Payload로 구성

• Header: NAL 타입 (프레임, 파라미터 정보 등) 구분
• Payload: 실제 비디오 데이터 (slice, SPS, PPS) 등

각 Unit은 0x000001 시작 부호로 구분

전송 방식에 따라 시작부호는 생략될 수 있다 (byte stream foramt이 아닌 length-prefixed, packet-based)

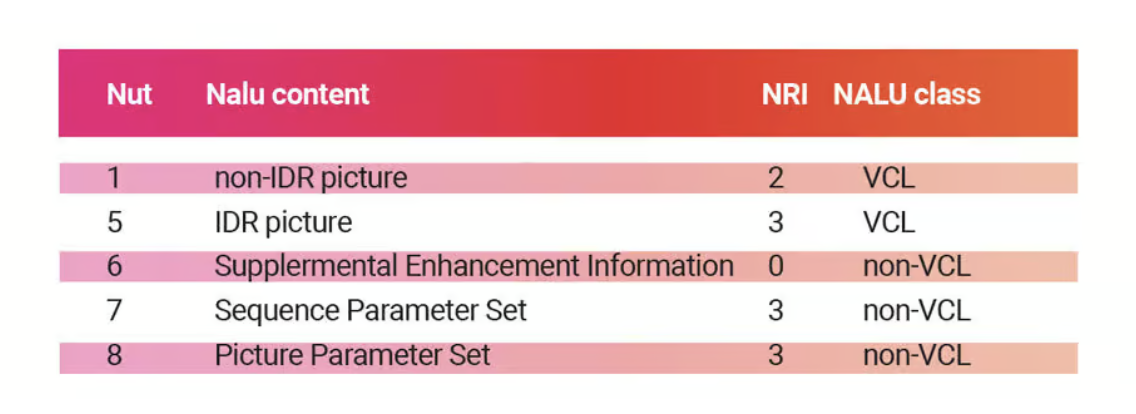

NAL Unit 종류

• SPS (Sequence Parameter Set)
  - 해상도, 프로파일 등 시퀀스 전체 정보
• PPS (Picture Parameter Set)
  - 각 영상 프레임의 인코딩 방식 정보
• IDR Slice
  - 완전한 I 프레임
• Non-IDR Slice
  - P,B 인터 프레임
• 기타 보조정보 (RBSP)

SODB (String Of Data Bits)

비트 단위의 데이터 시퀀스
비트 단위로 끊어지므로 Byte-alginment 보장 X

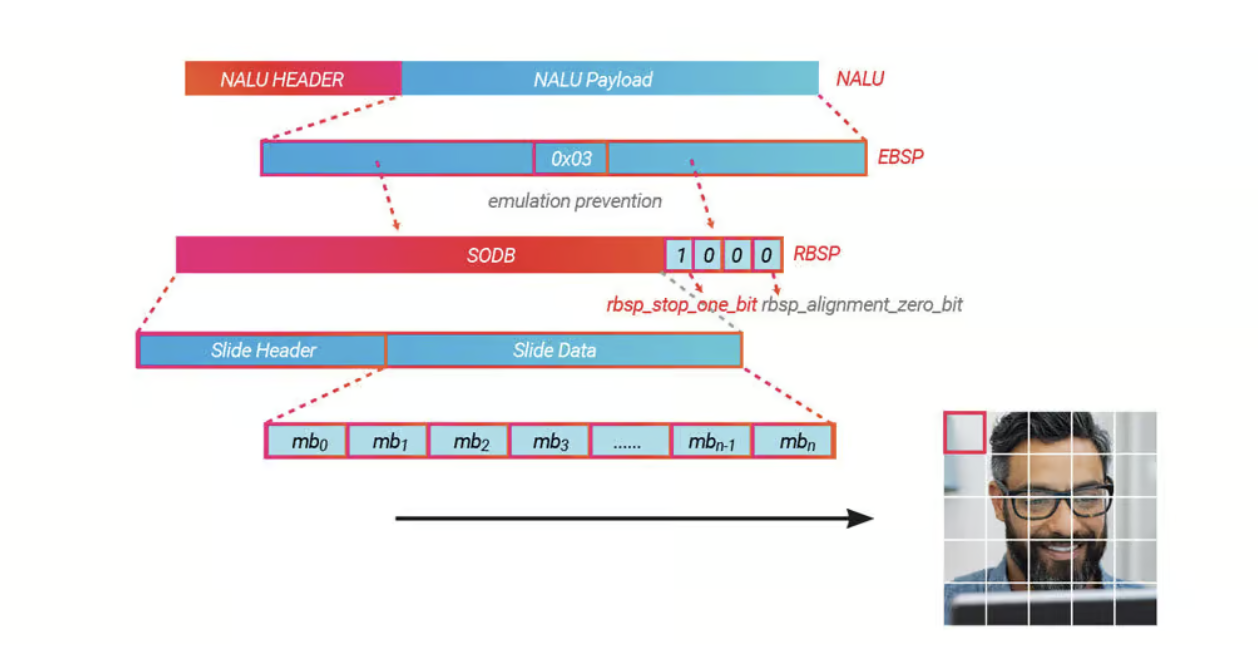

RBSP (Raw Byte Sequence Payload)

SODB가 Byte-alignment를 보장하지 않기 때문에 뒤에 stop bit 1 과 필요한 만큼의 0 padding으로 Byte-alignment를 맞춘다

EBSP (Encapsulated Byte Sequence Payload)

Emulation Prevention Byte Sequence Payload 라고도 불림

RBSP에서 0x000000이나 0x000001 같은 NAL start code와 혼동하지 않기 위해 특정 바이트 패턴이 나올 경우 0x03을 삽입해서 디코더의 혼동을 방지한다

이 과정을 Emulation Prevention 이라고 부른다.

정리하면

EBSP = RBSP + Emulation prevention
RBSP = SODB + stop bit 1 + 0 paddings

Slice

H.264에서 하나의 이미지를 여러 서브 프레임으로 나눈 단위

Type	Slice	Description
0,5	P-slice	P 매크로블록 (과거 ref 프레임 하나로 예측) I-block 포함 가능
1,6	B-slice	B 매크로블록 (과거 미래 참조) I-block 포함 가능
2,7	I-slice	전부 I 매크로블록 (프레임 내부 예측)
3,8	SP-slice	P/I 블록 혼합, 스트림 스위치용
4,9	SI-slice	SI 매크로 블록 (스위치 전용), 정확한 스트림 전환 지원

타입 5-9의 경우 현재 프레임의 나머지 모든 슬라이스도 이 타입임을 의미한다.

슬라이스 구조

• Header
  - 슬라이스의 타입 (I/P/B)
  - 어떤 매크로블록이 포함되는지
  - 슬라이스 번호 (프레임 내 위치)
  - 참조 프레임 정보, QP (quantification param)
• Data
  - 다수의 매크로블록의 실제 압축 데이터

Macroblock

이미지 데이터 압축의 가장 작은 단위

H.264에서는 16x16 + chroma 샘플로 구성

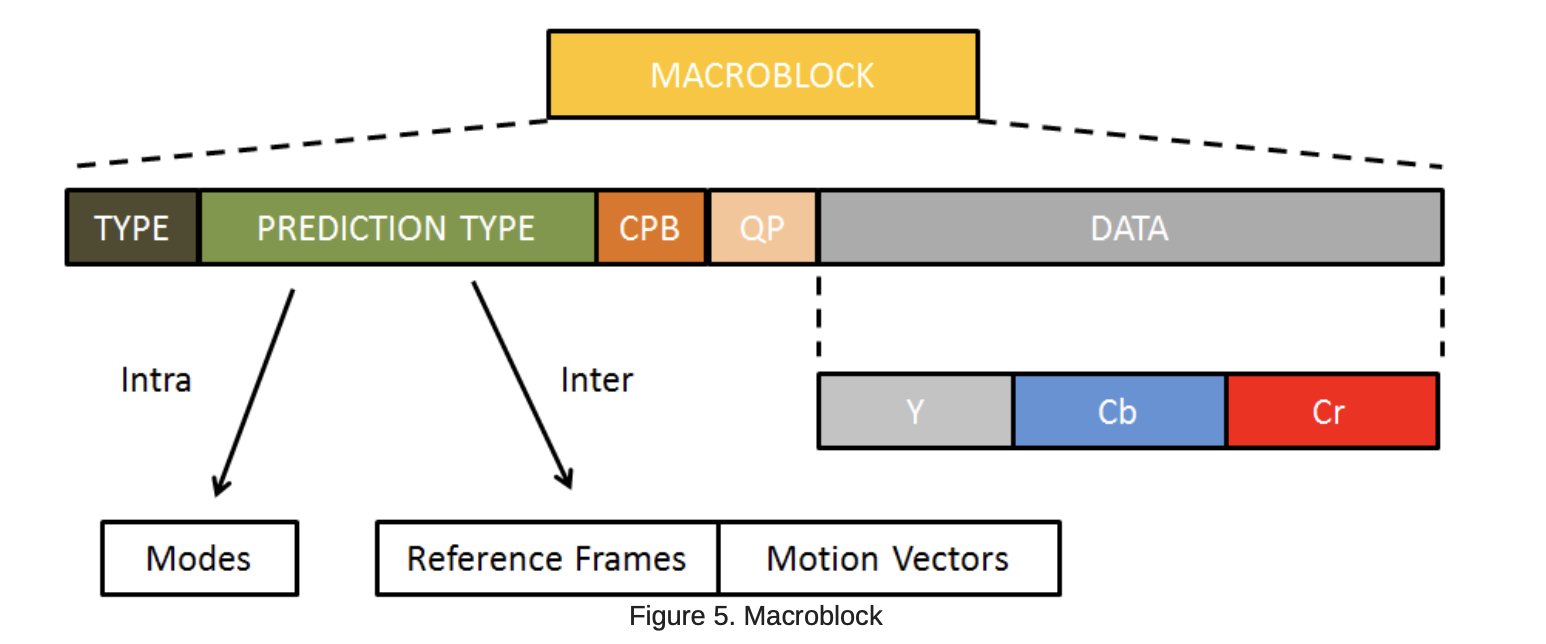

매크로블록 구조

• type (Intra, Inter)
• Prediction type
• CPB (Coding Block Pattern)
  - 어떤 블록이 실제 데이터 갖는지 마스킹
• QP (Quantification Parameter)
• DATA
  - Y, Cb, Cr 실제 계수값

디코딩 시 비트스트림에서 슬라이스-> 매크로블록 단위로 정보를 읽고

각 매크로블록의 YCbCr 데이터를 복원해 픽셀 컬러를 reconstruction
