[Demonstrating Agile Flight from Pixels without State Estimation] (Demonstrating Agile Flight from Pixels without State Estimation) (Ismail Geles, Leonard Bauersfeld, Angel Romero, Jiaxu Xing, Davide Scaramuzza / RSS, 2024)

Summary:

Explicit State Estimation 없이 오직 온보드 카메라의 이미지만으로 사람 조종사처럼 빠르게 비행하는 자율주행 쿼드로터 시스템 제안

My Thoughts & Takeaways

실제로 트릭없이 vision-based로만 작동하는 자율비행 연구
gate segmentation을 활용해서 효율적인 RL 학습을 수행한 부분
→ 이게 확실히 sim2real에도 유리할 것 같음
Asymmetric AC 구조가 중요한 키라서 이후에도 주로 사용되는 것 같음.
gate 위치가 조금 변했을 때 성능 꽤나 떨어지는 부분이 아쉽다.
→ 사람도 게이트 위치가 바뀌면 대응 못하나?
생각해보면 drone racing task의 특성상 gate를 index 순서대로 따라가야하는데, observation이 단순 segmentation mask인 상태에서 여러 gate 중 다음 gate를 구분해내는 것 자체가 뭔가 underactuated 된 느낌이긴 하다.
앞으로 조금 더 general한 task에서 이러한 연구들이 이루어지면 더 재미있겠다.

Problem

문제 정의

대부분의 Agile autonomous vision-based quadrotor는 여전히 explicit state estimation (VIO, SLAM 등)에 의존한다.
이러한 방법들은 Visual 정보와 Inertial 정보를 아주 낮은 latency로 실시간으로 처리해야해서, 강력한 onboard computation 및 sensing 장비가 필요
→ 반면에 인간 조종사를 생각해보면, 그들은 단순히 FPV 카메라 영상만 보고도 충분히 잘 조종한다.
- 조종기의 Collective thrust와 body rate와 같은 low-level 명령을 통해 매우 빠르고 정확하게 조작할 수 있음.

✅ 즉, 지금까지의 비전 기반 자율 드론들은 인간 파일럿의 조작 방식과 확실한 차이가 있으며, 인간 파일럿이 훨씬 더 효율적으로 비행한다.

➡️ 그렇다면 state estimation없이 인간처럼 영상 기반 end-to-end control로 agile flight을 할 수 있을까?

이 문제를 풀기 위해 고려할 사항

Image pixel로부터 곧바로 드론 제어값을 출력해낼 수 있다면 아래와 같은 장점이 있음
1. Computation을 ground-station PC로 옮길 수 있기 때문에 complex algorithm이나 large NN을 실시간으로 돌릴 수 있음.
2. 비싼 하드웨어를 사용하지 않아도 되기 때문에 human pilot과 1to1 replacement가 가능해짐
이전에도 vision input을 받는 learning-based 연구들이 있었지만, 대부분의 연구들은 모두 state estimation을 필요로 했다.
- state estimation을 policy input으로 같이 넣어주거나
- image pixel만 넣어주지만 high-level command를 출력한 다음 onboard FC가 stabilization을 대신해주거나 → 여전히 state estimation이 존재.

  ☑️ FC stabilization은 high-level command를 받아 cascade PID를 수행할 때 FC 자체에서 급격한 움직임을 제한하여 안정적으로 제어해주는 것으로, 이 자체가 agile flight를 불가능하게 함.

그래서 state estimation을 건너뛰고 image로만 제어를 해보려고 하는데, 이게 매우 어려운 작업임.
- Observation input (이미지)의 차원이 너무 높아서 학습할 때 sample efficiency가 떨어짐.
- 시뮬레이션 자체도 이미지를 계속 랜더링 해줘야함 (computation..)
- 드론의 움직임때문에 너무 다양한 viewpoint에서 이미지가 생성됨 → 실제 세상과 차이가 클 수밖에 없음.
- motion blur 나 shutter effect가 높은 속도에서는 심해짐
- Sim2Real이 aerodynamics에선 더 어려움

문제 해결 방식

이미지 자체는 너무 정보가 많으므로, task-relevant하고 effcient한 gate edge mask를 policy input으로 활용
- swin-transformer 기반 robust gate detector 활용
  → 실제 세상과 시뮬레이션 데이터를 동시에 학습했기 때문에 gap이 거의 없음.
Asymmetric actor-critic framework를 활용하여 학습 효율을 늘림. (critic은 full state 정보를 확인)

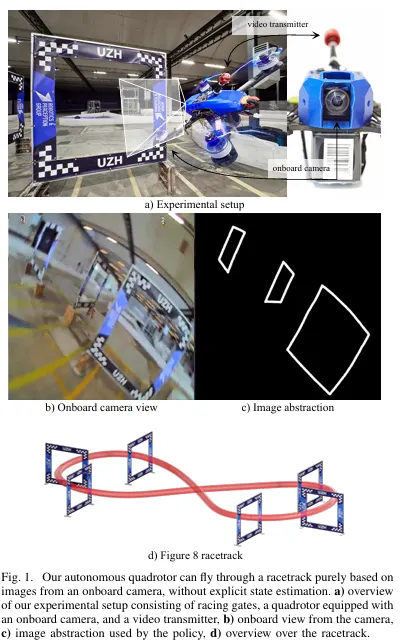

Offboard computer를 활용하였고, onboard 카메라로부터 33ms latency (60Hz, 1280x720) 이미지를 받음.
Offboard computer에서 돌아가는 AI는 gate detction 수행 → gate masking binary image를 통해 control command 생성하고 온보드 컴퓨터의 RF receiver로 송신.
→ beta FC와 연결되어 바로 제어 수행

Methodology

Task 정의

Image pixel로부터 직접 quadrotor를 agile하게 제어하는것
Drone racing task를 수행하며, 정해진 순서로 gate들을 최대한 빠르게 통과하는것
→ 이때 오직 onboard 내 카메라만 활용

Neural Controller

Neural Controller는 온보드 카메라의 이미지를 받아서, gate segmentation mask로 변환
이를 기반으로 collective thrust & body rate command를 생성.
A benchmark Comparison of Learned Control Policies for Agile Quadrotor Flight 리뷰

`Action Space`

각 timestep마다 policy는 action을 추출 → collective thrust와 bodyrate setpoint

이 action command는 드론 내부에 있는 low-level controller에 의해 각 모터 speed로 변환되어 실행됨
→ 인간 조종사가 스틱으로 조종하는 것과 같은 원리
→ state estimation이 필요없기 때문에 매우 빠른 조종이 가능

⚠️ 그러니까 실제로는 IMU 센서 자체는 필요한 것 같음
- onboard low-level controller (beta-FC)가 body rate & thrust command setpoint와 현재 IMU에서 측정되는 값을 바탕으로 motor speed 계산 → 즉 rate pid control을 수행한다는 것.

`Observation space`

policy의 input으로는 pixel-level gate segmentation mask가 들어간다.
→ 이때 mask는 continuous하며, mask value는 confidence를 의미

⭐ 이 observation input을 설정한데는 두 개의 큰 이유가 있음
1. gate의 edge는 task 자체와 매우 연관이 크고, 현재 드론의 위치에 대해 많은 정보를 주기 때문
2. 학습 중에는 gate edge를 단순 perspective projection으로 얻어낼 수 있기 때문에 image rendering을 하지 않아도 되서 학습 속도를 매우 빠르게 늘릴 수 있다.
  → 이 부분이 헷갈릴 수 있는데, 학습 중에는 드론의 3d pose와 gate의 3d 위치를 모두 알고 있기 때문에 매 순간 mask를 바로 계산해낼 수 있음.
  → 그리고 mask를 84x84로 down sample해서 continuous하게 표현
  → 대신에 실제 test를 할때는 gate detector로 실제 이미지에서 mask 출력해서 넣어줌

`Observation Space of the Critic`

asymmetric PPO를 활용함 → critic에게 더 많은 정보를 부여
- 이때 critic은 사실상 모든 simulation state를 input으로 받음
- position, attitude, velocity, angular velocity, 현재 드론 위치에 상대적인 다음 gate의 center 위치, gate index
  - 이때 gate index도 거리에 따라 continuous하게 부여

`Rewards`

policy를 학습하기 위한 reward는 아래와 같이 설계
$r_t=r_t^{prog}+r_t^{perc}+r_t^{pass}-r_t^{cmd}-r_t^{crash}$
- where $r_t^{prog} = \lambda_1(d_{t-1}-d_t) \\ r_t^{perc} = \lambda_2 exp(-\delta^4_{cam}) \\ r_t^{cmd}=\lambda_3||a_t|| + \lambda_4||a_t - a_{t-1}||^2 \\ r_t^{pass} = \begin{cases} 1.0-d_t, \; \text{if passed gate at current timestep} \\ 0, \; \text{otherwise} \end{cases} \\ r_t^{crash} = \begin{cases} -4.0, \; \text{if} \; p_z < 0 \; \text{or in collision with gate} \\ 0, \; \text{otherwise} \end{cases}$
- 순서대로
  - progress reward : track을 따라 빠르게 비행하도록
  - perception reward : 다음 gate로 camera가 향하도록 → $\delta$ 는 camera의 optical axis와 현재 드론에서 다음 gate center까지의 벡터의 각도
  - command smoothness penalty : 너무 크거나 위험한 action에 패널티
  - sparse gate reward & collision reward : safe flight를 위해

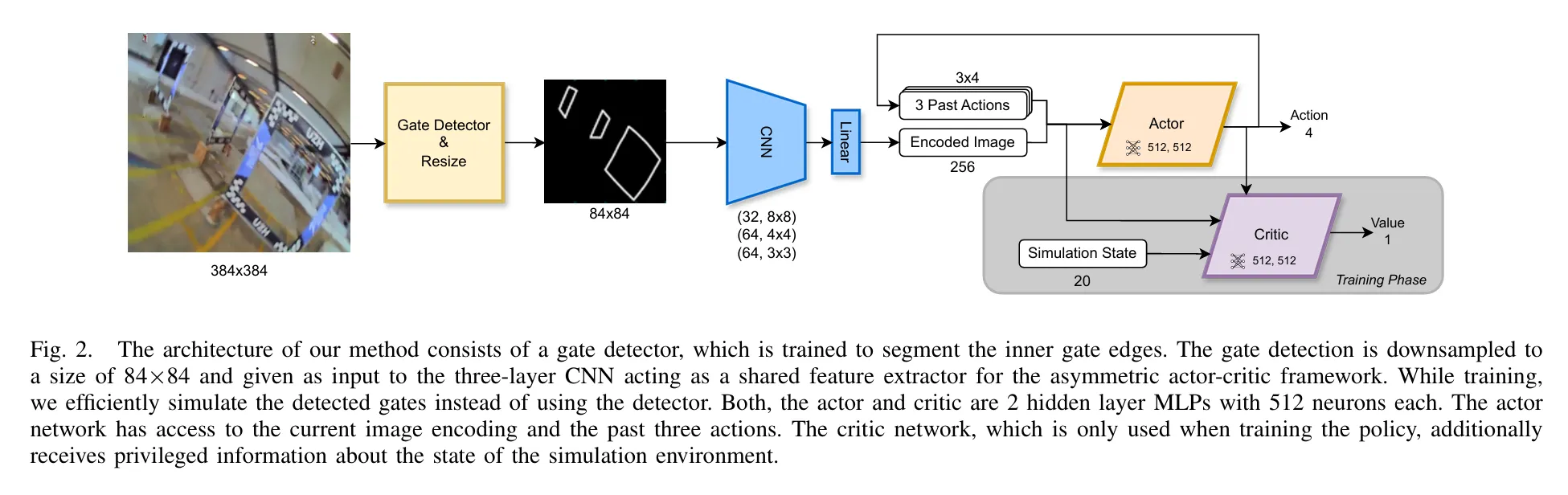

Network Architecture

CNN은 gate segmentation pixel에서 feature 추출하고, 마지막 3개의 action vector와 함께 네트워크에 입력
→ 마지막 3개 action을 같이 넣어주면 더 smooth한 control command를생성할 수 있음.
critic은 이에 추가로 simulation state를 받음.

Simulation

시뮬레이션 내부에서만 학습 진행
그리고 위에서도 언급했지만 vision-based RL은 state-based RL에 비해서 이미지 rendering simulation이 동반되기 때문에 아주 학습이 느림
→ 이 연구는 mask segmentation을 활용해서 이 문제 해결함.

⚠️ gate observation과 quadrotor dynamics는 별로 중요한 부분이 아니라고 생각되서 생략.

gate observation은 camera intrinsic 잘 활용해서 만들어서 학습에 활용했다는 내용
quadrotor dynamics는 시뮬레이터 구현에 사용된 dynamics 식 관련 내용 → 나중에 자세히 다루어보려고 함.

Gate Detector

⚠️ 이 부분도 딱히 관심 없어서 생략

SwinTransformerV2 활용해서 gate detector학습했다는 내용 (segmentation network)

Policy Training

PPO 알고리즘 활용
모두 시뮬레이션에서만 학습, 4억번의 environment interaction으로 학
zero-shot sim2real transfer를 위해서 아래 방법을 활용
1. Initial State Buffer
  - RL agent의 catastrophic forgetting 문제 : RL이 잘 학습되면 매번 동일한 비슷한 경로로 이상적으로 비행 → 잘하기 때문에 실수하거나 벗어난 상태를 더 이상 보지 못함 → 비정상적인 상태에서 회복하는 방법을 까먹음
  - 그래서 매번 에피소드가 시작할 때마다 초기 상태를 다르게 설정해줌. (buffer에 초기상태 저장)
2. Domain Randomization
  - sim2real에서 발생하는 drone간의 차이나 동역학적인 복잡성 때문에 수행
  - 학습 하는 동안 thrust, body drag, inertia 등 드론 dynamics, drone의 시작 포즈, 게이트의 위치 등을 랜덤으로 바꿔줌.

Experiments

아래의 세 가지 metric에 대해 성능 측정
1. Success rate : Three lap race를 몇번이나 성공적으로 마무리하는지
2. Mean-gate-passing error : gate를 지날 때 drone과 gate center의 거리 평균
3. Lap-time : 얼마나 빠르게 비행하는지
위 metric을 기반으로 아래의 질문에 대해 답하기 위해 실험 진행
1. pixel-based agent가 state-based agent와 비교했을 때 서로다른 track layout에 대해 어떤 성능을 보이는지

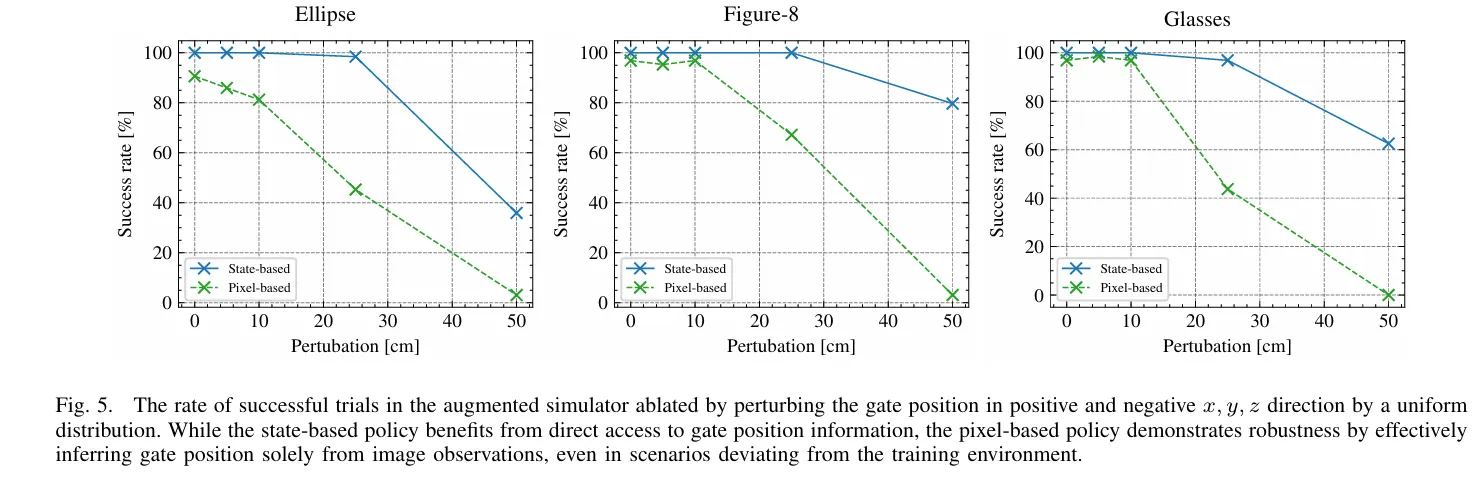

2. Track layout에 agent가 얼마나 민감한지

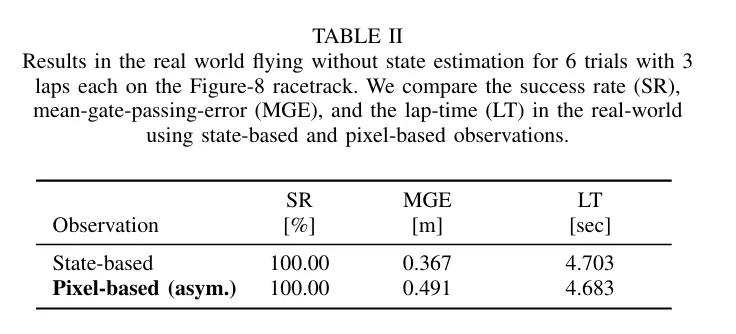

3. Real world의 비행에서 얼마나 robust한지
Proposed agent와 아래 두 baseline 비교
1. state-based policy : full state를 critic 과 actor에게 다 줌
2. symmetric pixel-based policy : pixel-based인데, critic에게 더 정보를 주지 않음

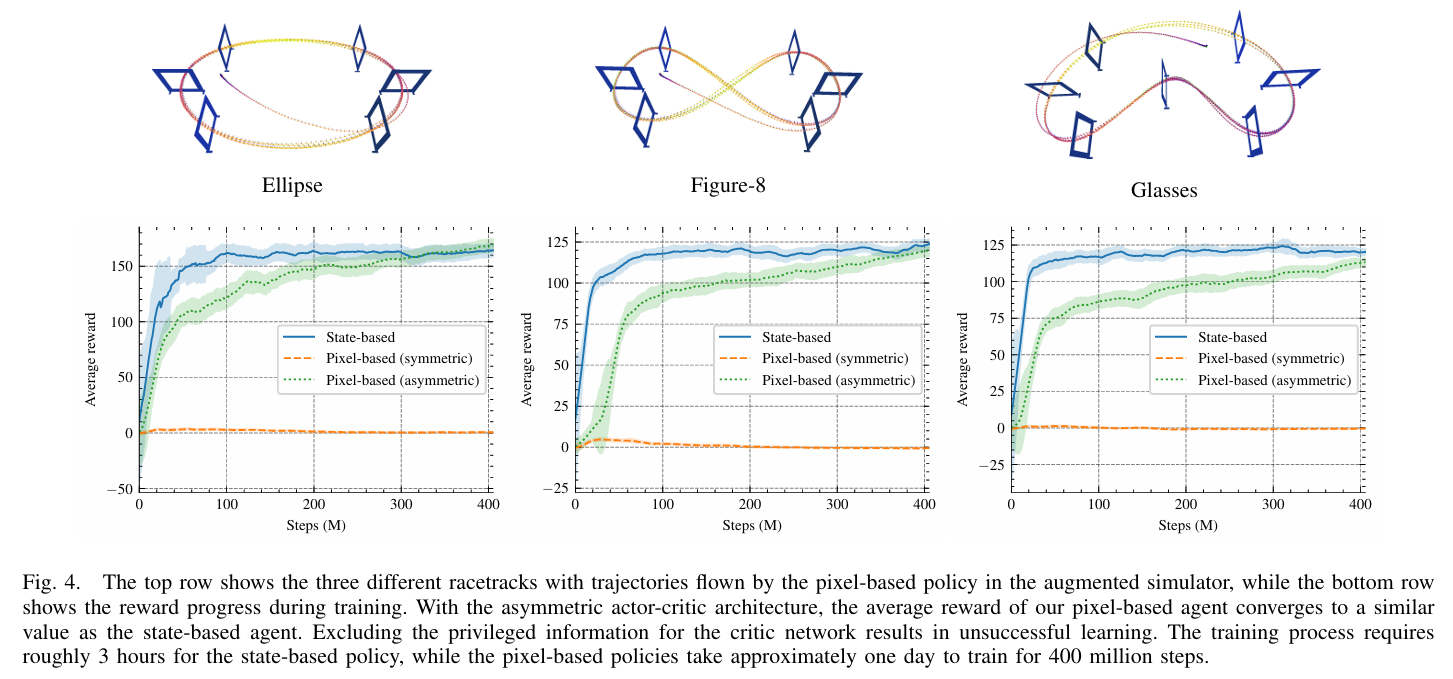

일단 symmetric pixel-based agent는 아예 비행 불가 → critic에게 full information 제공하는 것이 매우 중요.
state based는 학습이 훨씬 빠르긴 하지만, 충분히 학습을 시켜주면 pixel-based agent와 성능은 비슷해짐

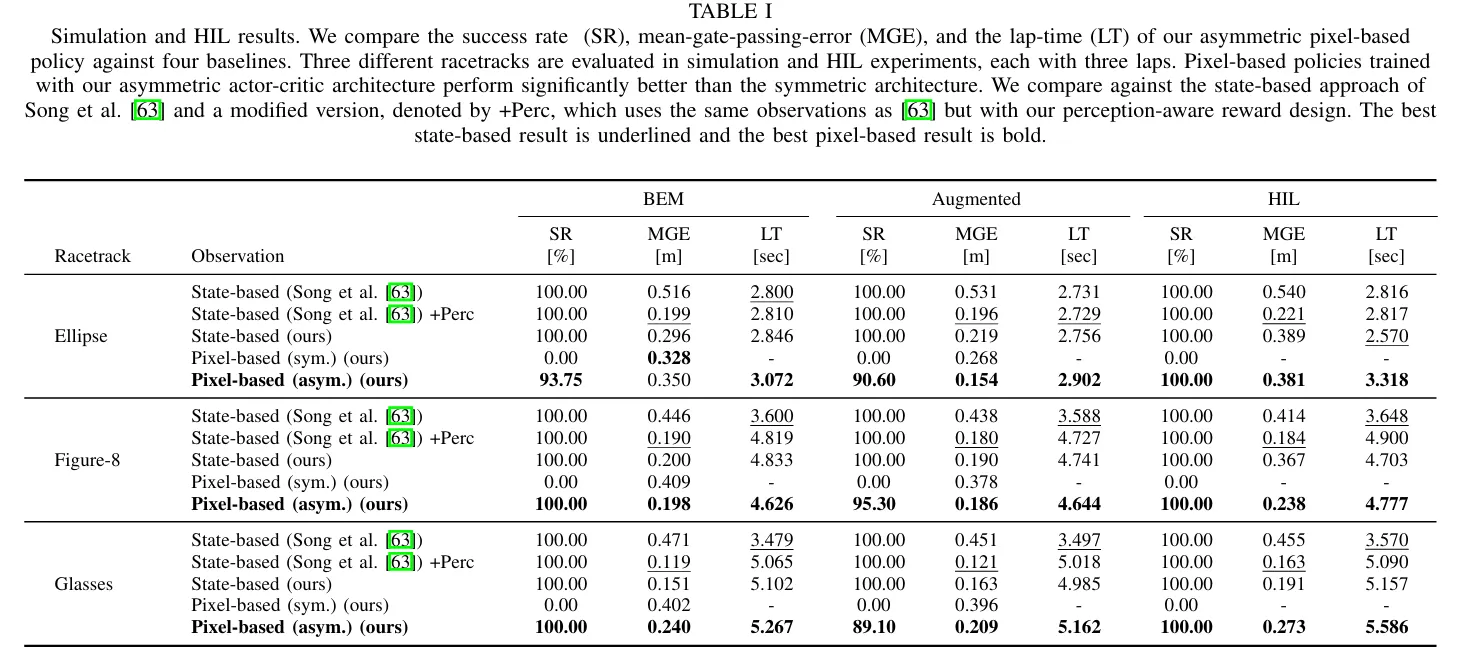

BEM은 가장 정확한 물리 기반 시뮬레이터
Augmented는 실제 학습한 시뮬레이터
HIL은 실제 드론 하드웨어가 시뮬레이터와 연결된 것 → 실제 드론이 비행을 하는데, MOCAP으로 pose를 구하고 이를 기반으로 시뮬레이션 상에서 segmentation mask를 계산해서 policy에 넣어줌. → segmentation 성능과 policy 자체 성능 분리를 위함.
