Inverse Graphics

신희준·2026년 2월 21일

Inverse Graphics

목록 보기

1/15

https://scenerepresentations.org/courses/2023/fall/inverse-graphics/

Inverse Graphics란 무엇인가?

Scene

3D Scene은 무엇인가?

Scene은 연속적인 모든 3d coord에 대해 존재하는 모든 properties를 의미한다.
→ materials, light sources, shape, color, …

Scene을 “관측”한다는 것은 3d scene의 projection을 눈이나 카메라로 보는 것을 의미한다.

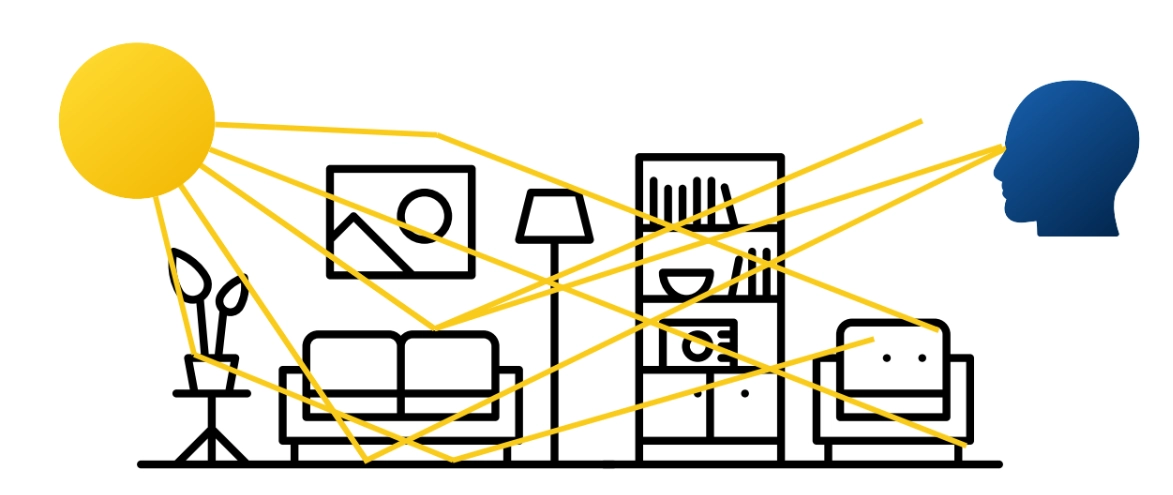

→ light source로부터 나온 빛이 scene을 돌아다니면서 튕겨져서 눈이나 카메라에 들어오면 관측 가능한 것

이때 3D의 기하학적 정보와 빛의 물리적 이동을 계산하여 2D 이미지로 투영하는 전체 과정이 rendering 이다.

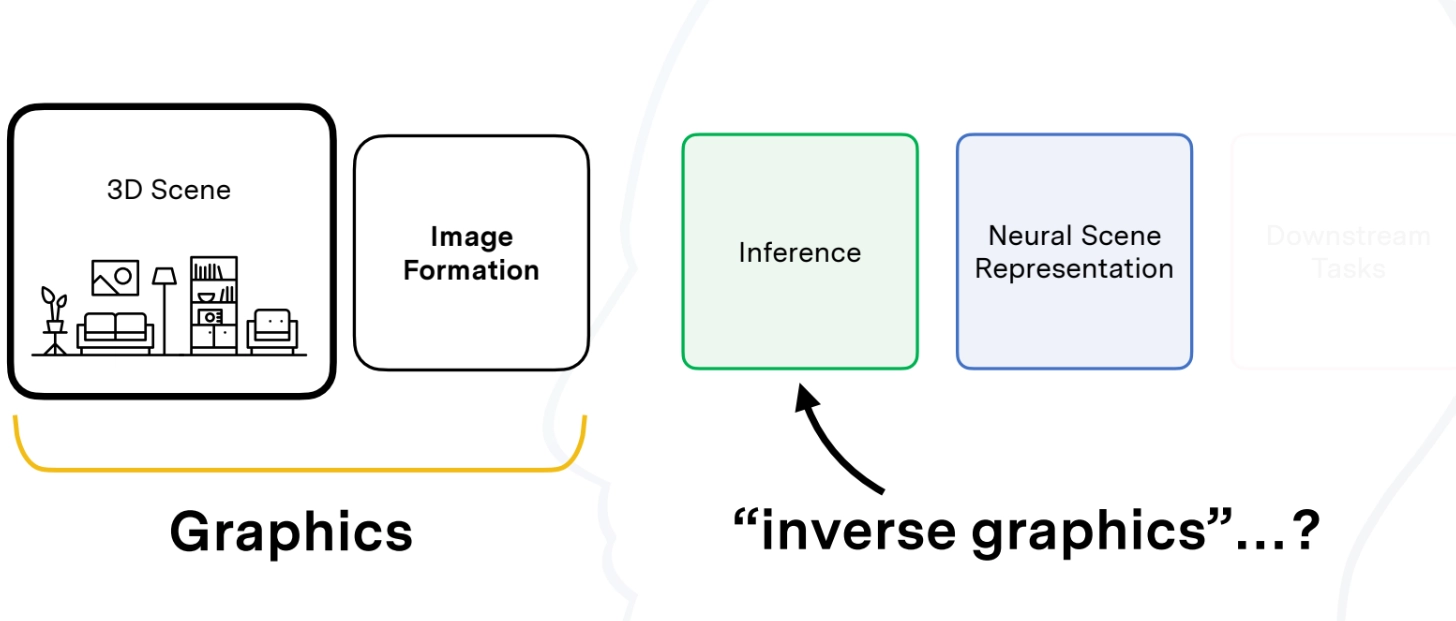

Graphics & Inverse Graphics

✅ Graphics

3D scene이 주어지고 Camera pose를 알 때, 이미지를 만들어내는 것 (rendering).
☑️ CG는 물리적 법칙을 설명하는 rendering equation을 최대한 간단하게 잘 표현하려는 방향으로 발전함.

✅ Inverse Graphics

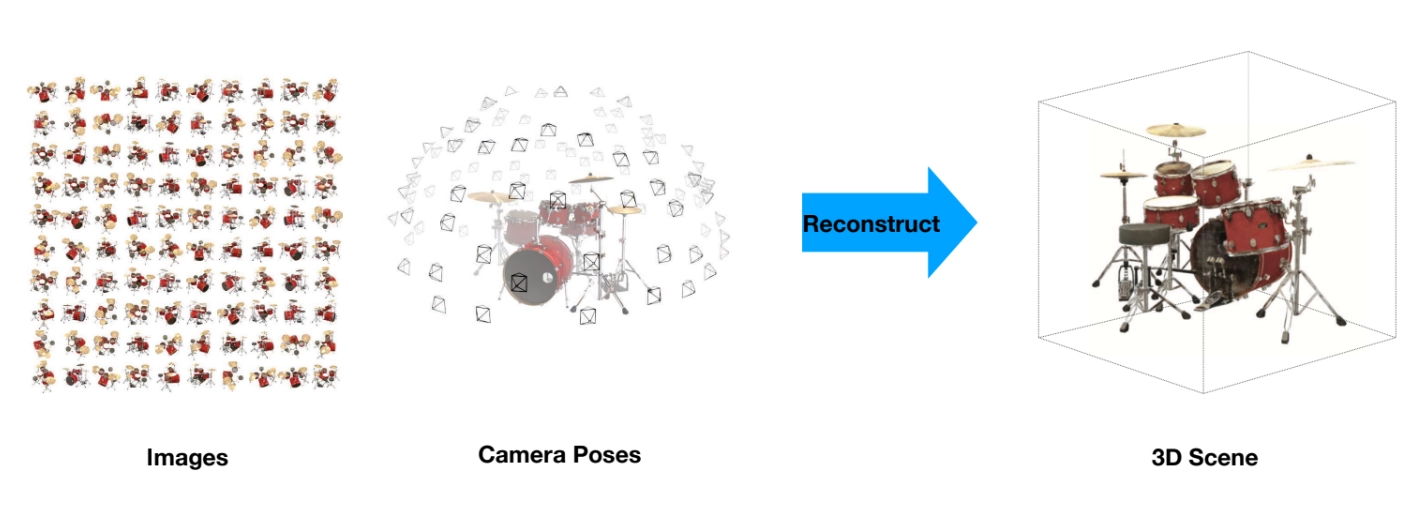

2d 이미지가 주어졌을 때, 3D scene과 camera pose를 구해내는 것
☑️ 근데 여기서 pose는 COLMAP으로 구할 수 있다고 생각해도 ok.
그러면 아래와 같이 생각할 수 있음.

이 복잡한 3D Inverse Graphics 문제를 풀기 위해서는 아래의 네 가지 설계 요소를 잘 생각해야 한다.
- Field Parameterization
- Geometry & Appearance Model
- Forward Map
- Inference Method

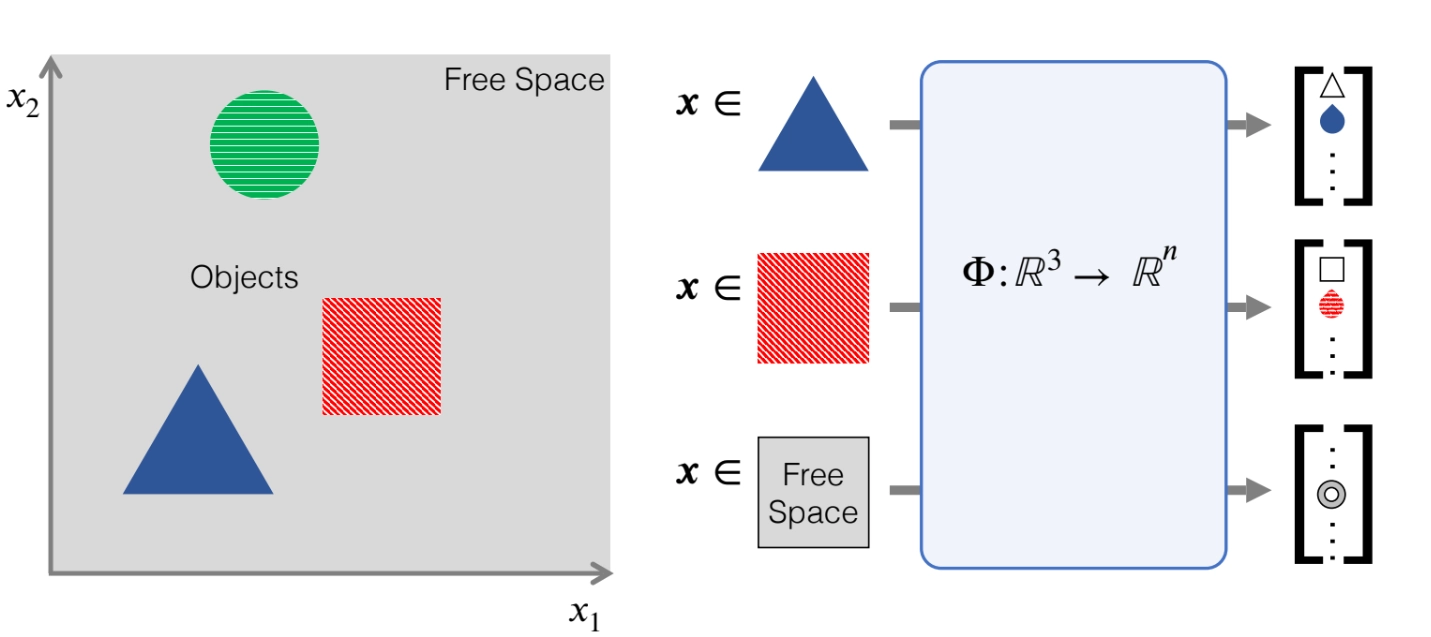

Field Parameterization = 3D Scene Representation

Inverse Graphics에서는 2d 이미지들로부터 3d scene을 만들어낸다고 했다.
➡️ 3d scene은 Inverse Graphics의 output이다.

그러면 이 3d scene이란건 어떻게 표현되는걸까?
결국 3D Scene Representation은 아래와 같은 질문에 관한 것이라고 생각한다.

3D 공간의 정보를 수학적 함수나 데이터 구조로 어떻게 표현할 것인가?

Explicit 한 방법
- Mesh
- Point Cloud
- Voxel Grid
- *3D Gaussian
Implicit 한 방법
- SDF
- Neural Fields

Geometry & Appearance Model

3d scene representation이 정보를 담을 그릇의 형태를 의미한다면, 이 부분은 실제로 그 그릇안에 어떤 내용을 채울 지에 관한 것.

우리가 만든 3D Scene Representation의 각 위치(point)는 어떤 물리적 상태와 색상 정보를 가지고 있는가?

Geometry
- 물체가 공간을 어떻게 차지하고 있는지, 형태의 물리적인 경계를 정의
- 주요 표현 값
  - Density function: 이 위치에 물질이 얼마나 꽉 차있는지
  - Occupancy: 이 위치가 빈 공간(0)인지 물체가 있는 곳(1)인지
  - SDF : 이 위치에서 물체의 표면까지 거리가 얼마나 되는가
  - 3D gaussian splat에서는 Position / Covariance 등으로 표현
Appearance
- 물체가 빛과 상호작용하여 우리 눈에 어떻게 보이는지를 정의
- 주요 표현 값:
  - Radiance / RGB: 빛이 반사되어 눈에 들어오는 최종 색상
  - BRDF / PBR Parameters: 빛이 표면에서 어떻게 반사되는지 수학적으로 정의한 물리 기반 속성
  - Illumination: 주변의 조명 상태나 그림자
  - 3D gaussian splat에서는 Spherical Harmonics 활용

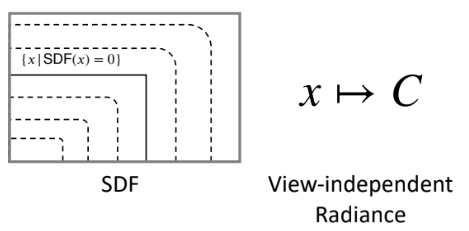

➡️ 위의 예시 방법론에서는geometry는 SDF, appearance는 radiance로 정의하겠다!

Forward Model & Inference Model

Forward Model은 3d scene 공간에서 어떻게 이미지를 만들어낼지에 대한 모델 = rendering
Inference Model은 forward model을 통해 얻은 이미지를 활용하여 어떻게 3d scene을 효율적으로 찾아낼 수 있을지에 대한 모델 = inverse rendering

“Observable”한 variables (pixel color)가 주어졌을 때, 미분 가능한 forward model (renderer)를 만들어서, 이를 통해 “Unobservable”한 latent variables (geometry, appearance)를 estimate하자!

3d scene을 학습을 통해 최적화하기 위해 미분 가능한 forward model (differentiable rendering)을 활용

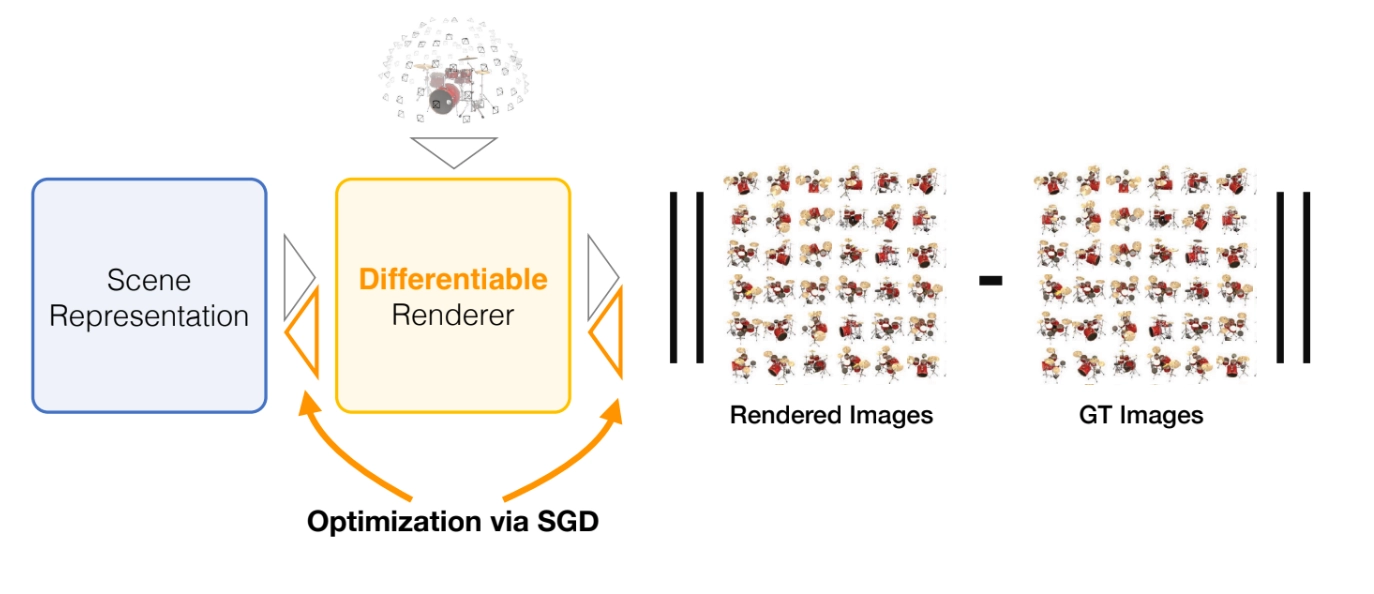

✅ 3D scene model을 가정하고 이미지를 만든 다음, 실제 이미지와 비교하여 그 차이를 통해 Scene model을 조금씩 수정해나가는 방식을 사용

General Structure of renderers

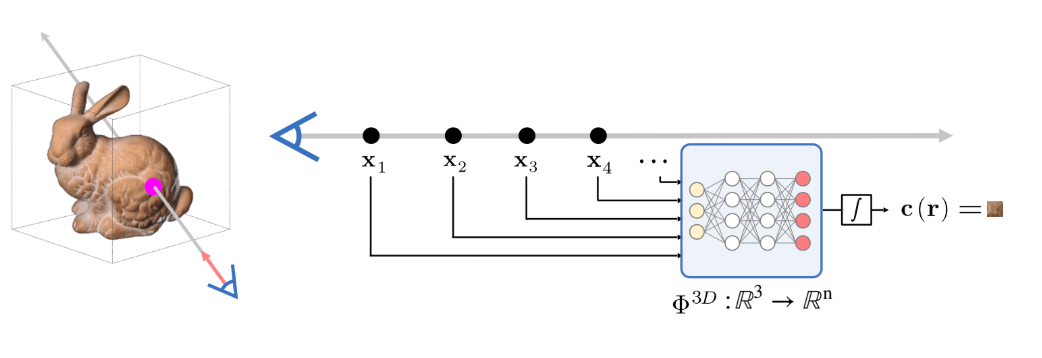

일반적인 Implicit 모델의 경우, 이 Renderer는 ray를 따라 point를 sampling하고, 이 point를 network에 입력하여 얻은 값들을 적분하여 최종 ray의 색을 얻음.
☑️ 이 point를 sampling하고 적분하는 방법에 따라 sphere tracing, volumetric rendering 등으로 구분
☑️ 그리고 geometry model에 따라서 rendering 방식도 달라짐
- sphere tracing → sdf
- volumetric rendering → Density model

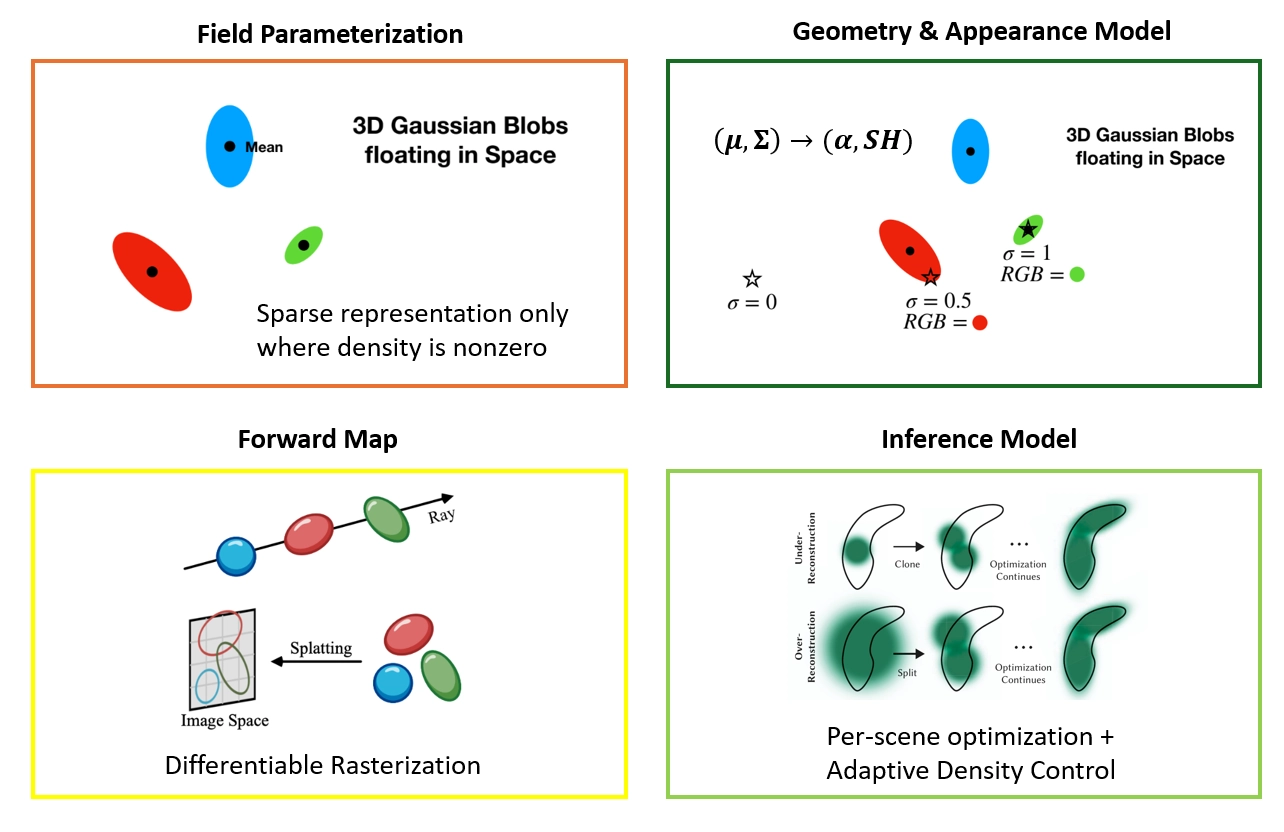

3D Gaussian splatting같은 경우에는 differentiable rasterization을 활용

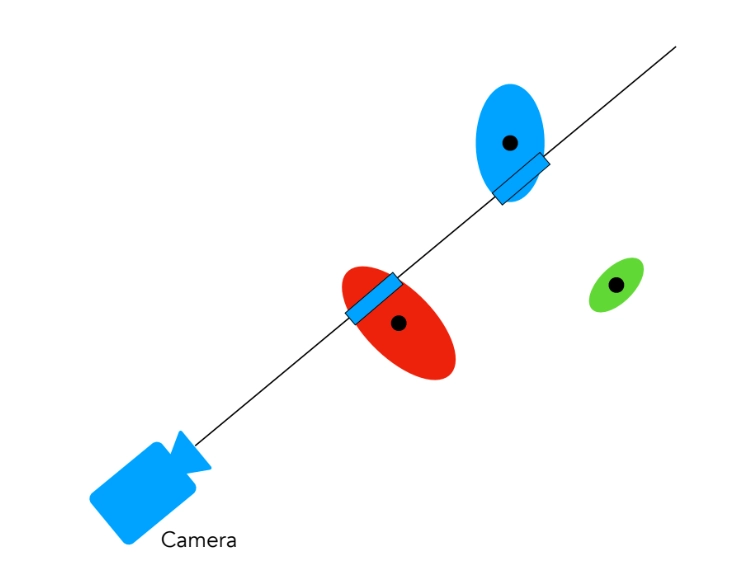

결국 volume rendering과 같은 원리긴 하지만, 기존 implicit 모델이 ray를 쏘아 무수히 많은 점을 sampling했던 반면에, 3DGS는 빈 공간은 계산하지 않고, ray 위에 존재하는 3D 가우시안들만 2D 화면에 투영시키고 그 weighted sum으로 최종 색을 결정하는 식.

☑️ 이게 가능한 이유는 gaussian이 affine transform (world2cam)과 integration (splat?)에대해 closed기 때문.
→ ray color에 대한 해당 가우시안의 기여도 값을, 그냥 projection된 2d gaussian으로 정의되는 수식으로 바로 구할 수 있음

☑️ 실제 구현 시에는 3d 가우시안을 일단 2d 화면에 전부 투영 시키고 (splat), 특정 픽셀에 겹쳐져 투영된 2d 가우시안을 통해 weighted sum 수행

☑️ 이러한 방식 덕분에 3DGS가 NeRF에 비해서 랜더링 속도가 압도적으로 빠름.

Example : NeRF

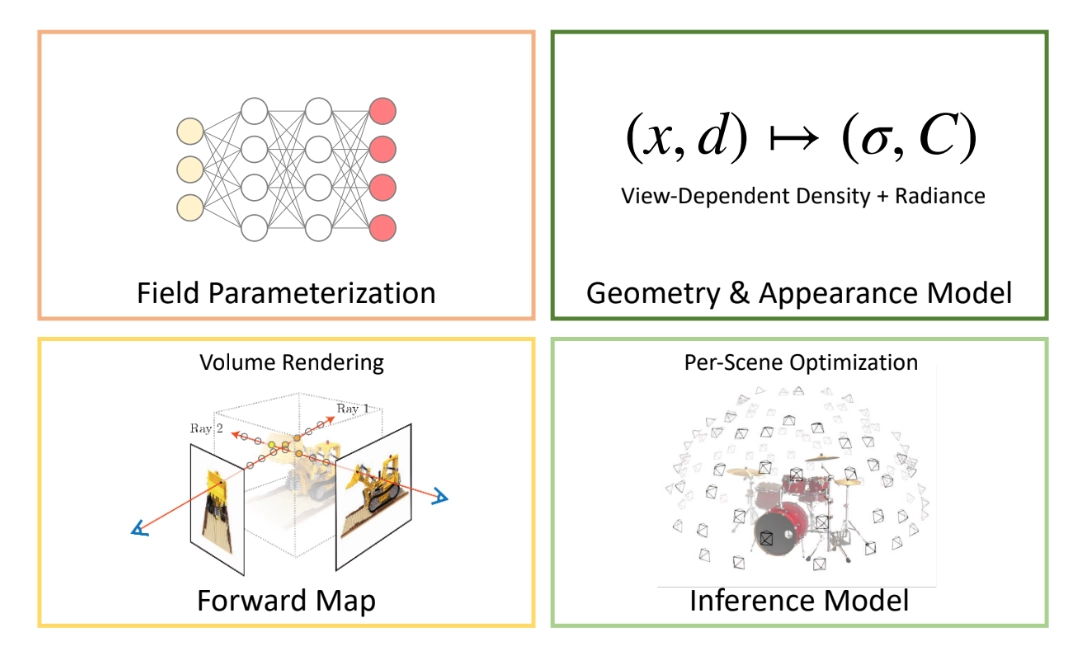

NeRF를 표현하자면 아래와 같이 표현할 수 있다.

이후 많은 연구들이 나왔고, 각 설계 요소를 발전시키는 방향으로 발전해왔다.
예를 들어 Scene Representation (Field Parameterization)에 대해 아래와 같은 발전
- Voxel Grid → Plenoxels (Yu et al. 2022)
- Voxel Grid + Hashmap + MLP → InstantNGP (Muller et al. 2022)
- Point cloud + MLP → PointNeRF (Xu et al. 2022)
