Cloud WAN

정의

역할

AWS Cloud WAN

AWS Cloud WAN은 전 세계에 분산된 데이터 센터, 지점, 그리고 AWS VPC를 하나의 중앙 집중식 대시보드에서 연결하고 관리할 수 있게 해주는 광역 네트워크(WAN) 관리 서비스입니다. 복잡한 글로벌 네트워크 구축을 자동화하고 통합된 정책 기반으로 운영할 수 있게 돕습니다.

주요 구성 요소 및 역할

Global Network (글로벌 네트워크)

모든 네트워크 리소스를 담는 최상위 컨테이너 역할을 합니다.

Core Network (코어 네트워크)

AWS가 관리하는 글로벌 네트워크의 중추입니다. 정책(Policy)을 통해 리전 간 연결 및 라우팅을 자동으로 처리합니다.

Segments (세그먼트)

역할: 네트워크를 논리적으로 격리하는 단위입니다. (예: 개발(Dev), 운영(Prod)망 분리)

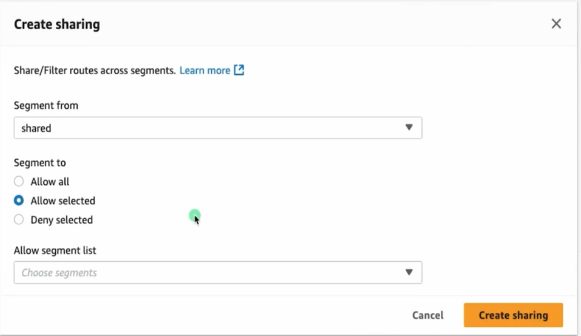

Segment Share (세그먼트 공유)

역할: 서로 다른 세그먼트 간에 통신이 필요할 경우 라우팅 정보를 공유하도록 설정합니다.

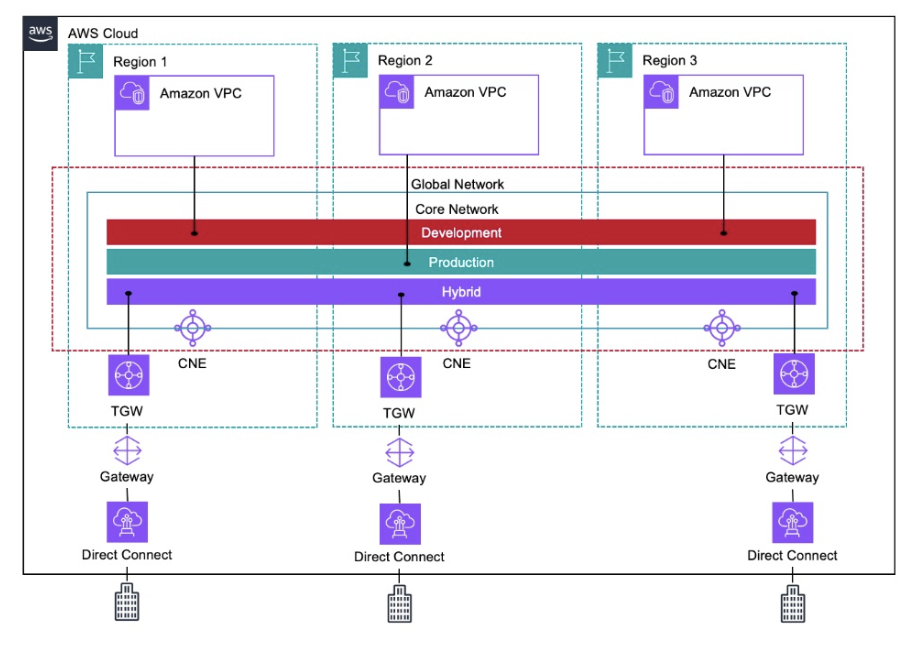

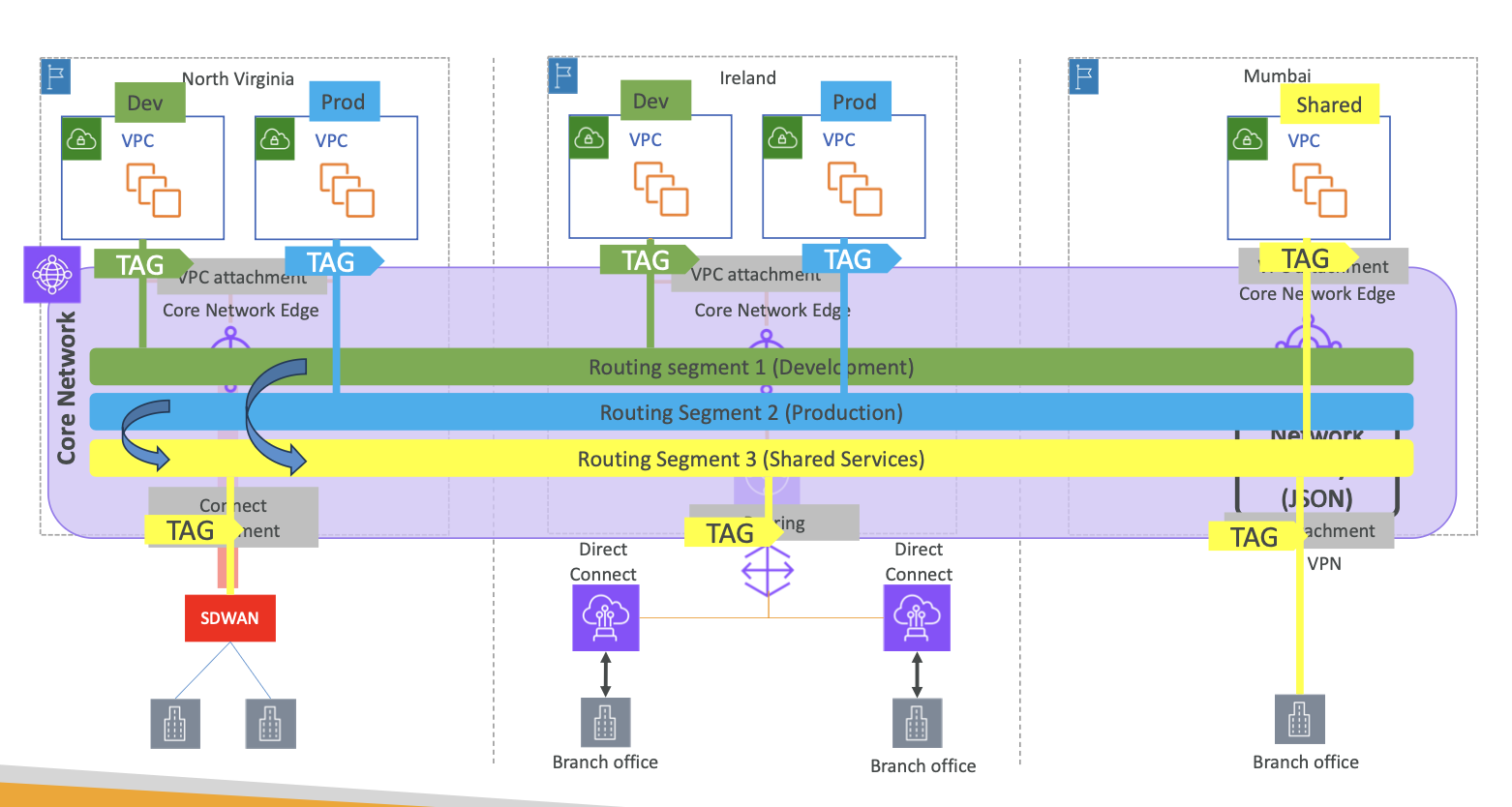

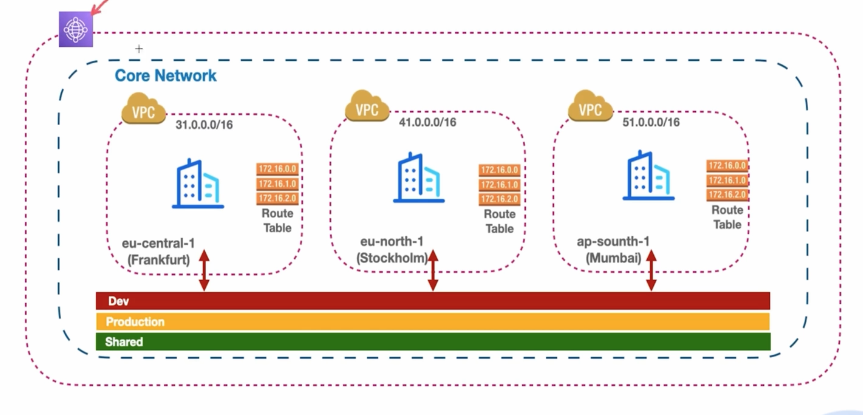

WAN 구조도

segement

segement share

attachment

routetable 코어네트워크 추가

DirectConnect

실습 2

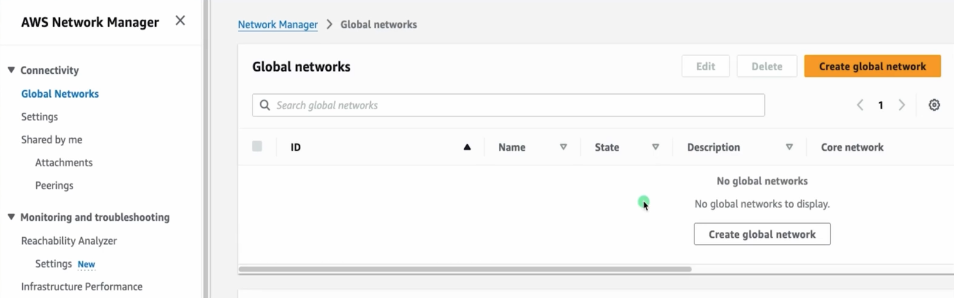

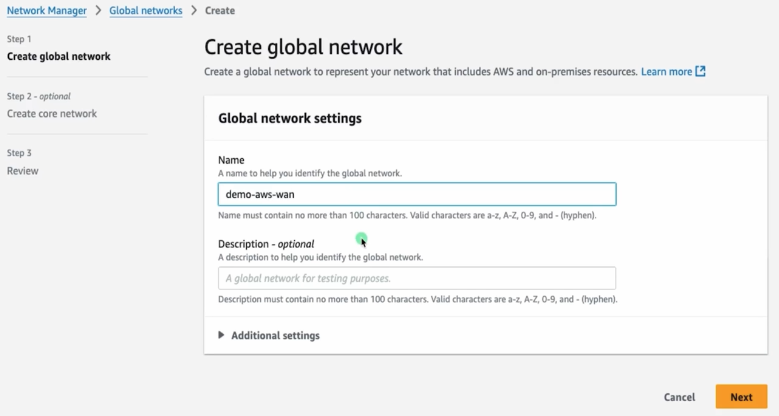

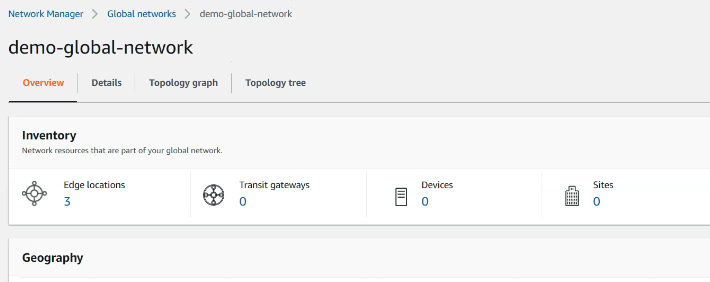

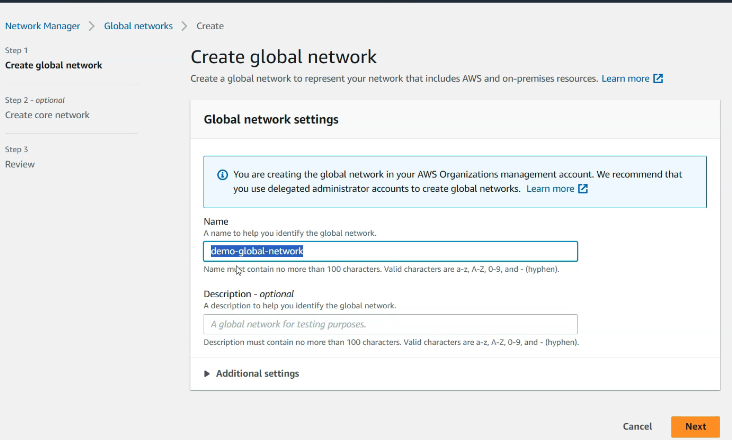

글로벌 네트워크 생성

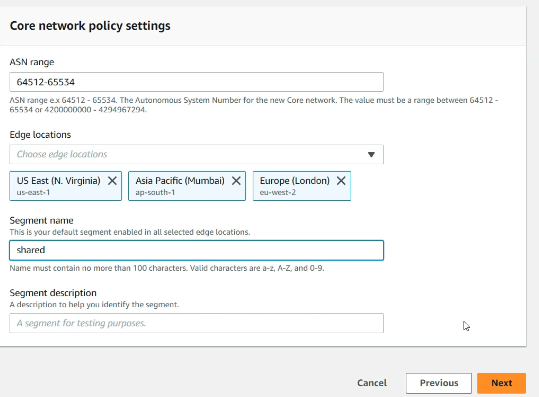

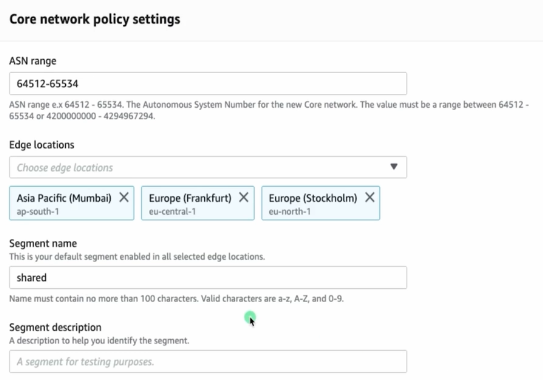

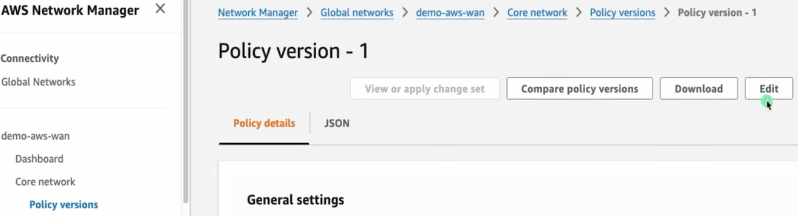

정책 설정

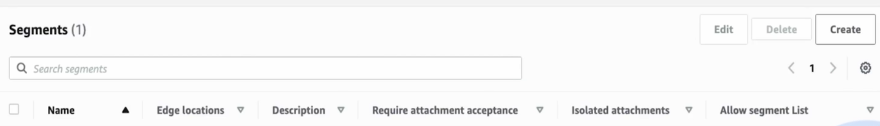

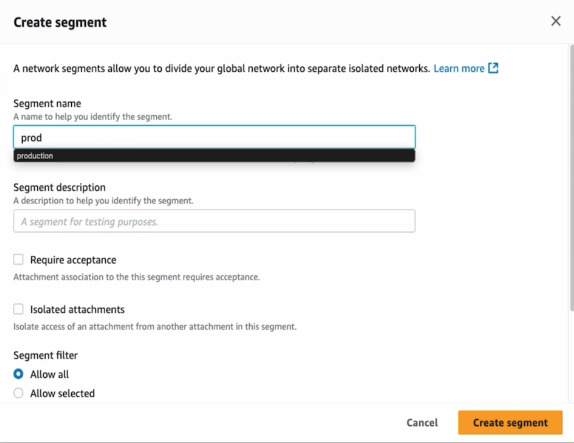

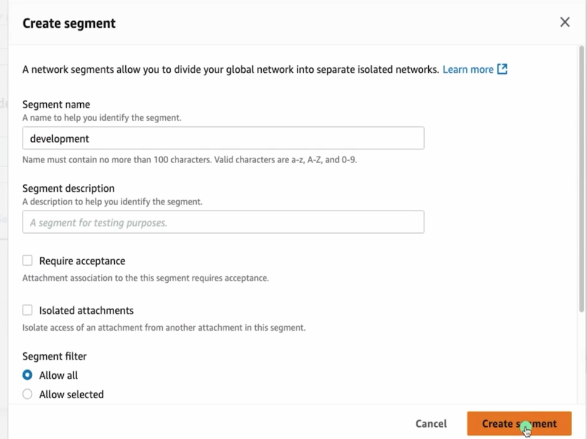

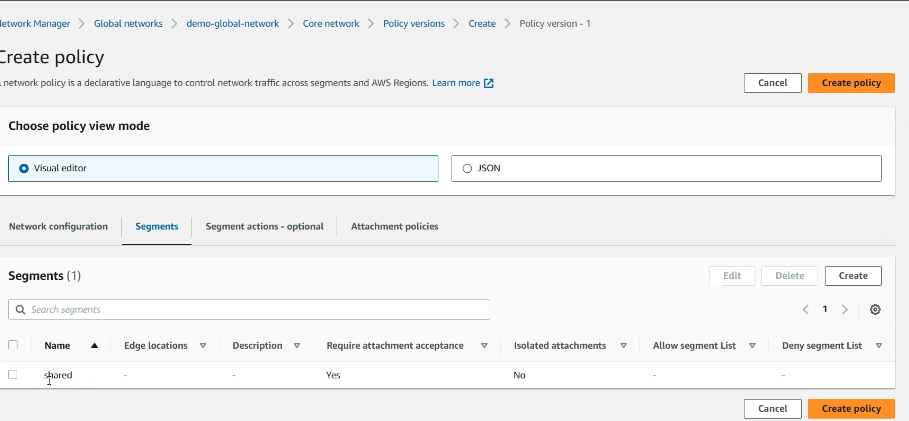

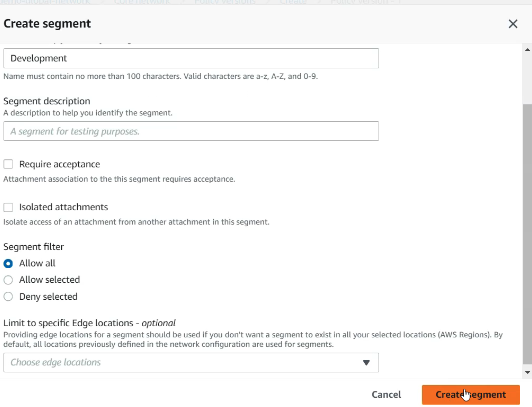

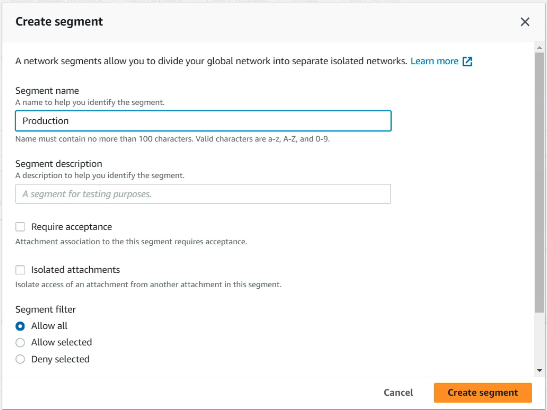

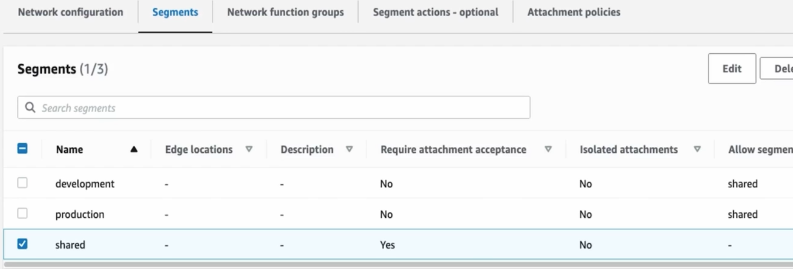

세그먼트 추가

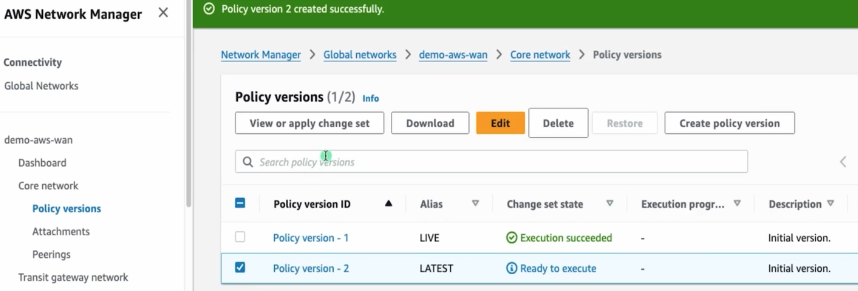

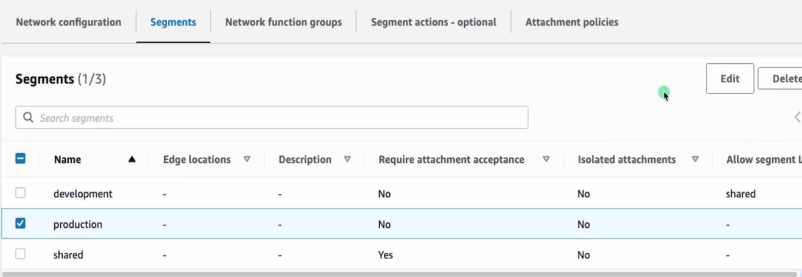

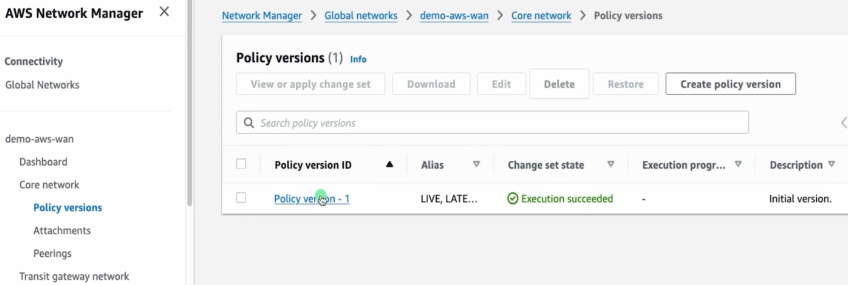

새로운 정책 추가 확인

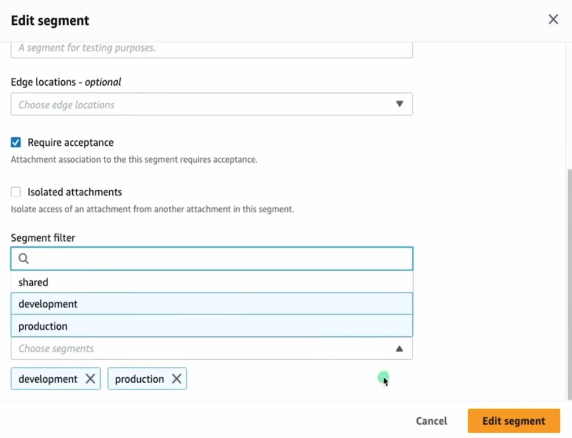

세부 설정 접근 제어

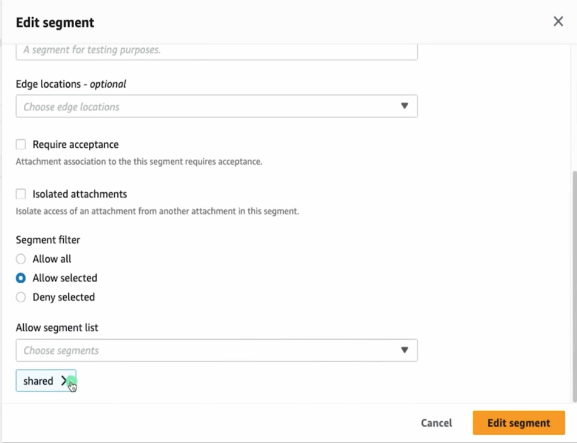

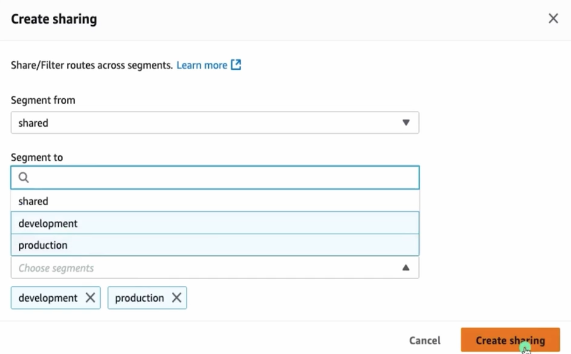

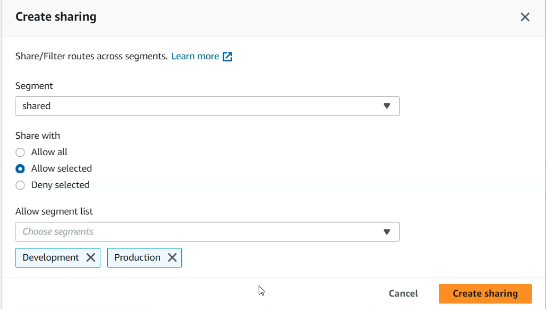

shared 는 dev, prod 접근 가능하게 설정

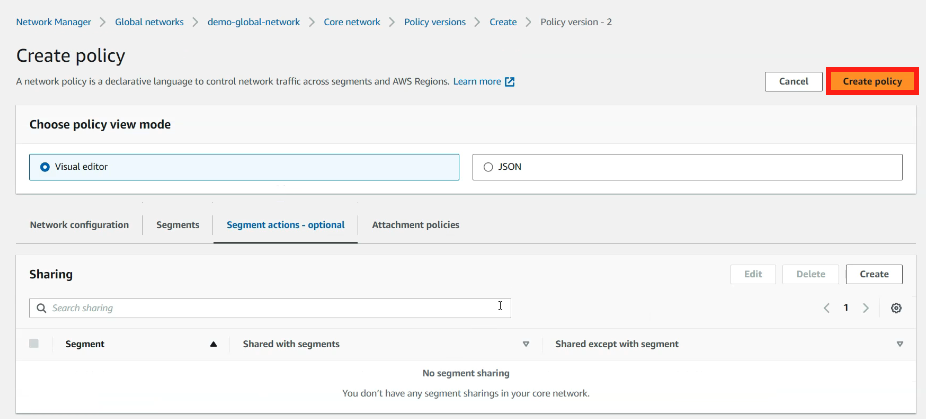

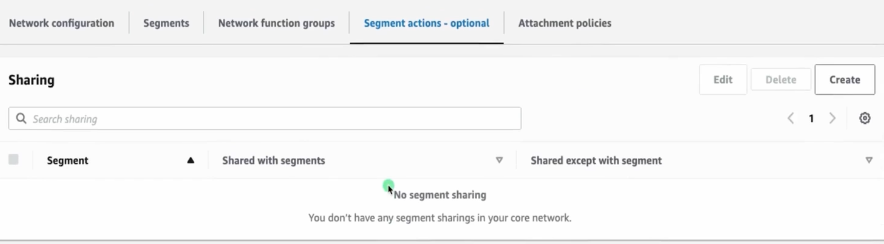

segment actions

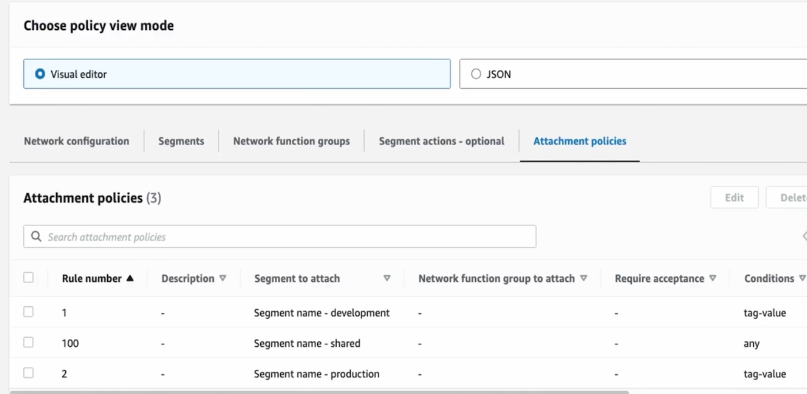

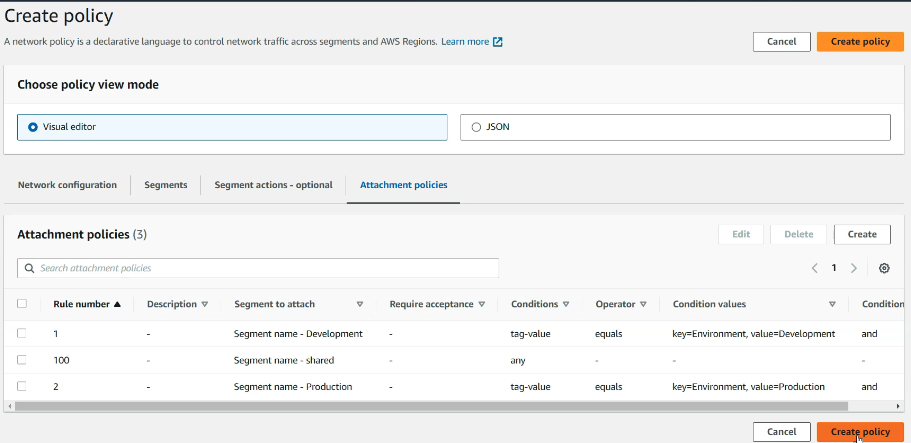

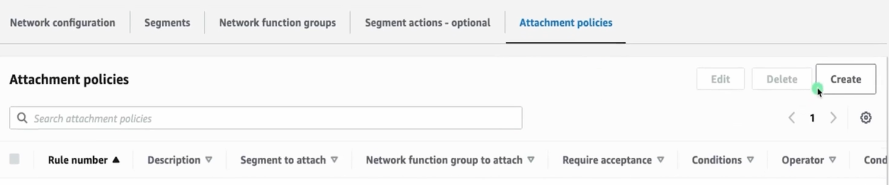

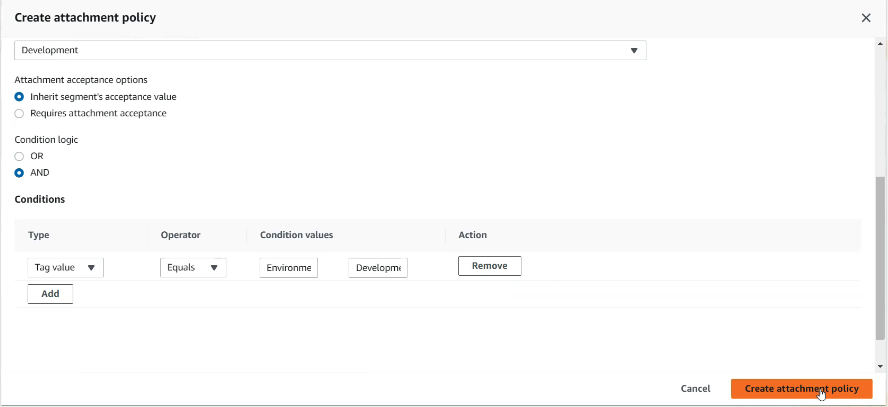

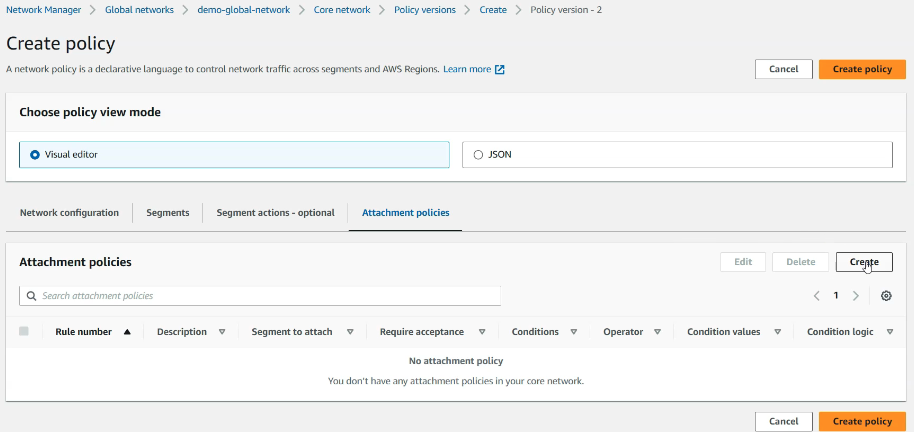

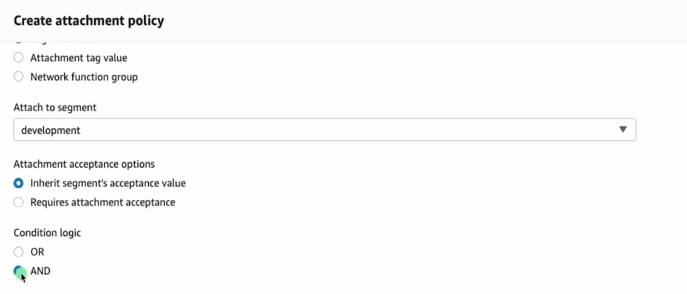

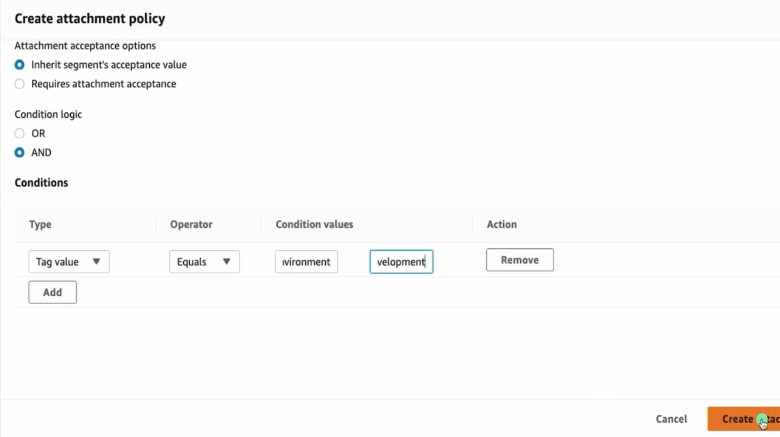

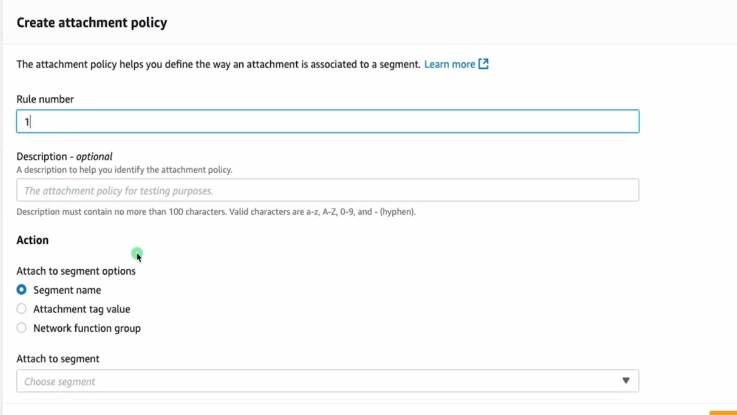

attachment policies

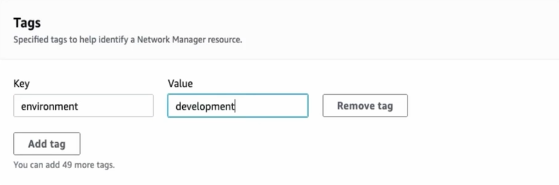

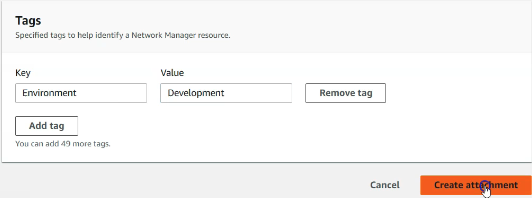

태그부여

dev , prod , shared 각각 태그부여

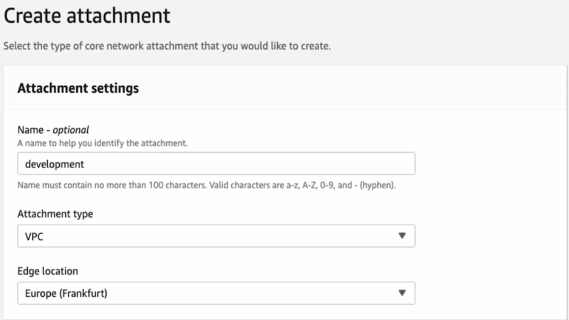

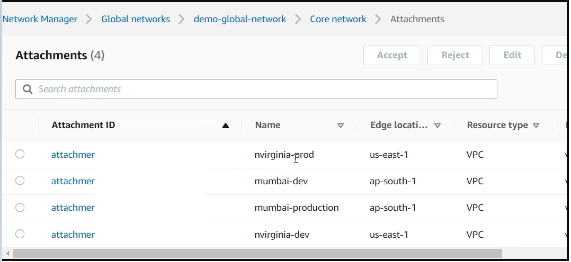

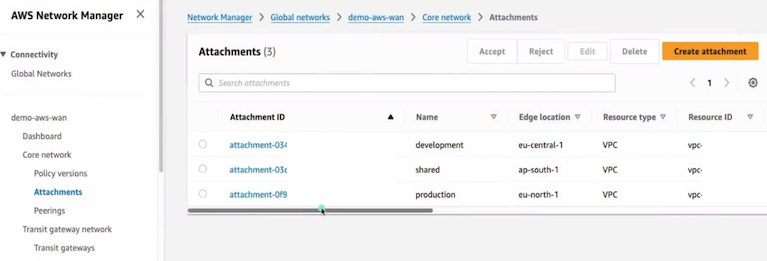

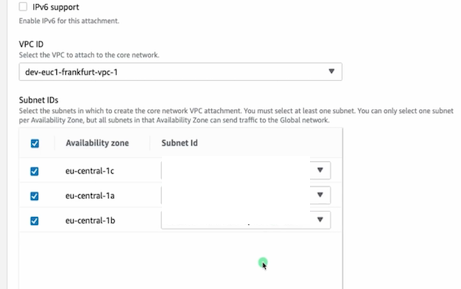

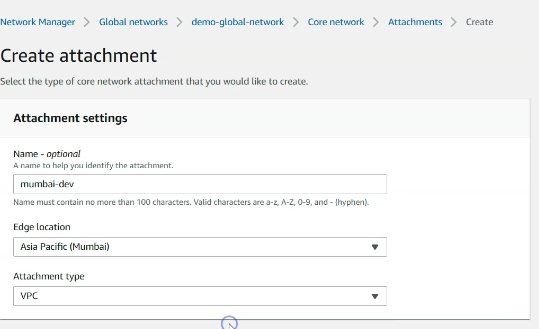

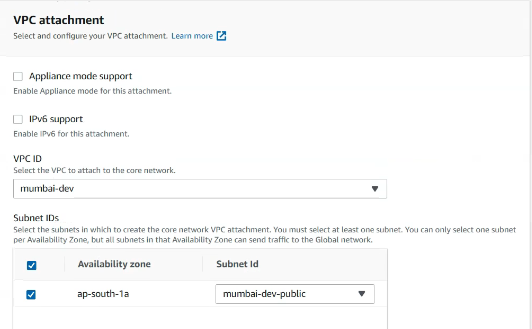

attachment

dev와 동일하게 prod, shared 생성

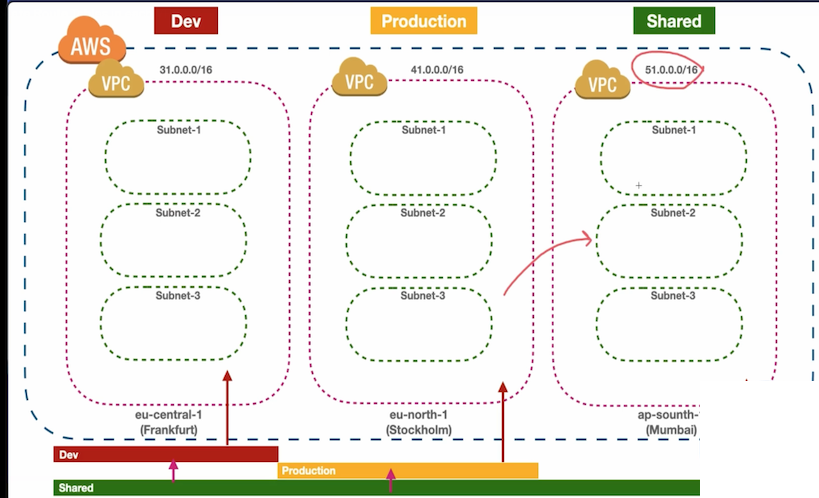

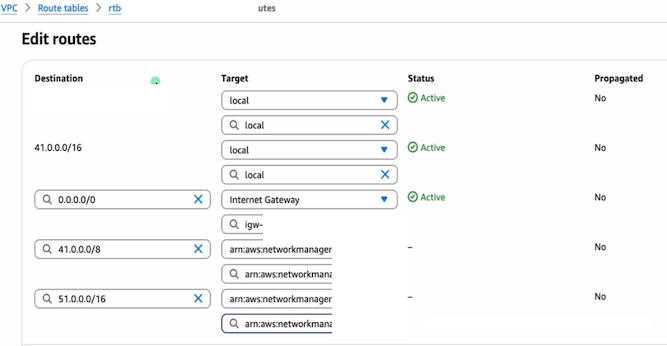

지역별 route 설정

퍼블릭 서브넷 41 (prod) , 51 (shared)대역 코어네트워크로 설정

shard public,private subnet은 31,41,51 대역 코어네트워크 설정 동일
