2진 회로(binary circuits) – 0과 1
Binary switch (이진 스위치)
Light controlled by a switch
Simple connection to a battery
S (Switch): 입력 신호 x로 제어되는 스위치.
- x = 0이면 스위치는 열려 있어서 전류가 흐르지 않음 (전등 꺼짐)
- x = 1이면 스위치는 닫혀 있어서 전류가 흐름 (전등 켜짐)
Using a ground connection as the return path (접지를 리턴 경로로 사용하는 회로)
접지를 통해 전류가 순환할 수 있는 경로를 만들어, 회로가 완성되면 전등이 켜짐
• 접지 : 전류가 다시 전원으로 돌아갈 수 있도록 함
이진 회로에서의 AND와 OR 논리 함수
The logical AND function (series connection, 직렬)
AND 연산 : x₁ · x₂ = 1일 때만 회로가 연결됨 (곱셈기)
전류가 흐르려면 두 스위치 모두 닫혀야 함 (x₁ = 1 AND x₂ = 1)
→ 이때만 전등(Light)이 켜짐

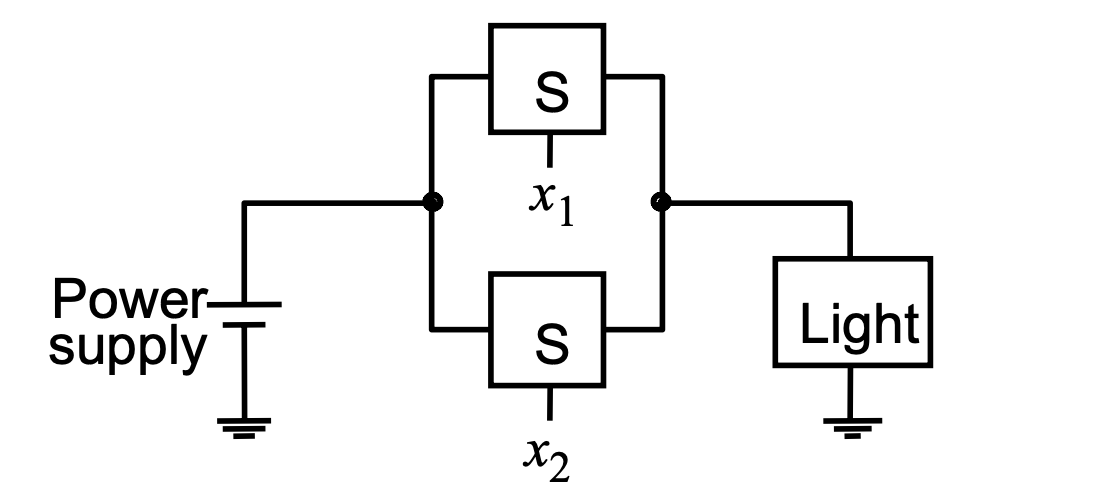

The logical OR function (parallel connection, 병렬)

OR 연산 : x₁ + x₂ = 1 이상일 때 회로가 연결됨 (덧셈기)
전류는 어느 한쪽 스위치라도 닫혀 있으면 (x₁ = 1 또는 x₂ = 1) 흐를 수 있음
→ 전등이 켜짐
직렬-병렬 연결(series-parallel connection) 을 이용한 이진 회로
-
병렬 연결된 x₁, x₂:
하나라도 1이면 전류가 흐를 수 있음 → x₁ + x₂ (OR 동작)
-
직렬로 연결된 x₃:
x₃ = 1일 때만 전체 회로가 완전히 연결됨 → (x₁ + x₂) ⋅ x₃ (AND 동작)
회로는 논리식 (x1+x2)⋅x3를 구현
역 회로(NOT 연산)
-
스위치가 닫힌 상태 (x = 1)
전류가 스위치를 통해 흘러, 저항과 전등을 거치지 않기 때문에,
전등 쪽으로 충분한 전류가 흐르지 않음
→ 전등은 켜지지 않아 출력 y=0
-
스위치가 열린 상태 (x = 0)
스위치가 열리면 전류가 저항을 지나 전등에 도달하게 되어
전등에 충분한 전류가 공급
→ 전등이 켜지며 출력 y=1
→ 입력 x가 1일 때 출력 y는 0가 되고, 입력 x가 0일 때 출력 y는 1이 되어,
출력이 입력의 반대 값을 갖게 됨 (회로는 입력 신호를 반전시킴)
논리 네트워크의 분석
AND 게이트
모든 입력이 1일 때만 출력이 1
OR gates
하나라도 입력이 1이면 출력이 1
모두 0일 때만 출력이 0
NOT gate
입력 x → 출력은 반대 값 x̅ (NOT x)
논리 게이트로 구현한 회로
전기 회로
논리 회로
논리 네트워크의 예
논리회로: f = x̅₁ + x₁·x₂
- NOT 게이트:
x₁을 반전 → x̅₁ = A
- AND 게이트:
x₁과 x₂ → x₁·x₂ = B
- OR 게이트:
A + B = f
진리표
타이밍 다이어그램
시간 흐름에 따른 입력과 출력의 변화를 그래프로 표현한 것
수평 축: 시간(Time)
수직축: 논리 값 (0 또는 1)
- x₁, x₂: 입력 신호
- A: x̅₁ → x₁의 반전
- B: x₁·x₂ → 둘 다 1일 때만 1
- f: 최종 출력
논리 게이트 외부구조
전원 및 접지
- 14번 핀: Vcc
→ +5V 전원 공급
- 7번 핀: GND (Ground)
→ 접지(0V)
논리 게이트 연결 구성
ex. 핀 1에 A, 핀 2에 B 신호를 입력
→ 출력은 핀 3에서 나옴
NOT 게이트
입력의 논리값을 반전시켜 출력
F=A=A′

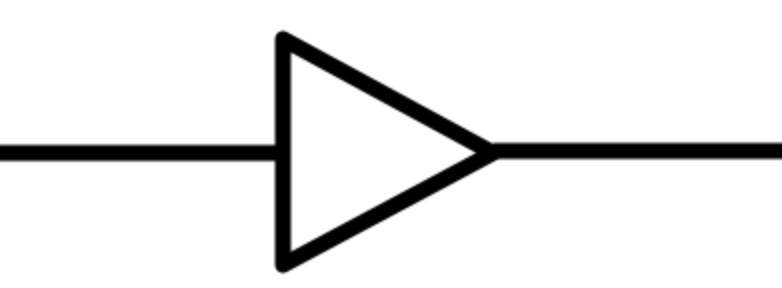

Buffer 게이트
입력된 신호를 변경하지 않고 그대로 출력하는 게이트

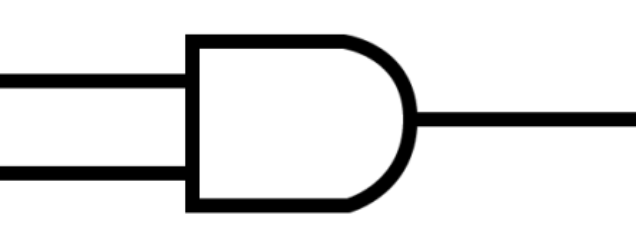

AND 게이트
두 개 이상의 입력을 받아 모든 입력이 1일 경우에만 출력이 1이 되는 게이트

AND 게이트 IC

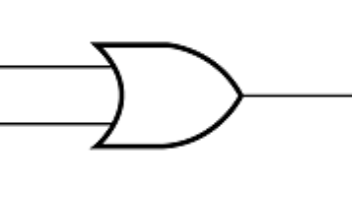

OR 게이트
입력값들 중 하나 이상이 1이면 출력은 1
모든 입력이 0일 때만 출력이 0

OR 게이트 IC

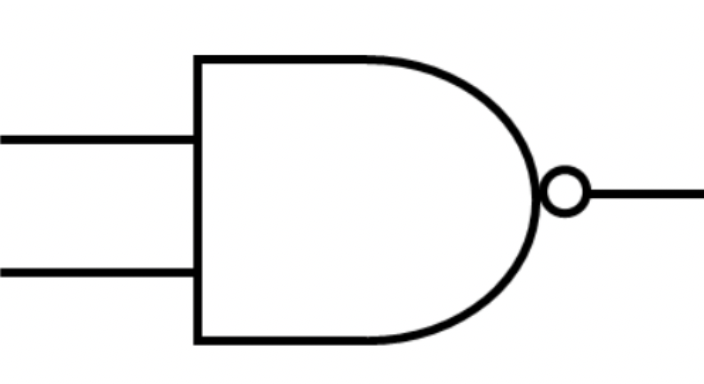

NAND 게이트 (NOT + AND)
입력 A와 B가 모두 1일 때만 출력이 0,
그 외의 경우는 항상 출력이 1
→ AND 게이트의 결과를 반전(invert) 한 게이트

F=A⋅B=(A⋅B)′
NAND 게이트 IC

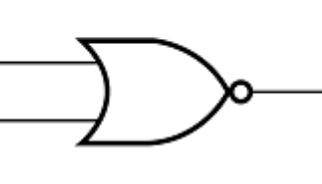

NOR 게이트 (NOT + OR)
입력 A와 B가 모두 0일 때만 출력이 1,
하나라도 1이면 출력은 항상 0
→ OR 게이트의 결과를 반전(invert) 한 게이트

F=A⋅B=(A⋅B)′
NOR 게이트 IC
XOR(Exclusive OR) 게이트
두 입력이 다를 때 출력이 1
입력값이 같으면 출력이 0

F=A⊕B=AB+AB
XOR(Exclusive OR) 게이트 IC

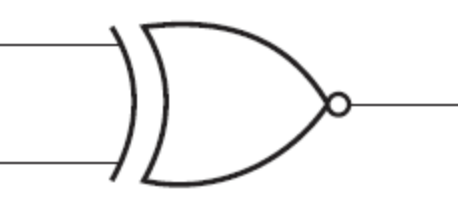

XNOR(Exclusive NOR) 게이트
XNOR는 XOR의 반대 동작을 하는 논리 게이트
입력값이 서로 같을 때만 출력이 1
입력이 다르면 출력은 0
→ XNOR = NOT(XOR)

F=A⊕B=AB+AB=AB+AB
XNOR(Exclusive NOR) 게이트 IC
논리 게이트의 활용
AND 게이트를 이용한 자동차 좌석벨트 경보 시스템
- A (점화 스위치)
시동이 걸리면 High(1) 상태
- B (좌석벨트)
좌석벨트가 풀려 있으면 High(1) 상태
- C (타이머)
점화 후 30초간 High(1) 유지되는 신호 발생
- AND 게이트
A, B, C가 모두 1일 때만 경보 출력 발생
OR 게이트를 이용한 침입 탐지 시스템
- 출입문
문이 열리면 High(1), 닫히면 Low(0) 출력
- 창문 1, 2
열리면 1, 닫히면 0 출력
- OR 게이트
출입문 또는 창문 1개라도 열리면 출력이 1이 됨
- 경보음 회로
OR 게이트 출력이 1일 때 작동 → 침입 경고음 발생
→ 문이나 창문 중 하나라도 열리면 경보음 울림
기본적인 논리식의 특징
기본 논리식
논리 회로에서 출력 값을 결정하는 불 대수식 (Boolean expression)
AND (곱셈 형태)
두 개 이상의 입력이 모두 1이어야 출력이 1
A⋅B,AB
OR (덧셈 형태)
두 개 이상의 입력 중 하나라도 1이면 출력이 1
NOT (보수, 반전)
입력의 상태를 반전시킴
AorA′
1입력 논리식, 2입력 논리식, 3입력 논리식
• 1입력 논리식
입력 A의 값 하나만 보고 출력이 결정
• 2입력 논리식
각 행은 해당 입력 조합이 주어졌을 때 출력을 1로 만드는 최소항 (minterm)
• 3입력 논리식
각 조합마다 출력이 1이 되는 조건을 표현한 완전한 논리식 요소
완전한 논리식* : 회로의 모든 가능한 입력 상태(진리표의 모든 행)에 대해 출력 값을 결정하는 식
ex. 2입력 회로의 경우 4가지 입력 조합에 대해 출력이 정해져 있어야 함
부울대수 법칙
부울대수의 공리(Boolean Algebra Axioms)
디지털 회로나 논리식을 구축할 때,
증명 없이 무조건 참이라고 간주하는 기본 규칙들
부울대수의 기본 법칙 (기본,교환,결합,분배)
• 기본 법칙
•교환 법칙
순서를 바꿔도 결과는 같음
• 결합 법칙 (Associative Law)
괄호 위치를 바꿔도 결과는 같음
• 분배 법칙 (Distributive Law)
AND와 OR 사이의 분배 관계
부울대수의 기본 법칙 (드모르간, 흡수, 합의의 정리)
• 드모르간의 정리 (De Morgan's Theorem)
부정이 괄호 바깥에 있을 때, AND와 OR이 서로 바뀜
• 흡수 법칙 (Absorptive Law)
중복된 항을 제거할 수 있음
• 합의의 정리 (Consensus Theorem)
불필요한 중간 경로를 제거하여 최적화
드모르간 정리의 일반식
: 드모르간 법칙은 항의 개수가 늘어나도 그대로 적용
• 3항 드모르간 정리
A+B+C=A⋅B⋅C
A⋅B⋅C=A+B+C
• 4항 드모르간 정리
A+B+C+D=A⋅B⋅C⋅D
A⋅B⋅C⋅D=A+B+C+D
• 일반식 (n항에 대한 드모르간 정리)
A1+A2+A3+⋯+An=A1⋅A2⋅A3⋯An
A1A2A3⋯An=A1+A2+A3+⋯+An
