BUMP DATA 추출하기

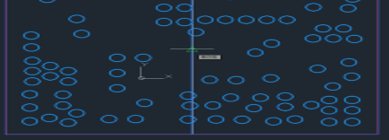

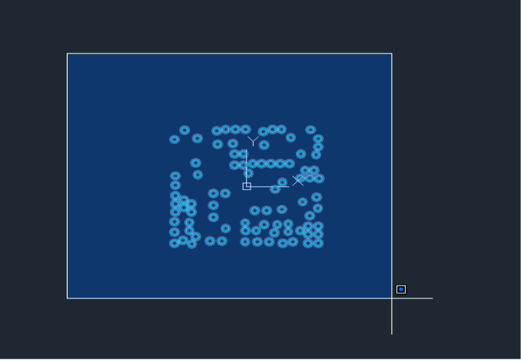

1. 범프 DATA 추출할 DIE 중심점 잡기

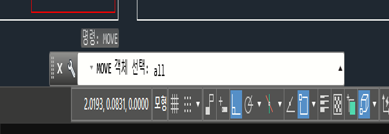

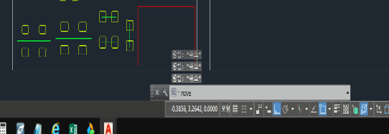

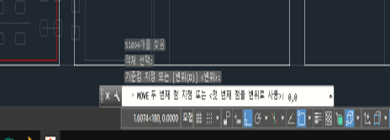

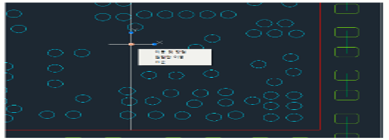

명령어 창 순차적으로 입력 : move(enter) -> all(enter) -> enter -> line의 center click(enter) -> 0,0(enter) -> UCS 아이콘 우클릭 “표준“ 선택

• CAD 도면 비교시 전체복사 -> 우클릭 -> 클립보드 -> 기준점 사용복사

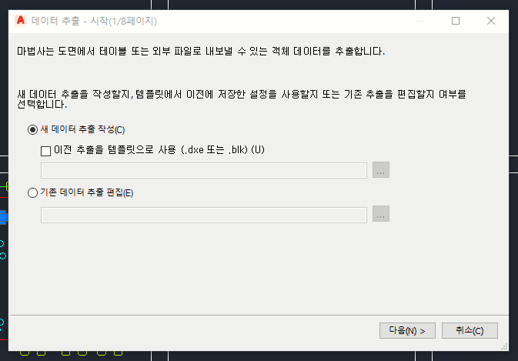

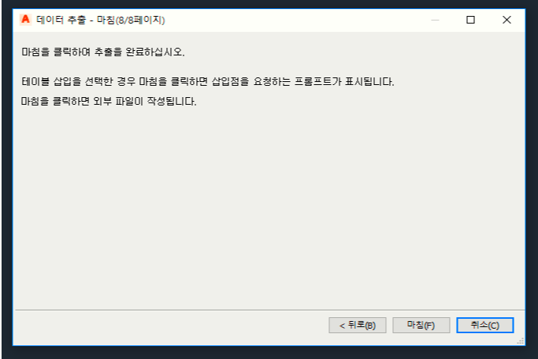

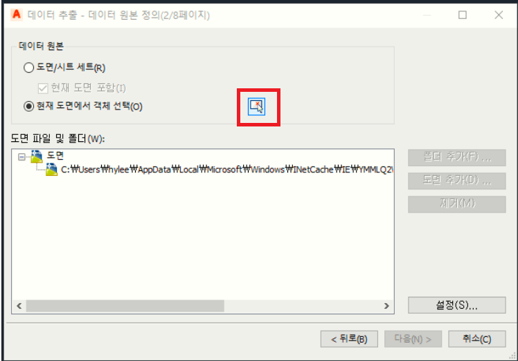

2 데이터 추출 마법사 사용

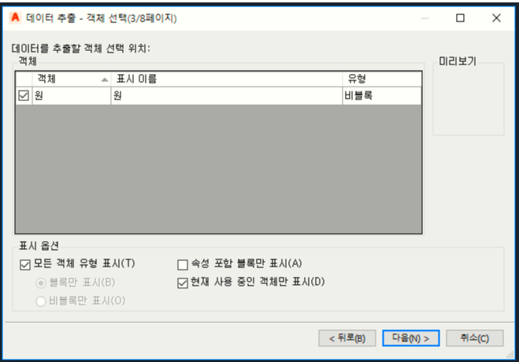

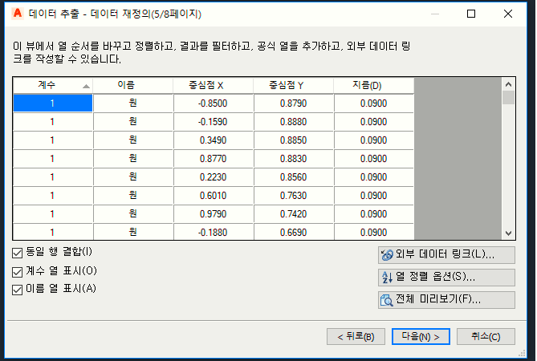

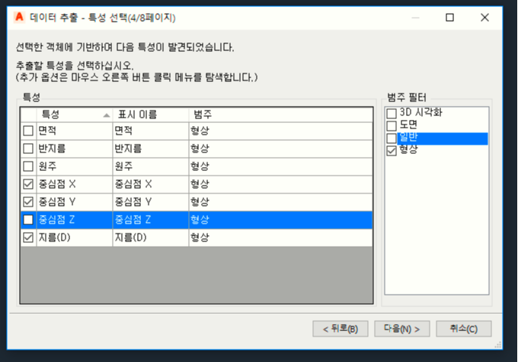

• 중심선 빼고 추출할것 , 범주필터 : 형상 , 중심점X, 중심점Y , 지름(D) 만 선택

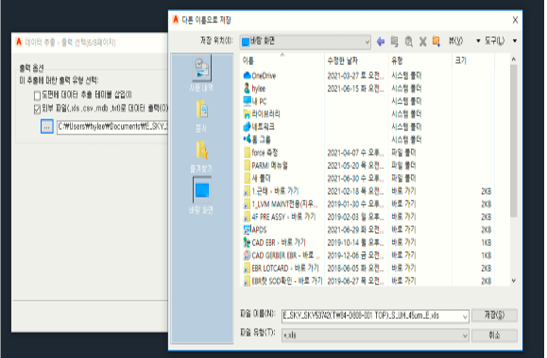

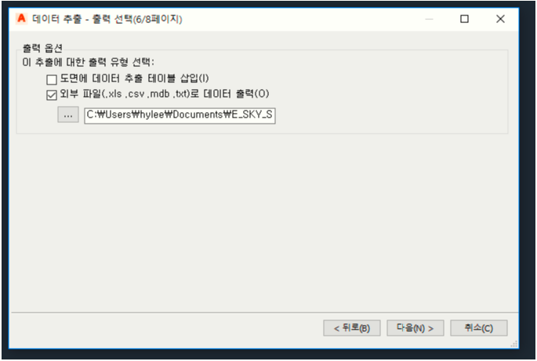

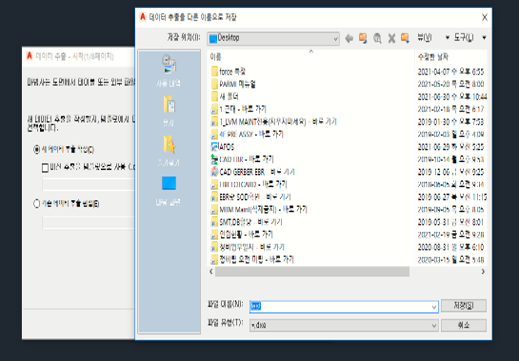

• 파일 확장자 CSC(쉼표로분리) 사용

3 엑셀 파일값 변환

VPD Plus에 입력할 data 값이 um이고 CAD drawing data는
mm 이므로 um값으로 변환 하는 과정이 필요하다.

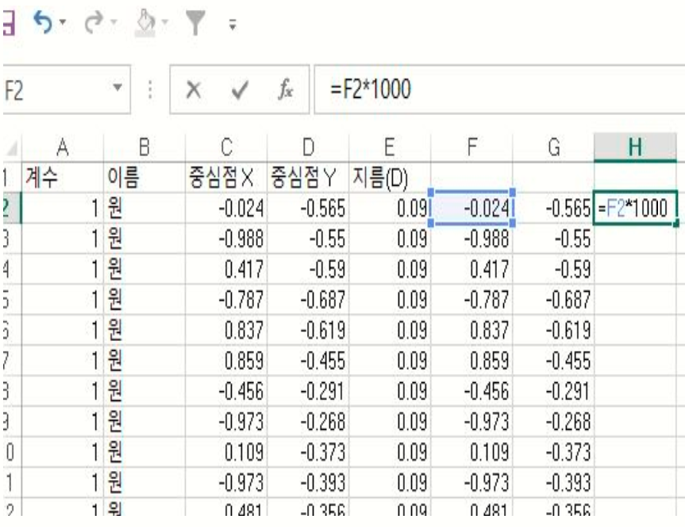

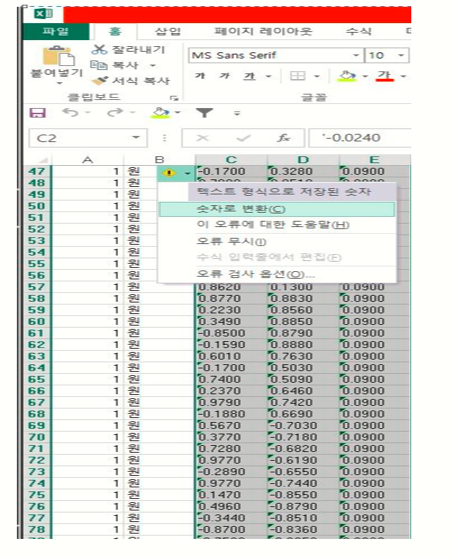

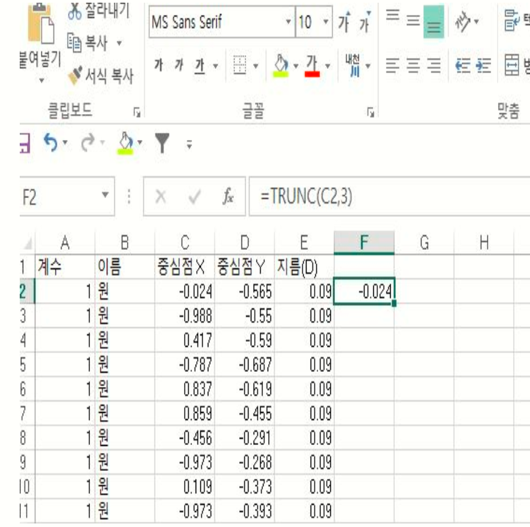

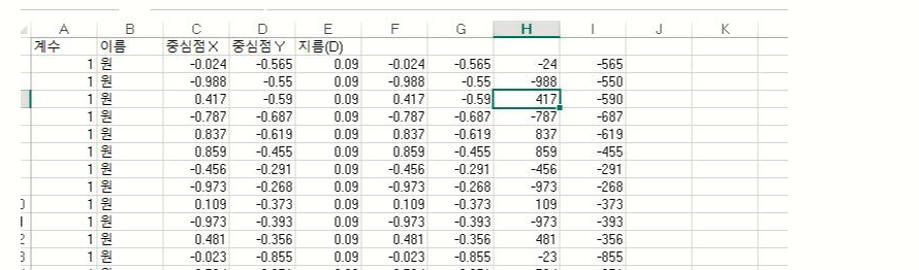

*중심점 X , Y 모두 동일 하게 =TRUNC(C2,3) 입력 하면
소수점끝자리가 떨어져 나간다.

• TRUNC로 소수점을 잘라낸 다음 값에 *1000을 하면
  um 값으로 변환된다.

• 변환된 값을 다시 VPD Plus import 형식에 맞춰 정렬 및 .csv file로 저장하여 사용
