DC 업무 기본

1 장비현황 -> 몇라인 무슨설비인지 확인하기

2 LOTCARD 확인

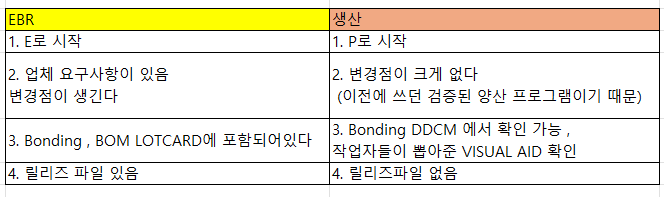

EBR -> M214-디바이스명-스텐실번호 , 릴리즈 파일 확인
Production -> 양산

• PNP만 확인할것
• 디바이스명 먼저 검색
• EBR -> 새로 올라가는경우가 많으며 PART 없을경우 바로 바꾸거나 등록한다
• 양산 -> 기존의 프로그램을 쓰는경우가 많으며 보통 PART만 확인하면 된다 ( PART가 다를경우 실자재,작업자 확인인 먼저 한다 )
• EBR은 Bonding-Diagram 포함되어있다 , release 파일 확인하기
• ADI 는 FC와 세트이므로 FC에서 DIE 주로 한다
• M214 -> M은 테스트 횟수이다

3 Bonding diagram 확인

Bonding 없는경우 TDSM 에서 확인한다

• 파트가 없는 경우 DIE / U / Z 같은경우 다음공정에서 쓰는경우도 있으므로
  ASSMEBLE 파일 전후 공정 확인한다

4 REF / PART 확인하기

프로그램에서 하나의 유닛 선택하고
PART 가져오기 , 릴리즈파일 PART 가져오기 -> 엑셀로 비교 -> 필터,오름차순,조건부서식에서 가시성 높혀서 보기

• EBR은 PART 다르면 바로 바꾸기 , 바꿀때 SHAPE 바뀌는지 확인할것

5 프로그램 전송하기

악세서리 , M-EDIT 확인하기
M-EDIT TORELENCE 맞추기

BODY와 Pick 의 Tolerance 맞추기

6 M-EDIT 에서 사이즈 확인하고 컨버젼 필요한지 확인하기

AVAGO : 무조건 MAP 사용한다

BOAT STRIP(UHD = WIDE BOAT) : 116mm
SL STRIP (HD) : 96mm
WIDE : 95mm
SL : 74.12mm

SL BOAT 는 초록색 메트가 깔린 BOAT 사용한다
BOSH , ADI -> TOP 만
AVAGO,SKYWORKS , SPACE X -> 105,309,318 라인
