DC

AS와 대칭되는 뜻이며 고장이 일어나기전 사전 점검하는것

작업현황 또는 작업자에게 프로그램 올리는업무 요청 확인후 진행한다 0 작업하는 라인 확인 > 맞는 라인인지 , 프로그램 있는지 먼저 확인하기 EBR이 아닌경우 LOTCARD 확인 안함 1 LOTCARD 확인 > 중요 확인사항 3가지 REF , BONDING 다이어그램 , PARTS Number LOTCARD 에 BONDING이 없는경우 DDC...

장비 화면상에 D... 로 나온다 (Mark Read Error 2D 문제라고 떠있음) > 2D의 Hight 좌표가 안맞아서 나오는 에러이다 1 장비상의 에러 레퍼런스 확인 1.1 2D position Error 의 경우 좌표를 GF01과 맞춰준다 1.2 장비안에 PCB가 있을경우 NEXIM 으로 변경 불가능 하다 >M-EDIT -> SEQUENCE...

749D > 보통 Vision Error 로 자주 나오며 DIE 의 BUMP 의 밝기값이 인식이 안되서 나는 에러이다 1 PNP 장비 화면의 Error 확인 후 릴 들었다올리기 해서 Error 초기화 해준다 2 M-edit 접속 > Tool -> Acquire image -> 밝기값 Error 이미지 저장하기 (Vision 폴더 , 제목 복사해두기) ...

1 장비현황 -> 몇라인 무슨설비인지 확인하기 2 LOTCARD 확인 > EBR -> M214-디바이스명-스텐실번호 , 릴리즈 파일 확인 Production -> 양산 PNP만 확인할것 디바이스명 먼저 검색 EBR -> 새로 올라가는경우가 많으며 PART 없을경우 바로 바꾸거나 등록한다 양산 -> 기존의 프로그램을 쓰는경우가 많으며 보...

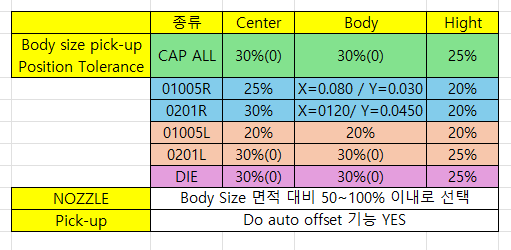

Tolerance > 파트ORDIE의 , X , Y , H 값의 허용오차 L,R 은 높이 20% 고정 L0201,L01005 , R0201,R01005 -> 20 L008004 BODY : 20 2차 검증시 M-EDIT에서 컴포넌트 확인하면서 다를경우 변경 해준다 캐패시터는 X,Y 기본 0으로 한다 (뒤집혀도 똑같기 때문)

Ball Mount 장비의 flux,ball tool을 세정 하는 작업이다 1 장비현황 -> 라인,장비 확인 2 장비화면 > Flux TooL 메뉴얼동작 -> Flux tool Zone -> 119 (플럭스툴 교환위치) -> ENT -> 툴 빼기 (JIG 장착 필수) Ball Tool 메뉴얼동작 -> Ball tool Zone -> 167 (볼툴 교환위...

MAP 장비가 부품을 어디에, 어떤 방향으로, 어떤 순서로 심어야 하는지 알려주는 디지털 지도(설계도) , 주로 BAD 기능으로 사용한다 > MAP 사용 유무 고객사 Remote Board Skip Error 대처법 EMPSource 파일에서 map 파일이 없을경우 생기는 에러 > 맵 저장 경로 1 EMApbackupByEAP 에서 rbs파일 생...

용액 위치 FC 라인 > GST204의 경우 공드럼 반납,수령만 하고 용액교체는 협력사가 진행 용액 교체시 LOTCARD 번호 적어둘것 1 EASY WORKS 작성 ASE FROUNT -> MFC ONLINE -> EASY WORKS GI Resquest By Inventory 들어가기 > 입력하고 Query 누르기 -> 200L 누르고 Re...

BAD TEACH >PCB 실물의 안쓰는 기판 자리에 부품을 낭비하지 않도록 SMT 설비가 스스로 알아보고 해당위치의 작업은 건너뛰게(SKIP) 기준을 잡아주는 과정 방법 1 PCB 실물 작업자에게 인계받아 실제 BAD 위치 확인 (몇번째 UNIT 에 있는지 ex:64 ) 2 PCB 기계 INDEX에 넣고 Current job으로 PCB 들어간 MO...

PNP 장비 에러가 생겻을경우 1 module에 나와있는 error code 보기 2 Fuji accsessory에서 error search에 검색 3 높이 값 error - error clear(feeder 튕기기) - Tool Acquire IPS image 4 Aquire image (ips를 보는 경우 - Height Error 발생시, Aq...

양산일 경우 작업자에게 받은 릴리즈 파일 보고 바뀐 파트 찾기 엑셀 사용해서 기존 / 바뀐 PART 따로따로 저장해두기 ( 모듈 교체시 참고용 ) PART NAME 만 다를경우 SHAPE DATA 에서 이름만 바꿔서 새로운 PART 만들어준다 PART MASTER 에서 이름 바뀐 PART 등록 해줘야한다

PICK UP POSITION ERROR 340E 340 E 는 PICK POSITION 의 X 값이 안맞아서 생기는 ERROR 이다 PNP 장비 Management Production -> Adjuct Position Pick up 들어가기 Error 발생한 Slot 의 offset x , y 값 조절 position 이 너무 틀어진 경우 피더 교체...

105LINE 의 경우 BTM 만 한다 DC 진행시 PNP , MOI , BALL MOUNT 설비까지 같이 해준다 PNP > EBR 일 경우 LOT CARD 확인 BOUP 패턴 , 갯수 맞는지 확인하기 두께 LOTCARD 확인하기 MOI > 현재 PCB 모델 -> 현재모델 닫기 -> pcb 모델 열기 기존 모델 , 찾기 -> 확인 ( lotcad...

정비 신고 > PART , DIE 위치 안맞아요 의 경우 COMPONENT , DIE 위치를 수정해야하는 경우가 있다 1 PCB 보고 PART 얼마나 옮겨야 할지 생각하기 > 10μm 씩 옮겨주는게 좋다 Nexim , M-edit 프로그램은 mm 단위이다 단위 옮길때 주의 해야함 10μm 를 옮긴다면 프로그램에서 0.01 씩 넣어줘야한다 1mm -> 1...
