LF는 각 유닛 하단부에 있으며 ⭕또는✚ 모양으로 되어있다
-
Block의 Array 갯수 세기 ex) 17 * 15
-
x축 4등분 , y축 2등분 하고 각 LF값 따기
x축이 17일 경우 4/4/4/5
- X1 (LF 첫번째 값) X2 (4등분 했을경우의 LF04값) X3(4등분 했을경우의 LF04값) X4(Block 끝값)
y축 15일경우 7/8
- Y1 (X축의 LF01) , Y2(중간값) , Y3(block 끝값)
-

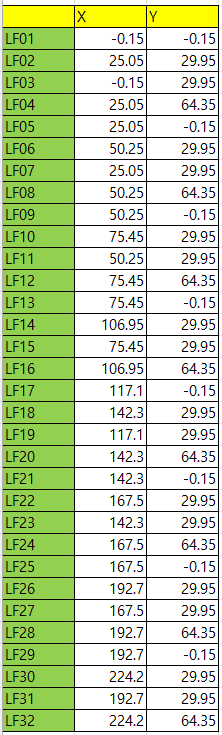

LF값 구하기
번개 모양으로 간다 (대각선 방향)
3->4 / 7-8 / 11->12/ 15-16
1->2 / 5->6 / 9->10 / 13->14
- 규칙 X축
각 X1 , X2가 2번씩 반복된다
따라서 총 4개씩 반복되는 패턴
-
Y축
Y축은 기준이 되는 LF값 4개로만 반복되므로
4개의 값이 계속 반복되는 패턴이다
- Bblock 의 LF값
A Block 에 BP값을 추가하면 Bblock의 좌표가 된다
- 주의사항 : LF01값 음수 이므로 음수+양수(BP) 더한다 ex) -0.15 + 117.25
- 전체 LF값 완성하기

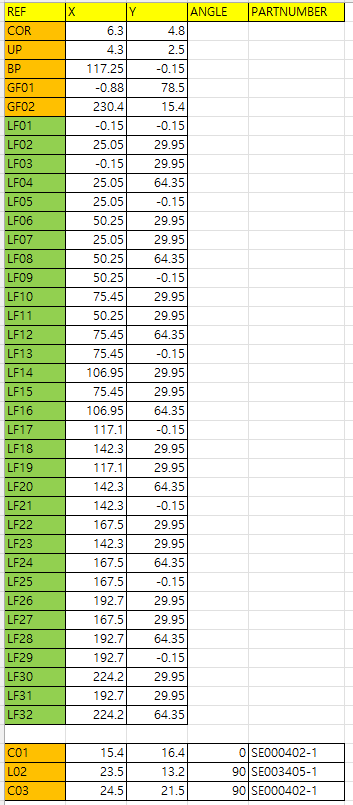

- 완성된 LF값 상단부 COR/UP/BP/GF01/GF02/컴포넌트값 추가하기
- LF가 포함될 경우 GF01,02값은 제일 밑에 내리는게 작업시 좋다
PARTNUMBER 기입하는것 잊지말기
