프로그램 올리기 업무 정리

작업현황 또는 작업자에게 프로그램 올리는업무 요청 확인후 진행한다

0 작업하는 라인 확인

맞는 라인인지 , 프로그램 있는지 먼저 확인하기
EBR이 아닌경우 LOTCARD 확인 안함

1 LOTCARD 확인

중요 확인사항 3가지
REF , BONDING 다이어그램 , PARTS Number

LOTCARD 에 BONDING이 없는경우 DDCM 에서 본딩다이어그램 번호로 검색하여 조회한다

• PART가 중복일 경우 실자재 확인 OR 작업자에게 자재확인을 요청한다

• 프로그램이 없을경우
  네트워크 \10.50.140.48 OR 28 에서 백업파일 가져오기

• REVOSION은 따로 안건듬

2 본딩다이어그램 , 파트 , 레퍼런스 확인 후 모듈 확인

모듈에서 각 라인별 BALENCE 균등하게 분배한다

• 내용 바뀔경우 라인벨런스 -> 데이터체크 -> 저장 필수

• 제일 첫번째 파트가 걸리는 모듈은 BAD를 읽으므로 Cycletime이 좀더 높다

  107 LINE 의 경우 4번째 장비는 CAMERA 설정 RED -> BLUE 로 바꿔야한다
  P04CL -> RED / SUPPORT SIDERIGHT -> NO 로 설정
  BP04CL -> BLUE


3 PNP 장비 대기화면 상태 확인 후 CURRENT로 프로그램 Transmit 한다

4 프로그램 Transmit 후 2차검증 진행

---

5 2차검증

1 웹페이지 확인

---

2 M-EDIT

All module data -> Feeder
각 파트별 X,Y,Z , tolerance , pressure accruacy

PART 확인

1 BODY :

 X,Y,Z -> 각 Shape body 값

2 PICK :

 Do Auto offset -> YES
 Offset X,Y,Z,Q -> 0 (엔지니어 요구없을경우 0이 default)
 Do Prerotation -> YES
 Do part height check -> YES
 Place Mode -> Nomal (default)
 one steps
 vaccum Break Presure Mode -> Turn off when Lowerd

3 LEAD :

 Check point : 0 (default)
 발이 달린 DIE (삼발이) 같은경우는 50을 주는 경우도 있다
 Lotcard 확인할것

4 vision :

 Component : vision type -> 60 (default)
 Die : vision type -> 70 ( default 60 + 10[Lid] )

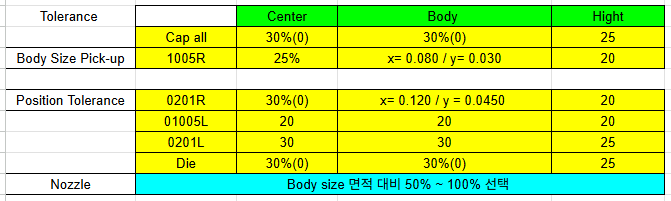

Tolerance 맞추기

6 Vacuum plate 교체 필요한지 확인하기

SL BOAT 의 경우 초록색 매트가 위에 깔린 블럭 사용한다

7 Loader , buffer 컨버젼 하기

8 EBR , Buiid , 양산 용어정리

EBR -> Build -> 양산 순서로 이해하면 된다
